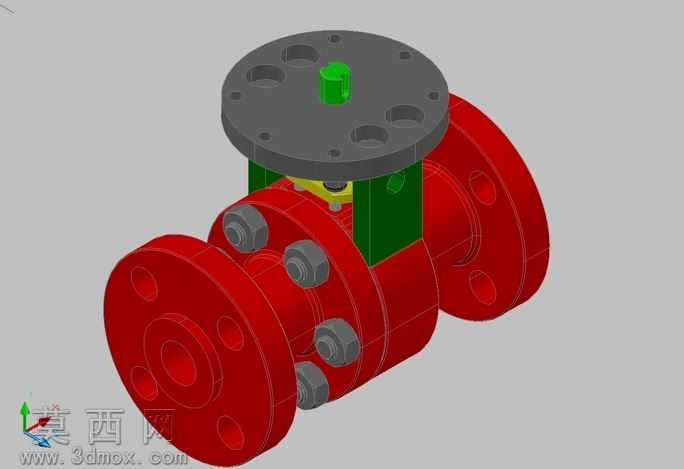

石油工业用法兰连接1寸截止阀三维设计

本作品为适配石油工业管路场景设计的1寸法兰连接截止阀三维模型，建模过程严格遵循工业阀门设计规范，先通过基准轴、基准面搭建整体装配定位框架，拆分出阀体、阀盖、连接螺栓、驱动连接法兰、阀杆密封组件等独立零件逐一建模。建模时优先保证结构精度：阀体部分采用旋转凸台生成主流道腔体，两侧法兰特征通过拉伸凸台生成，精准绘制法兰螺栓孔分布圆、密封面凸台结构，保证法兰连接尺寸符合管路对接标准；中法兰连接部位的螺栓孔采用圆周阵列特征生成，每颗六角螺栓单独建模还原螺纹收尾、六角头倒角细节，阀盖与阀体的密封配合面预留合理的装配间隙，还原实际工业装配的公差逻辑。上部驱动连接支架采用绿色工程塑料质感的材质表现，顶部的阀杆驱动端做圆柱凸台设计，适配气动或电动执行器的安装接口，支架与阀盖的连接部位做加强筋结构提升结构刚性。材质渲染阶段做了区分处理：阀体、法兰、连接螺栓采用红色防锈漆金属材质，还原石油工业阀门的防腐涂装外观，调整材质粗糙度模拟漆面的哑光质感，边缘做轻微磨损做旧处理提升真实感；支架部分采用深绿色哑光工程塑料材质，顶部驱动轴采用亮面金属材质表现加工面的光洁度，密封件部位采用黄色半透明橡胶材质，直观区分不同功能部件。结构设计上采用直通式流道，相比角式截止阀流阻更小，适配石油管路中大流量介质的截断控制需求，中法兰采用多螺栓紧固结构保证高压工况下的密封性能，上部支架的镂空设计既减轻整体重量，又预留了阀杆升降的活动空间，方便后续维护时的填料更换操作。建模过程中对所有配合部位做了干涉检查，确保螺栓与螺栓孔、阀杆与密封填料函、阀瓣与阀座密封面之间无装配干涉，所有活动部件保留合理的运动间隙，可直接用于后续的装配动画制作、工况模拟仿真，也可作为石油管路系统集成设计的标准阀门部件调用，模型的细节层级兼顾了展示效果与文件运行性能，既可以用于产品宣传渲染图制作，也能支撑工程设计阶段的装配校验需求。
