布伦博径向主制动机构结构设计

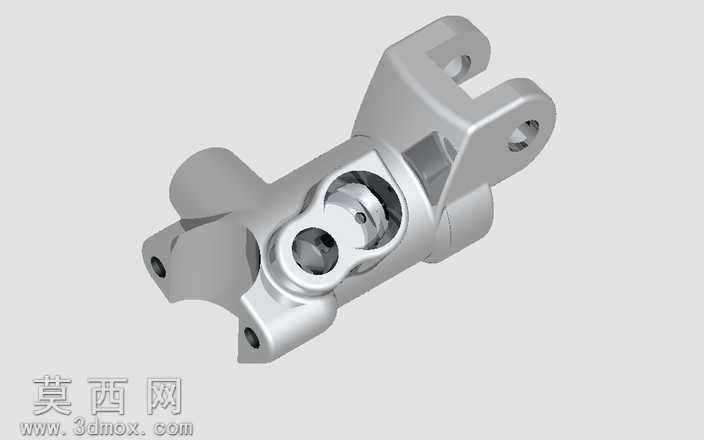

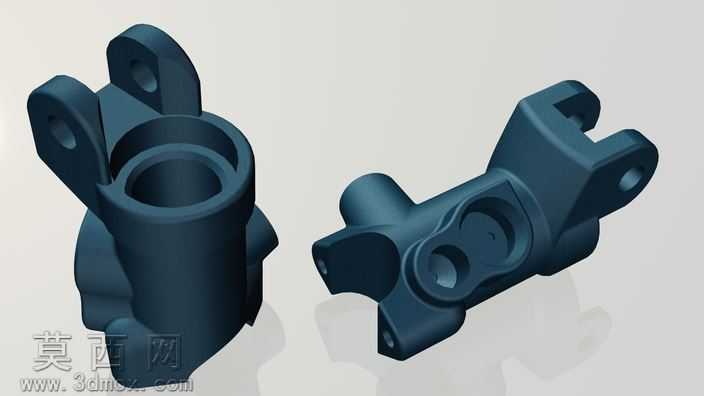

本作品为19毫米孔径Brembo杆式制动主缸主体结构的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零部件设计的精度规范，对制动主缸的每一处结构特征都做了精细化还原。建模初始阶段先梳理径向主制动机构的功能逻辑，明确主缸作为制动系统核心动力输出部件的结构需求：需要预留制动杆铰接安装位、液压油腔容纳空间、油路对接接口、车身安装固定点位，同时要兼顾径向布局的紧凑性，避免与周边制动部件产生装配干涉。建模过程中采用实体建模与特征建模结合的方式，先通过拉伸、旋转命令构建主缸的基体轮廓，精准把控19毫米缸孔的内径尺寸公差，确保后续活塞组件能够实现适配装配；再通过切除、扫描命令加工出内部的油道结构、铰接耳的轴孔、安装面的定位孔，每一处孔位的同轴度、安装面的平面度都按照机械加工的精度要求做参数约束，保证模型可直接对接后续的工程图导出与生产加工参考。材质渲染阶段，针对制动主缸常用的锻造铝合金材质做参数调试，还原金属材质的哑光银灰质感，对铰接位、安装孔等易磨损区域做轻微的倒角与质感区分，既还原真实零部件的表面处理效果，也能通过渲染效果清晰呈现不同结构区域的功能划分。结构设计上充分考虑径向制动主缸的受力特性，对铰接耳与主缸本体的连接区域做了加厚过渡处理，避免制动过程中杠杆力反复作用导致的应力集中，主缸外壁的加强筋布局完全贴合径向受力的传导路径，在保证整体结构轻量化的前提下提升部件的结构强度。当前模型完成了主缸本体的全部结构搭建，后续可拓展添加活塞、密封件、制动推杆等配套组件，完整还原整套径向主制动机构的装配关系与工作原理，可用于制动系统结构教学、改装部件设计参考、机械装配实训等多个场景，模型的参数化特征支持后续根据不同车型的安装需求快速调整尺寸，具备较强的可拓展性。
