WilwoodSRP钻孔性能制动转子三维设计

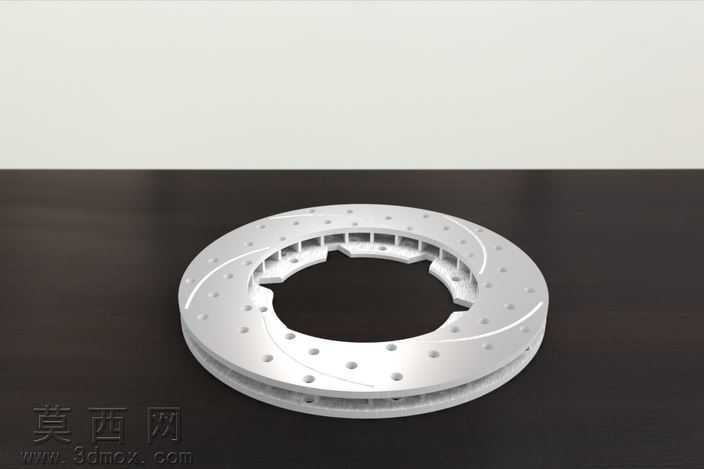

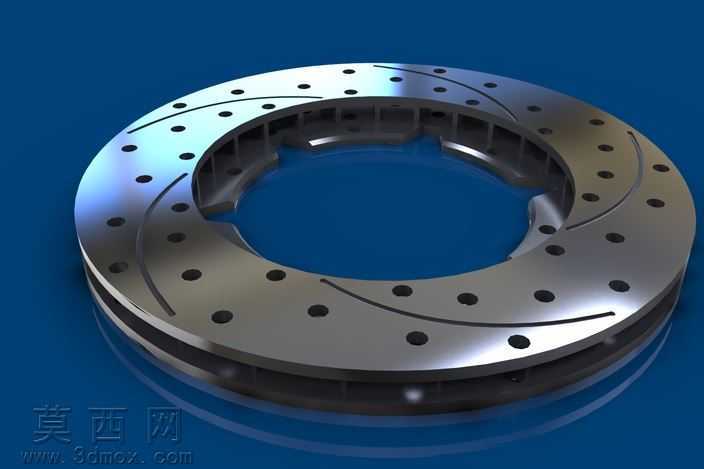

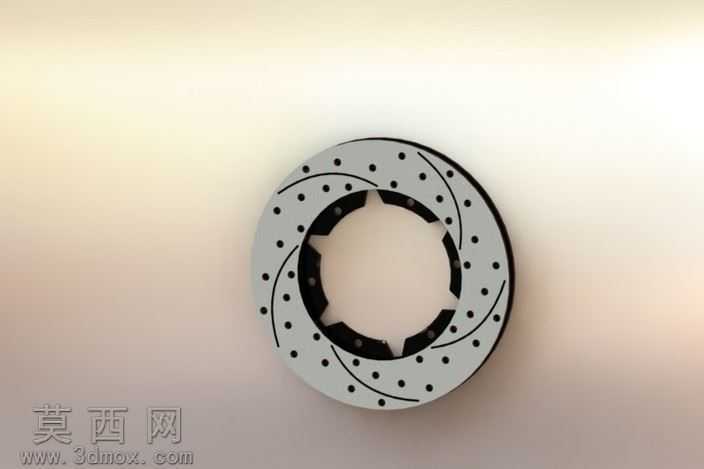

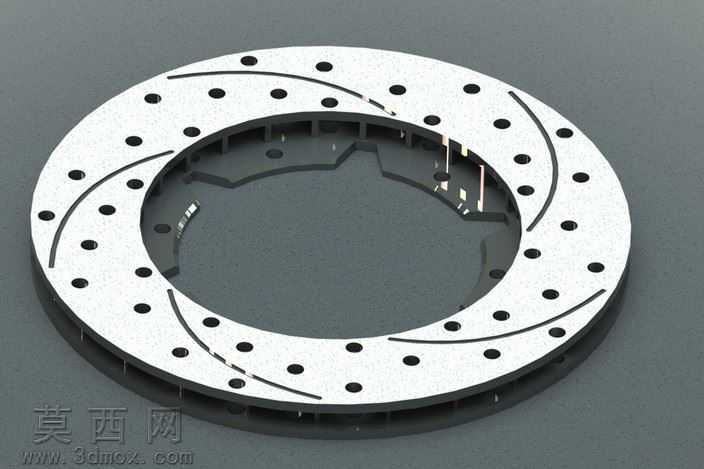

本作品为Wilwood品牌SRP系列钻孔性能制动转子的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循高性能制动部件的工程设计逻辑，还原产品的真实结构与功能特性。建模阶段首先以产品实际工程参数为基准，确定转子的核心尺寸规格，即11英寸外径、0.81英寸厚度、适配6×6.25英寸规格的转子螺栓安装位，通过草图绘制完成转子的内外轮廓基准，中心采用花键式定位结构，精准绘制内圈的六个定位卡槽，保证与轮毂安装位的匹配精度，还原制动转子的安装定位逻辑。转子主体的摩擦环面是建模的核心部分，首先绘制环形摩擦基体，在基体表面按照SRP系列产品的散热钻孔排布规律，均匀布置多组贯穿式散热钻孔，钻孔采用等距环形阵列结合错位排布的方式，既保证摩擦面的散热效率，也避免钻孔排布过于集中导致摩擦环结构强度下降；同时在摩擦环表面绘制多组弧形导流槽，导流槽沿转子旋转方向呈流线型分布，建模时通过曲面扫掠命令完成槽体结构，精准控制槽体的深度与弧度，还原产品在制动过程中导出磨屑、引导气流散热的功能结构。材质与渲染阶段，针对制动转子的实际材质特性，为摩擦环主体赋予高碳铸铁材质，调整材质参数还原铸铁表面经高温处理后的哑光金属质感，表面的钻孔与导流槽边缘做细微的倒角处理，还原真实机加工后的边缘特征；中心安装位部分做差异化材质处理，模拟安装接触面的机加工光洁质感，渲染时采用柔和的侧上方打光，突出转子表面的钻孔排布、导流槽流线结构与中心花键定位结构的细节，通过光影层次展现金属部件的厚重质感与精密加工特征。结构设计上，该转子采用分体式结构逻辑，摩擦环与中心安装位的连接过渡区域做圆弧过渡处理，避免应力集中，所有钻孔的孔径、孔距均经过参数化约束，保证环形阵列后的整体结构对称度，导流槽的弧度经过优化，既满足空气动力学散热需求，也不会过度削减摩擦环的有效摩擦面积，整体模型完整还原了高性能钻孔制动转子的结构细节、功能特征与材质表现，可用于汽车制动系统的结构展示、性能改装参考以及相关教学演示场景。
