蝴蝶造型镶钻首饰吊坠结构设计

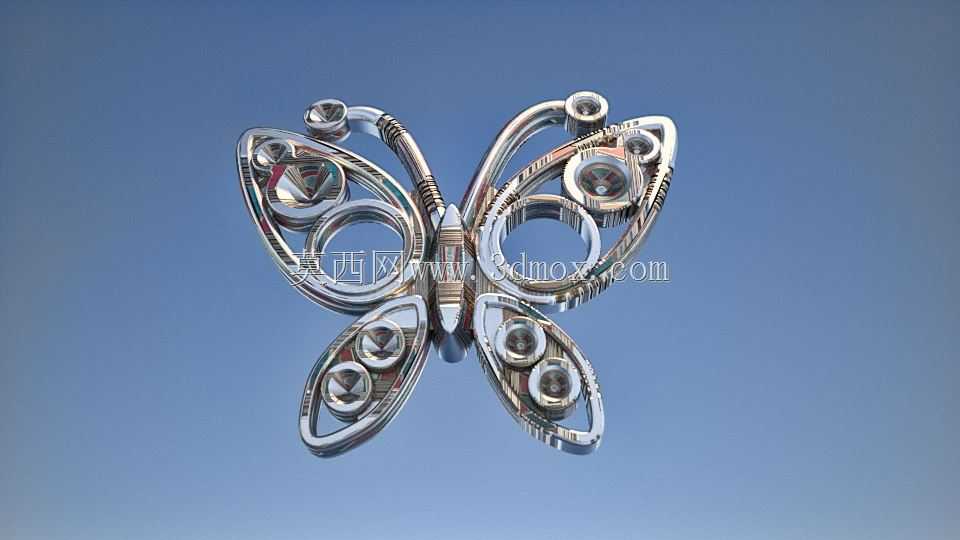

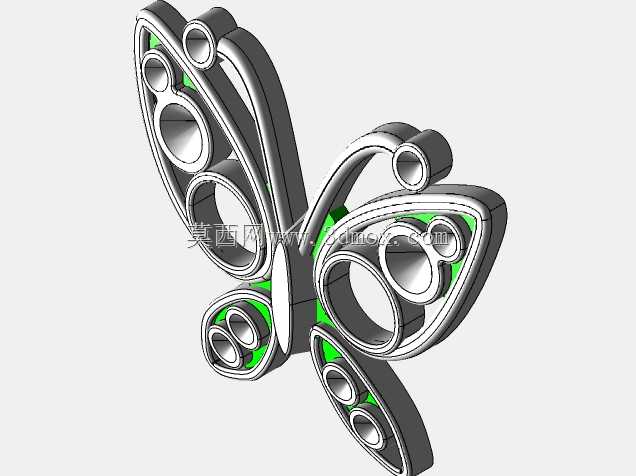

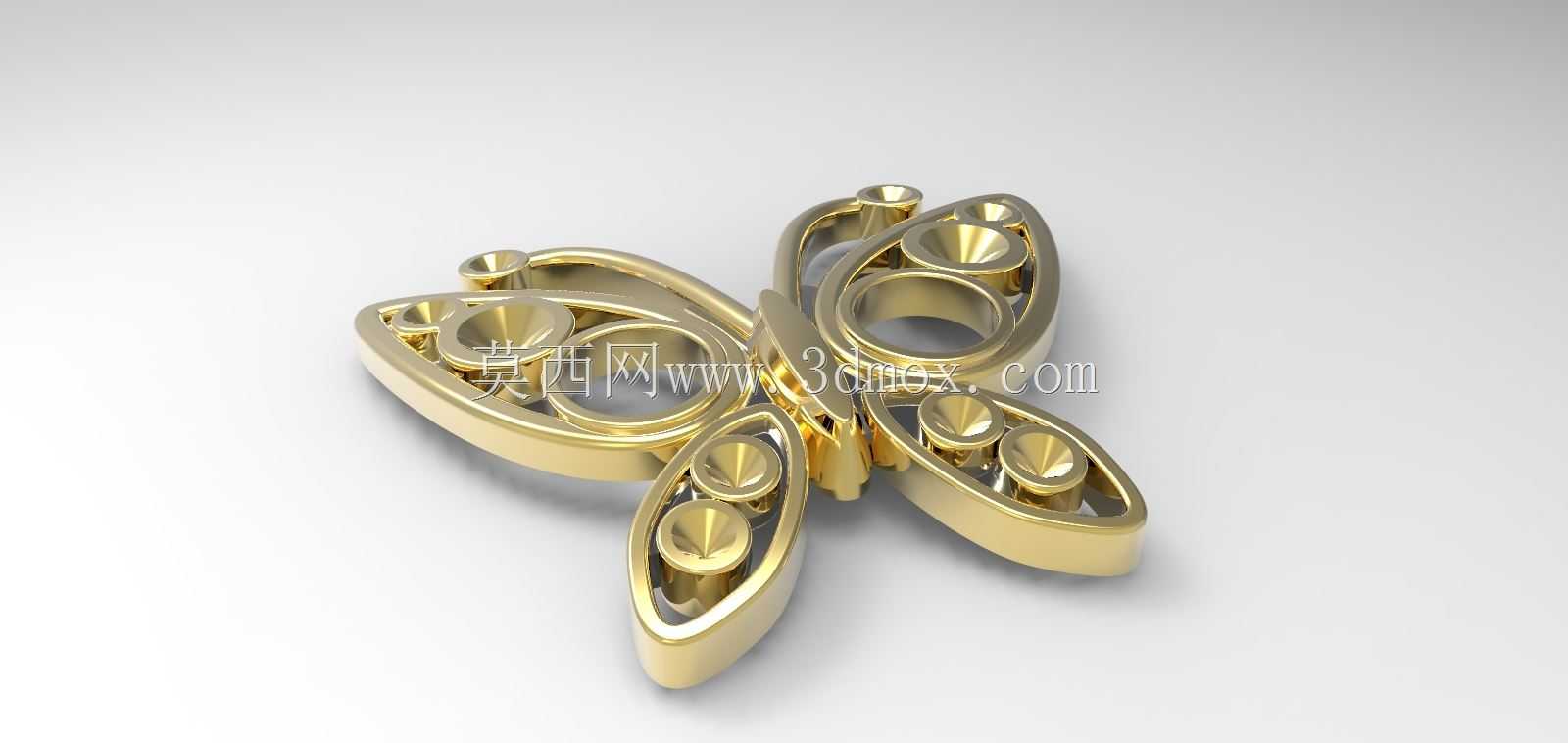

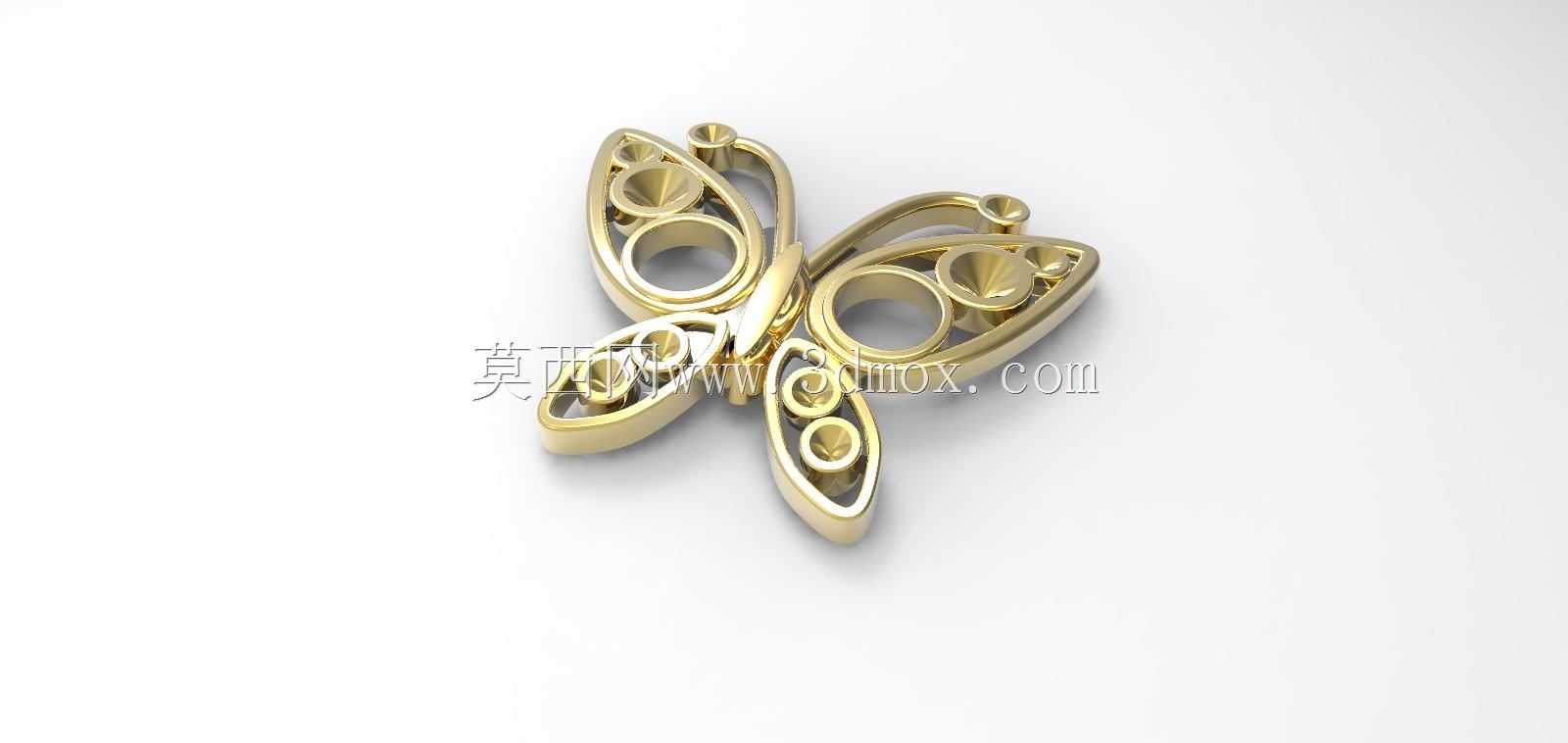

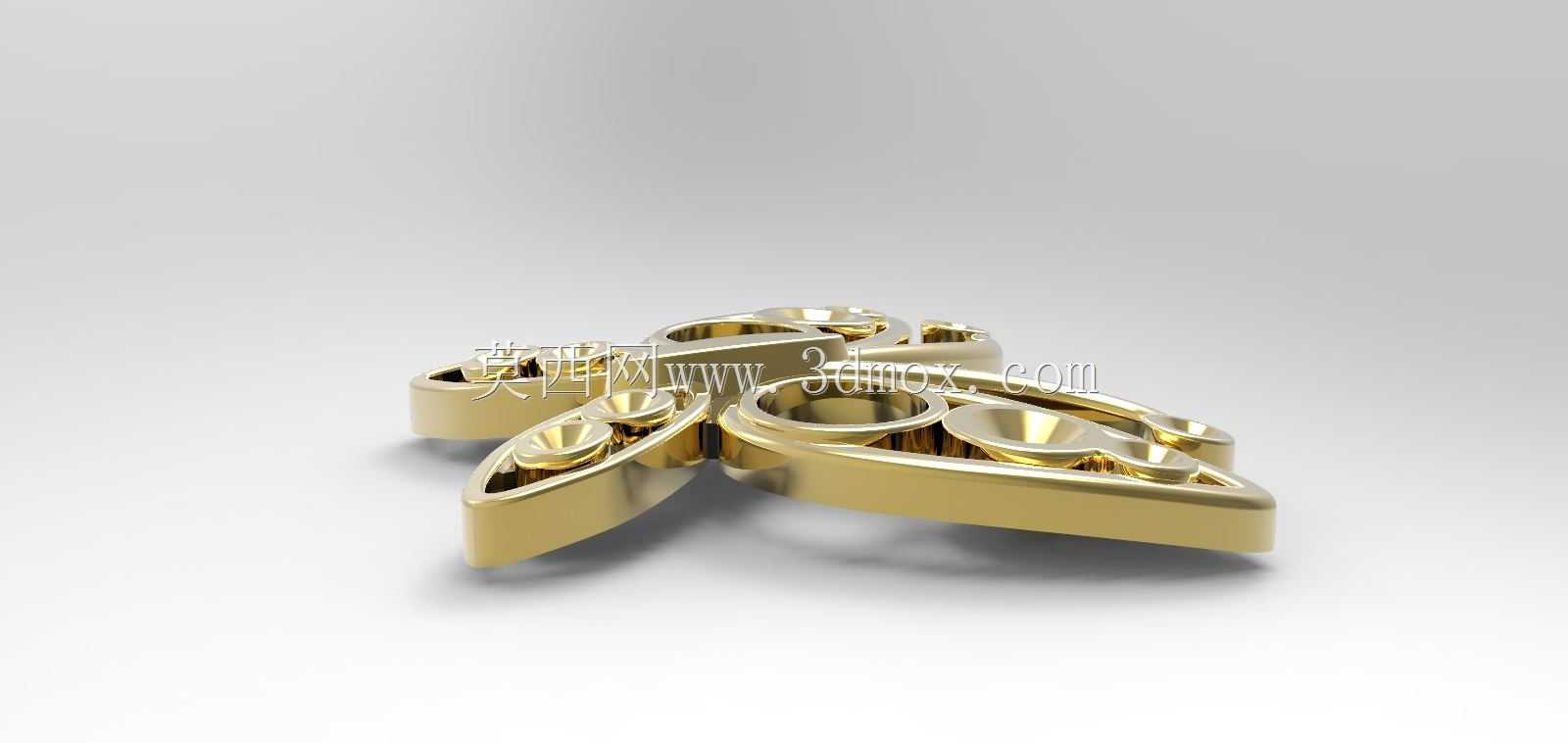

　　该蝴蝶造型饰件主要面向轻奢首饰加工场景，可作为吊坠、胸针主体或手链装饰构件使用，适配日常佩戴、礼品定制、IP衍生饰品开发等多个落地场景，在首饰批量生产环节可直接作为蜡模3D打印的母模参考，也可用于失蜡铸造工艺的结构校验，减少开模前的结构试错成本。从功能特性来看，该饰件采用对称式四翼蝴蝶构型，整体为一体化金属基体设计，翼面预留的多个圆形凹腔为宝石镶嵌位，可适配不同直径的圆形刻面宝石，凹腔边缘做了0.15mm的收边结构，能够在镶嵌时卡住宝石腰棱，避免宝石脱落，同时基体中部预留了穿接挂环的连接位，可根据实际使用需求焊接挂扣、别针底座等不同连接配件，适配多种佩戴方式。设计过程中优先考虑了首饰加工的工艺可行性，所有外轮廓棱边均做了R0.

　　2mm的圆角处理，避免佩戴时剐蹭衣物或皮肤，翼面的镂空结构在降低整体重量的同时，能够提升佩戴的轻盈感，同时减少金属材料的使用量，控制成品成本。建模时严格遵循失蜡铸造的壁厚要求，整体基体最薄处壁厚不小于0.8mm，最厚位置控制在2.2mm以内，避免铸造过程中出现缩孔、浇不足等缺陷，镶嵌位的深度统一设置为宝石直径的1/3，既保证镶嵌的牢固度，也能让宝石的冠部充分露出，最大化呈现宝石的火彩效果。从安装边界来看，该饰件整体展翼宽度控制在22mm，纵向高度为18mm，基体厚度为3.2mm，属于中小型首饰构件，适配常规的首饰挂绳、金属链搭配，焊接挂扣时仅需在中部连接位预留0.5mm的焊接平面即可，无需额外破坏翼面结构，若作为胸针使用，

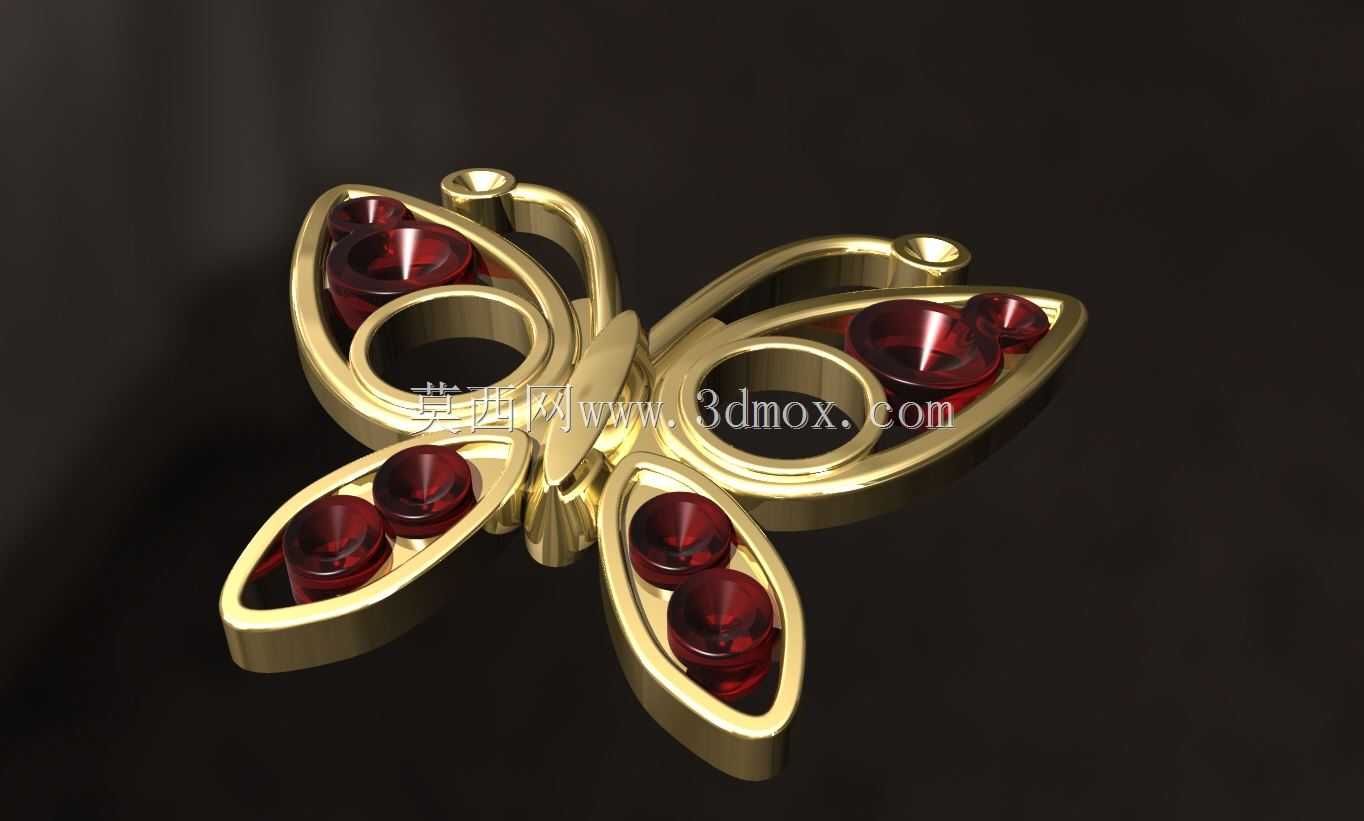

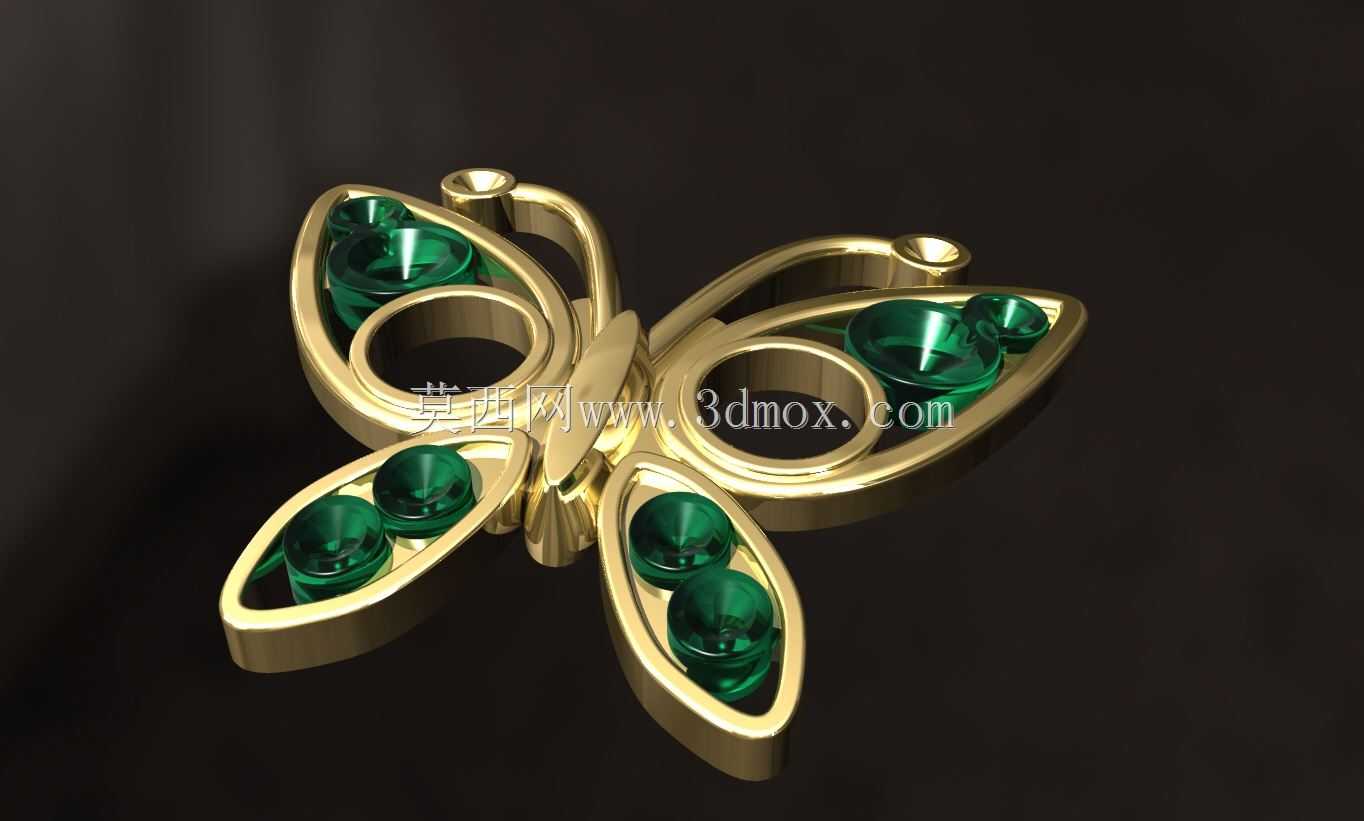

　　背面可直接贴合0.3mm厚的别针底片，整体总厚度不会超过4mm，佩戴时不会出现过度凸起的违和感。结构上采用中心对称布局，四个翼片的曲面弧度经过反复调整，从中心向翼尖做自然的弧度收窄，既还原了蝴蝶翅膀的自然形态，也保证了铸造时蜡模的流动性，所有曲面之间均做了G2连续过渡，抛光后不会出现明显的棱线分界，金属质感表现更流畅。镶嵌位的排布参考了蝴蝶翅膀的天然纹路，大小错落的圆形凹腔沿着翼片的走势分布，既符合大众审美认知，也能在镶嵌不同大小、颜色的宝石时形成自然的视觉层次，无需额外做表面纹饰处理，金属基体抛光后即可呈现亮面金属效果，也可根据需求做喷砂、钉砂等表面处理，适配K金、银、铜等多种首饰常用金属材质的加工要求。在实际生产适配中，该结构无需额外做抽芯等复杂模具结构，直接采用3D打印蜡模后进行失蜡铸造即可一次成型，后续仅需做抛光、镶嵌、表面处理工序即可完成成品，生产流程短，良率可控，适合小批量定制生产也适配规模化流水线加工。
