汽车改装五辐抛光合金轮毂结构设计

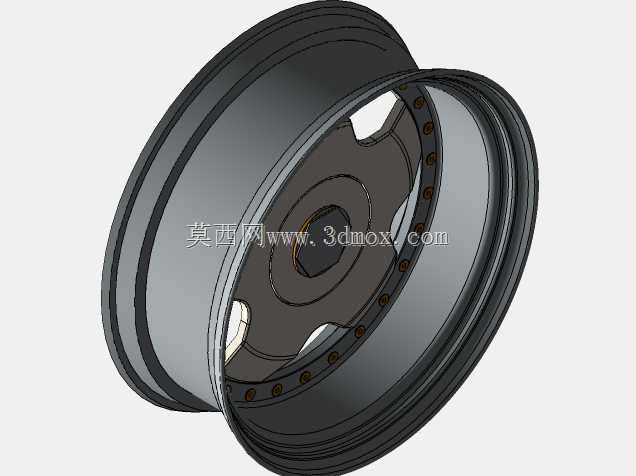

　　这套轮毂结构面向乘用车改装与售后替换场景，核心作用是承载轮胎、传递车轴驱动力与制动力，同时在转向过程中承担侧向载荷。轮辋采用深槽式整体轮廓，外缘设置连续翻边，用于匹配无内胎轮胎的胎圈密封面，安装时轮胎胎圈沿轮辋导向斜面滑入槽内，充气后胎圈被压紧在两侧凸缘上，形成可靠密封。轮盘部分采用五辐大开口布局，辐条之间预留大面积镂空，一方面减少旋转质量，降低非簧载重量，另一方面为制动卡钳与刹车盘留出散热通道，车辆连续制动时，气流可从辐条间隙直接冲刷制动组件，带走摩擦热量，避免热衰减。中心区域设置轮毂盖安装位，内部预留中心孔与螺栓孔阵列，中心孔与车轴轴头形成定心配合，螺栓孔沿节圆均匀分布，装配时螺母锥面与孔口锥面贴合，自动对中并锁紧轮盘。

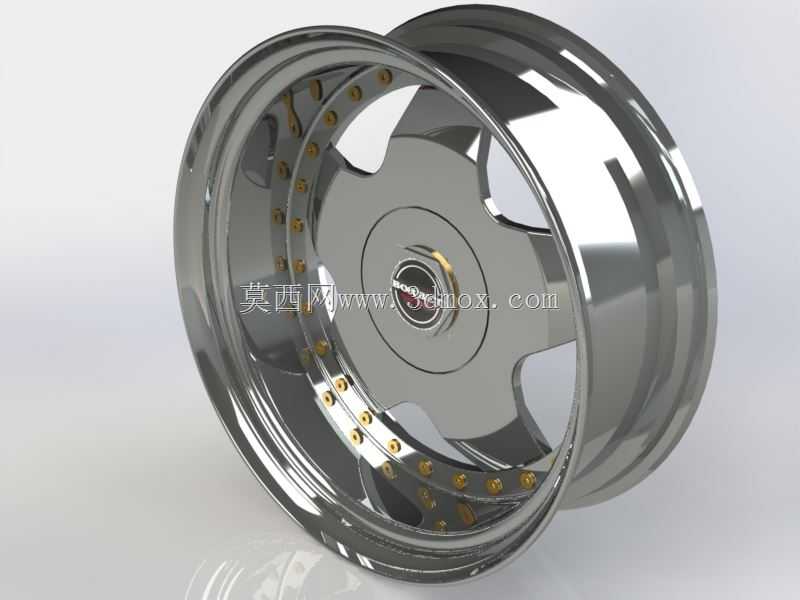

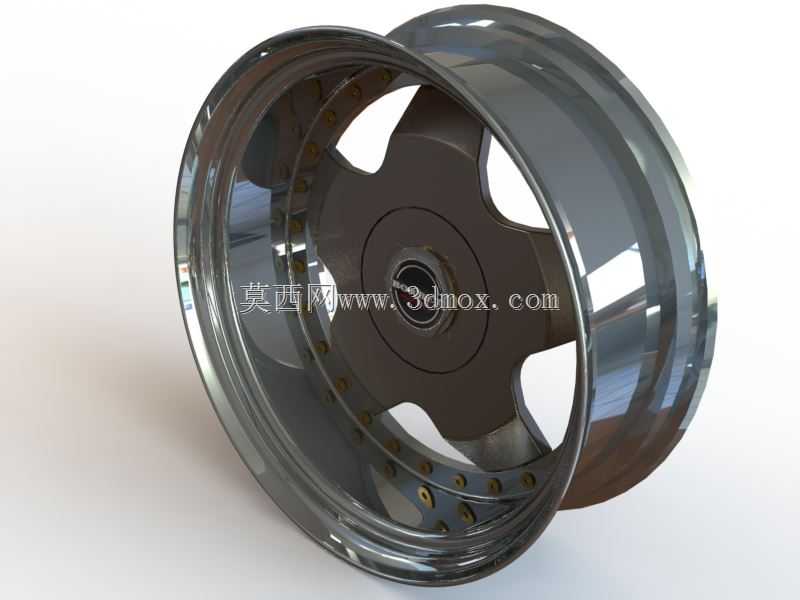

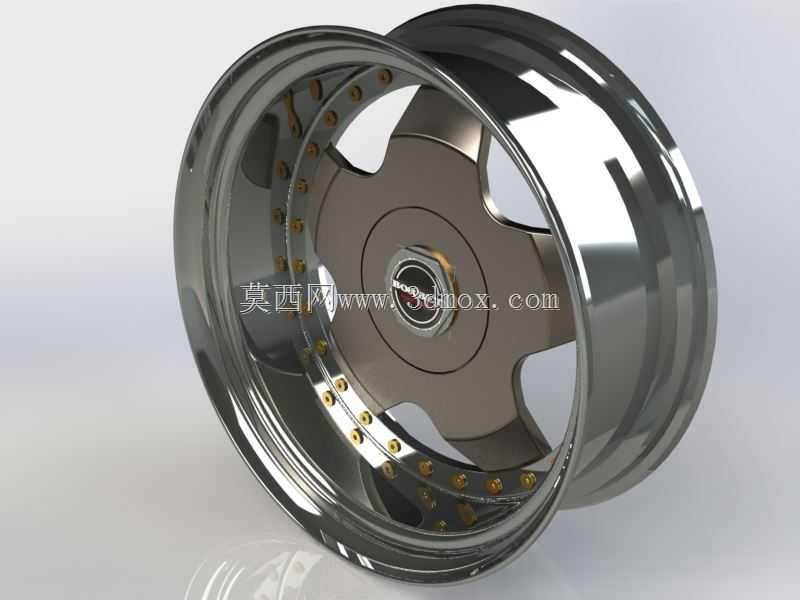

　　轮辋与轮盘连接区域布置一圈金色紧固铆钉，属于两片式轮毂典型结构，轮辋筒体与轮盘分别加工后通过铆钉沿周向压合固定，相比一体铸造件，两片式结构可灵活调整轮辋宽度与偏距，适配不同J值轮胎与车身齐边需求。建模过程中优先还原金属抛光表面特征，轮辋侧壁保留光滑回转曲面，辐条表面做高光镜面处理，边缘过渡圆角全部按实际冲压锻造工艺保留，避免应力集中。安装边界方面，需重点核对中心孔直径、螺栓孔节圆直径、孔数与偏距ET值，偏距决定轮盘安装面与轮毂中心线的相对位置，直接影响轮距变化与悬挂几何，若偏距过小，轮毂向外偏移，可能超出翼子板边界；偏距过大则会向内侵占悬挂、卡钳安装空间。轮辋宽度需与轮胎断面宽度匹配，过窄轮辋会挤压轮胎胎侧，过宽则导致胎圈拉伸变形。

　　工程应用中，该类模型可用于改装方案干涉检查、轮胎匹配校核、制动系统避让验证，也可作为展示级渲染素材，直观呈现抛光金属质感与装配效果。结构设计时还需考虑动平衡特性，周向铆钉均匀分布保证旋转对称性，辐条壁厚渐变，从中心安装盘向轮辋方向逐步过渡，既满足弯曲与径向冲击强度要求，又控制整体重量。日常行驶中，轮毂需承受路面冲击、交变扭转载荷与侧向离心力，圆角过渡与壁厚均匀性是避免应力开裂的关键，建模时所有尖锐棱边均做工艺圆角处理，符合锻造铝合金轮毂的实际加工特征。
