工业传动用外链节链条结构设计

　　日常做输送线、传动机构选型时，很多工程师容易忽略链节本身的结构细节，总觉得链条是标准件直接选型就行，但实际在非标设备、重载输送工况里，单节链节的配合精度、安装边界直接决定了整套传动系统的使用寿命。这次的链节结构，是针对重载滚子链的外链节做的细化设计，首先要明确它的应用场景：不光是常规的电机动力输出传动，在物流分拣线的重载段、农机的行走传动段、矿山输送设备的牵引段，这类外链节都是核心受力单元，要承受反复的拉伸载荷、铰接处的转动摩擦，还有启动瞬间的冲击载荷。

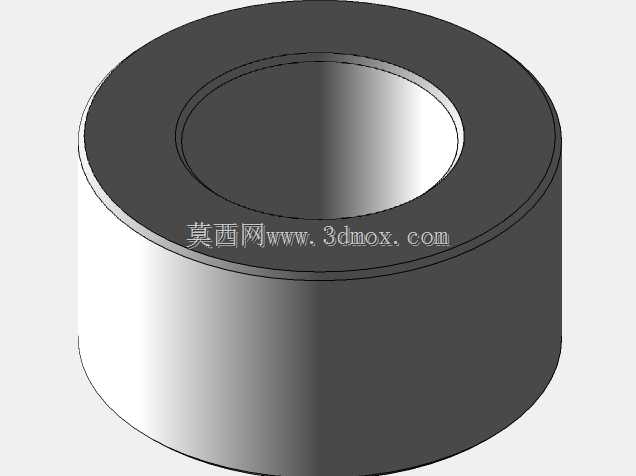

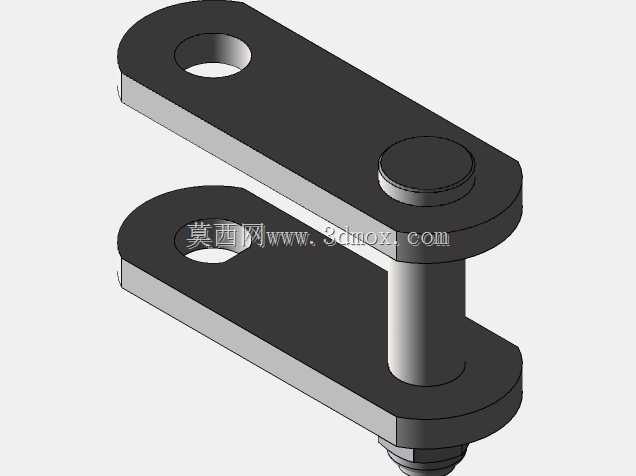

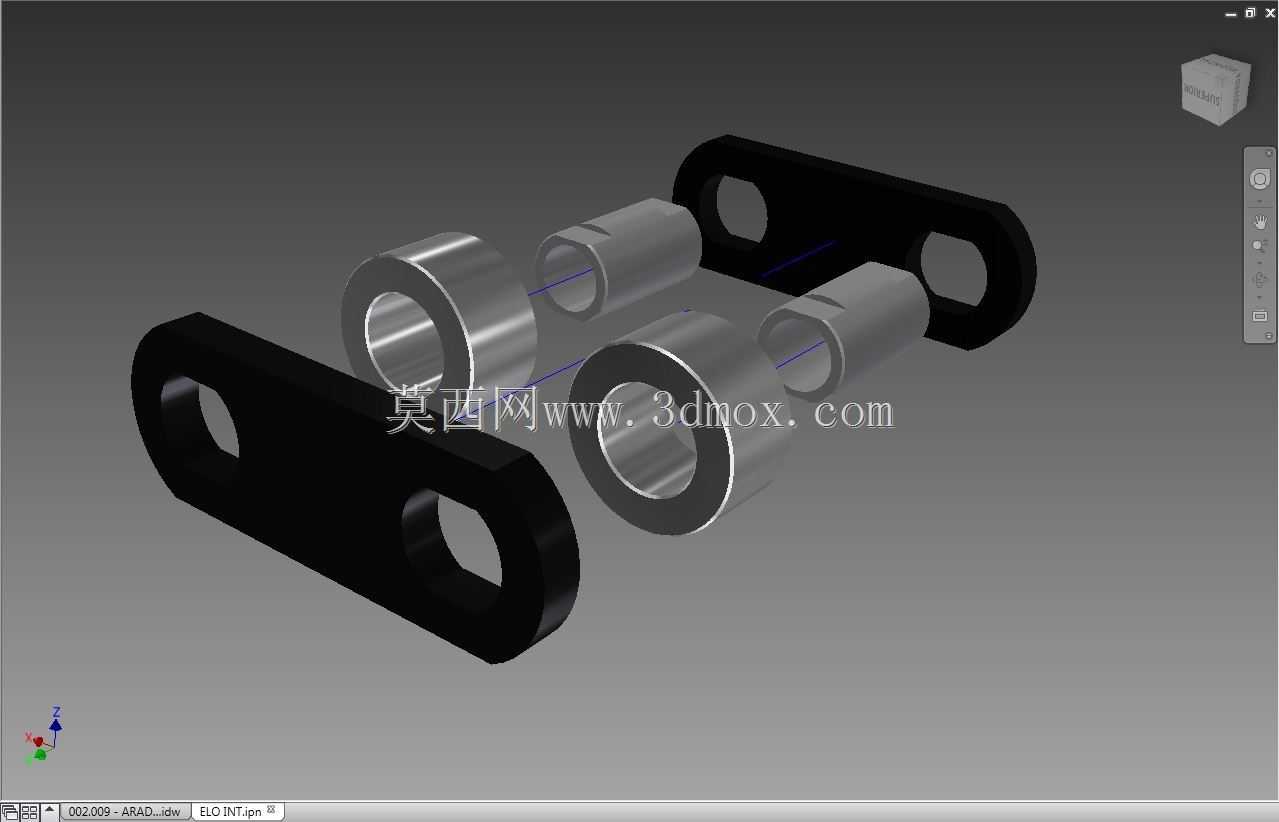

　　从设计思路上看，首先要解决的是外链板和销轴的固定问题，很多失效案例里都是外链板和销轴发生相对转动，导致销轴磨损加快、链节拉长跳齿。这个结构里外链板采用了平直带倒角的板型，两端的销轴孔做了过盈配合的公差设计，安装时销轴压入外链板后不会发生周向转动，所有的转动摩擦都集中在销轴和套筒的配合面，这样磨损区域集中，后期维护时只需要更换套筒和销轴就能修复链节，不用整体报废整根链条。套筒和内链板是过盈配合，滚子套在套筒外侧，和链轮齿面接触的时候是滚动摩擦，能大幅降低传动过程中的功率损耗，也能减少链轮齿的磨损。

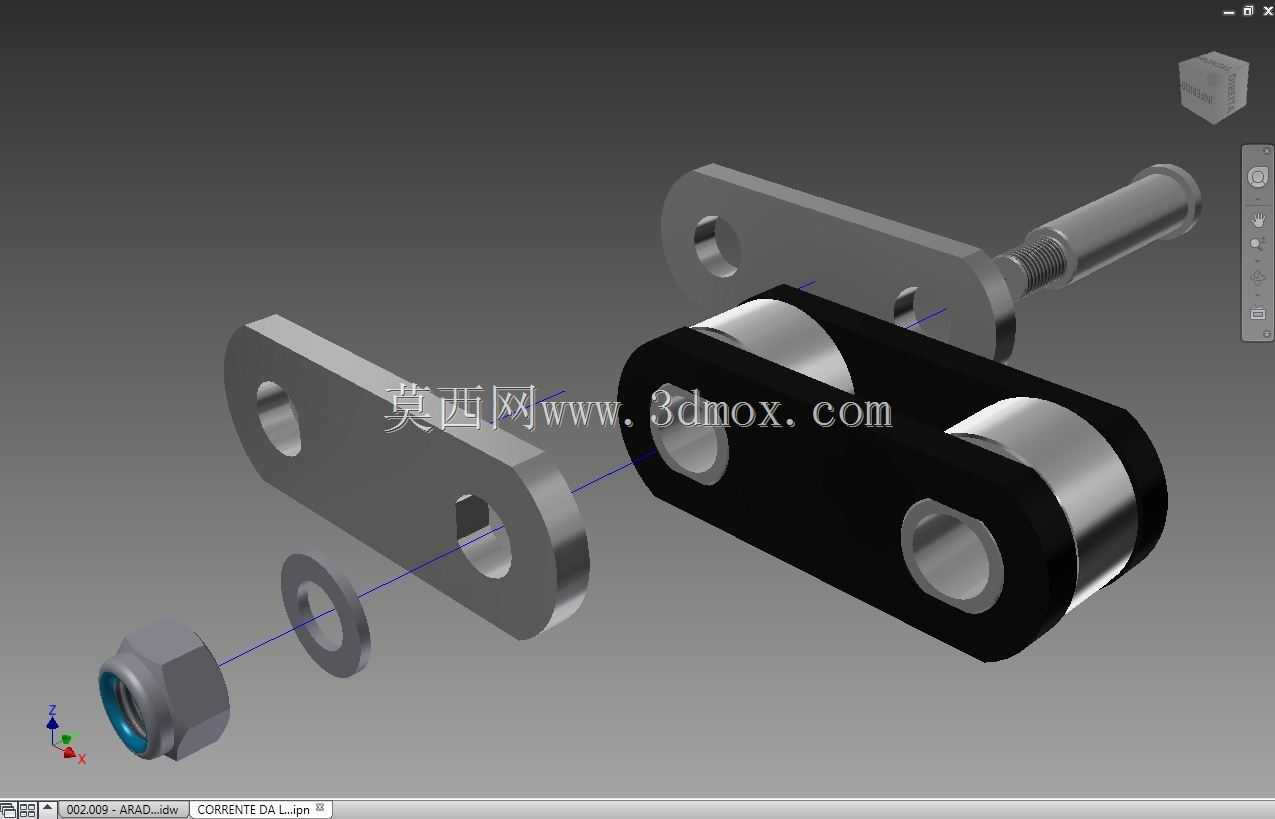

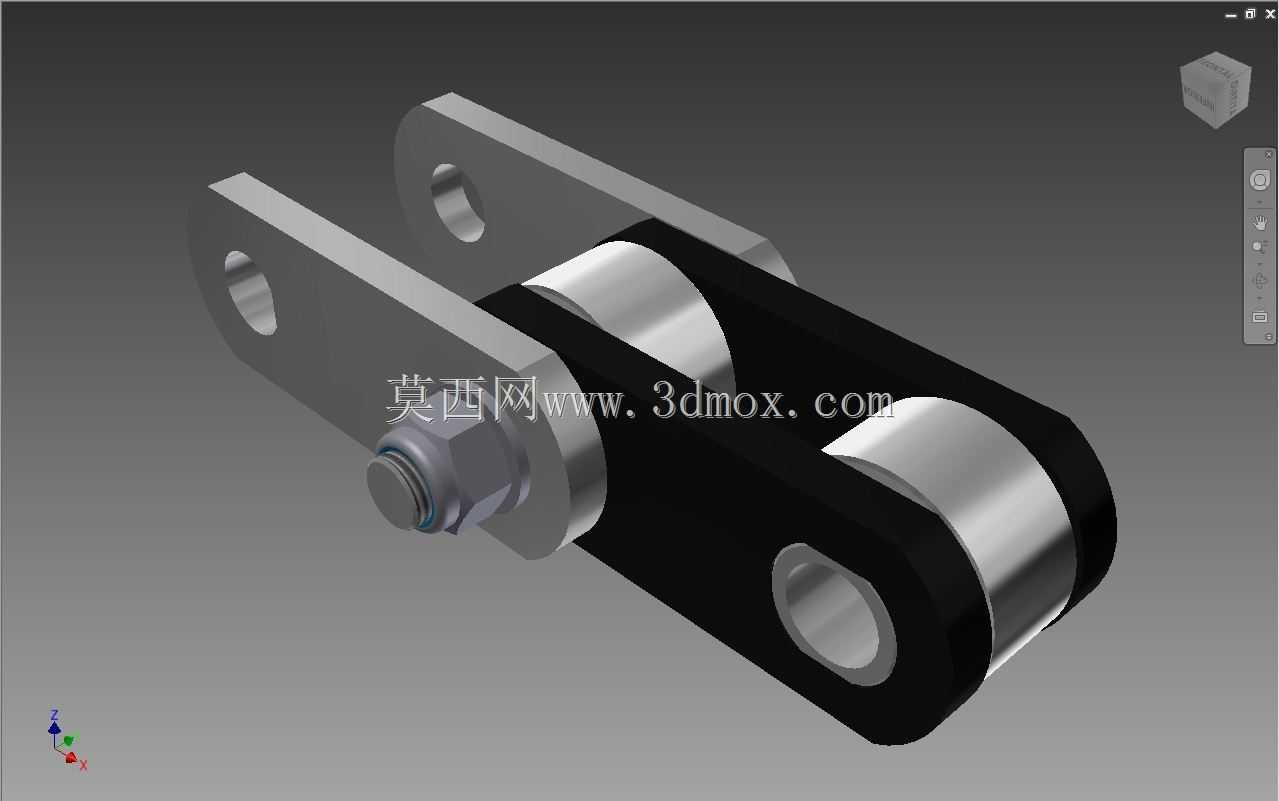

　　再看安装边界的尺寸控制，外链板的厚度是根据额定拉伸载荷计算的，孔中心距严格匹配对应节距的链条标准，两端的安装孔同轴度公差控制在0.02mm以内，避免装配后出现别劲、卡滞的问题。销轴的端部采用了开槽加锁紧螺母的固定方式，相比传统的铆接固定，这种结构在需要拆装维护的工况下更方便，不用破坏链板就能拆开单节链条，调整链条长度或者更换损坏的链节。锁紧螺母和外链板之间加了平垫圈，能分散锁紧压力，避免长期受振后螺母松动，在高速传动的工况下，还可以在螺母处加开口销做二次防松，适配不同转速的使用需求。

　　从功能特性上来说，这个链节的铰接间隙做了合理控制，既不会因为间隙太小导致转动卡涩，在多尘、有少量油污的工况下也能容纳少量杂质，不会因为磨粒进入铰接面就快速磨损；也不会因为间隙太大导致传动过程中冲击过大、噪音明显。链板的边缘做了圆角处理，避免应力集中，在反复受拉的工况下不会从板边出现疲劳裂纹，黑色的表面处理层是做了发黑防锈，在潮湿的车间环境里也不会轻易生锈，能延长存储和使用周期。套筒和销轴的配合面做了表面淬火处理，表面硬度能达到HRC45以上，耐磨性能比普通未热处理的零件提升三倍以上，适合长期连续运转的传动场景。

　　实际选型使用的时候，要注意这个链节的安装方向，锁紧螺母的一侧要朝向链条传动的外侧，避免运转过程中螺母和机架、护罩发生刮碰。铰接处需要定期加注润滑脂，润滑脂会储存在套筒和销轴的配合间隙里，形成油膜降低摩擦系数，要是在无润滑的干摩擦工况下使用，链条的使用寿命会下降70%以上。另外在安装的时候，相邻链节的铰接转动要灵活，用手转动的时候不能有卡滞点，如果压装后出现转动不灵活的情况，要检查销轴和套筒的同轴度，还有外链板有没有压装歪斜，避免装机后出现局部磨损过快的问题。很多新手工程师在做链条传动设计的时候，只关注链条的节距、破断载荷这些宏观参数，忽略单节链节的结构细节，比如销轴的固定方式、链板的应力集中位置、铰接处的润滑结构，往往会导致整套传动系统提前失效，在做三维建模的时候把这些细节做全，后续出工程图、做装配模拟的时候就能提前发现干涉、装配工艺性的问题，减少后期现场调试的整改工作量。
