短款螺旋给料输送设备三维结构

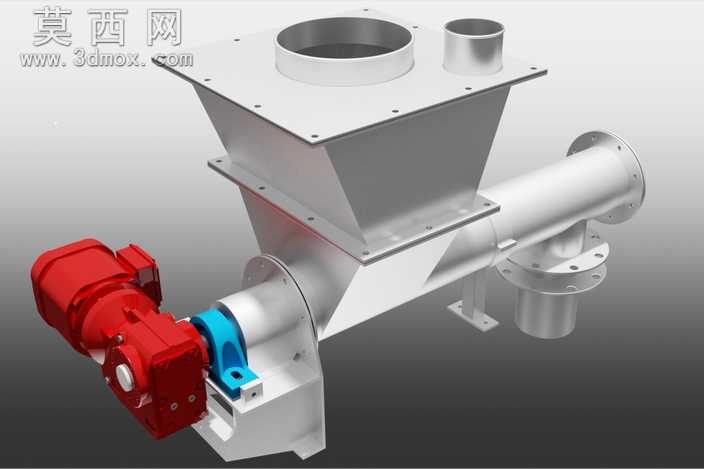

本模型为短型螺旋输送给料设备，整体采用三维参数化建模完成，建模过程中严格遵循机械设计规范，对各部件的装配关系、配合公差做了精准还原，可直接用于结构校核、方案展示与工程参考。模型整体采用水平卧式布局，上部设置方形进料斗，斗体上方预留大口径主进料口与小口径辅进料口，可同时适配主物料流与辅料添加的工况需求，进料斗与下部输送管段采用法兰连接结构，法兰面预留均匀分布的螺栓安装孔，保证连接密封性与结构强度，方便后期拆装维护。输送段采用圆管型壳体，内部设置螺旋输送叶片结构，可通过叶片旋转推动物料沿管段轴向移动，实现短距离定量给料输送；管段侧方与端部均预留法兰接口，可适配不同的出料方向与后续设备对接需求，底部设置支撑脚架，可直接固定于安装基面，保证设备运行稳定性。驱动端采用减速电机直连结构，电机与输送主轴之间设置轴承座与密封组件，轴承座承担主轴径向载荷，密封组件可避免物料粉尘进入传动部位，延长部件使用寿命；减速电机与壳体之间设置连接支架，保证驱动部件与输送段的同轴度，减少运行过程中的振动与噪音。模型渲染阶段对不同部件做了材质区分，驱动电机部分采用哑光红漆材质还原工业电机外观，金属壳体、法兰、支架部分采用磨砂不锈钢金属材质，轴承端盖部分采用亮蓝色漆面做视觉区分，进料口内壁做了金属抛光质感处理，整体渲染效果贴近真实工业设备外观，结构细节清晰可辨。设计过程中针对短距离输送的紧凑布局需求，优化了进料斗与输送管的衔接角度，避免物料在进料位置出现架桥、堵料问题，同时缩短了主轴悬伸长度，提升了设备运行的刚性，适合小流量、短距离的粉体、颗粒物料输送工况使用，各部件均按实际加工比例建模，可直接导出工程图用于生产参考。
