倾斜式螺旋输送托辊三维结构设计

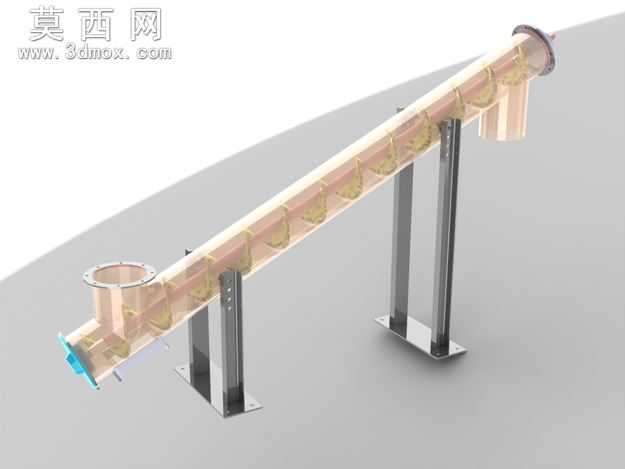

本模型为倾斜布置的螺旋输送托辊成套结构，整体建模过程严格遵循实际输送设备的设计逻辑，先完成核心输送腔体的参数化搭建，再依次装配螺旋推送组件、支撑机架、进出料接口等附属结构，所有部件的尺寸比例均按照实物1:1还原，总长度约3000毫米，筒体直径273毫米，适配常规散料输送的工况需求。建模过程中对螺旋叶片的连续曲面做了平滑处理，保证叶片与筒体内壁的间隙均匀一致，既还原了实际生产中螺旋叶片的加工成型特征，也避免了结构干涉问题；筒体采用半透明材质渲染，可直观观察内部螺旋叶片的排布走向与推送路径，清晰展示物料在筒体内从进料端到出料端的输送轨迹。支撑机架采用方管焊接式结构设计，底部配置带安装孔的固定底板，可通过螺栓将整机固定在作业平台上，支架与筒体的连接位置设置了可调式固定座，能够根据现场安装需求微调筒体的倾斜角度，适配不同高度差的物料输送场景。进出料端分别设计了法兰式连接接口，进料口位于筒体低位段的上方，采用敞口加法兰边的结构，方便与上游供料设备对接，出料口设置在筒体高位段的下方，可直接衔接下游收料装置，端部的密封端盖做了细节刻画，还原了实际设备的轴承安装位与密封结构，避免输送过程中出现物料撒漏、粉尘溢出的问题。整体渲染采用金属质感材质区分不同部件，机架、法兰等结构件采用哑光不锈钢材质，螺旋叶片采用耐磨金属材质，半透明筒体既保留了外壳的结构轮廓，又能清晰展示内部构造，让整个模型的结构展示更加直观清晰，可直接用于螺旋输送设备的结构参考、教学演示或方案展示使用，完整还原了小型倾斜螺旋输送机的全部结构特征，各部件的装配关系清晰明了，没有冗余的结构设计，完全贴合实际工业应用中螺旋输送设备的设计规范。
