多载体立式垂直输送设备结构设计

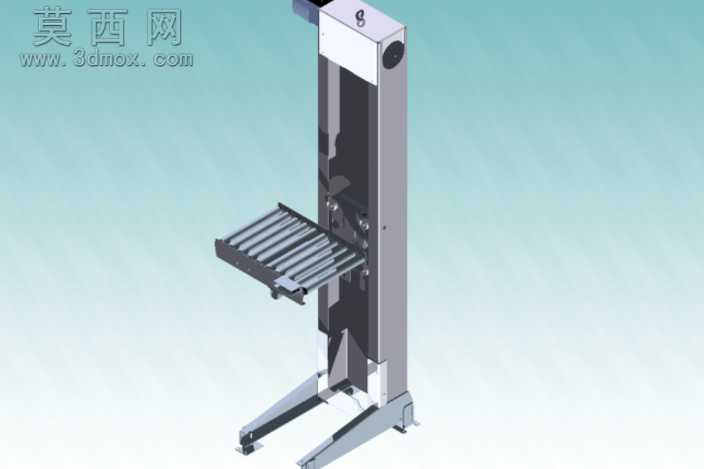

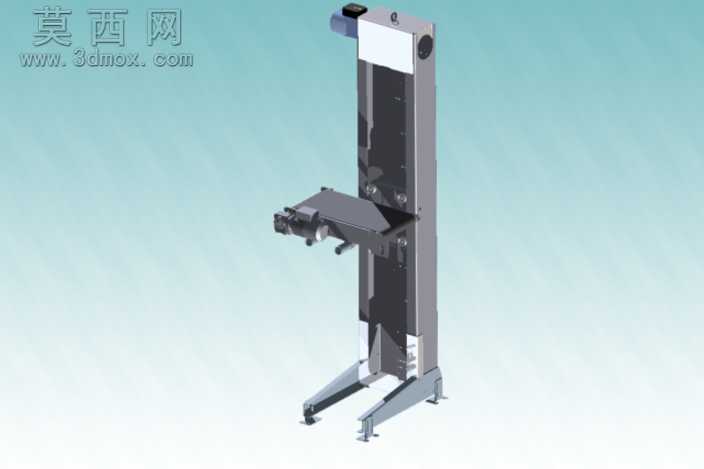

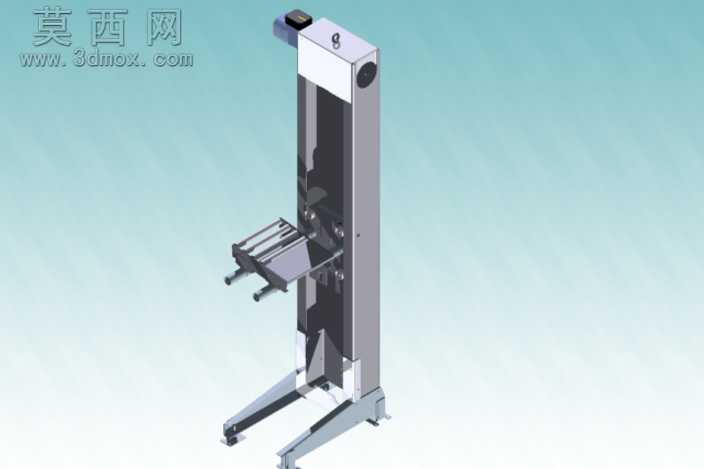

本模型为适配多类输送载体的立式垂直输送机三维设计，整体采用立式单立柱框架结构，建模过程中对各功能部件做了精细化的参数化搭建，从底部支撑脚到顶部驱动端的每一处结构都经过尺寸校核，确保装配逻辑符合实际机械加工与装配要求。模型渲染阶段采用哑光金属材质模拟机架的碳钢焊接结构，对承载托盘做了防滑纹理的材质处理，驱动端的护罩采用半哑光工程塑料质感，整体渲染效果清晰区分不同功能部件的材质属性，便于直观识别各模块的功能定位。结构设计上，设备底部采用外扩式支脚结构，搭配可调式脚杯，可适配不同平整度的安装地面，保障设备运行时的整体稳定性；立柱内部集成了垂直升降的导向与传动结构，采用隐藏式布局避免传动部件外露，既提升设备运行的安全性，也减少车间粉尘对传动部件的侵蚀；前端承载平台可根据输送需求更换适配载体，分别适配普通输送带载体、滚筒输送载体以及特殊定制输送载体，三类载体可快速拆装切换，无需改动设备主体框架即可满足不同形态物料的垂直转运需求。设计思路围绕柔性化输送需求展开，区别于传统固定载体的垂直输送设备，本设计通过模块化的载体接口设计，让单台设备可覆盖多类物料的垂直输送场景，无论是箱装规整物料、需要滚动输送的条形物料，还是异形特殊物料，都能通过更换对应载体完成输送作业，大幅提升设备的场景适配能力，降低企业多场景下的设备投入成本。建模过程中对各运动部件做了干涉检查，确保升降平台沿导轨运行全程无结构碰撞，载体与平台的连接定位做了精准的卡扣与定位销设计，保障载体安装后的位置精度，避免输送过程中出现载体偏移、物料滑落的问题，整体结构紧凑，占用车间地面面积极小，适合生产车间不同楼层间、不同高度工位间的物料短距离垂直转运作业。
