铅带连续成形编织一体化加工设备

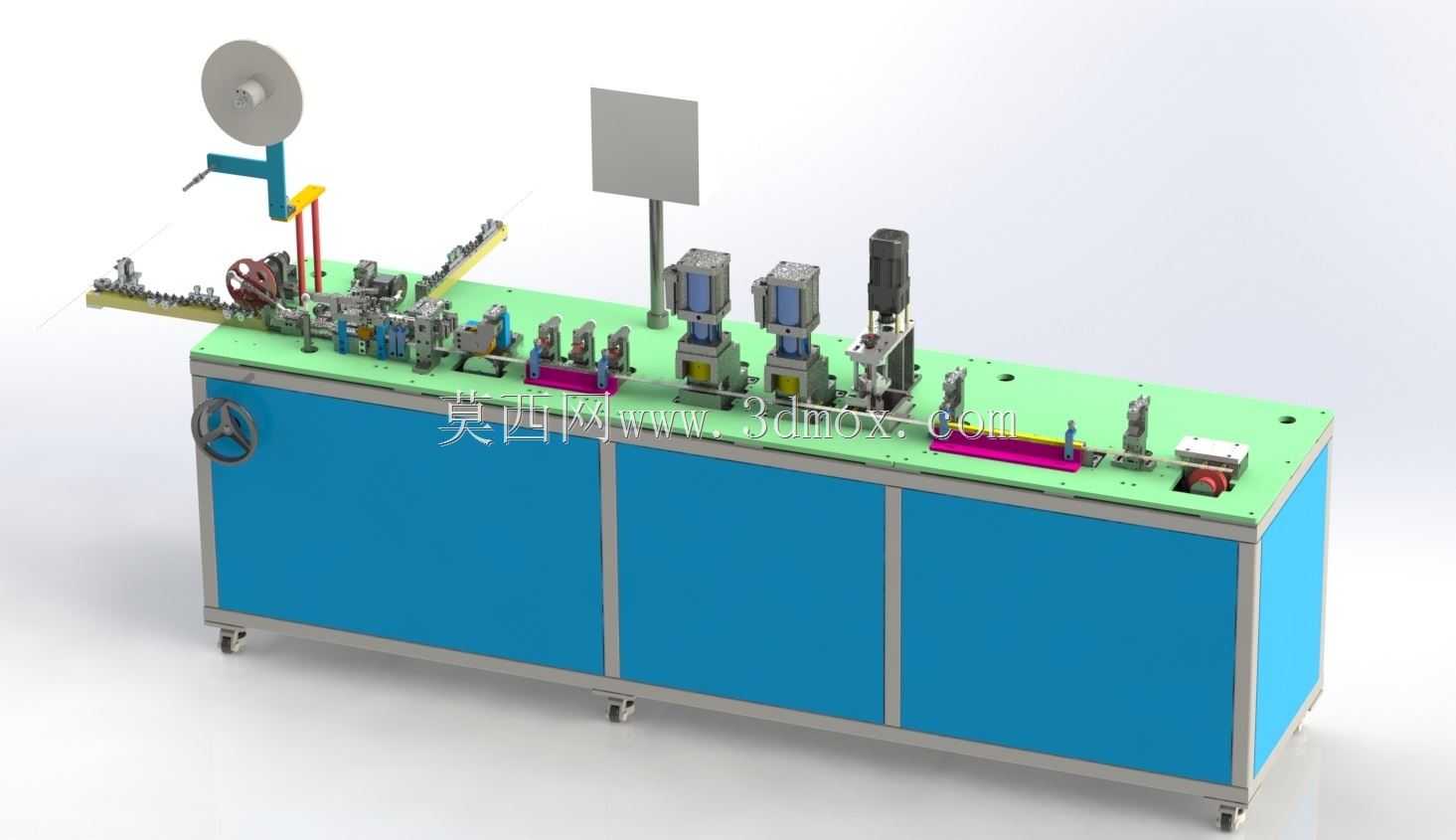

　　这套铅材加工设备主要面向铅带类零部件的连续化生产场景，常见于铅酸蓄电池极板连接构件、铅质密封编织衬垫、特种铅丝编织屏蔽件的加工产线，替代传统分工序单机作业的离散生产模式，解决铅材加工过程中工序转运易变形、铅屑污染管控难、多工位对位精度差的实际问题。设备整体采用长条形卧式机架布局，底部配置带刹车的万向脚轮与可调支撑脚，既满足车间内工位调整的移位需求，也可在设备就位后锁止调平，抵消车间地面的平整度误差，机架主体采用铝型材框架搭配冷轧钢板喷塑柜门，柜体内部预留电气元件、气动管路的安装走线空间，柜门采用快拆式合页结构，方便日常维护时快速开合，操作台面采用绿色防静电耐磨电木板铺设，台面厚度预留20mm的工装安装余量，

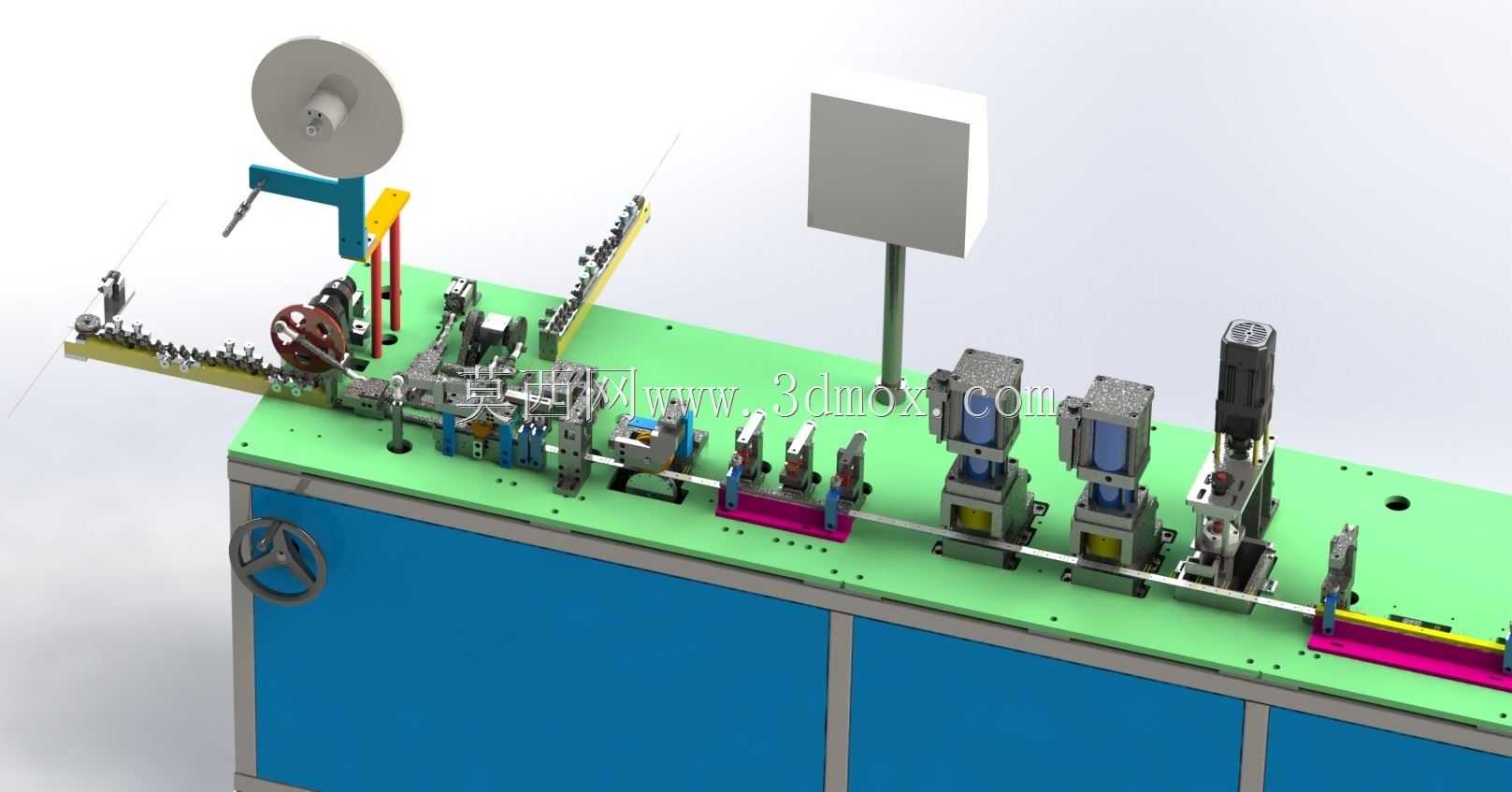

　　所有工位的安装基准面统一铣平加工，保证各工位的同轴度与平行度公差控制在0.05mm以内。从工位排布逻辑来看，设备最左端设置料卷放料机构，采用气胀轴承载铅带料卷，搭配磁粉制动器提供恒定放料张力，避免铅带在送进过程中出现拉伸变形或松垂剐蹭，放料架旁设置竖向导向辊组与除尘毛毡，对铅带表面的浮尘、氧化碎屑进行初步清理，同时纠正料卷的偏摆偏移。送进机构采用伺服电机驱动的滚轮式送料结构，上下送料轮表面包覆聚氨酯防滑层，送料步距精度可控制在0.1mm范围内，适配不同厚度的铅带送进需求。沿送进方向依次排布铅带预压成形工位、多道次冲压裁切工位、编织成型工位与成品出料工位，其中预压工位采用可调间隙的压辊结构，将成卷铅带压平至设定厚度，

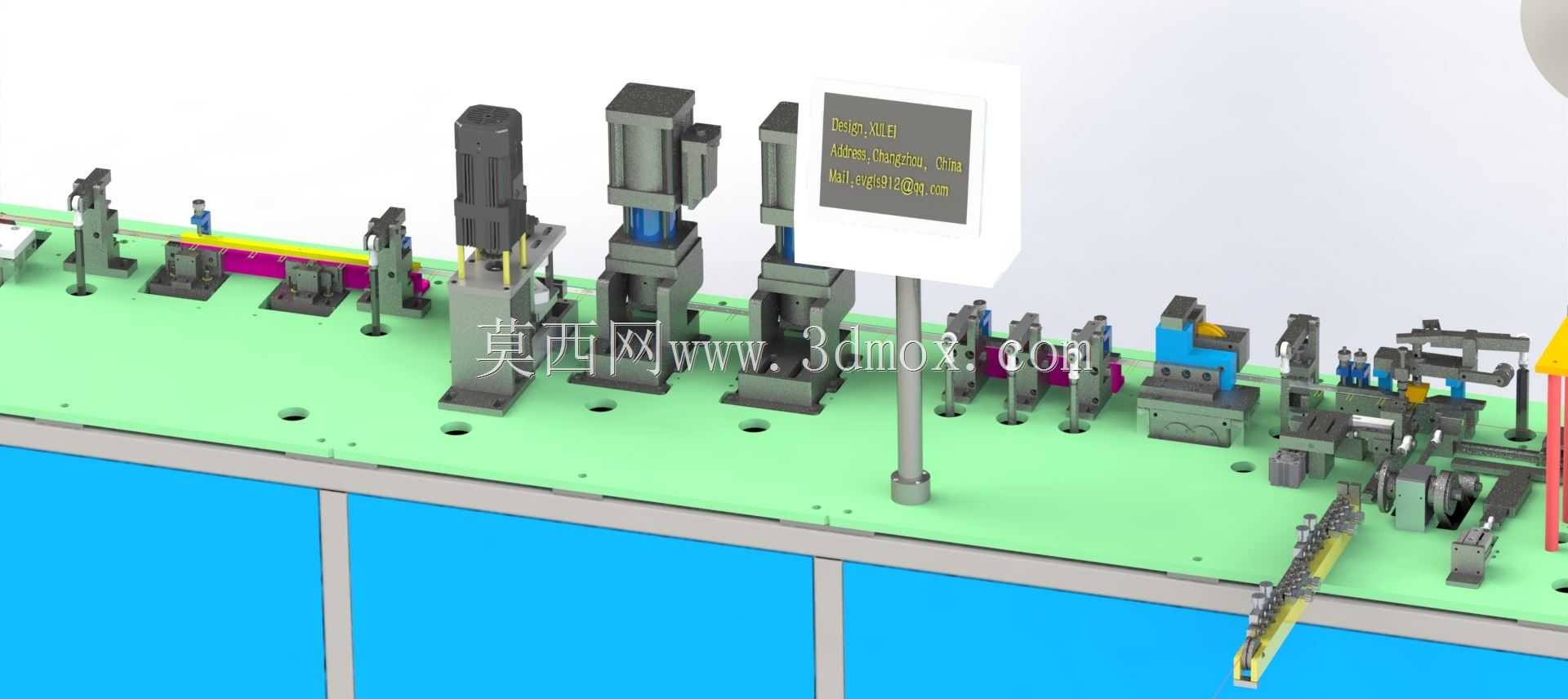

　　同时预压出编织所需的定位槽痕；冲压工位配置两套独立的气动冲压单元，可根据加工需求更换冲头模具，完成铅带的切边、分条、局部压型工序，冲压单元下方设置铅屑收集抽屉，及时收集加工产生的铅屑，避免碎屑散落影响设备运行；编织工位是整套设备的核心功能段，通过多组拨叉、旋转夹头的协同动作，将分切后的铅丝按照设定的编织轨迹交错编织成型，工位旁设置的触控操作屏可直接调整编织密度、送进速度、冲压行程等参数，适配不同规格产品的加工需求。设备的安全防护设计充分考虑铅材加工的职业防护需求，所有运动工位均设置透明亚克力防护挡板，既不影响操作人员观察工位运行状态，也可避免铅屑飞溅、运动部件误触的风险，气动系统配置三联件与调压阀组，每个气动工位的压力可独立调节，

　　满足不同工序的压力需求，电气线路全部采用线槽封闭布设，强电与弱电线路分离走线，减少信号干扰。在安装边界方面，设备整体长度约3.2米，宽度约0.8米，操作面高度设置为0.9米，符合人体工程学操作高度，设备后方预留0.6米的维护通道空间，顶部预留吊装孔位，方便设备进场时的吊装移位，设备总重量控制在450kg左右，无需额外做地基加固，放置在标准车间硬化地面即可正常运行。在实际生产应用中，这套设备可实现铅带从放料到成品编织成型的全流程自动化作业，单条产线仅需1名操作人员完成料卷更换、参数调整与成品抽检工作，相比传统分工序加工模式，生产效率可提升60%以上，同时减少铅材在工序转运过程中的氧化与磕碰损耗，产品的一致性与加工精度也得到明显提升，适配小批量多规格的铅质编织构件加工需求，也可通过更换模具与调整参数适配其他软质金属带材的成形编织加工。
