引线组件产品外观与性能检测设备

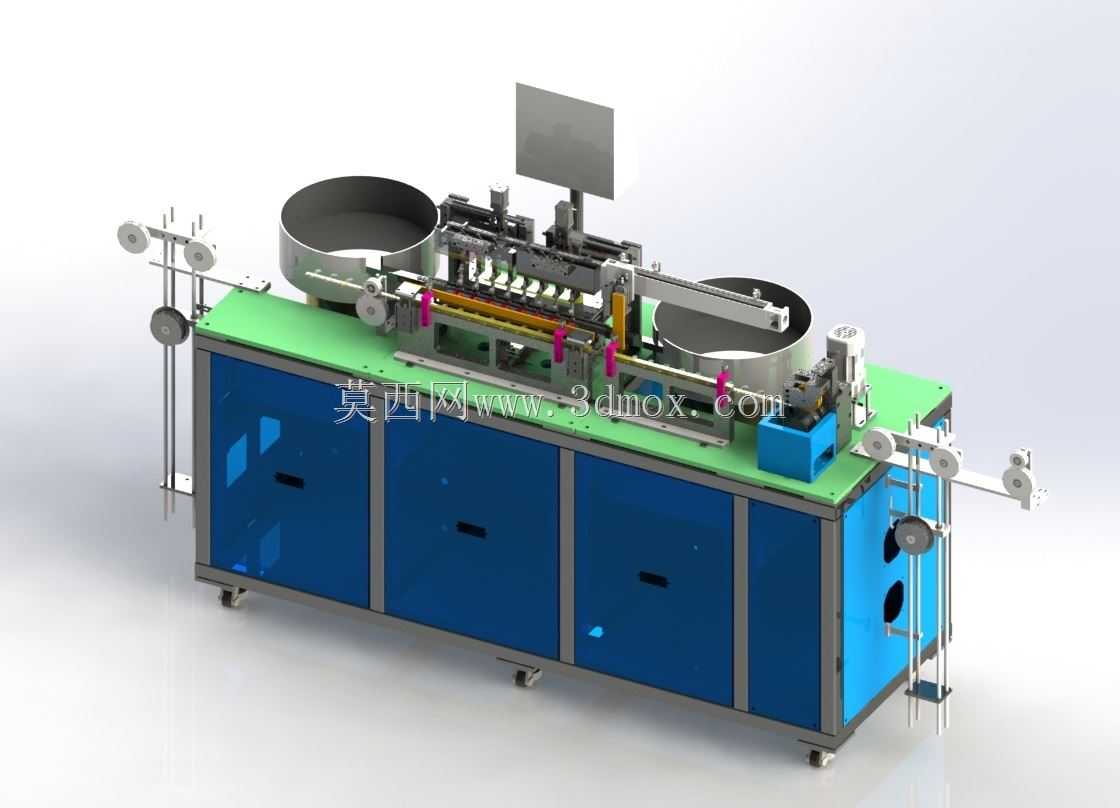

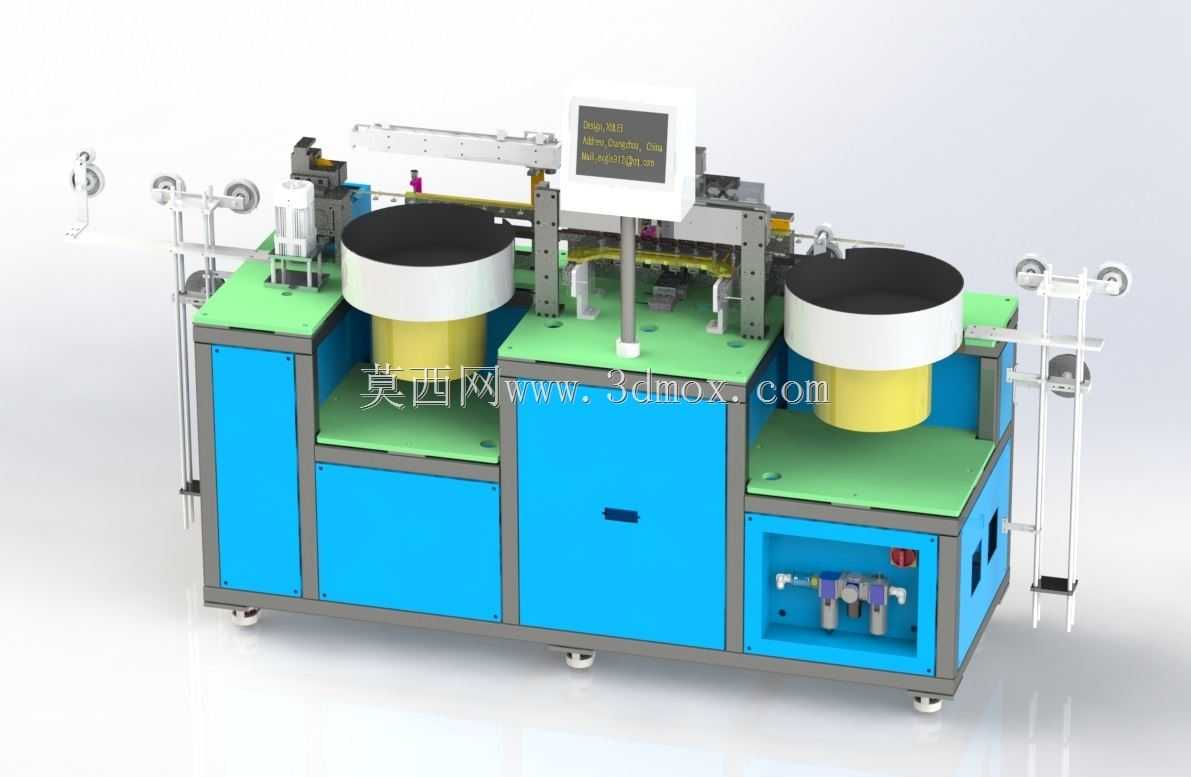

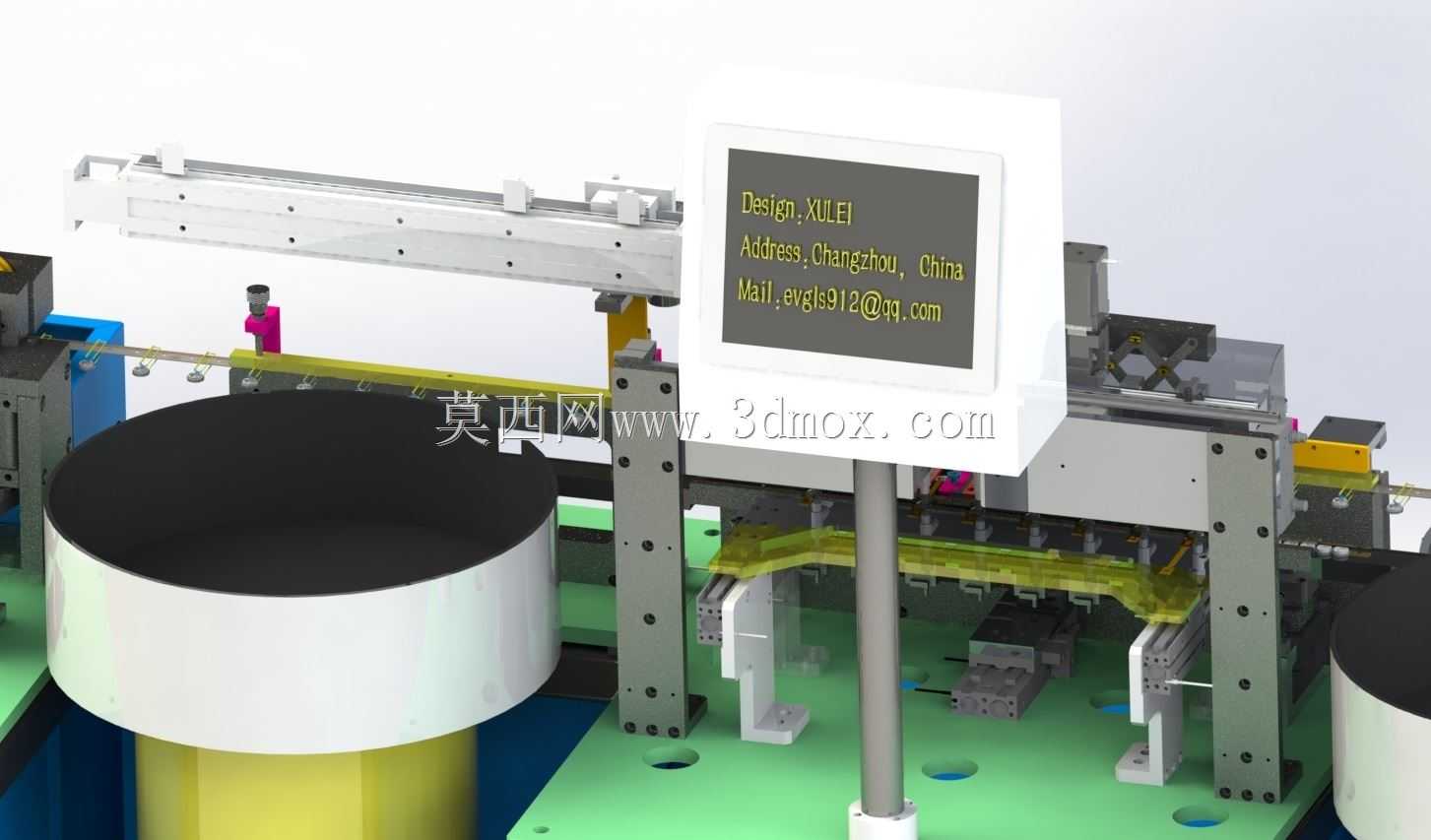

这套设备主要面向电子元器件生产环节的引线组件全检工位，适配带编带包装的直插类电子元件引线组件的出厂前检测需求，可直接对接前端成型、切脚工序的出料端，也可作为独立工位对接料盘上料机构，覆盖连接器、接插件、小型变压器引脚组件等多类带引线电子部件的外观、尺寸、导通性能检测场景，替代传统人工目视+手动量具检测的作业模式，适配中小批量多品类电子元件生产车间的柔性质检需求。从结构布局来看，设备采用铝型材搭建底部支撑框架，下部设置多组钣金柜门用于容纳电气控制元件、气路组件与接线端子排，底部配置万向脚轮与可调支撑脚，兼顾工位移动灵活性与运行时的结构稳定性，整体台面高度适配站立作业的人机工程要求，操作人员无需过度俯身即可完成料盘更换、异常件处置等操作。台面左侧设置双组料架式上料机构，带张力调节轮与导向柱，可同时挂载两盘待检测的编带包装引线组件，通过步进送料机构将编带匀速送入检测工位，送料步距可根据不同产品的引脚间距灵活调整，适配2.54mm、5.08mm等多规格标准间距的引线组件送料需求。台面上部设置两组振动盘供料机构，可兼容散料状态的引线组件上料，通过直振送料轨道将散料整理为统一姿态送入检测位，实现编带料与散料两种上料模式的快速切换，无需大幅更换工装即可适配不同来料形态的检测需求。检测工位集成多组视觉检测相机与接触式检测探针，视觉模块可捕捉引线的共面度、引脚长度、外观变形、塑封体缺损等外观缺陷，探针模块则对接导通测试回路，可快速检测引线组件的通断性能、引脚间绝缘性能，检测数据实时传输至台面上方的触控显示屏，操作人员可直接在屏幕上查看检测良率、缺陷类型分布等数据，也可通过屏幕调整检测参数、切换产品配方。检测完成后的合格品通过编带收料机构重新卷绕包装，不合格品则通过工位侧方的分选拨块推入不良品收集盒，分选响应速度匹配最高每分钟120件的检测节拍，不会出现漏检、混料问题。设备右侧同样设置导向轮与收料架，与左侧上料架形成对称布局，编带走料路径全程设置导向防呆结构，避免编带跑偏、卡料等问题，走料路径上的所有接触部件均采用防静电材质，避免检测过程中静电击穿电子元件。设计阶段优先考虑了设备的维护便捷性，所有检测工位的相机、探针均采用快拆式安装结构，更换不同产品检测工装时无需复杂调试，仅需更换定位治具并调用对应参数配方即可完成换型，换型时间控制在15分钟以内，适配多品种小批量的生产模式。气路与线路均采用拖链内置排布，避免长期运行过程中线路磨损、气管折损问题，下部柜体预留足够的散热空间，电气元件安装板采用翻转式结构，维护时可直接将安装板翻出，无需探入柜体内部操作。设备的安装边界预留了足够的操作空间，单台设备占地长度约2.2米，宽度约1.1米，高度约1.8米，安装时仅需预留后侧0.5米的维护通道、前侧0.8米的操作空间即可，无需额外的地基固定，放置在水平硬化地面上调整支撑脚水平即可投入使用，可直接整合进入现有电子元件组装生产线，也可作为独立质检单元单独使用。
