自动化产线等距上料送料设备结构

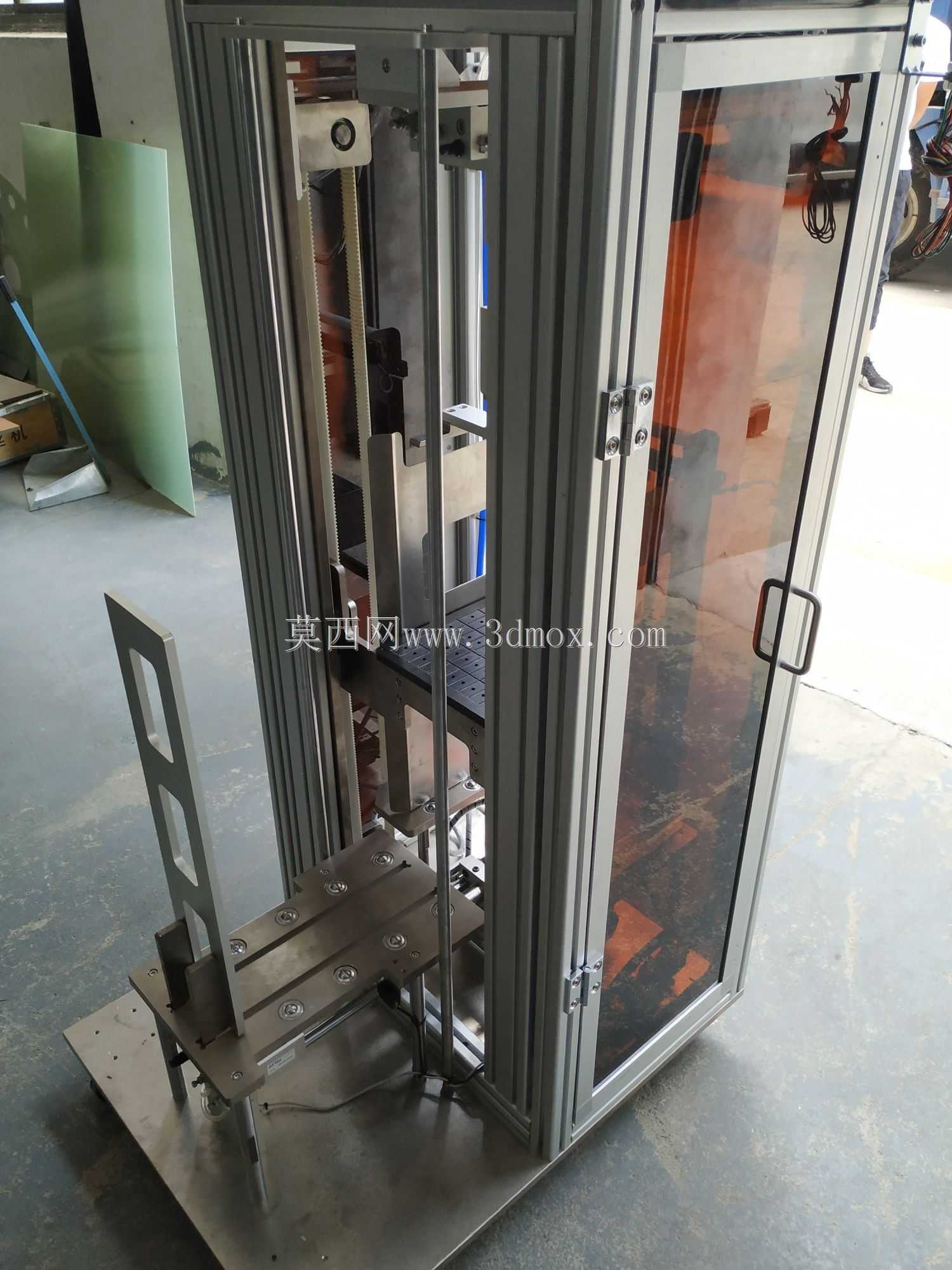

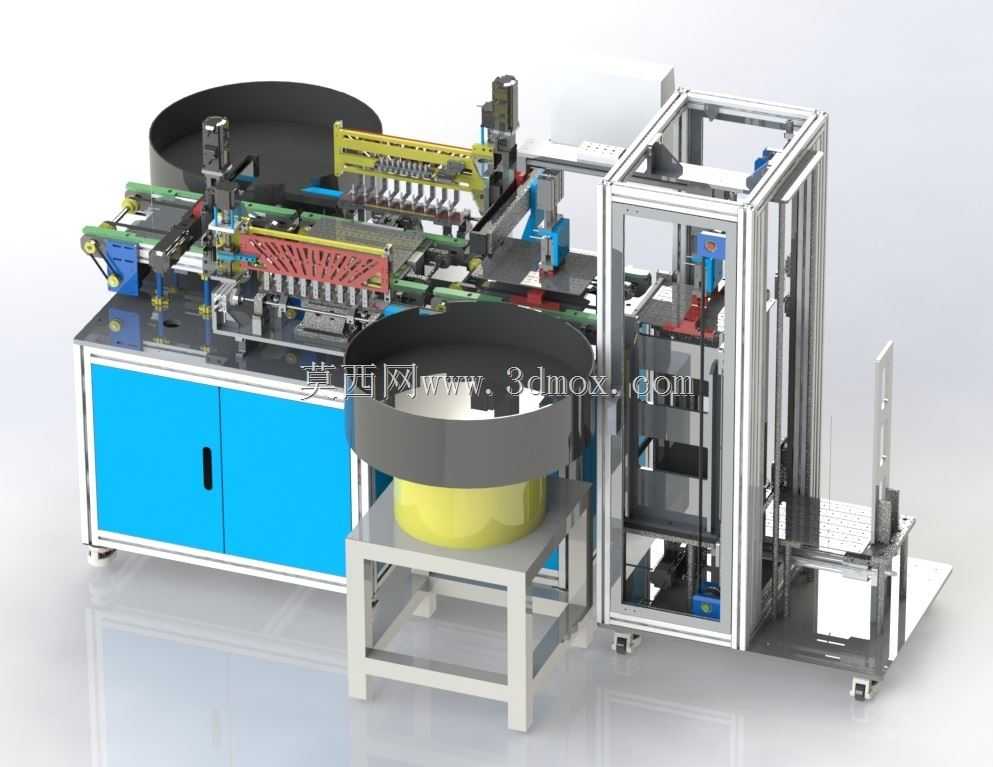

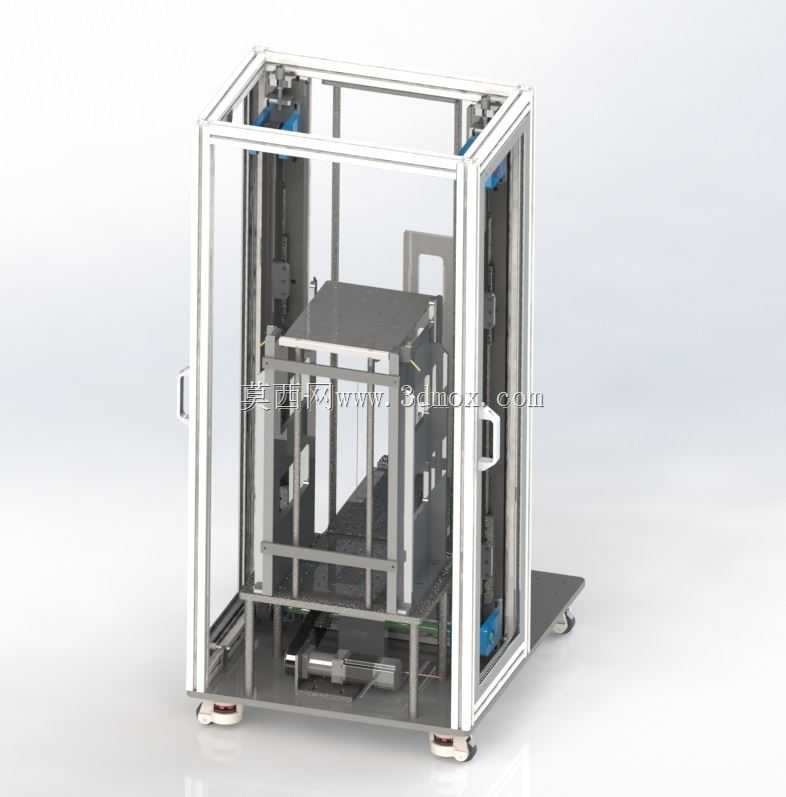

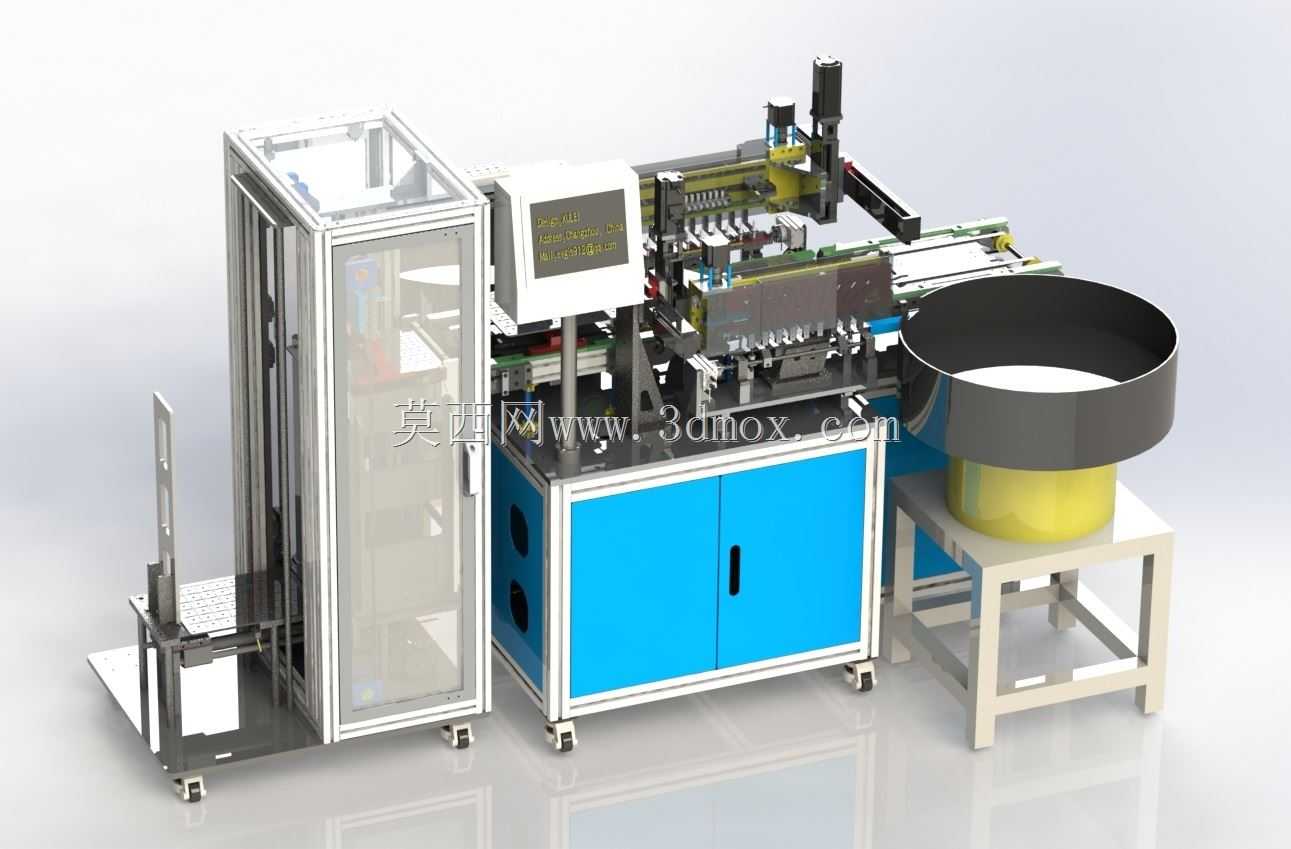

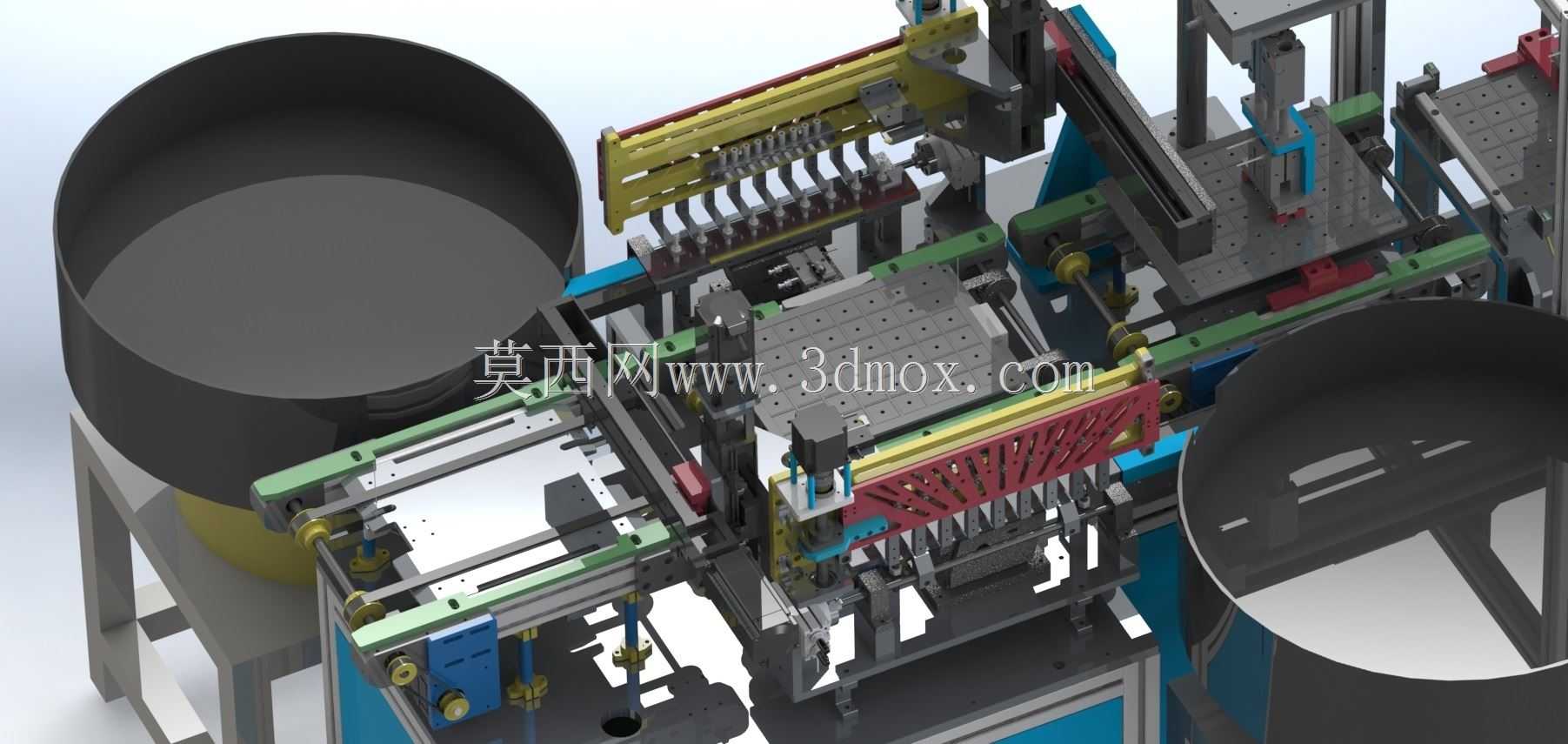

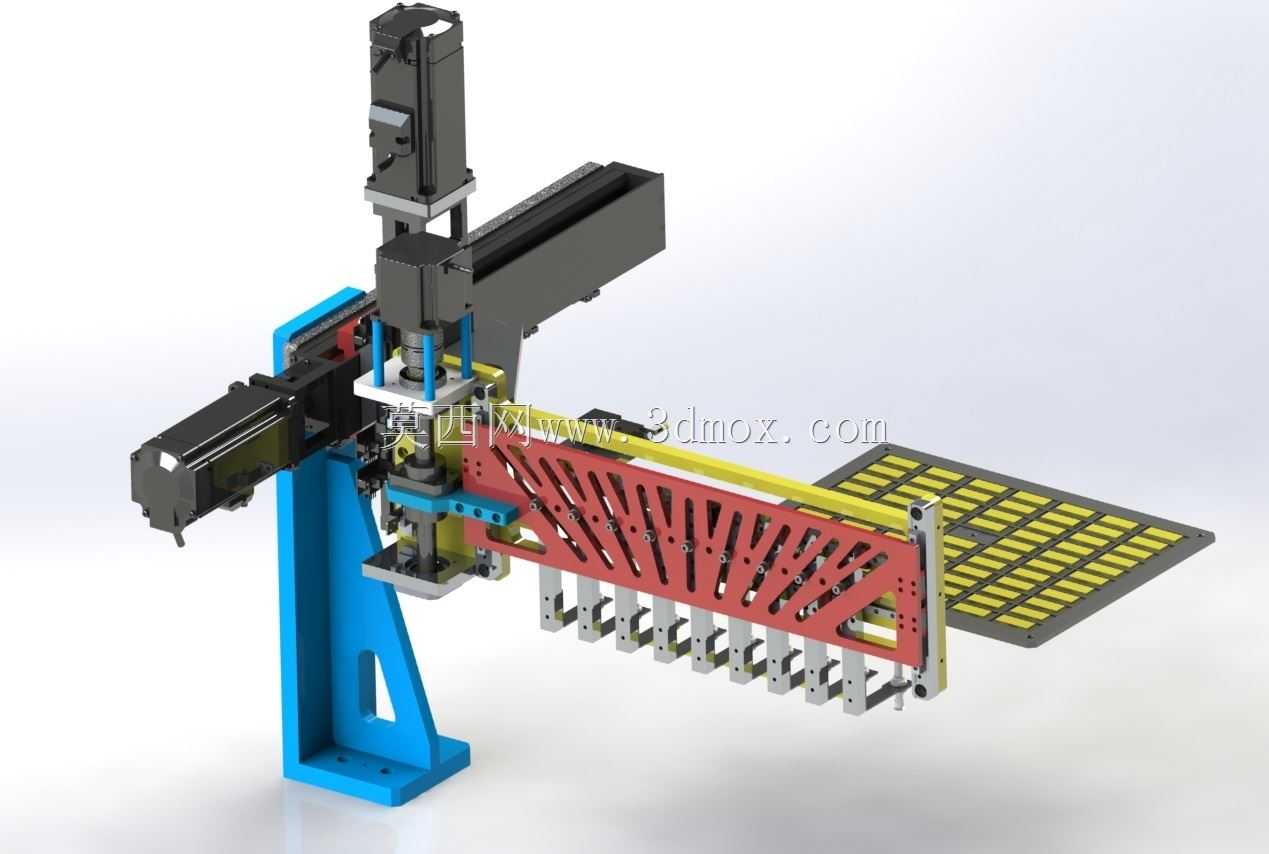

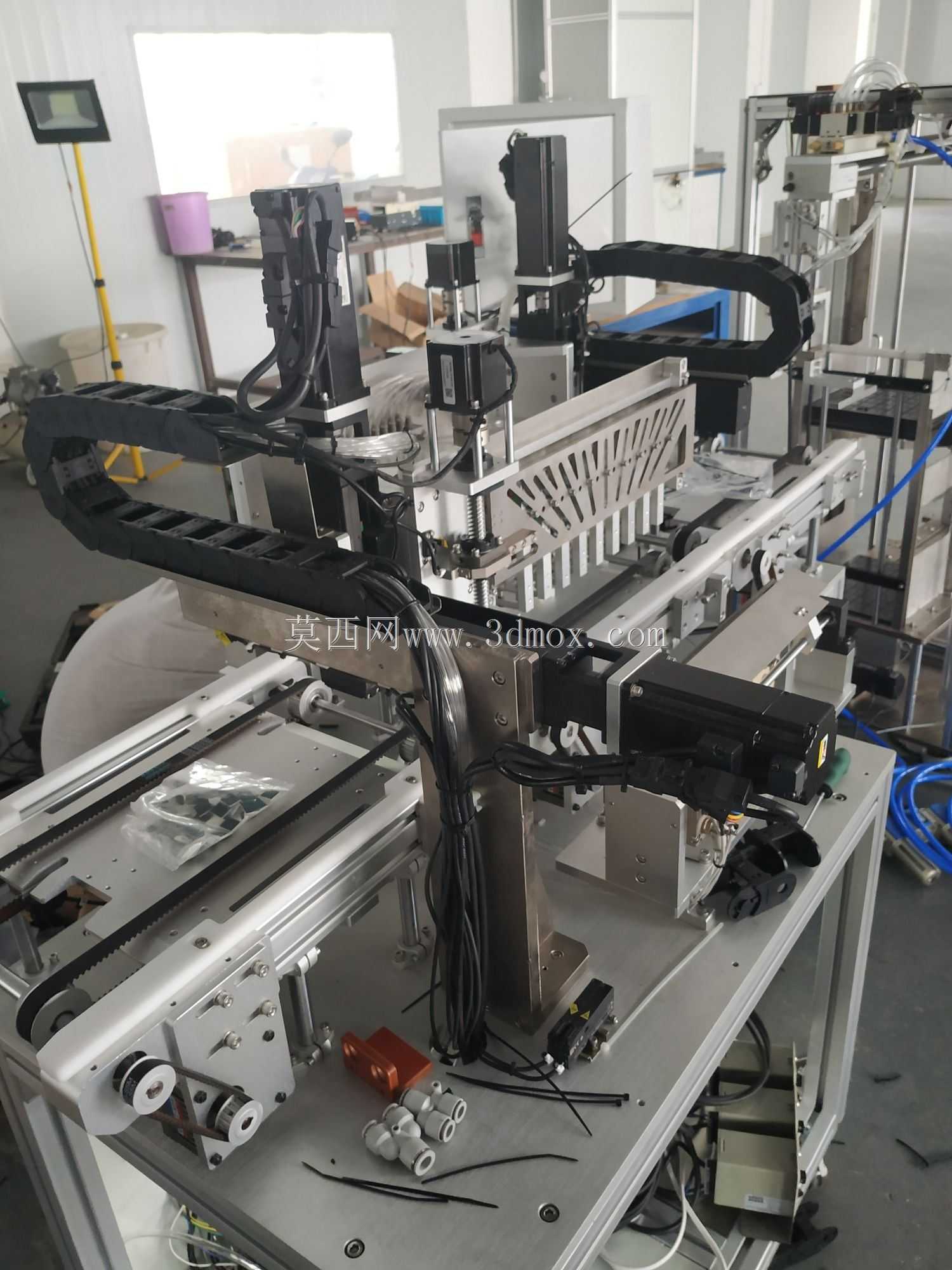

这套等距送料装置主要面向3C电子小零件、五金冲压件、塑胶注塑件的批量自动化加工场景，可直接对接冲床、注塑机、检测工位、组装工位的进料端，解决散件人工上料效率低、定位精度差、送料节拍不稳定的问题，在连接器插针、小五金件铆接、塑胶壳组装这类需要多工位同步等距作业的产线中适配性极强。设备整体采用铝型材框架搭配钣金封板的落地式结构，底部配置福马轮与可调脚杯，安装时无需预埋地脚螺栓，可直接在车间硬化地面完成调平固定，整体占地边界约1800mm×1200mm×1700mm，预留的维护空间仅需在设备正面与右侧各留出600mm通道即可，适配多数中小型加工厂的车间布局。设备左侧配置立式叠料料仓，可容纳堆叠状态的待加工载具或毛坯件，料仓采用单立柱导向结构，托料板通过线性导轨实现垂直升降，升降驱动采用伺服电机搭配同步带传动，可根据料堆高度实时调整托举位置，避免待加工件堆叠过高出现卡滞、塌料问题，料仓外侧设置透明亚克力防护门，既可以实时观察料仓余量，也能防止人员误触运动部件。中部为核心等距送料模组，采用多工位同步移栽结构，移载板上配置等距排布的夹爪或真空吸嘴，相邻工位的间距可根据加工需求调整，适配不同尺寸工件的多工位同步作业需求，移载模组的水平运动采用伺服电机搭配精密滚珠丝杠传动，垂直方向采用滑台气缸实现抬升与下压动作，重复定位精度可控制在±0.02mm以内，能够满足精密组装、检测工位的进料精度要求，模组上方配置触控式人机交互屏，可直接设置送料节拍、夹取压力、料仓补料阈值等参数，操作逻辑适配一线产线操作人员的使用习惯。右侧配置振动盘上料机构，针对散件无序来料进行自动排序送料，振动盘底座采用减震安装结构，避免振动传递到主机架影响送料精度，振动盘出口设置直振送料轨道，轨道末端配置分料定位机构，将排序完成的工件逐个定位到待取料位置，等待中部移载模组取料后送入后续工位，振动盘与主机架采用分体式安装，放置在独立的方管焊接支架上，可根据工件类型快速更换不同规格的振动盘盘体，缩短换型调试时间。设备的电气控制元件全部集成在中部柜体内部，柜体采用双开门结构，内部配置线槽与安装导轨，PLC、伺服驱动器、电磁阀等元件分层排布，接线端子预留20%的备用点位，方便后续增加检测、剔除功能时的线路扩展，柜体侧面设置散热通风孔，搭配防尘滤网，避免车间粉尘进入柜体内部影响电气元件寿命。气路部分采用汇流板集中供气，每个气路支路配置独立的调压阀与节流阀，可单独调整每个夹爪或吸嘴的工作压力，适配不同材质工件的取放需求，避免夹伤易碎塑胶件或吸力不足导致工件掉落。整套设备的送料节拍最快可达60次/分钟，可根据后端加工设备的作业速度灵活调整，等距送料的工位数量可根据工艺需求扩展，从4工位到12工位均可通过调整移载板长度与夹爪安装位置实现适配，无需改动主体机架与驱动结构，设备调试时可通过手动模式单步运行每个动作，方便排查卡料、定位偏差等问题，日常维护仅需定期给线性导轨、丝杠加注润滑脂，清理振动盘内的杂物即可，维护难度较低，适合中小型加工厂的自动化升级改造使用，无需对现有产线做大规模改动即可完成对接安装。
