赛车制动系统蒂尔顿主缸三维结构设计

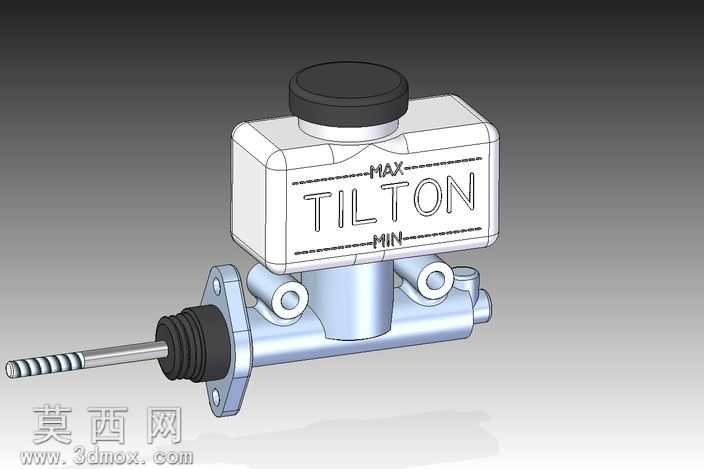

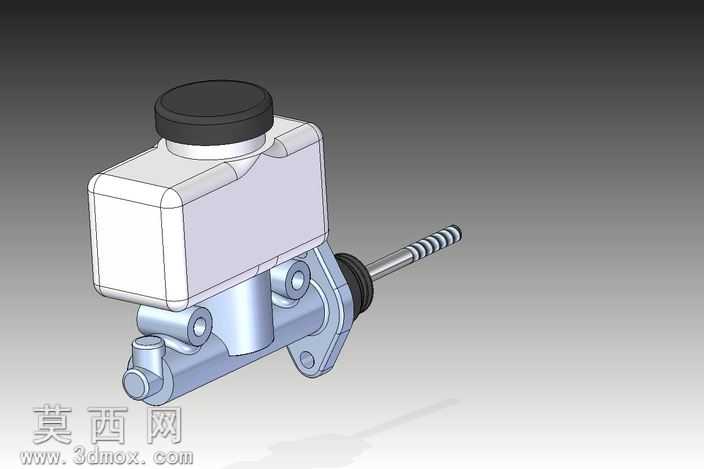

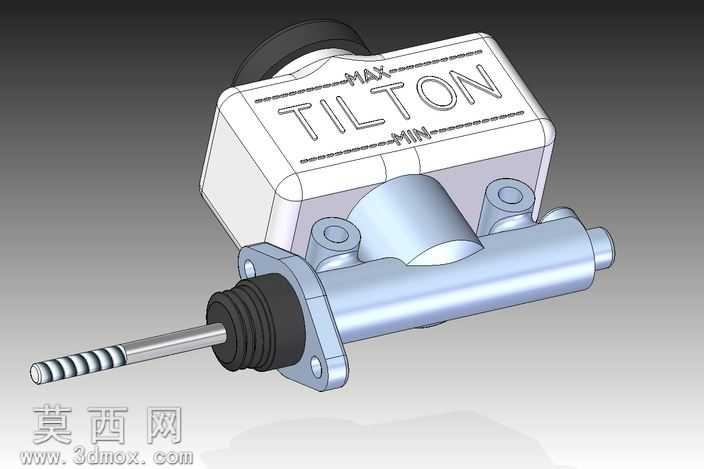

本作品为赛车制动系统配套的蒂尔顿主缸三维建模设计，整体建模过程依托三维机械设计软件完成，全程采用参数化建模逻辑保障各部件尺寸的精准匹配与可编辑性。建模阶段首先梳理主缸的核心功能结构，将整体拆分为储液罐体、主缸缸体、活塞推杆、密封组件、安装法兰、油液接口六大模块逐一构建：储液罐体部分采用半透明工程塑料质感的材质设定，建模时还原罐体表面的MAX、MIN液位标识刻度，顶部的密封加注盖采用旋合式结构建模，还原盖体的防滑纹理与密封唇边结构，保障储液腔的密闭性设计还原；主缸缸体部分采用金属铝合金材质设定，建模时严格匹配缸体内腔的活塞配合公差，表面的安装孔位、油液通路接口均按照实际安装尺寸构建，两个侧置的油液接口分别对应制动回路的进出油通路，接口处的连接螺纹、密封端面都做了精细化建模处理；活塞推杆部分采用高强度合金钢材质设定，推杆端部的螺纹调节结构、防尘波纹套、活塞密封环都做了分层建模，波纹套的褶皱形态按照实际橡胶件的形变规律做曲面优化，还原部件装配后的真实形态。渲染阶段采用工作室渐变背景布光，主光源从侧上方投射凸显金属部件的高光质感，辅助光源补光消除结构暗部阴影，透明储液罐部分调整了材质的折射与透明度参数，清晰展现罐体内部的液位标识与腔体结构，金属部件调整了粗糙度参数区分缸体的机加工面与安装面的质感差异，橡胶密封件、防尘套部分采用哑光橡胶材质，还原非金属部件的视觉特征。设计思路上参考了同类型Wilwood主缸的结构逻辑，重点优化了安装法兰的固定孔位布局，保障主缸在赛车车架上的安装适配性，储液罐与主缸本体的连接通路做了流畅的曲面过渡，避免油液流动出现阻滞，整体结构完全匹配赛车制动系统的液压传动需求，各部件的装配间隙、配合关系都按照实际工业装配标准设定，可直接用于制动系统的结构验证、装配模拟与教学演示使用。
