饲料给水管道用法兰连接止回阀结构设计

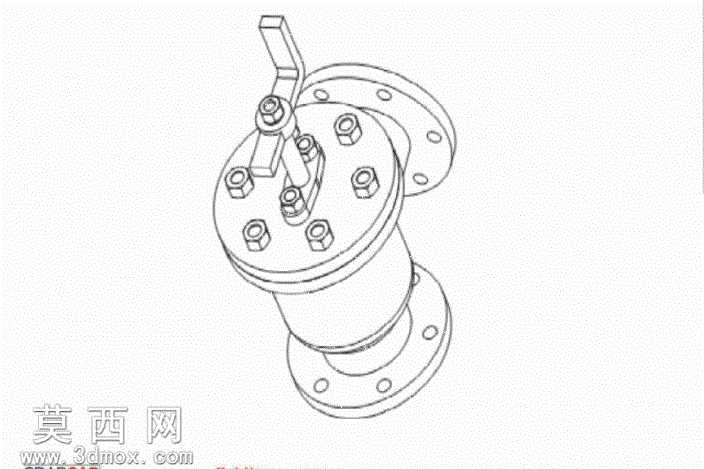

本模型为饲料输送配套给水系统所用的法兰式止回阀，采用三维参数化建模完成整体装配设计，建模过程中严格遵循阀门通用设计规范，对各零部件的配合公差、装配层级进行了完整还原。模型整体采用立式法兰连接结构，上下两端均设置带螺栓孔的圆形法兰盘，可直接与同通径的给水管道法兰对接，适配饲料生产场景中给水、配料管路的安装需求。阀盖部分采用周向均布的六角螺栓与阀体紧固连接，建模时还原了螺栓的六角头结构、螺纹配合特征，同时在阀盖顶部设置了带扳动手柄的启闭辅助结构，可用于手动校验阀瓣的启闭灵活性，方便设备安装后的调试与日常维护。模型完整还原了止回阀的内部流道结构与阀瓣活动空间，阀体采用流线型变径腔体设计，可降低介质流动过程中的阻力损失，适配洁净给水介质的输送需求，避免在饲料生产供水环节出现介质滞留、杂质沉积的问题。建模过程中对所有金属零部件统一赋予了碳钢材质属性，对密封面位置做了结构区分，清晰展现了法兰密封面、阀瓣密封面的配合位置，装配关系完全按照实际阀门的组装顺序搭建，从底部法兰入口到顶部阀盖组件，依次完成阀体、阀瓣、密封件、阀盖、紧固螺栓、操作手柄的层级装配，各部件之间不存在干涉问题，可直接用于装配干涉校验、管路布局模拟，也可作为同类型阀门结构优化的参考基础。该止回阀的结构设计兼顾了饲料生产场景的使用需求，法兰连接形式安装拆卸便捷，顶部的手动操作结构可在管路检修时快速确认阀件状态，周向均布的紧固螺栓可保证阀盖与阀体之间的密封压力均匀，避免给水输送过程中出现渗漏问题，整体结构紧凑，流道顺畅，能够满足低压给水系统的止回功能需求，防止管路中的介质倒流影响饲料配料的精度与供水系统的稳定性。
