剖视结构安全阀门三维设计作品

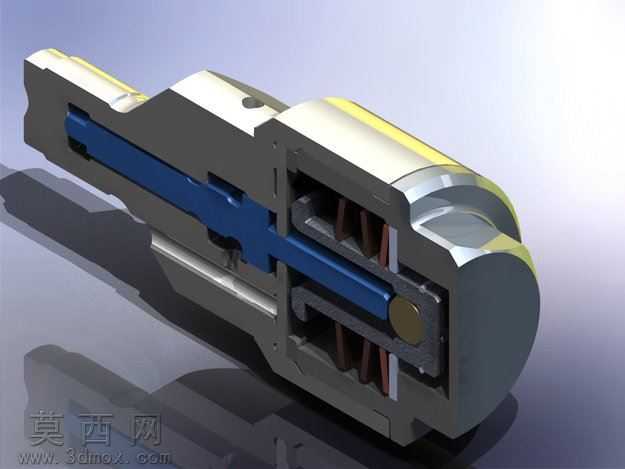

本作品为安全阀门的全参数化三维建模成果，建模过程中严格遵循机械设计规范，对阀门的每一处结构细节都做了精准还原，通过剖视视角完整呈现阀门内部的装配关系与工作原理。建模阶段先梳理安全阀门的整体组成逻辑，将整体结构拆分为阀体外壳、内部阀芯组件、弹性复位部件、密封结构、端盖连接部件等独立模块，逐一对单个零件进行草图绘制、特征拉伸与切除，保证每个零件的尺寸公差符合通用阀门设计的行业标准，同时对零件间的装配约束做了严谨校验，避免出现干涉错位的问题。材质设置上结合工业阀门的实际用材做了区分，阀体外壳采用金属哑光灰的铸铁材质表现，突出壳体的厚重承压属性；内部阀芯杆件做了深蓝色的金属氧化处理质感，和壳体形成清晰的视觉区分，便于观察内部传动路径；弹性复位部件采用红棕色的弹簧钢材质，还原弹簧部件的金属纹理；端盖部分做了金属切削后的亮面质感，表现机加工零件的光洁表面，不同材质的粗糙度、反光度参数都经过反复调试，让整体视觉效果贴近真实工业产品的质感。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方投射，勾勒出阀门整体的轮廓线条，同时在剖视切面处补充辅助光源，让内部的弹簧、阀芯、密封件等细小结构都能清晰展现，阴影做了柔化处理，避免过重的阴影遮挡结构细节，背景采用浅渐变灰色，突出阀门主体的结构表现。设计思路上围绕安全阀的核心泄压功能展开，内部结构的排布充分考虑介质压力作用下阀芯的运动行程，弹簧的安装位置、阀芯与阀体的配合间隙都做了合理的结构规划，既保证阀门在超压状态下可以顺畅开启泄压，也能在压力回归正常区间后依靠弹簧弹力快速复位密封，整体结构紧凑，装配逻辑清晰，可用于机械结构教学、阀门产品方案展示、工业设计参考等场景，完整展现了安全阀门从外部壳体到内部核心功能部件的全部结构特征。
