带手动操作轮的法兰式耳轴球阀三维设计

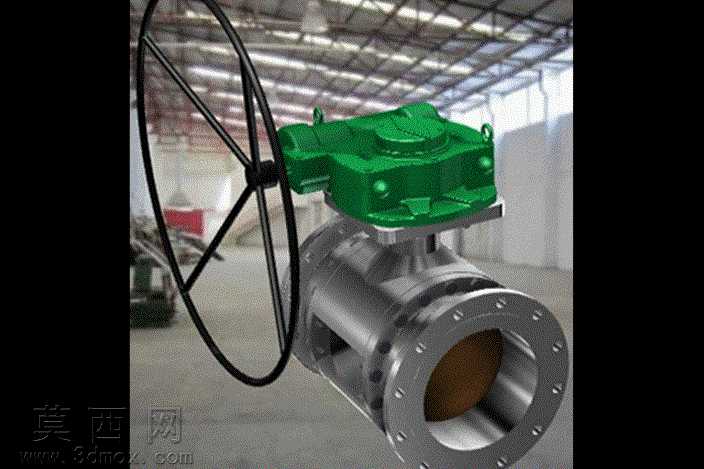

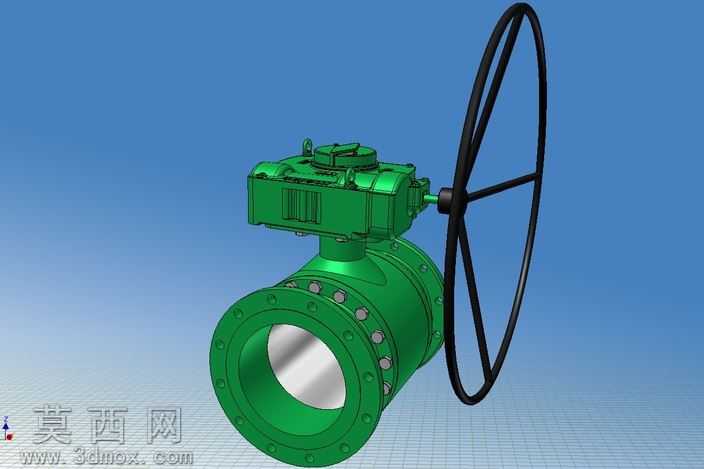

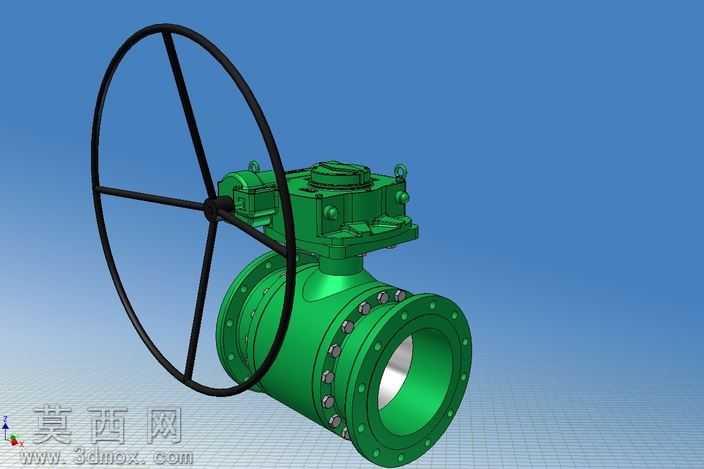

本作品为法兰连接式耳轴球阀的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全结构1:1等比例构建，首先梳理球阀的核心功能逻辑：该阀作为管道系统中截断或接通介质的核心控制元件，采用耳轴式球体支撑结构，区别于浮动球阀的无支撑球体设计，耳轴结构可将介质作用在球体上的推力传递至上下阀杆轴承，大幅降低阀座承受的载荷，适配高压大口径的工业管路使用场景。建模过程中优先完成核心通流部件球体的参数化绘制，精准控制球体通径与法兰通径的同轴度，球体表面做高光金属材质渲染，模拟抛光不锈钢的密封面质感，还原金属密封面的低粗糙度视觉特征。阀体部分采用铸钢件的建模逻辑，对外表面的铸造圆角、法兰盘的螺栓孔阵列、阀体中缝的连接螺栓排布做全细节还原，每一颗螺栓的六角头、螺纹段都做实体建模而非贴图替代，法兰密封面的水线纹理也通过凹凸贴图结合实体刻线实现，还原真实法兰的密封结构特征。上部的齿轮驱动执行器部分，完整还原了电动执行器壳体的散热筋结构、接线端的凸台结构，侧方配套的手动操作轮采用三辐条轮式结构，轮缘做圆弧过渡处理，手轮与驱动轴的连接键槽、锁紧螺母都做了结构还原，手动操作结构的设计是为了在驱动装置断电或故障时，可通过手动方式完成阀门的启闭操作，提升设备的应急操作可靠性。材质渲染阶段，阀体与执行器壳体采用哑光深绿色工业漆材质，调整材质的粗糙度参数模拟铸钢件喷漆后的漫反射效果，手轮采用哑光黑色金属材质模拟铸铁手轮的质感，球体与阀杆部分采用高反光抛光不锈钢材质，通过环境贴图反射模拟金属表面的光影效果，不同部件的材质区分清晰，可直观分辨各功能模块的结构边界。结构设计上严格遵循耳轴球阀的装配逻辑，上下阀杆与球体的连接位置、阀座密封圈的安装槽、阀体与执行器的连接法兰、填料函的密封结构都做了完整表达，所有装配间隙都按照实际工业产品的装配公差做预留，不存在结构干涉问题，整体模型可直接用于产品结构展示、装配工艺模拟、管路系统的数字化布站仿真使用，设计过程中兼顾了结构的工程实用性与三维展示的视觉效果，既保证了工业结构的严谨准确，也通过渲染材质的调整让模型具备清晰的视觉辨识度，能够直观展现该类带手动备用操作结构的法兰耳轴球阀的完整构造特征。
