带沟槽环形塑料密封垫圈结构设计

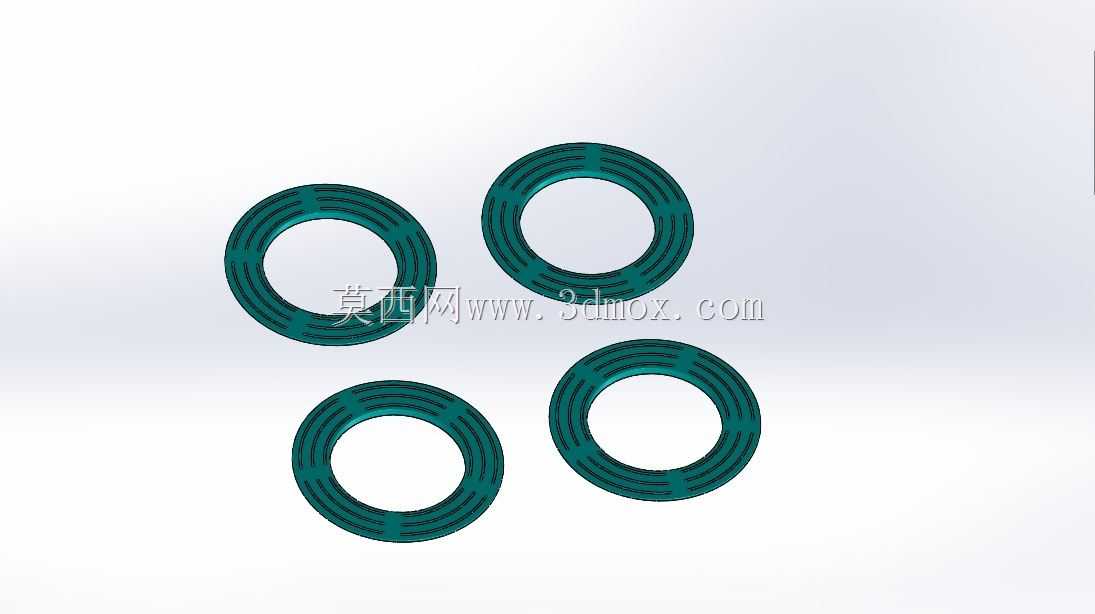

　　这类带多道环形沟槽的塑料垫圈，在流体管路连接、低压气动系统、小型家电壳体密封、汽车内饰线束过孔防护等场景中应用十分广泛，不同于常规平垫圈仅承担载荷分散的作用，该类零件核心功能是实现接触面的静密封，阻断流体、粉尘沿装配缝隙的渗透路径。从结构设计逻辑来看，零件整体为等壁厚环形结构，内外径的尺寸公差需要匹配对应安装轴与安装孔的配合间隙，通常内径与适配轴采用小间隙配合，单边间隙控制在0.1-0.2mm区间，避免装配后出现偏心导致密封压力分布不均，外径则根据安装沉孔的尺寸预留0.15-0.25mm的容差，保证零件可以顺利嵌入安装位，不会出现卡滞或装配后旷量过大的问题。零件表面的多道同心环形沟槽是功能核心，

　　沟槽的深度通常设置为材料厚度的1/4-1/3，宽度根据密封压力等级调整，低压工况下沟槽宽度可设置为1.2-1.8mm，相邻沟槽的间距保持在2-3mm，当两个装配面压紧时，沟槽边缘的塑料材料会产生微量弹性形变，在接触面上形成多道连续的环形密封线，相比平面接触的密封结构，多道沟槽的设计可以在相同压紧力下获得更高的接触比压，同时沟槽本身可以容纳装配面残留的微小杂质、加工刀痕造成的凸起，避免硬颗粒夹在密封面之间形成渗漏通道。在材料选择层面，这类零件通常选用具备一定弹性和耐介质性能的热塑性塑料，比如改性PP、尼龙或者柔性PVC，根据接触介质的不同调整材料配方，接触水基介质的场景可选用普通共聚PP，接触弱酸碱或油类介质的场景则选用增韧尼龙，

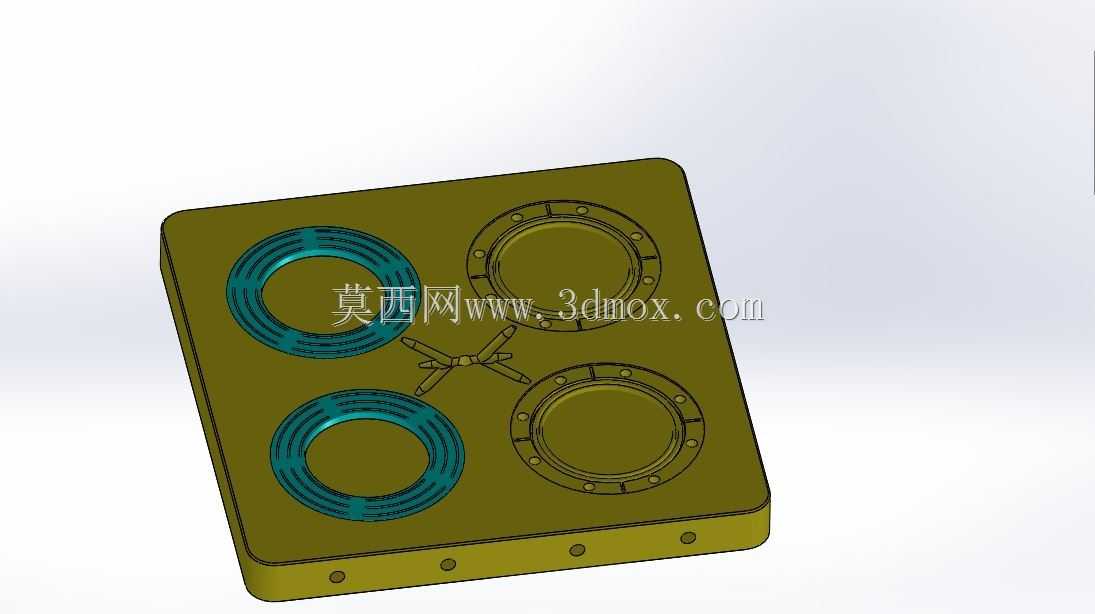

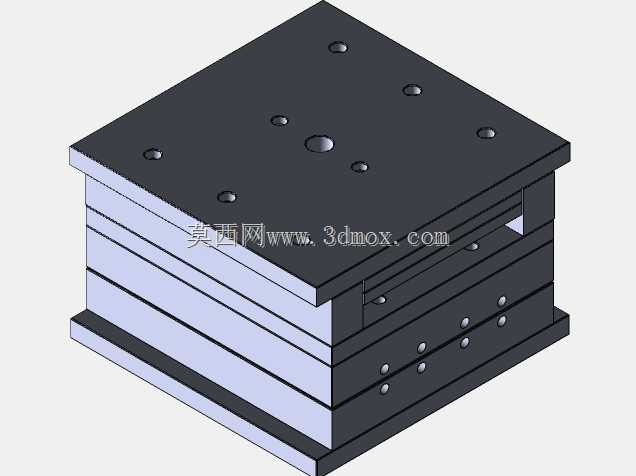

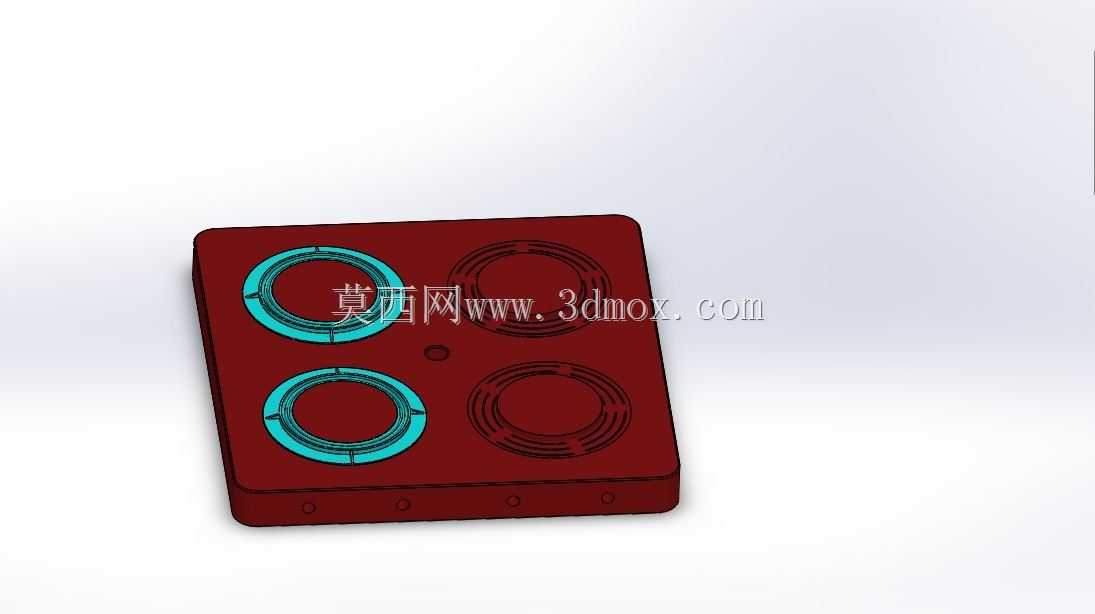

　　保证零件在长期使用过程中不会出现材料脆化、溶胀导致密封失效的问题。设计过程中需要重点关注零件的壁厚均匀性，整个环形截面的壁厚差不能超过0.3mm，避免注塑生产过程中出现缩痕、翘曲变形，导致零件平面度超差，装配后局部出现缝隙。零件的上下两个端面需要保证足够的平面度，平面度公差通常控制在0.05mm以内，端面不能有飞边、缺料、银丝等注塑缺陷，否则会直接影响密封性能。安装边界方面，这类垫圈的压紧量需要控制在合理范围，通常装配后的轴向压缩量为零件原始厚度的10%-15%，压缩量过小会导致接触压力不足无法形成有效密封，压缩量过大则会导致塑料材料产生塑性形变，长期使用后出现应力松弛，密封性能快速下降。在实际选型应用中，

　　需要根据安装位置的工作压力、工作温度、接触介质类型匹配对应的材料和沟槽参数，比如在常温常压的家电线束过孔位置，可选用壁厚稍薄、沟槽数量较少的规格，降低零件成本；在低压气动回路的管接头位置，则需要适当增加沟槽数量，提升密封可靠性，同时选用耐油性能更好的材料，避免管路中的润滑油雾对材料造成侵蚀。建模过程中需要对沟槽的棱边做0.1mm左右的小圆角处理，避免棱边过于尖锐在装配压紧时出现应力集中，导致零件边缘开裂，同时圆角结构也可以在注塑生产时改善材料的流动状态，降低填充难度，减少成型缺陷。这类环形密封垫圈属于大批量应用的标准类五金配件，结构看似简单，但每一处尺寸参数的设计都直接影响最终的使用性能，从沟槽的深宽比、壁厚的均匀性到公差配合的选择，都需要结合实际应用场景的工况反复校核，才能保证零件在装配后稳定实现密封功能，避免出现渗漏、脱落、过早老化失效等问题。
