110mm外径CPU散热风扇防护网罩

　　日常做桌面级PC散热改装、工控机内部风道搭建的时候，经常会碰到裸露的轴流散热风扇存在安全隐患的问题——不管是装机时排线误触扇叶造成扇叶打坏、线材破损，还是设备外露运行时杂物卷入扇叶，或是运维人员调试时误碰转动部件，都需要适配尺寸的风扇罩做物理防护。这款风扇罩就是针对常规80/90mm安装孔距的110mm外径轴流风扇设计的防护构件，核心作用就是在不明显阻碍风道流通的前提下，隔绝扇叶与外部物体的直接接触，规避运行风险。

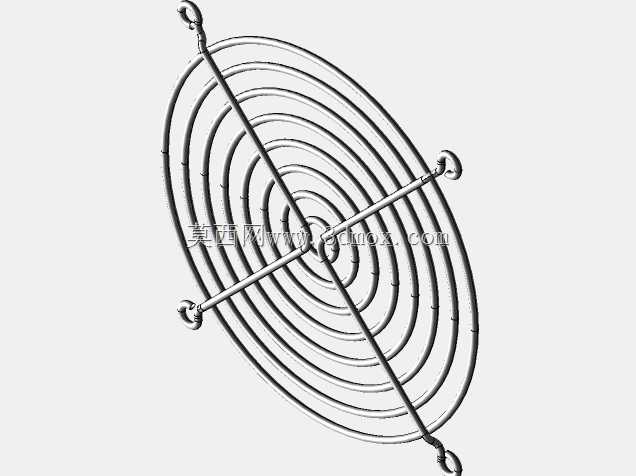

　　从结构设计逻辑来看，这款网罩采用同心圆环形筋条搭配十字交叉支撑筋的布局，没有采用容易产生风噪的密纹网结构，环形筋的间距经过反复调整，既可以保证手指无法直接穿过触碰扇叶，满足基础的安全防护要求，又能尽可能减少对进出风气流的切割，避免额外的风阻与紊流噪音，不会因为加装防护网造成风扇散热效率出现明显衰减。四个安装端的挂钩结构做了圆弧过渡处理，没有尖锐的棱角，安装时可以直接卡入风扇四角的安装孔位，不需要额外的螺丝固定，拆装效率很高，也不会因为螺丝突出影响风扇的安装贴合度，适配常规机箱风扇位、工控机散热位的安装空间。

　　尺寸边界上，这款网罩的外环直径为110mm，四个安装挂钩的孔间中心距为91mm，刚好适配市面上绝大多数标准90mm规格的CPU散热风扇、机箱排风风扇，安装后不会突出风扇端面过多，不会和机箱侧盖、CPU散热塔、内存马甲等周边部件产生干涉，不管是新装机做防护加装，还是旧设备散热系统的改造替换，都能直接匹配安装，不需要额外对安装位做二次加工。

　　实际工程应用中，这类风扇罩除了民用PC装机场景，还可以用在小型工控机柜、嵌入式计算设备、桌面级3D打印机散热风扇的防护上，只要是对应安装孔距、外径尺寸的轴流风扇，都可以适配使用。结构上所有的筋条连接处都做了圆角过渡，没有应力集中的尖角位置，不管是采用金属线材弯折焊接成型，还是采用阻燃PP/ABS注塑成型，都能保证足够的结构强度，日常拆装、设备搬运过程中不容易出现变形、断裂的问题，长期使用也不会因为风扇运行的持续振动出现松脱的情况。

　　做三维建模的时候，这个构件的建模逻辑也很清晰，先绘制同心圆的筋条路径，再绘制十字交叉的支撑筋，最后在四个端点绘制挂钩的卡合结构，整体建模过程不需要复杂的曲面操作，重点是把控环形筋的间距、支撑筋的厚度，既要保证防护性能，又要控制整体重量，避免给风扇安装位增加额外的负载。同时安装挂钩的尺寸要和标准风扇安装孔的公差做匹配，保证卡合后有足够的预紧力，不会因为风扇运行的振动出现异响或者脱落。

　　很多结构设计新手做散热系统配套防护件的时候，容易走两个极端，要么把网罩的筋条做的太密，风阻太大影响散热效率，要么筋条间距过大，起不到应有的防护作用，这款网罩的尺寸比例刚好平衡了防护性能与通风性能的需求，不管是直接拿来生产做配件，还是作为同类型防护网设计的参考样件，都有很高的实用价值。在实际选型的时候，只需要确认风扇的安装孔距、自身外径尺寸，就可以判断这款网罩是否适配，不需要做额外的结构修改，能大幅缩短散热配套件的设计选型周期。
