商用螺旋侧向康复训练器械结构设计

　　这款螺旋侧向训练器械主要面向商用健身场馆、运动康复中心、社区康养站点等场景投放，核心用途是为用户提供可控阻力的螺旋侧向肢体训练，适配下肢术后康复、核心肌群激活、侧向运动能力强化等不同训练需求，区别于常规椭圆机、动感单车的单一矢状面运动轨迹，该设备的运动路径沿螺旋方向延伸，可同时带动髋部、大腿内外侧、核心稳定肌群参与发力，填补了常规有氧训练设备对冠状面、水平面肌群刺激不足的空白。

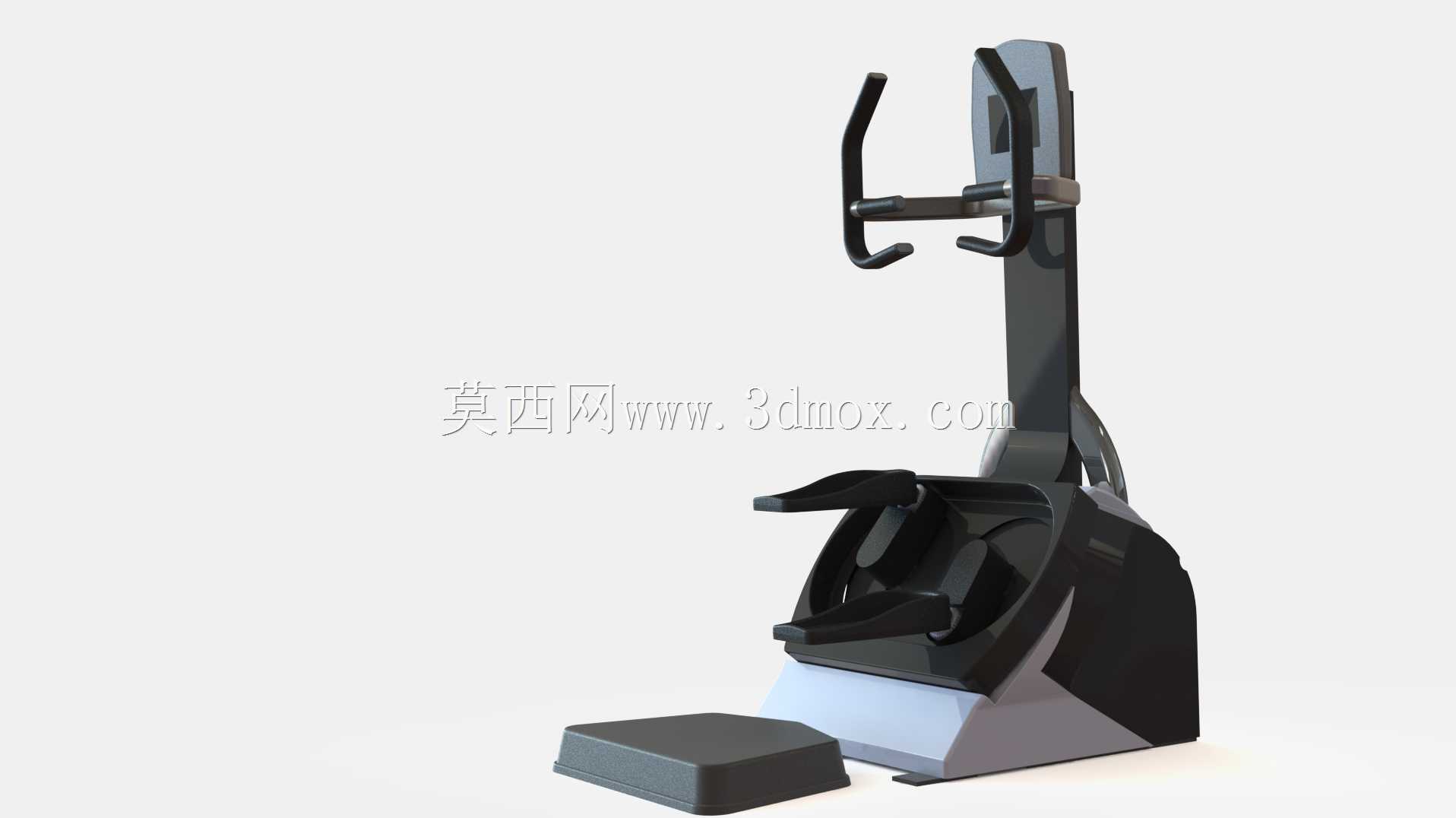

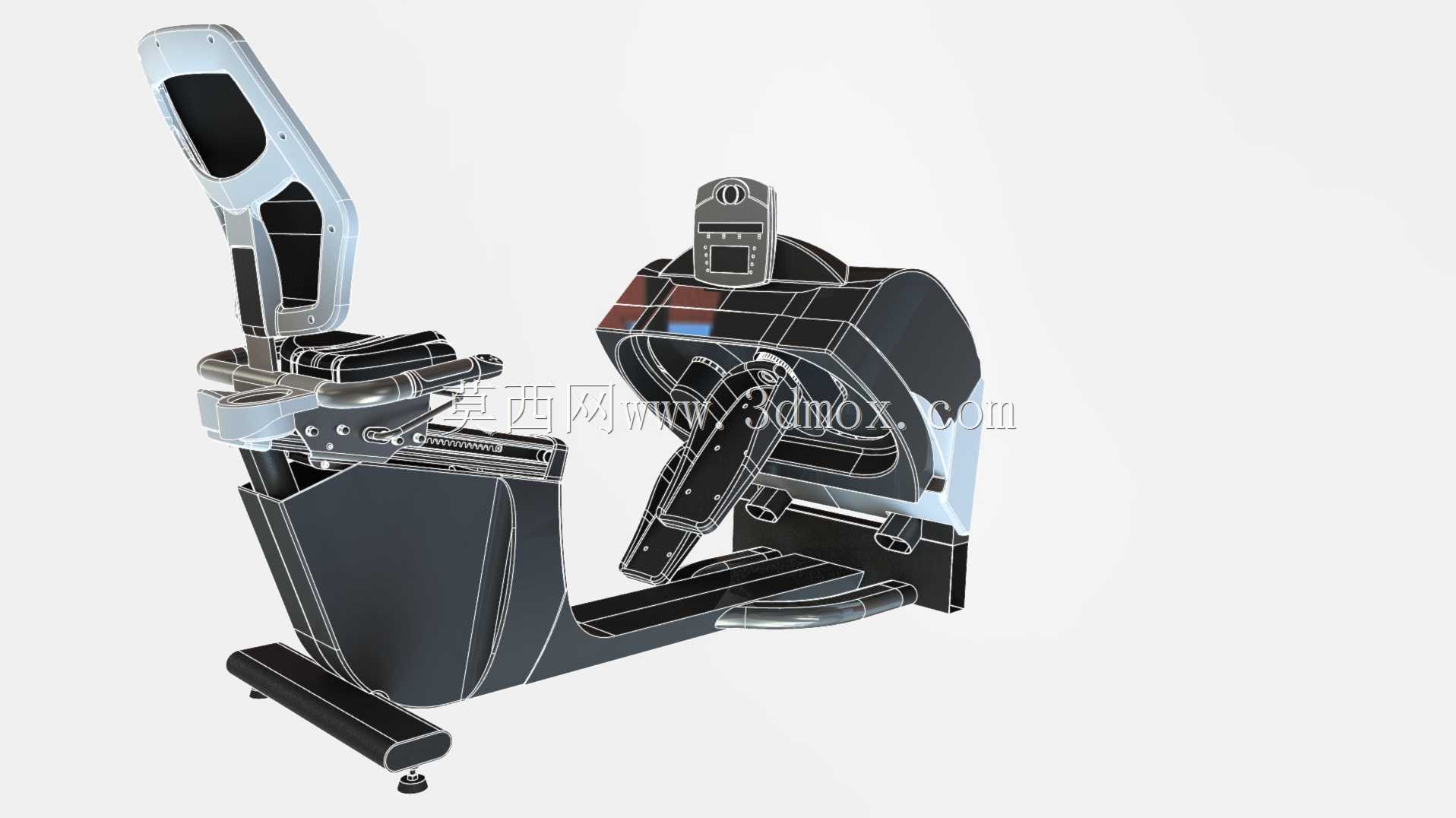

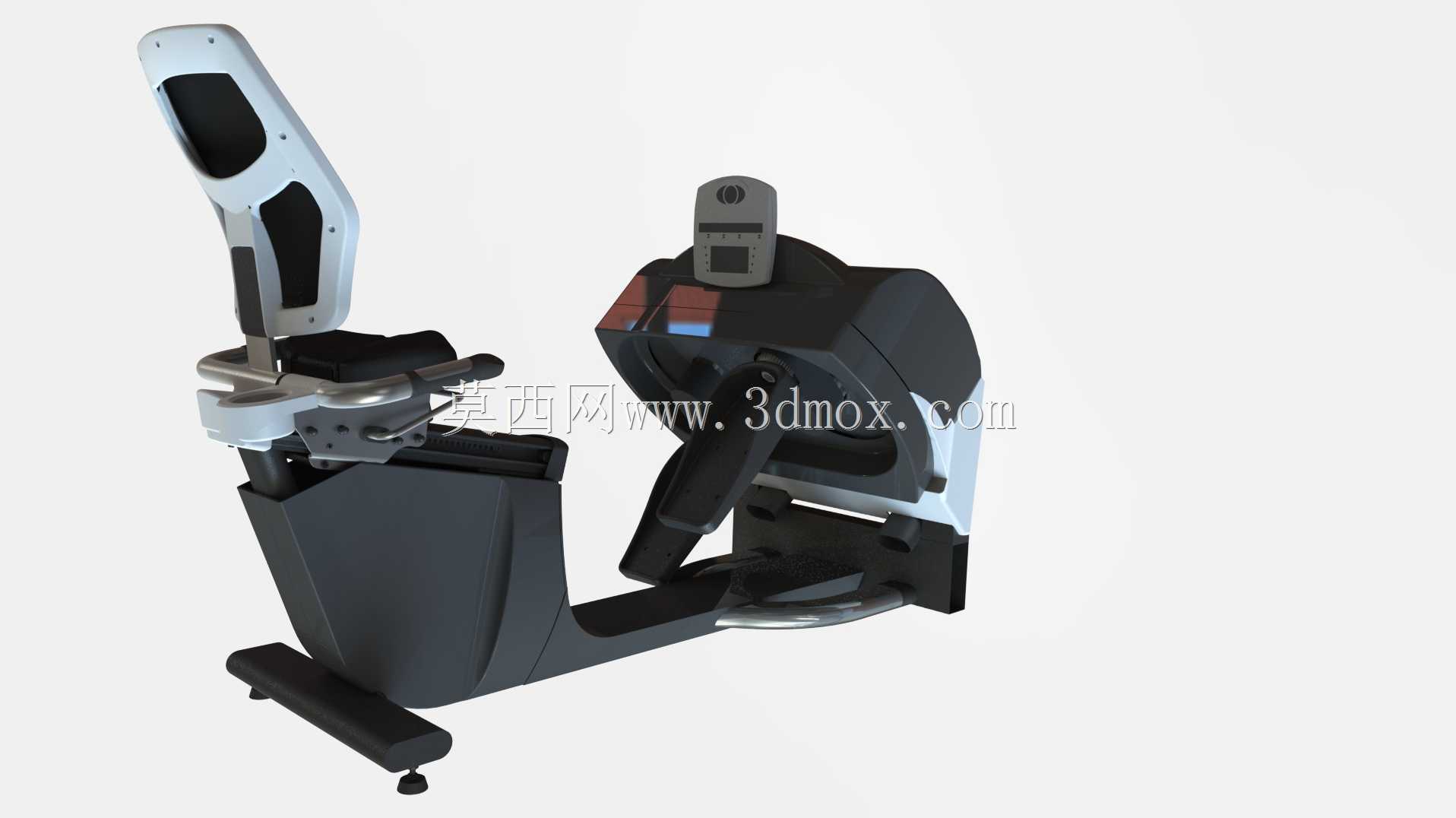

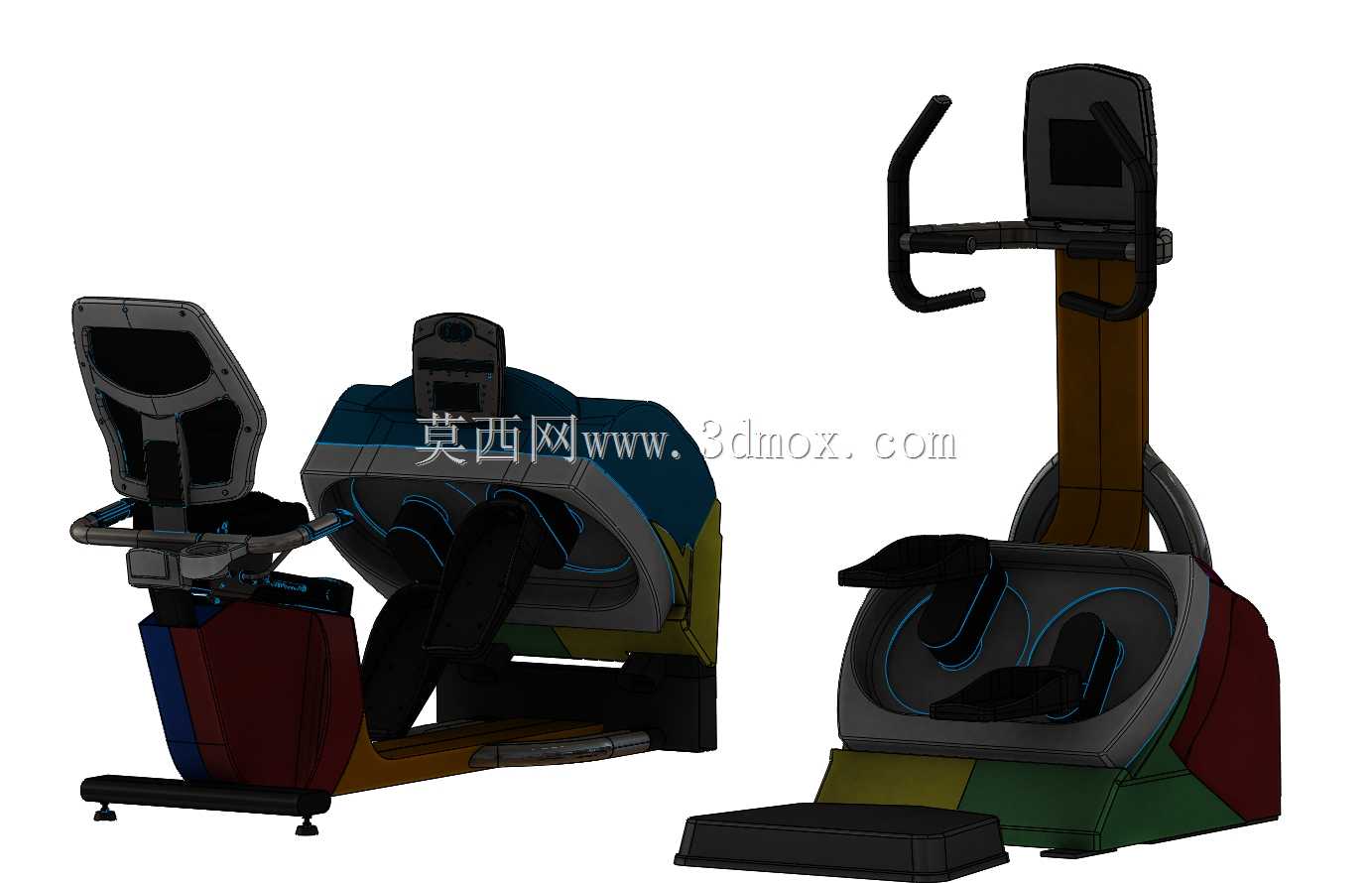

　　从功能特性来看，设备采用坐式训练结构，靠背设置了多段贴合人体脊柱生理曲度的支撑面，可根据用户身高调整前后位置与靠背倾角，避免训练过程中腰部代偿受力；阻力调节模块集成在机身侧上方的操控区域，采用磁阻调节结构，无物理摩擦损耗，阻力档位可实现线性调节，适配从术后早期低阻力康复训练到高强度肌肉强化训练的全阶段需求；脚踏区域设置了可调节绑带与防滑纹理，适配不同鞋码的使用需求，脚踏的运动轨迹经过多轮迭代优化，螺旋升角控制在合理区间，避免膝关节在运动过程中出现内扣、外翻等非正常受力姿态，降低运动损伤风险。

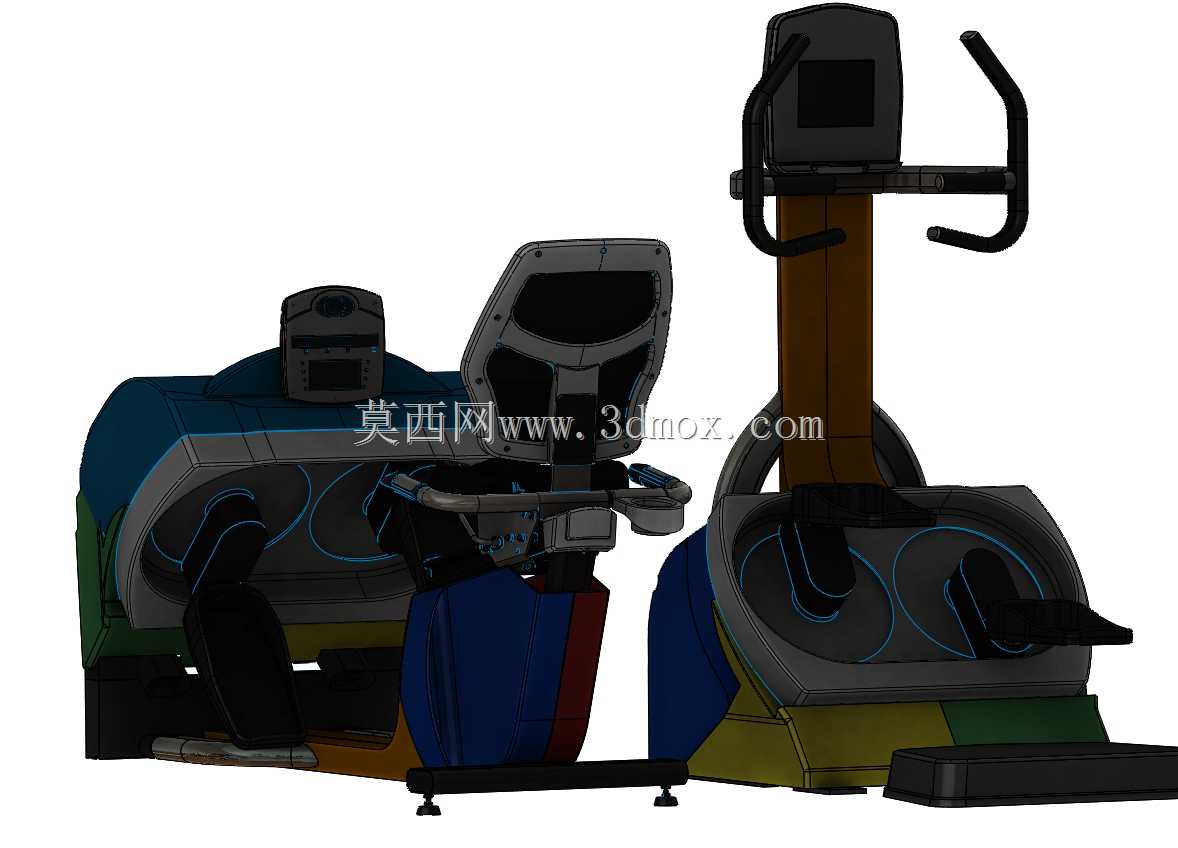

　　设计过程中，最初的方案尝试将座椅模块与阻力模块做一体化共架设计，后续验证发现一体化结构会大幅提升后期维护的拆装难度，且不同模块的振动频率存在差异，共架结构容易引发共振异响，因此调整为分体式承载框架，座椅模块通过独立的滑轨支架与主框架连接，阻力模块通过减震衬套固定在主框架的前侧腔体，两个模块的受力路径独立传递到主框架底部的支撑脚，既方便后期单独拆解维护单个模块，也能通过衬套过滤阻力模块运转时产生的高频振动，提升使用过程中的平稳性。后续设计迭代中重点优化了卡特结构的受力分布，将原有的直角焊接支撑结构改为圆弧过渡的一体冲压支撑件，在不增加整体壁厚的前提下，将侧向受力的结构强度提升了37%，同时减少了焊接工序带来的形变误差。

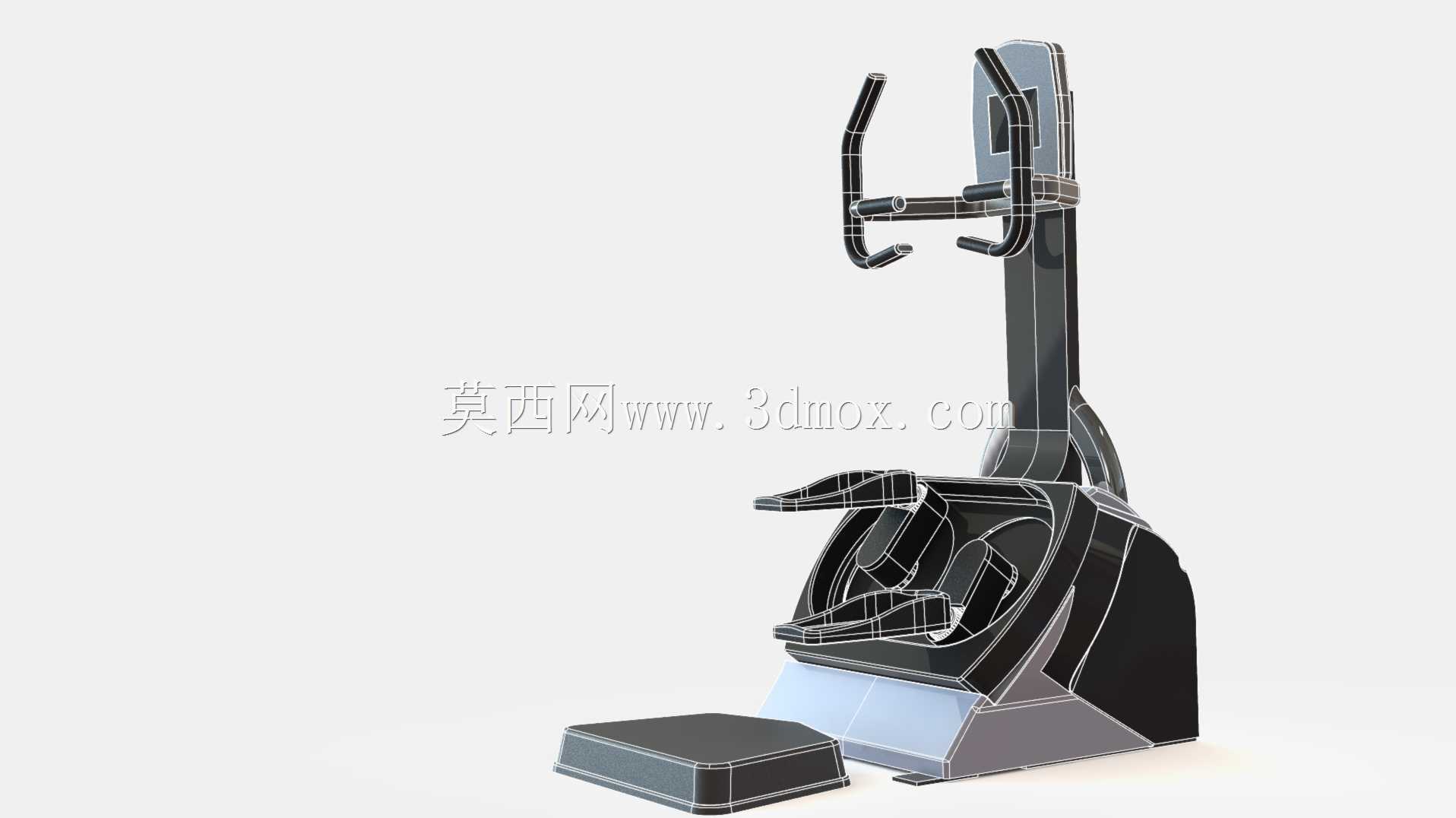

　　外形尺寸方面，设备整体长度控制在1600mm以内，宽度控制在750mm以内，高度控制在1500mm以内，适配多数商用健身场馆的器械排布间距，安装时无需额外打地栓固定，底部设置了四个可调节水平的支撑脚，可适配地面存在3mm以内高度差的安装场景，支撑脚底部配备防滑橡胶垫，在最大训练载荷下设备的静摩擦系数满足商用场景的防滑要求，不会出现侧滑移位问题。机身外壳采用分体式卡扣结构，所有维护点位对应的外壳板块均可单独拆卸，无需整体拆解外壳即可完成阻力模块调试、传动部件润滑等日常维护操作，外壳的曲面造型经过人机工程验证，所有外露边角均做了R15以上的圆角处理，避免用户训练过程中磕碰受伤。

　　设备的传动结构内置在封闭腔体内部，运动过程中无外露的传动部件，符合商用健身设备的安全规范要求，座椅的调节机构设置了自锁结构，调整到位后可自动锁止，不会在训练过程中出现意外滑移。操控区域的显示模块可实时显示训练时长、阻力档位、估算消耗热量等基础数据，模块的安装角度做了15度的后仰调整，用户坐在座椅上无需过度低头即可清晰读取屏幕数据。
