达芬奇齿轮弹射机构复刻设计

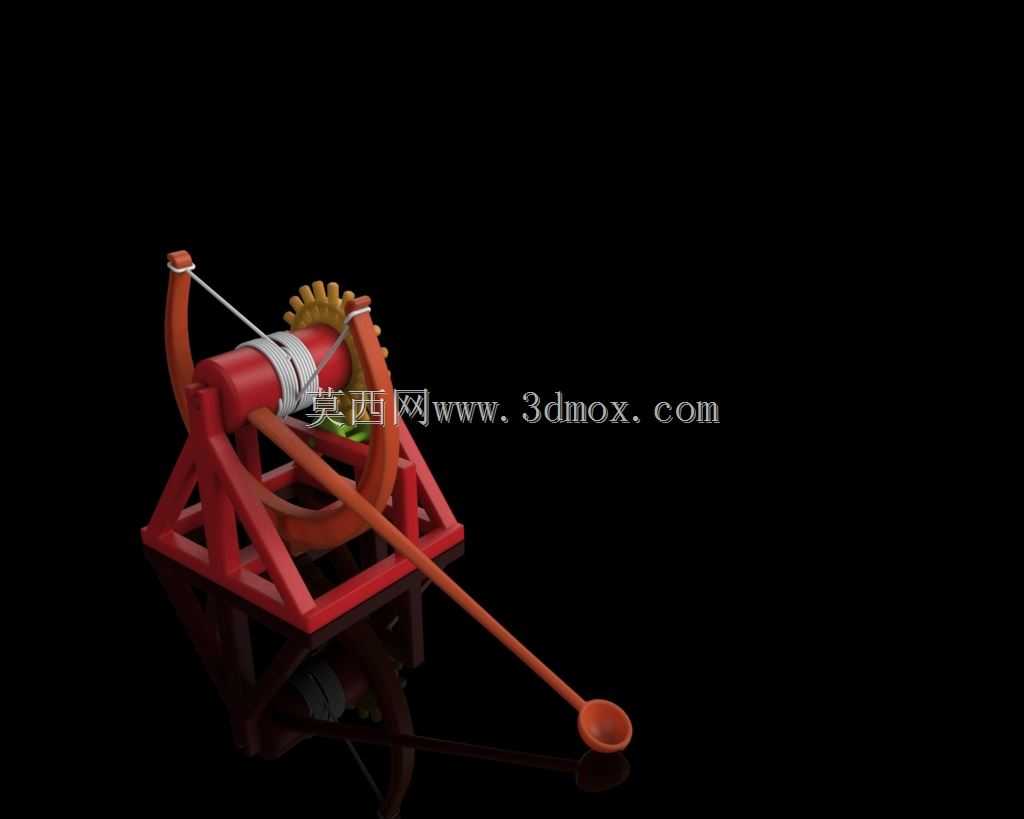

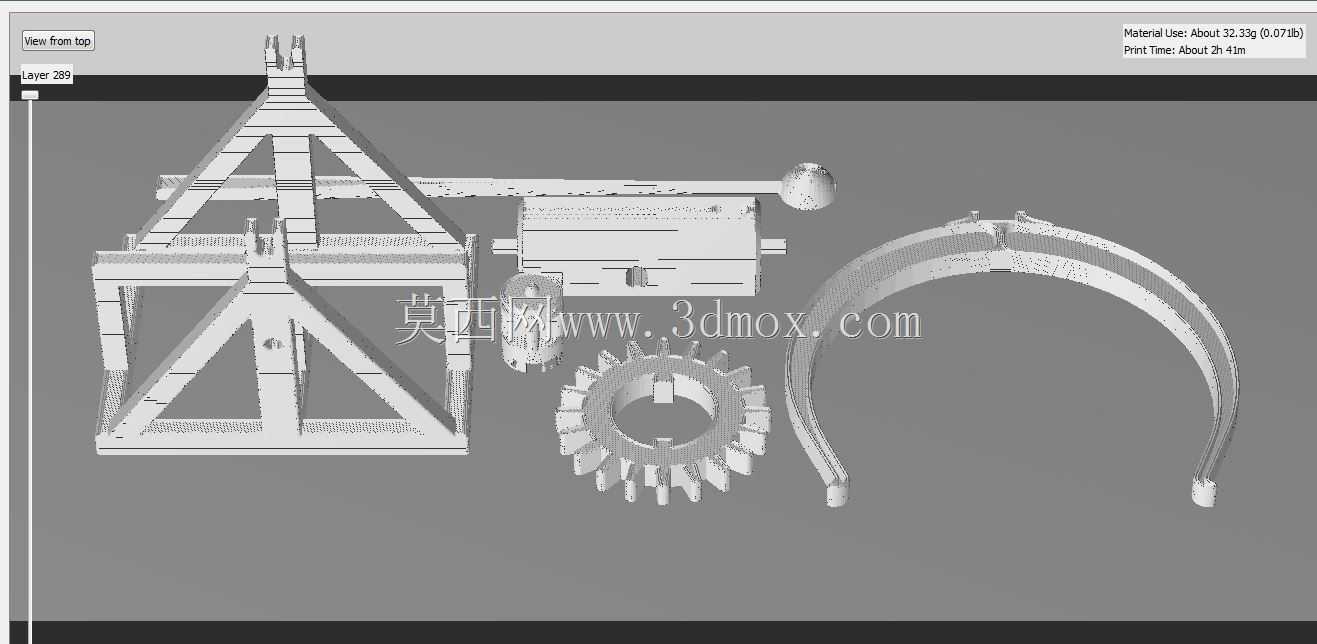

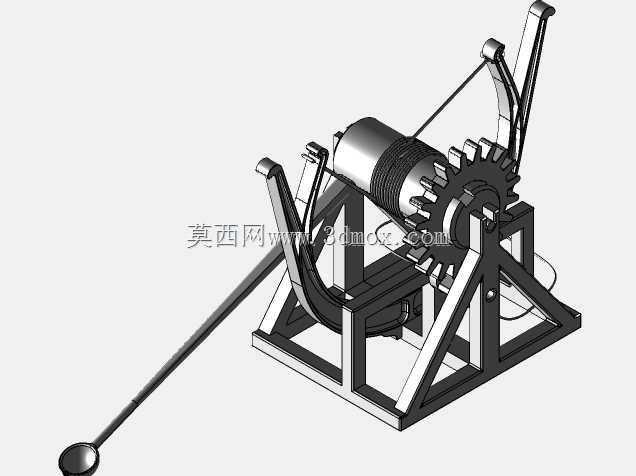

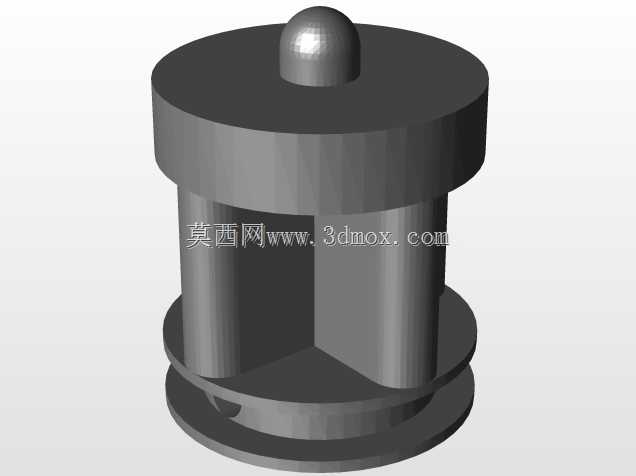

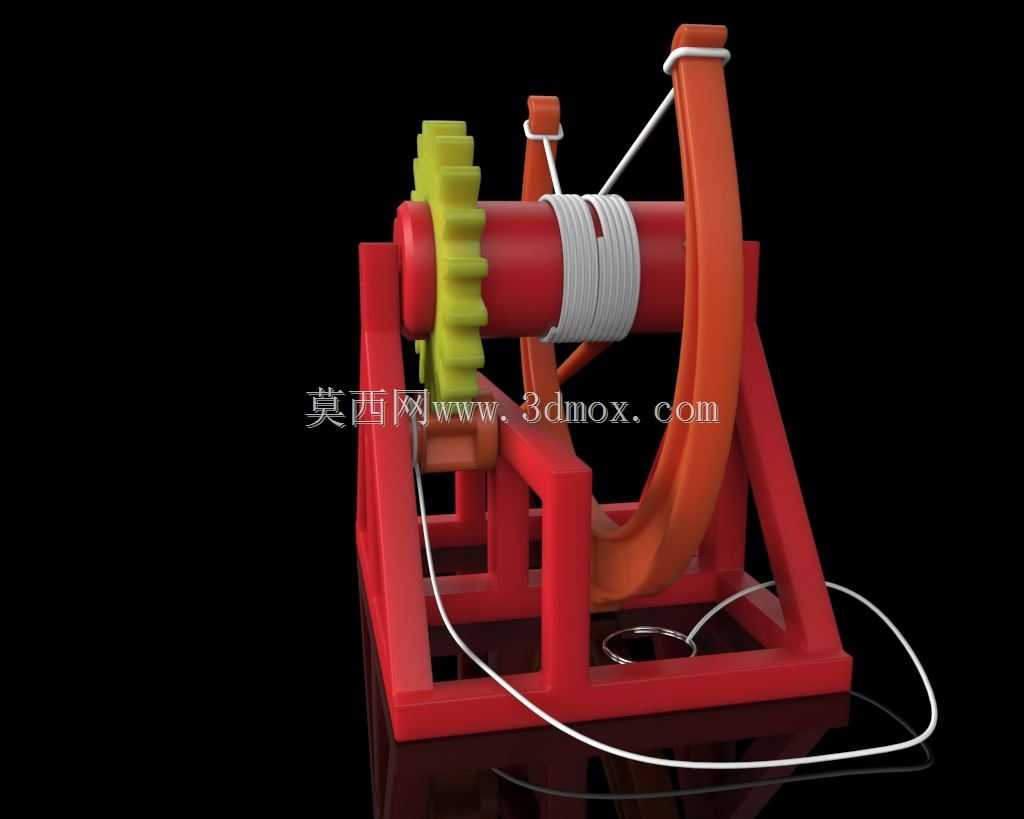

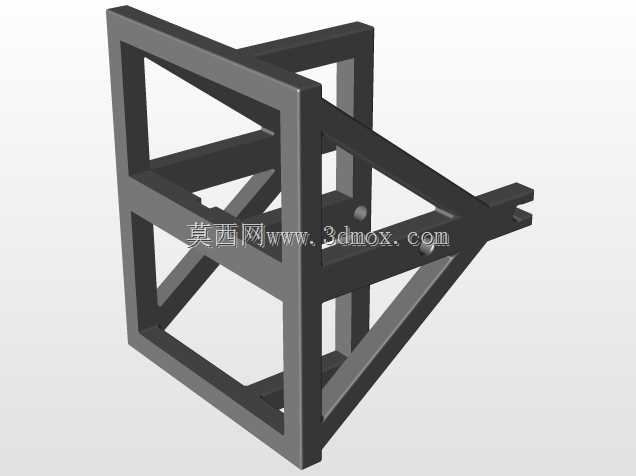

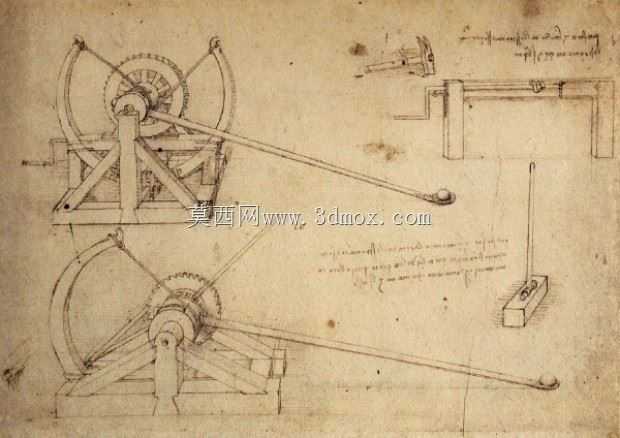

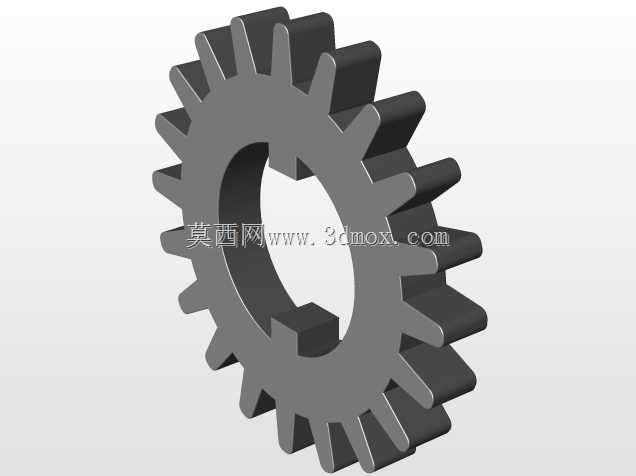

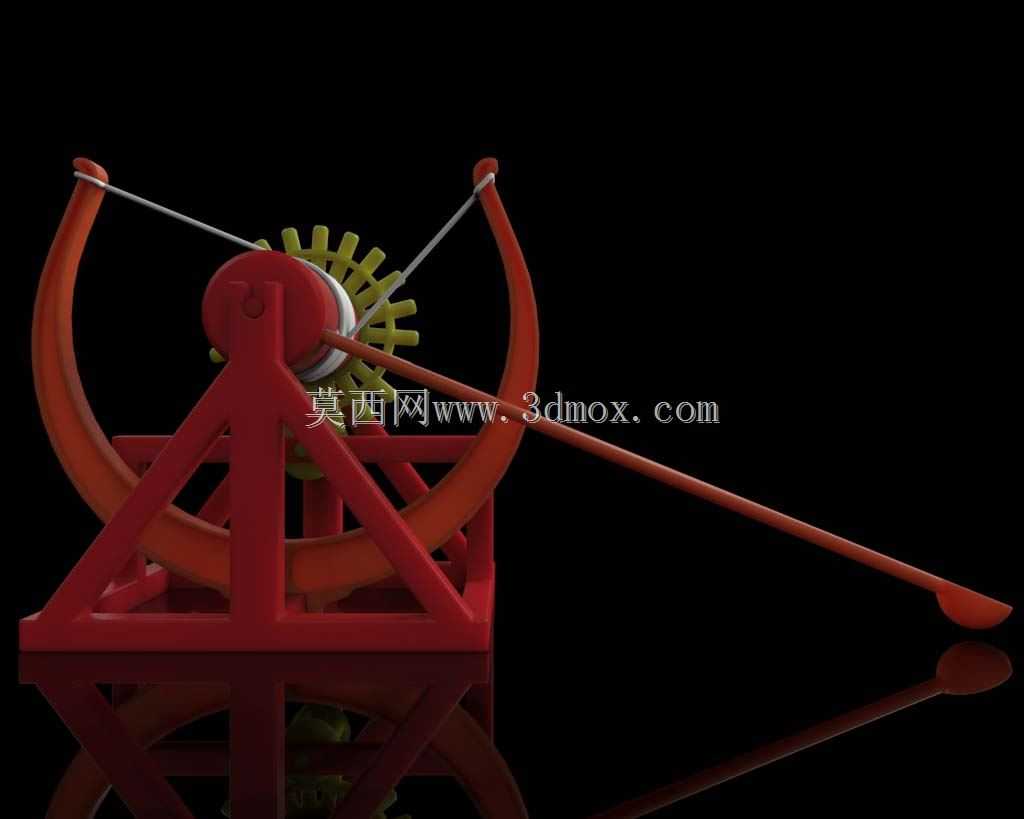

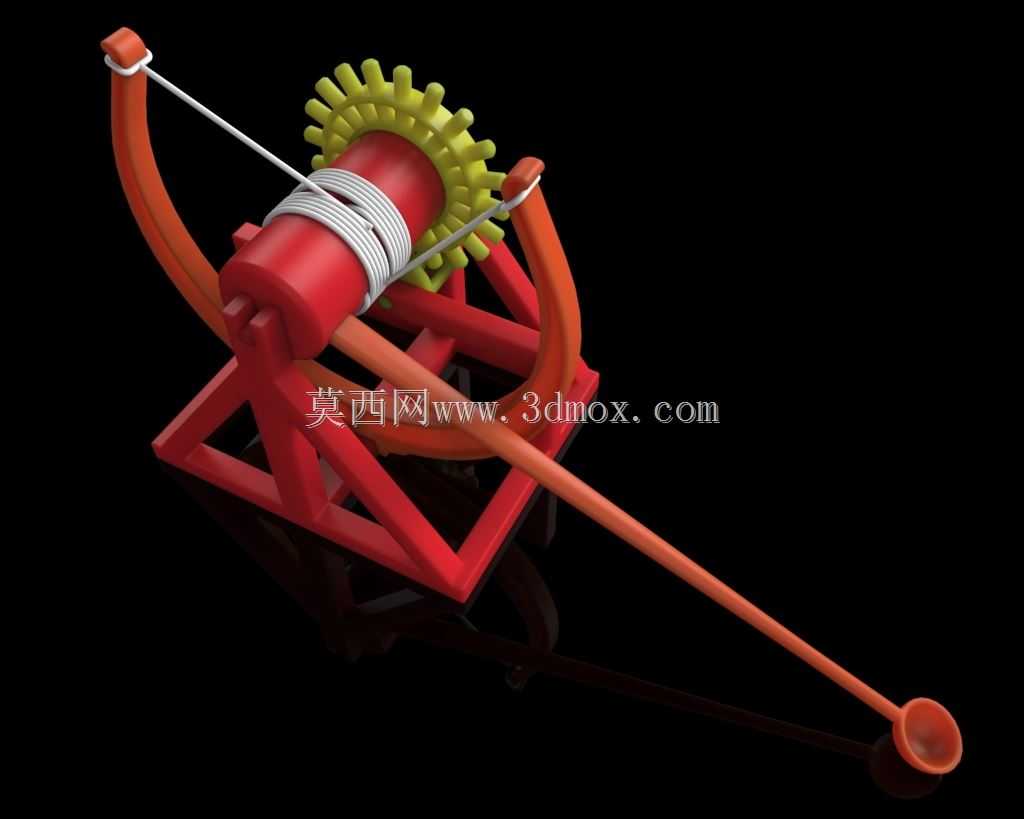

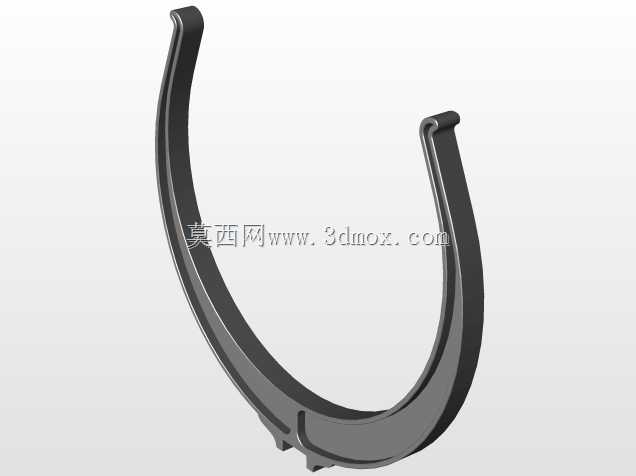

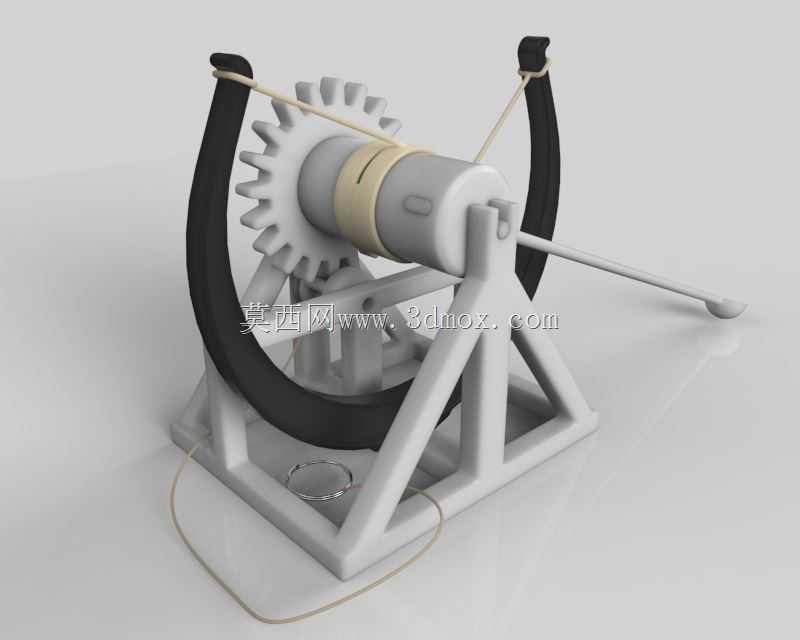

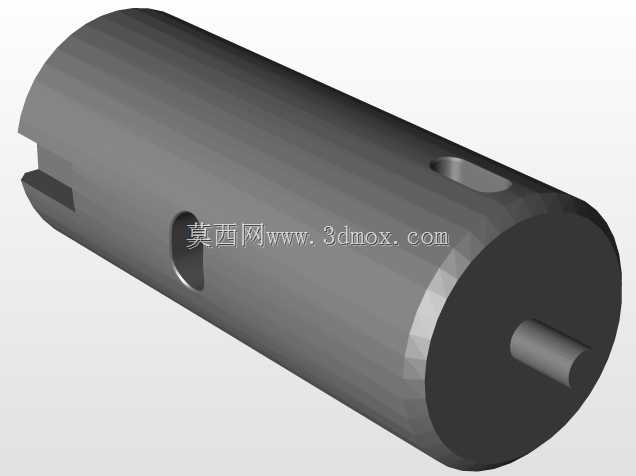

这套弹射机构的设计原型源自经典古机械构想，核心采用齿轮啮合配合弹性臂完成储能与释放动作，在科普教具制作、古机械复原研究、创客手工制作场景中有着明确的应用价值，既可以作为机械原理教学的具象演示载体，也能通过增材制造完成实体装配，直观展示齿轮传动、弹性储能、触发锁止三类基础机械结构的协同逻辑。从功能实现逻辑来看，整套机构摒弃了原始设计中结构复杂的蜗轮轴解锁组件，改用小齿轮与牵引绳索直连的触发方案，大幅降低了加工与装配难度，同时保留了原设计的核心运作逻辑：储能阶段通过外力转动主轴，带动齿轮组牵拉弹性臂完成形变蓄能，锁止结构自动卡合固定储能状态；触发时拉动牵引绳索带动小齿轮转动，解除锁止限位，弹性臂快速回弹完成弹射动作，整套动作的传动路径短，能量损耗控制在较低水平，触发响应延迟小。结构设计层面，底部采用三角框架式支撑结构，三个支脚形成稳定的三角形支撑面，框架杆件之间采用直角加强筋过渡，能够承受弹性臂释放瞬间产生的反向冲击力，避免机构整体出现倾覆或结构形变；主轴与齿轮之间采用轴套配合，减少转动过程中的摩擦阻力，弹性臂的固定端设计有卡槽结构，能够适配不同厚度的弹性件安装需求，无需额外定制连接件即可完成弹性部件的更换调试。安装边界方面，整套机构的支撑底座投影为正方形，占用桌面安装空间较小，主轴高度距离支撑面的尺寸经过适配调整，既保证弹性臂有足够的摆动行程完成储能，也避免弹性臂运动过程中与支撑框架发生运动干涉；牵引绳索的引出方向设置在支架侧下方，操作时不会与弹射路径产生重叠，保障操作过程的安全性；弹射杆的导向段与主轴保持同轴度公差控制，弹射方向的偏移量控制在较小范围内，保证弹射落点的一致性。从材料适配角度，除弹性臂需要选用高韧性的尼龙类材料保证反复形变不发生断裂外，其余结构件均可采用常规的PLA或ABS材料通过FDM工艺打印成型，打印过程中无需添加支撑结构，所有配合面的公差预留量适配增材制造的精度特性，装配时仅需少量销钉即可完成整体拼接，不需要额外的紧固件或粘接工序。在实际调试过程中，可通过调整弹性臂的预紧程度、更换不同弹力的弹性件来调整弹射力度，齿轮的啮合间隙设计有微调余量，能够抵消打印过程中产生的尺寸误差，避免出现卡齿或传动空程过大的问题；锁止结构的卡合深度经过反复验证，既能够可靠承载弹性臂储能时的拉力，也能在触发时顺畅脱开，不会出现卡滞或误触发的情况。整套机构的运动部件均做了圆角过渡处理，没有尖锐的外露结构，作为科普教具使用时能够避免划伤风险，所有零件均可拆分，方便拆解展示内部的传动逻辑，帮助学习者直观理解齿轮传动、弹性储能、机械锁止的基础原理，也可作为创客项目的基础框架，在其基础上拓展角度调节、自动触发等附加功能，适配不同的使用需求。
