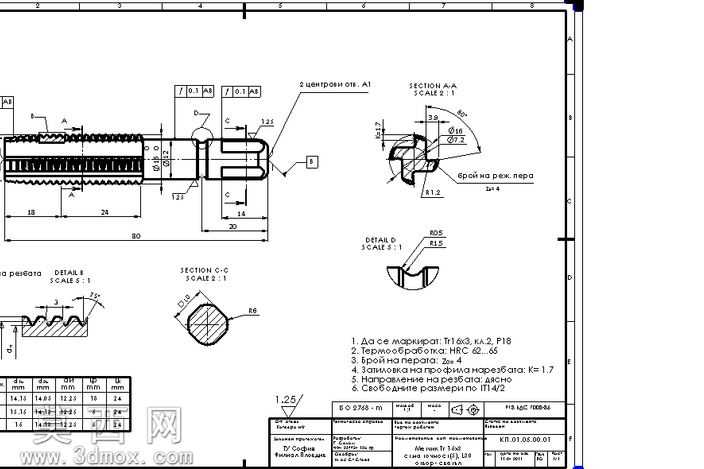

M16x3规格机用丝锥三维建模作品

本作品为M16x3规格机用丝锥的三维参数化建模成果，建模过程严格遵循机用丝锥的通用工业设计规范，首先通过草图绘制完成丝锥各段轴体的轮廓约束，依次定位夹持方尾、导向柱、切削段、校准段的轴向尺寸，其中切削段的锥角按照标准机用丝锥的切入角度设置，保证攻丝作业时的渐进切削性能。建模时对丝锥表面的排屑槽采用螺旋扫描特征完成构建，精准还原三槽结构的螺旋升角与槽底圆弧过渡，既保证排屑空间的合理性，也还原了实际丝锥排屑槽的光滑曲面特征；螺纹牙型部分采用螺旋切除特征生成，严格匹配M16粗牙螺纹3mm螺距的牙型角、牙顶与牙底的圆弧尺寸，还原螺纹校准段的完整牙型轮廓，保证模型与实物的结构一致性。材质渲染阶段，针对高速钢材质的丝锥本体，设置高反光金属材质参数，调整表面粗糙度数值模拟磨制加工后的金属光泽，对丝锥端面的切削刃口做细微的倒角处理还原刃口的锋利质感，场景搭建采用深色哑光背景配合底部反光平面，通过三点布光方案突出丝锥的柱体轮廓、排屑槽的曲面转折与螺纹牙型的细节纹理，渲染输出时开启全局光照与环境遮蔽，让模型的金属质感与结构层次得到充分展现。设计过程中重点还原丝锥的功能结构特征：方尾部分的对边尺寸严格适配标准丝锥夹头的装夹规格，保证装夹部位的结构通用性；切削段的牙型逐齿做锥度递减处理，还原实际丝锥分齿切削的受力结构；校准段的完整螺纹牙型保证攻丝后的螺纹精度匹配，排屑槽的槽深与槽宽比例参考实物参数设置，避免建模过程中出现结构失真。整个建模流程从基础的回转体特征搭建，到螺旋槽、螺纹牙型的细节特征构建，再到倒角、过渡圆角等工艺结构的补充，完整还原了机用丝锥从毛坯到成品的结构逻辑，渲染环节通过材质与光影的调整，精准呈现高速钢刀具经精密磨削后的表面质感，让三维模型既具备结构尺寸的准确性，也拥有贴近实物的视觉表现效果，可作为机械加工教学、刀具结构展示、工装设计配套的三维参考素材使用。
