M16x3规格机用丝锥三维数模设计

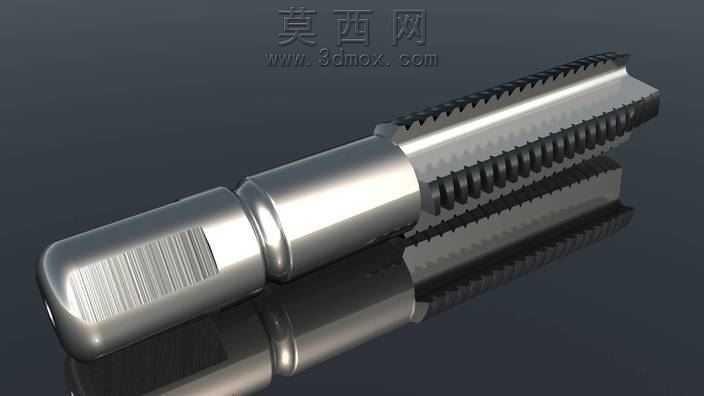

本模型为M16x3规格机用丝锥的三维数字化设计成果，建模阶段严格遵循机用丝锥的通用结构规范，先通过草图绘制完成丝锥整体轮廓的参数化定义，以回转特征生成丝锥的柄部与工作部分基础基体，再针对切削部分的锥角、校准部分的圆柱度进行精准尺寸约束，保证各段同轴度符合实际加工刀具的公差要求。针对丝锥的核心容屑槽结构，采用螺旋扫掠特征完成槽型的构建，槽型的圆弧半径、槽深、螺旋角度均参考标准M16粗牙丝锥的参数设置，确保排屑空间的合理性，同时对槽口与刃口的衔接处做了微小倒角处理，还原实际刀具的刃口钝化工艺特征。螺纹牙型部分通过螺旋扫掠切除的方式生成，严格匹配M16x3的螺纹牙型角、牙高、螺距参数，每一圈螺纹的牙顶与牙底均做了符合刀具标准的圆角过渡，还原真实丝锥的螺纹成型结构。材质渲染阶段，为模型赋予了高速钢材质的金属质感，调整材质的反射率、粗糙度参数，模拟高速钢刀具经过抛光处理后的亮银色金属表面效果，同时在柄部的滚花位置添加了细密的凹凸纹理贴图，还原柄部防滑结构的触感特征，背景采用深色反光台面，通过环境光与定向光源的组合打光，突出丝锥表面的金属光泽与结构层次感，让各部分的结构细节清晰呈现。设计过程中充分考虑了丝锥的实际使用场景，对柄部的方头传动结构做了精准的尺寸还原，保证与标准丝锥夹头的适配性，整体模型结构完整无缺失面，各特征参数可编辑，可用于刀具结构教学、加工工艺演示、攻丝过程仿真等多种场景，也可作为五金刀具类产品展示的数字化素材使用。
