0.5升矿泉水瓶透明包装展示结构

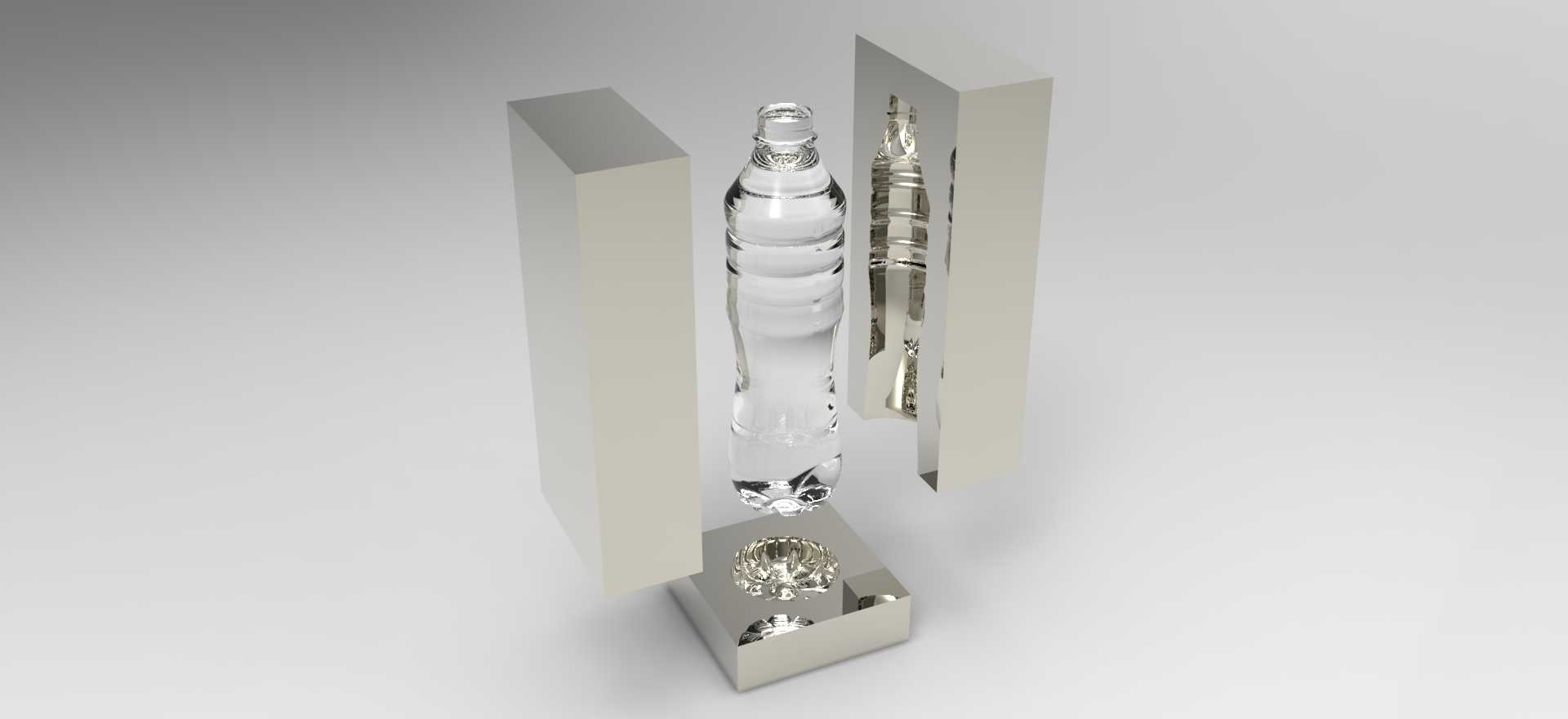

　　这套结构的核心是围绕0.5升容量饮用水瓶的陈列展示需求搭建，日常在快消品终端陈列、包装设计打样验证、品牌视觉提案场景中使用频率极高。做这类结构的时候，首先要卡准瓶身的实际外形边界，瓶身总高控制在230mm左右，瓶身最大直径66mm，瓶口采用标准28mm口径设计，瓶身的螺纹段、防滑筋、底部凹陷的花瓣支撑结构都要完全还原量产瓶的实际尺寸，避免后续做陈列适配的时候出现卡位偏差。两侧的金属支撑块采用对称式开合结构，单块支撑块的厚度设置为25mm，高度与瓶身总高齐平，支撑块内侧做了和瓶身弧度匹配的仿形凹槽，开合角度预留15度的操作间隙，既可以在闭合状态下完整包裹瓶身两侧，形成半包围的视觉聚焦效果，打开状态下也不会和瓶身产生刮擦，适配日常换样、

　　调整展示角度的操作需求。底部的金属基座尺寸设置为80mm见方，基座中心做了和瓶底花瓣结构完全契合的定位凹槽，凹槽深度3mm，刚好可以卡住瓶底的凸起支撑脚，不需要额外粘接或者固定件，就能让瓶身垂直放置在基座中心，不会出现倾斜、晃荡的情况。基座和两侧支撑块之间采用隐藏式的转轴连接，转轴直径4mm，内嵌在基座和支撑块的连接端面外侧，不会外露破坏整体的金属质感视觉效果。从功能层面来说，这套结构不是单纯的外观造型，一方面可以作为包装设计阶段的实体样件验证载体，用来核对瓶身造型的视觉比例、透明材质的光影折射效果，另一方面在终端陈列场景中，金属质感的支撑结构可以和透明PET瓶身形成材质对比，强化产品的视觉辨识度，比普通的单层瓶身展示更有记忆点。

　　建模过程中要注意透明瓶身的壁厚控制，量产PET瓶的壁厚在0.3mm到0.5mm之间，建模的时候不能把瓶身做成实心结构，要预留均匀的壁厚空间，同时瓶身表面的防滑纹理要做轻微的凸起，高度控制在0.2mm，既保证触感上的防滑效果，又不会因为纹理过深影响瓶身的整体通透感。两侧金属支撑块的边缘做了0.5mm的圆角处理，避免尖锐边角在操作过程中划伤操作人员，同时也能让金属块的光影过渡更柔和，不会出现过于生硬的棱角反光。基座底部预留了2mm深度的防滑垫安装槽，可以粘贴硅胶防滑垫，放置在玻璃、亚克力台面上的时候不会出现滑移。在实际应用中，这套结构还可以适配同容量规格的其他饮品瓶型，只需要更换中心的定位凹槽模块和支撑块内侧的仿形镶件，

　　不需要重新制作整套支撑结构，能大幅降低不同瓶型做展示样件的加工成本。做结构校核的时候，要重点验证支撑块开合过程中的干涉情况，当支撑块开合到最大角度时，支撑块内侧和瓶身表面的最小间隙要保留1mm以上，避免长期开合摩擦刮花瓶身表面，影响展示效果。同时基座的重量要控制在300g左右，靠自身重量就能保证整体结构的稳定性，不需要额外增加配重，日常挪动、调整位置的时候也不会过于笨重。瓶身内部的容积要严格按照0.5升的标称容量做校核，灌装液位线距离瓶口预留30mm的安全空间，和实际量产瓶的灌装液位保持一致，保证展示状态和实际售卖的产品状态完全统一，不会出现比例失真的问题。
