2.3英寸单位数绿色数码显示器件结构设计

做设备面板布局的时候，最容易忽略的就是小型显示器件的安装边界，很多新手工程师画PCB的时候只留焊盘位置，等结构件打样回来才发现数码管的外壳突出高度、引脚伸出长度和面板开孔对不上，要么装上去歪歪扭扭，要么显示面和面板之间留缝漏光，反而拉低整台设备的质感。这款单位数绿色显示器件的三维结构，就是把实际量产器件的所有外形公差、安装细节都还原出来，不管是做小型温控器面板、计数器模块还是简易工控指示单元，都能直接套用结构边界，不用反复对着规格书核对尺寸。

从实际应用场景来说，这类单八段带小数点的绿色显示管，是小型工业设备面板上最常用的指示元件，不像大尺寸点阵屏需要复杂的驱动电路，单数码管只需要搭配简单的段码驱动芯片甚至直接用IO口就能驱动，在一些只需要显示个位数状态、计数、档位的设备里，成本比点阵屏低七成以上，而且绿色发光的波长在车间强光环境下的辨识度远高于红色，长时间观察也不容易产生视觉疲劳，适合设备操作人员长时间值守的工位使用。比如小型台式钻床的转速档位显示、流水线工位的计数提示、小型温控模块的温度个位数显示，用这款器件刚好适配，不需要多余的显示区域，也不会因为显示内容过多造成操作人员的信息误读。

从功能特性来看，这款器件采用标准八段数码管结构，包含七个组成数字的段码和一个右下角的小数点段，所有段码的发光区域边缘都做了黑色遮光边框处理，避免相邻段码发光时出现串光问题，哪怕是全亮显示数字8的时候，各个段的边界也清晰可辨，不会出现糊成一团的显示效果。器件的发光面采用哑光黑色环氧树脂封装，表面没有多余的反光镀层，在车间顶部荧光灯直射的情况下，也不会因为反光导致数字看不清，比亮面封装的数码管更适配工业现场的复杂光照环境。器件的引脚采用标准直插排布，引脚间距符合通用数码管的焊盘规范，不需要重新设计PCB封装，直接替换同尺寸的其他同规格数码管就能使用，降低物料替换的改板成本。

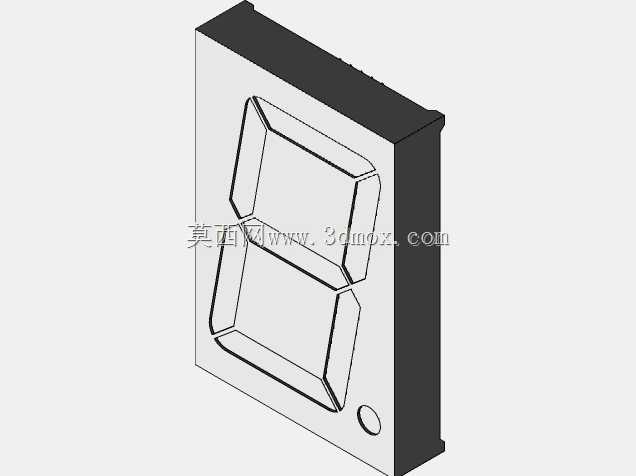

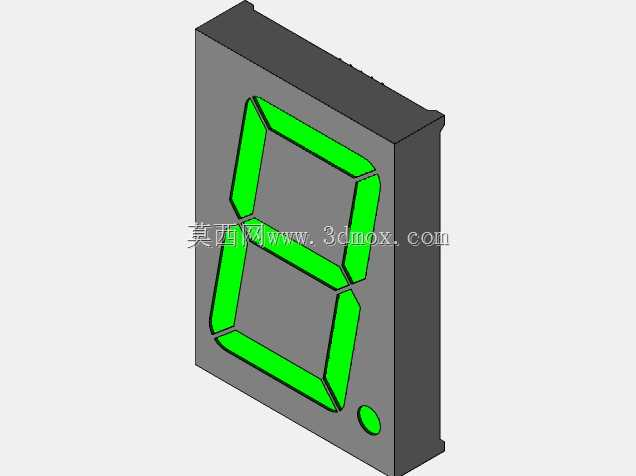

设计建模的时候，首先要确认的是器件的整体外形边界，这款器件的整体外形尺寸为70x48x12mm，属于2.3英寸规格的大尺寸单位数码管，比常见的0.5英寸、1英寸数码管的可视距离更远，在三米外就能清晰识别显示的数字，适合安装在设备较高的位置或者操作人员距离设备1-3米的工位上。建模的时候不能只画发光面的矩形轮廓，要把器件侧面的封装拔模斜度做出来，实际量产的数码管外壳是环氧树脂注塑成型的，侧面有1度左右的拔模角度，如果按照纯直壁结构建模，做面板开孔的时候就会出现尺寸偏差，导致器件卡不进开孔或者开孔过大漏光。发光段的建模要还原实际的段码形状，每个段的边缘不是直角，而是带有微小的圆角，和实际发光区域的形状完全匹配，做渲染效果或者结构干涉检查的时候，能准确判断显示区域是否被面板边框遮挡。

安装边界的确认是这类器件建模的核心，很多工程师踩坑就是没算准安装尺寸。首先是器件的安装高度，从PCB板面到发光面的总高度是12mm，其中引脚从器件本体底部伸出的长度是5mm，画PCB的时候要确认焊盘的孔径和引脚直径匹配，引脚直径是0.8mm，焊盘孔径要做到1.0mm，方便波峰焊的时候焊锡流动，同时器件本体底部距离PCB板面的预留间隙是1mm，避免焊接的时候高温传导到环氧树脂外壳导致外壳变形。如果是做面板嵌入式安装，面板的开孔尺寸要比器件本体的外形尺寸大0.2mm，也就是70.2x48.2mm，开孔边缘要做0.3mm的倒角，避免安装的时候刮花器件外壳的黑色涂层，同时发光面要高出面板表面0.5mm，既不会因为突出过多容易被磕碰损坏，也不会因为凹陷在面板内部导致侧面漏光影响显示效果。

另外要注意的是，这类数码管的极性排布，建模的时候把每个引脚的位置和对应段码的连接关系都做了对应标记，结构工程师和硬件工程师对接的时候，不用反复核对规格书的引脚定义，直接看三维模型的引脚编号就能确认焊盘位置，避免出现硬件打样后数码管段码接反的问题。器件的背面是平整的环氧树脂面，没有多余的凸起结构，安装的时候可以在背面贴一层薄的泡棉胶，既可以固定器件防止震动的时候引脚松脱，也能阻挡PCB板上其他指示灯的光线从器件背面透出来，避免显示面出现杂光干扰。在做设备整体结构的震动测试模拟的时候，这个模型的重量参数也和实际器件一致，整重12g，做模态分析的时候能准确计算器件在不同震动频率下的位移量，确认引脚的强度是否满足设备的运输和使用震动要求，避免实际使用中因为震动导致引脚断裂、器件脱落的问题。

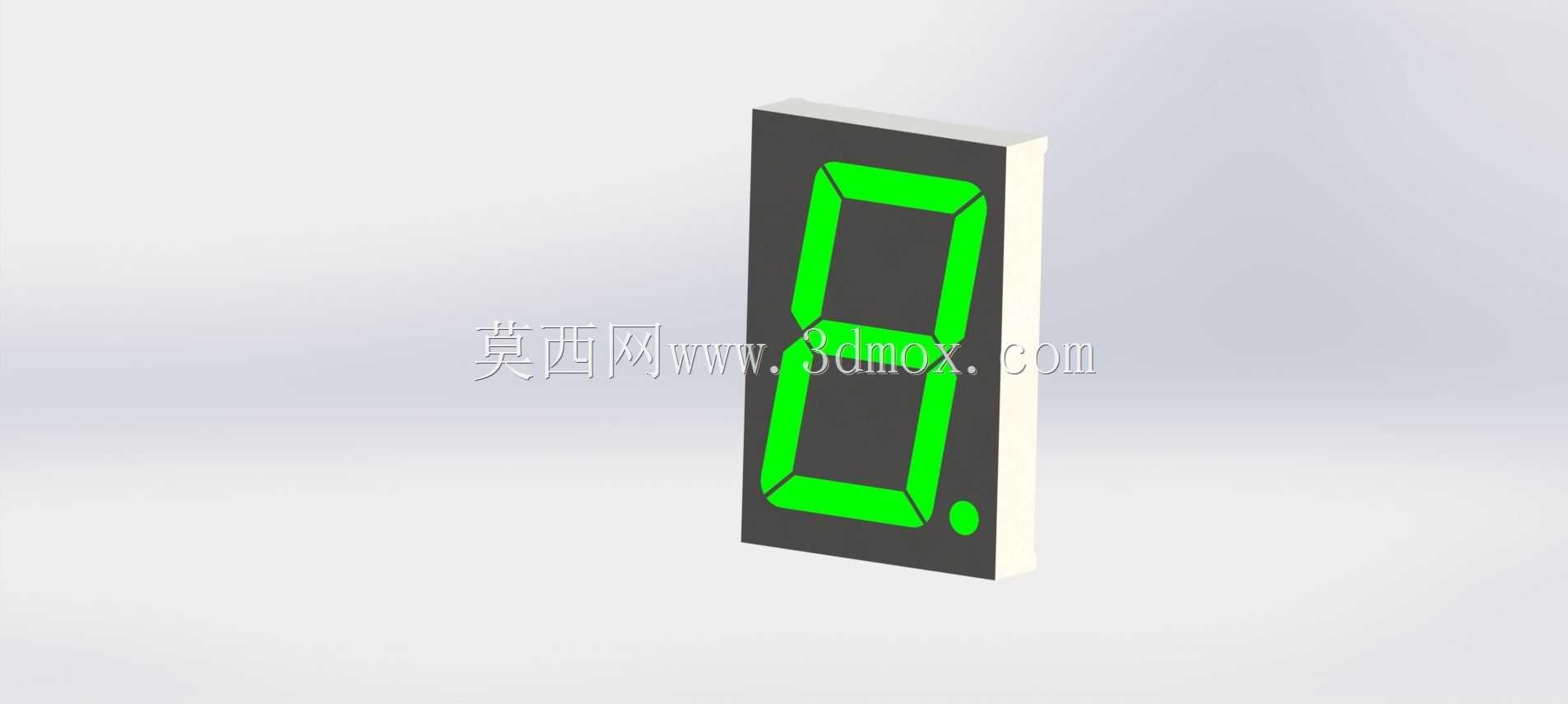

在一些需要做设备面板可视化仿真的场景里，这个模型的材质参数也完全还原实际器件的效果，黑色外壳的哑光材质、绿色发光段的半透明发光材质，都和实物的光学特性匹配，做设备操作培训的三维动画时，可以直接给段码添加发光动画，模拟不同数字的显示效果，不用再重新调整材质参数。和同类型的数码管模型相比，这个模型没有省略任何细小的结构特征，包括小数点的圆形发光区域、引脚末端的轻微倒角、外壳表面的细微脱模痕迹，不管是做结构干涉检查、安装尺寸确认还是可视化渲染，都能满足工程使用的要求，不会因为模型过度简化导致实际生产出现装配问题。
