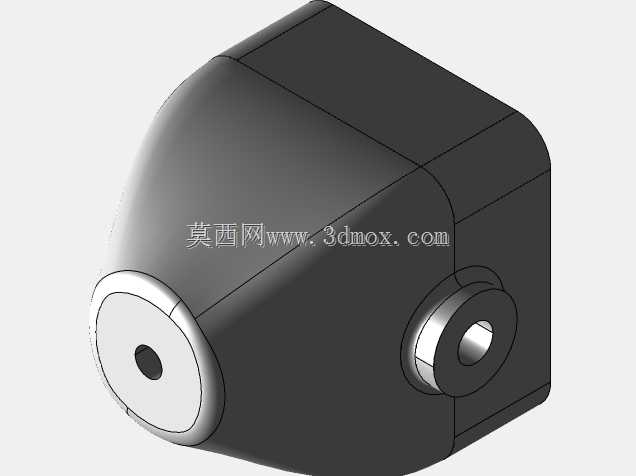

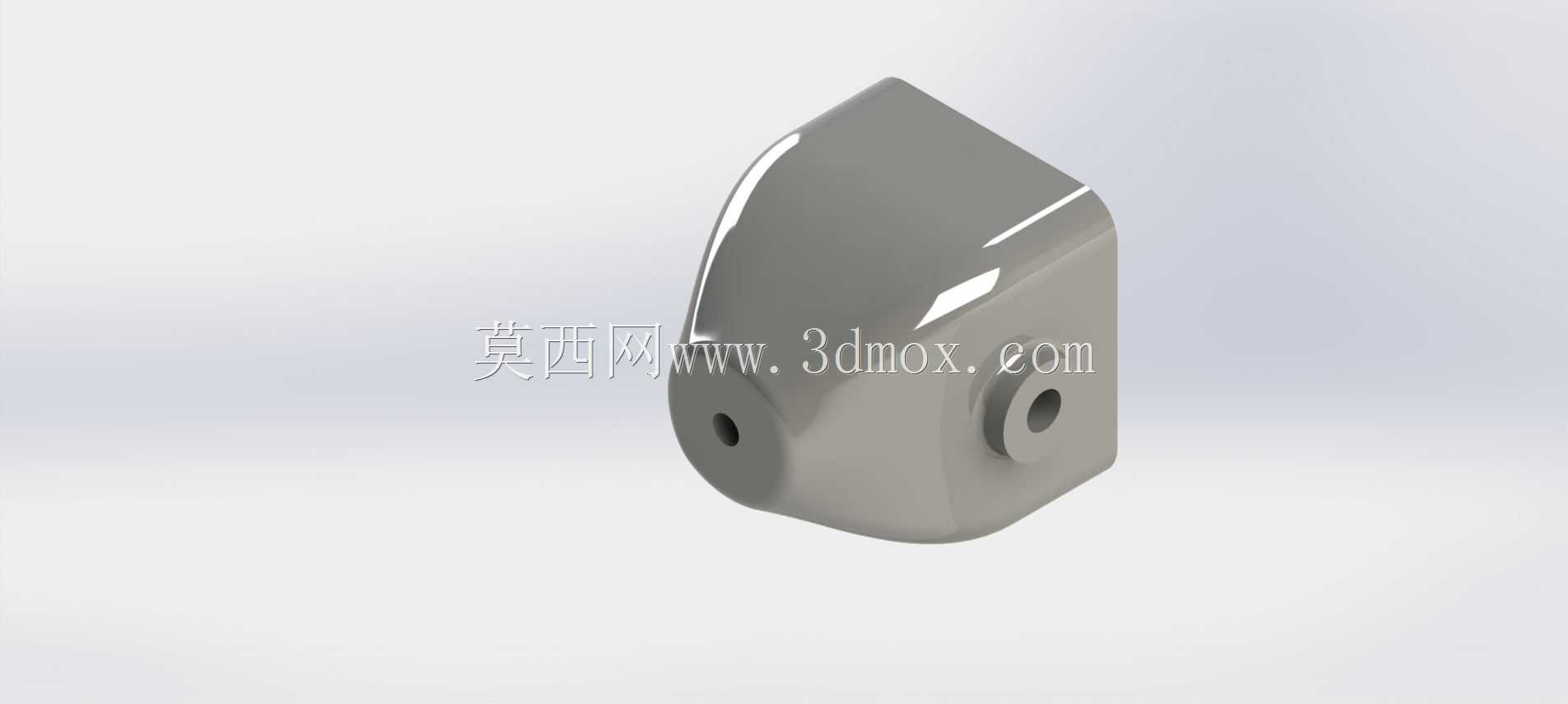

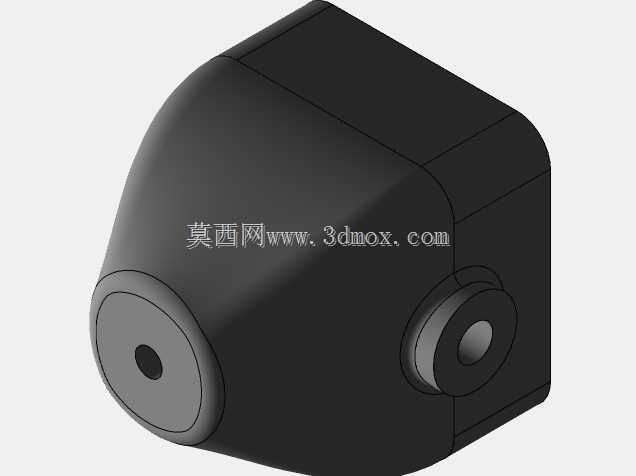

这套伞齿轮副后轴结构,主要适配桌面级FDM3D打印机的挤出端或Z轴换向传动场景,在实际设备运行中承担动力换向传输的核心作用,能将水平方向输入的电机扭矩,通过90度换向传递到垂直方向的执行端,解决小尺寸3D打印机内部空间局促、电机无法沿传动方向直装的布局痛点。从实际应用场景来看,不少DIY级桌面3D打印机在做近程挤出改装、或者双Z轴同步传动布局时,经常会遇到安装空间不足的问题,直连电机要么会和打印平台运动路径产生干涉,要么会让设备整体外轮廓尺寸额外增加,这套带封闭壳体的伞齿轮后轴结构,刚好能在35mm见方的极小安装边界内完成动力换向,不需要额外设计复杂的安装支架,壳体本身就可以直接通过侧边的安装凸台固定在打印机的型材框架上,安装孔位的同轴度在建模阶段就已经做了公差匹配,装配时不需要反复调整啮合间隙。

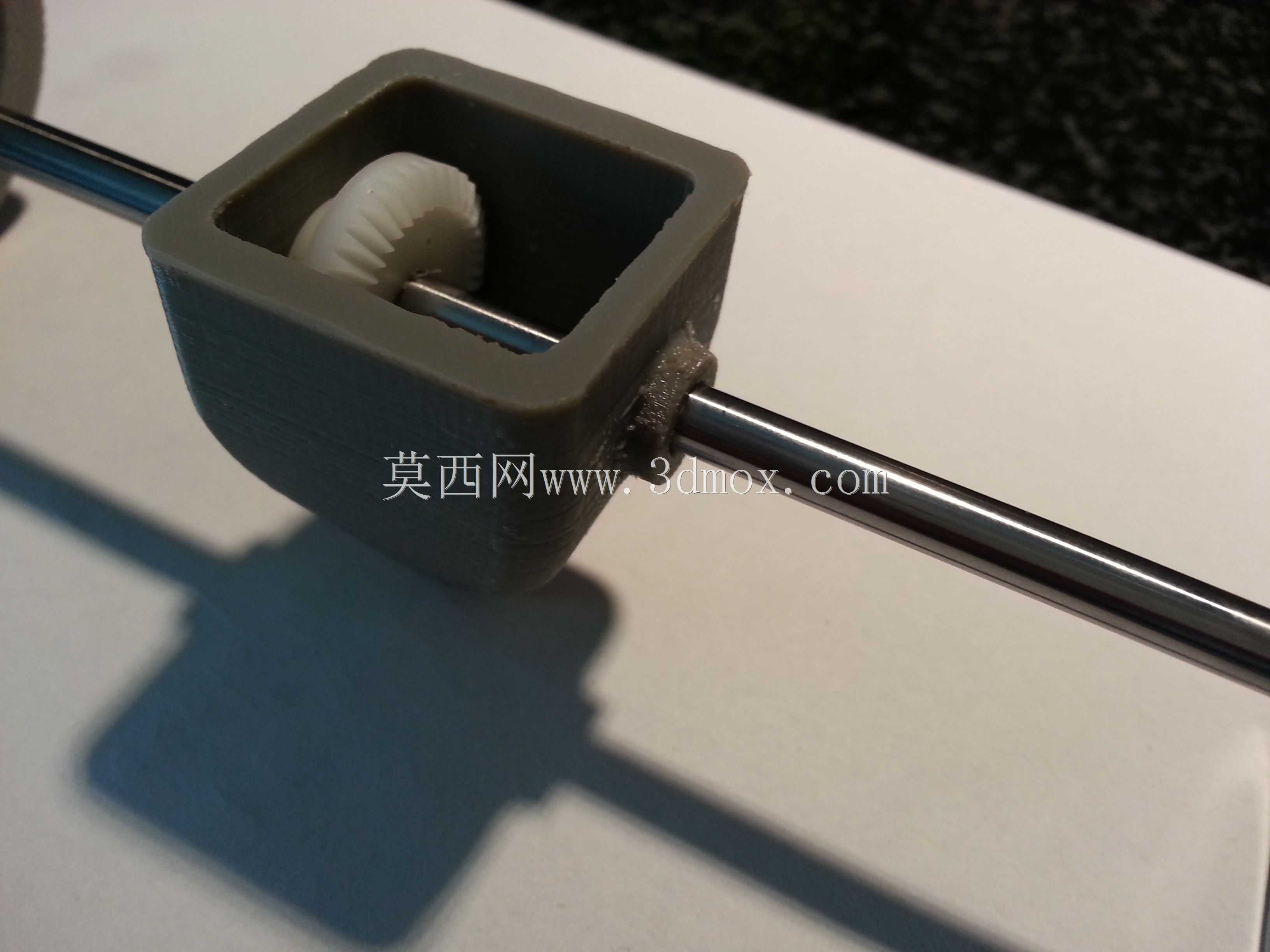

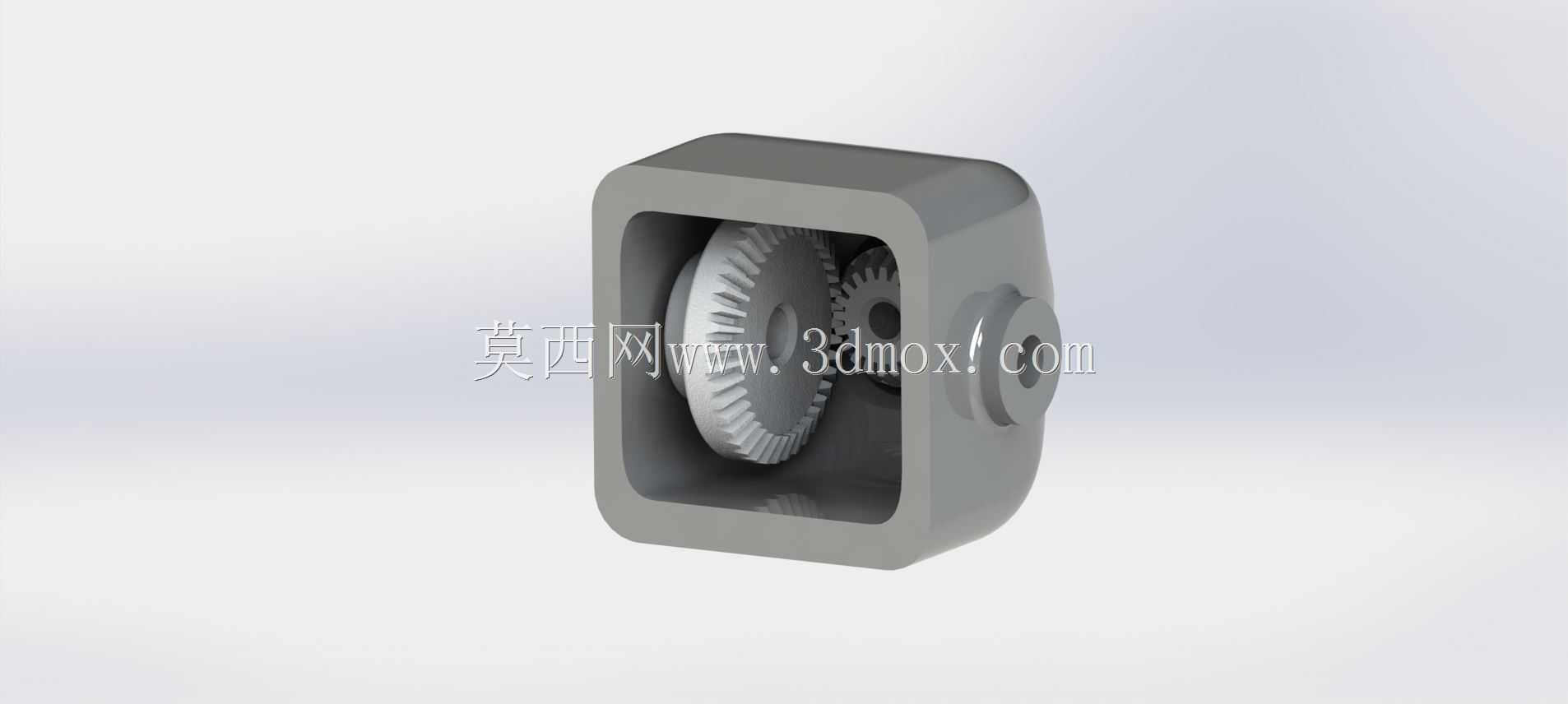

设计思路上,这套结构优先考虑了小载荷场景下的传动稳定性,选用传动比1:2的伞齿轮配对,主动轮齿数少、从动轮齿数多,既可以在传动过程中实现一定的减速增扭效果,降低步进电机的负载波动,也能让齿轮啮合的重合度保持在合理区间,减少3D打印自制齿轮时容易出现的跳齿、卡顿问题。壳体采用方形封闭结构,一方面是为了在极小尺寸下保证结构刚性,避免齿轮啮合时壳体产生形变导致啮合间隙变化,另一方面封闭腔可以留存少量润滑脂,减少齿轮运转时的磨损,同时也能避免打印过程中产生的PLA、PETG碎屑飘入齿轮啮合区,造成传动卡滞。
从尺寸与安装边界来看,整套结构的核心安装区域为35mm×35mm的方形截面,壳体侧边的输出轴凸台高度控制在8mm以内,输入轴端的预留安装长度适配常见的42步进电机输出轴尺寸,不需要额外加工联轴器,直接将主动轮压装在电机轴上即可完成对接。齿轮副的啮合间隙在建模时预留了0.1mm的装配公差,既可以兼容FDM3D打印齿轮的成型误差,也不会因为间隙过大造成传动回程差过大,影响打印精度。实际装配过程中,壳体的上下盖采用定位止口设计,装配时不需要额外做同轴度校正,合上止口拧紧紧固螺丝就能保证两个伞齿轮的啮合位置准确,对DIY爱好者和小批量设备组装的场景非常友好,不需要专用工装就能完成整套结构的装配。
功能特性上,这套结构的传动效率在小载荷场景下可以保持在90%以上,因为伞齿轮采用直齿锥齿设计,加工或者3D打印的难度远低于螺旋锥齿轮,普通用户即使自己用桌面3D打印机制作齿轮配件,也能达到可用的传动精度,后期维护更换配件的成本极低。壳体的边角做了R2的圆角过渡,既可以减少3D打印时的应力集中,避免壳体安装时出现开裂,也能避免装配过程中尖锐边角划伤操作人员。输出轴的轴径尺寸适配常见的3D打印机同步轮、挤出螺杆的安装孔径,不需要额外做轴径转换,直接替换原有传动结构的轴件就能完成升级改装。在实际使用中,这套结构可以承受桌面级3D打印机正常运行时的传动载荷,即使在高速打印、平台快速移动的工况下,也不会出现明显的传动异响或者齿轮跳齿问题,封闭的壳体结构也能降低齿轮啮合产生的噪音,改善设备运行时的使用体验。
