直插式板载湿度检测传感组件结构

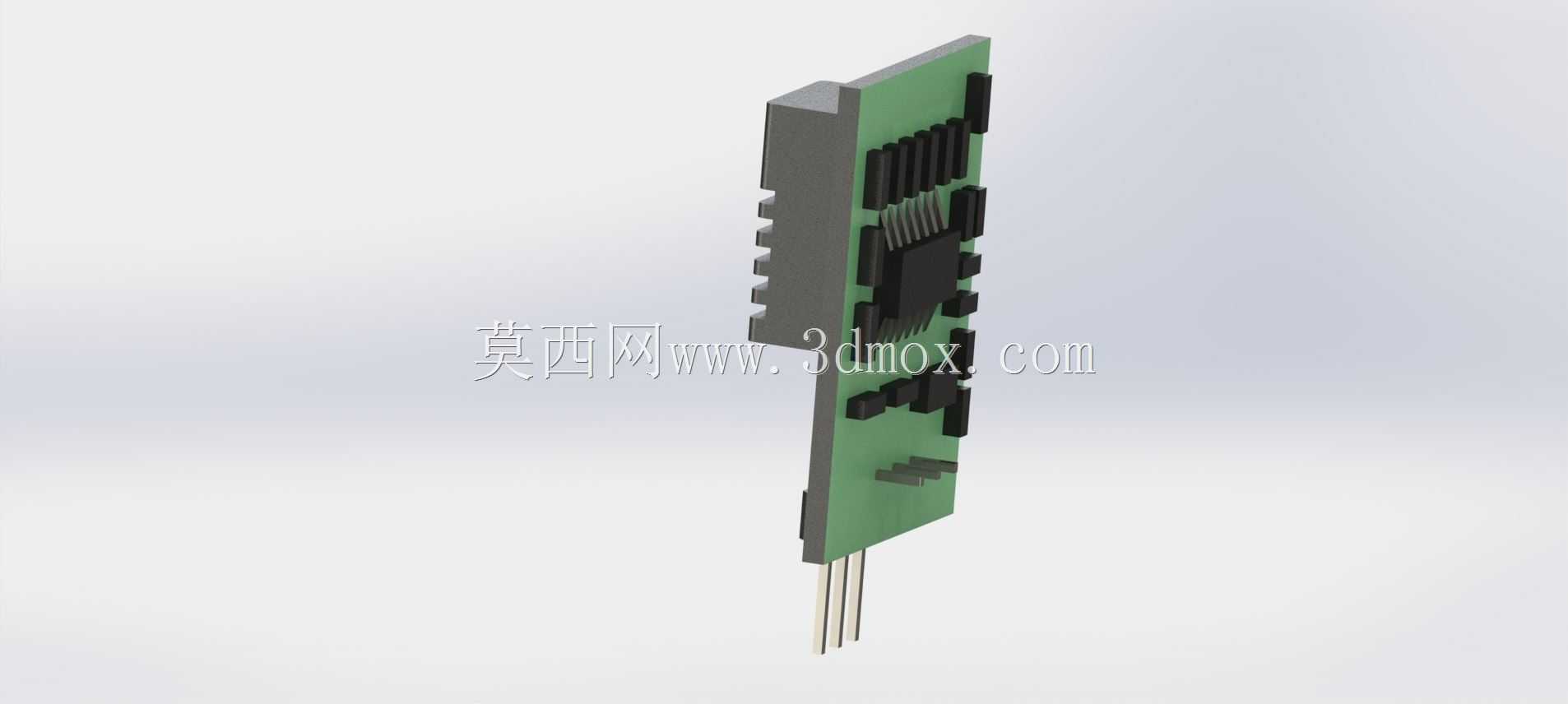

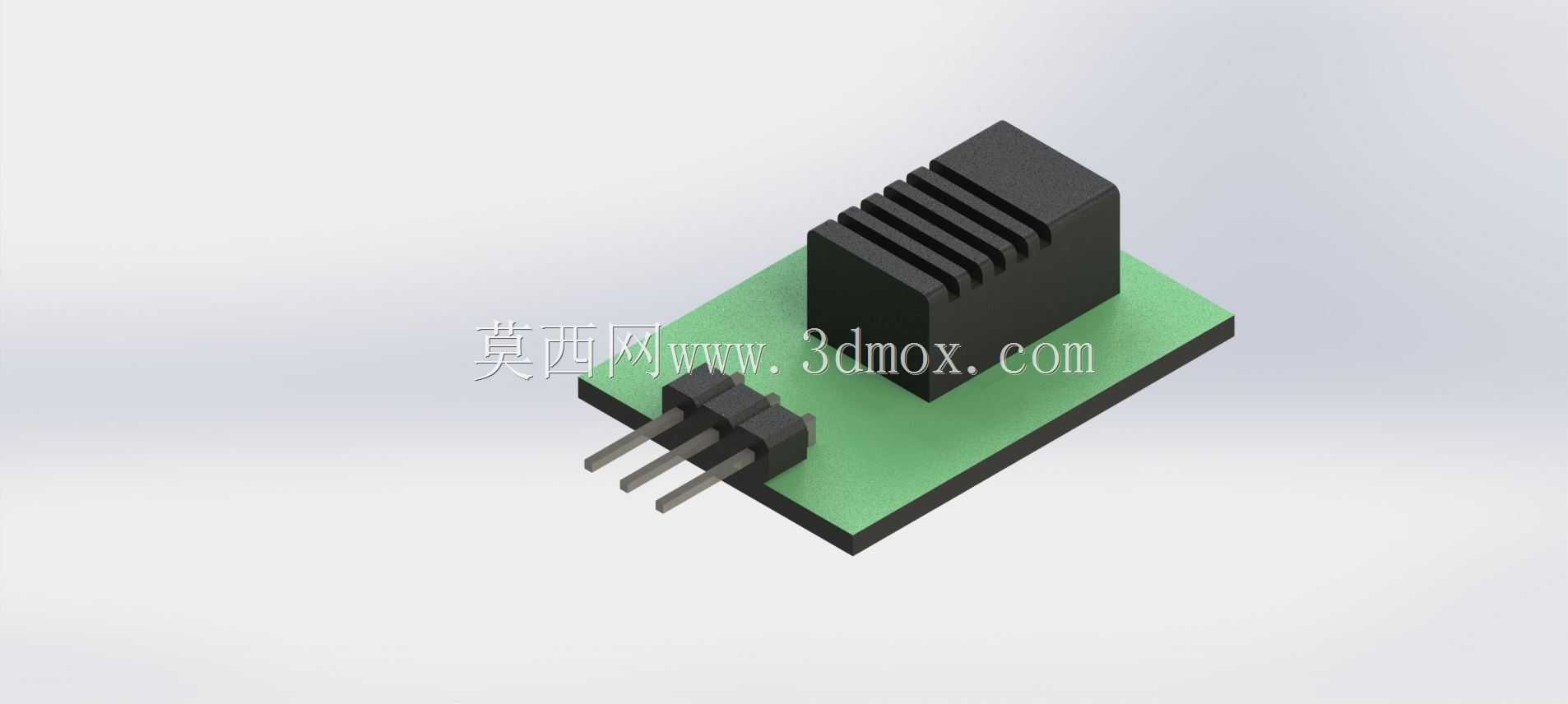

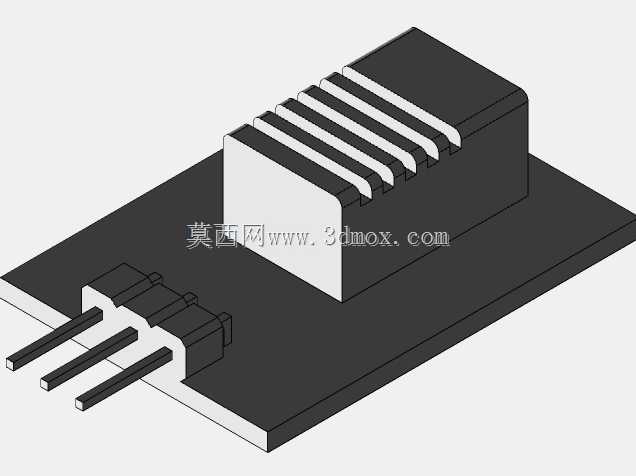

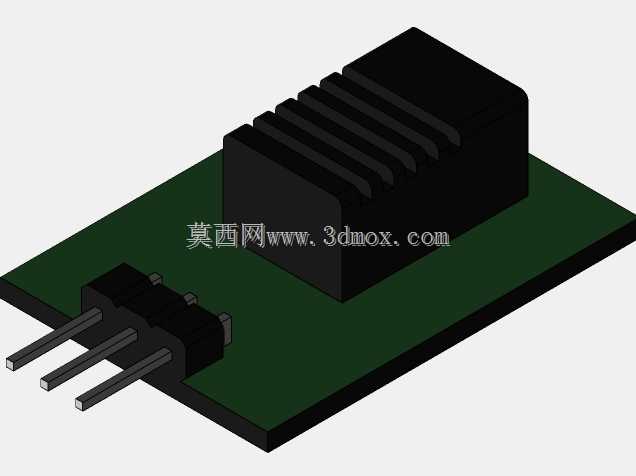

在工业环境监测、民用智能家居、农业大棚管控、仓储温湿度调控等场景中，板载式湿度传感元件是整套环境参数采集系统的前端核心部件，其结构设计合理性直接决定检测精度、安装适配性与长期运行稳定性。这款直插式板载湿度传感组件采用分体式结构布局，上部为湿度感应核心封装体，下部为标准直插引脚配合PCB载板，整体外形尺寸控制在125x18mm区间，适配绝大多数通用传感采集板卡的安装孔位与布局空间，无需额外定制转接结构即可完成板上焊接固定。从功能特性来看，上部黑色封装体表面开设多道平行通风格栅，这一结构并非装饰性设计，而是为了让内部湿敏元件能够充分与流通空气接触，避免封装外壳阻挡气流导致检测响应滞后，同时格栅结构也能阻挡大粒径灰尘直接落在湿敏元件表面，降低日常使用中的维护频次，延长元件使用寿命。下部的三个直插引脚采用标准2.54mm排针间距设计，分别对应电源供电、信号输出、接地三个功能引脚，兼容市面上绝大多数通用传感采集电路的引脚定义，工程师在做电路设计时无需重新调整引脚走线，可直接套用标准封装库完成PCB布线，大幅缩短硬件开发周期。载板采用常规FR-4玻纤板材质，边缘做圆角处理避免安装时划伤操作人员或相邻线路，感应封装体与载板之间采用卡扣加胶封的双重固定方式，在设备存在小幅振动的使用场景下，比如工业机柜内、移动环境监测设备上，不会出现封装体偏移、引脚脱焊的问题。在设计思路上，这款传感组件没有采用一体化灌封的结构，而是将感应部分与引脚载板做模块化拆分，一方面是为了让感应部分的格栅结构拥有足够的通风纵深，保证湿敏元件的空气接触效率，另一方面也方便生产过程中的元件校准，校准完成后再完成卡扣组装与胶封，降低生产环节的不良率。安装边界方面，这款组件采用直插焊接的安装方式，引脚伸出载板底部的长度为标准直插元件长度，适配1.2-1.6mm厚度的PCB板焊接，焊接后感应封装体顶部距离PCB板面的高度经过精准核算，既不会因为过高导致在紧凑壳体内出现安装干涉，也不会因为过低贴近板面受到板上发热元件的温度辐射影响，导致湿度检测数值出现偏差。在实际选型应用中，这类板载湿度传感组件常被集成在温湿度采集终端、新风系统控制板、仓储环境监测节点、农业物联网采集终端等设备内部，作为前端感知单元实时采集环境相对湿度参数，为后端控制系统提供准确的输入信号，其结构设计充分平衡了检测性能、安装便利性、生产工艺性三者的关系，没有冗余的结构设计，每一处外形细节都对应实际使用中的功能需求。比如封装体顶部的平面设计，方便生产过程中吸嘴抓取完成自动化贴片组装，载板上预留的两个小型定位孔，既可以在波峰焊时做定位固定，也可以在高振动应用场景下加装固定螺丝进一步强化连接可靠性，引脚根部的凸台结构，能够在焊接时控制焊锡爬升高度，避免焊锡过多导致相邻引脚短路。从结构建模的角度来看，这款组件的建模过程需要重点把控格栅的间距与深度比例、引脚的位置度公差、载板与封装体的配合间隙，这些参数如果出现偏差，要么会导致实际生产中组装干涉，要么会影响元件的实际检测性能，建模时需要充分考虑实际生产中的公差累积，预留合理的配合间隙，同时还原出元件表面的细微结构特征，方便后续做设备整体装配时的干涉检查，确保整套设备的结构布局合理。
