两吨承载钢结构门式起重机架设计

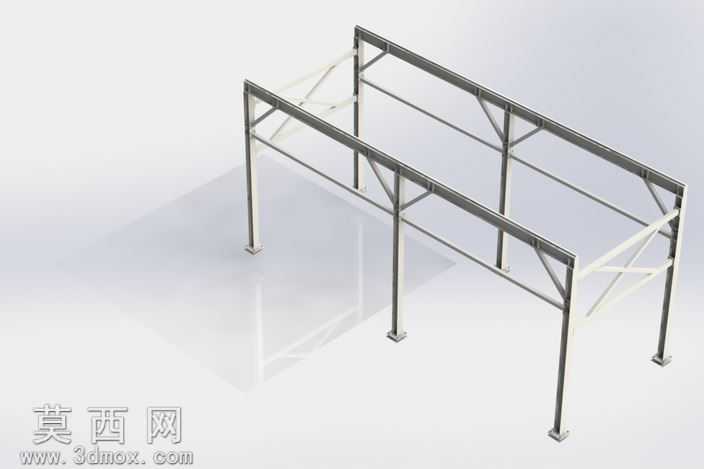

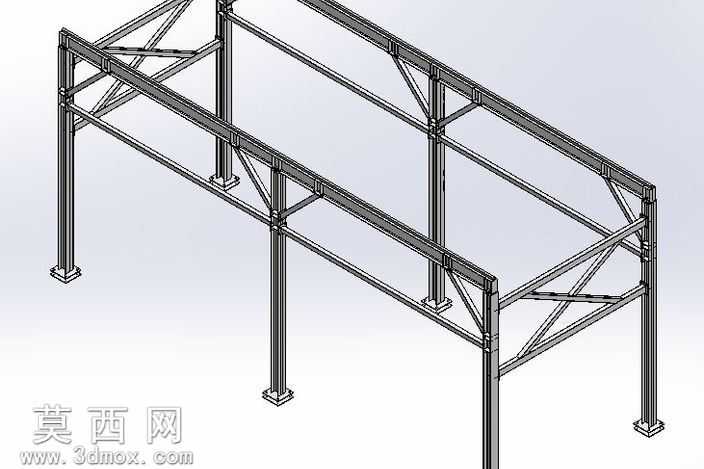

本作品为额定承载2吨的钢结构门式起重支撑机架，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循钢结构设计规范与起重设备力学性能要求，整体结构经过受力校核确保使用安全可靠。模型构建阶段以型钢构件为基础单元，先完成主体立柱、纵向主梁、横向连接梁的基础轮廓绘制，通过焊件模块快速生成各段型钢的实体特征，再依次添加斜向支撑筋、柱脚底板、连接节点板等细部结构，所有构件的连接位置均预留标准焊接间隙，还原真实加工工艺要求。材质配置上为不同构件匹配对应工程材料属性，主体承重梁与立柱采用Q235B热轧H型钢，斜撑构件采用等边角钢，柱脚底板采用加厚热轧钢板，渲染阶段为金属构件赋予哑光深灰钢材质感，添加细微的焊接纹理与表面氧化效果，清晰区分不同构件的材质差异，同时通过环境光影调整突出钢结构的框架层次感，让整体结构的受力传递路径直观可见。结构设计上采用对称式门式布局，四根竖直立柱通过底部带锚栓孔的底板与地面基础固定，立柱之间设置多道横向联系梁与交叉斜撑，有效抵消水平方向的载荷冲击，避免机架出现侧向失稳；顶部双主梁沿纵向平行布置，主梁之间通过横向连接梁与斜撑组成稳定的桁架结构，大幅提升主梁的抗弯承载能力，减少满载情况下的挠度变形，所有节点位置均设置加厚连接板，通过满焊连接的形式保证节点刚度，避免应力集中导致的结构损坏。设计思路围绕2吨额定起重载荷展开，前期通过力学计算确定各型钢的截面规格，确保在最不利载荷工况下各构件的应力、应变均处于材料许用范围内，同时兼顾结构的轻量化设计，在保证整体刚度与强度的前提下优化构件排布，减少不必要的材料冗余，模型完整还原了从柱脚锚固到顶部承载梁的全部结构细节，可直接用于工程方案展示、结构受力分析以及生产加工下料参考，整体建模逻辑清晰，特征参数完整，能够支持后续的结构修改与工程出图需求。
