不锈钢三通式流体管路连接构件

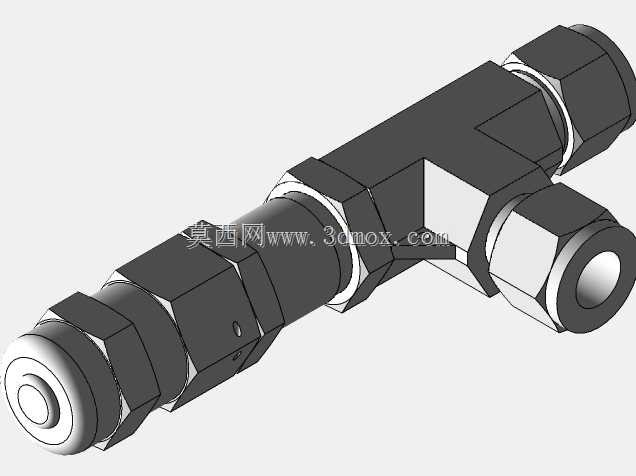

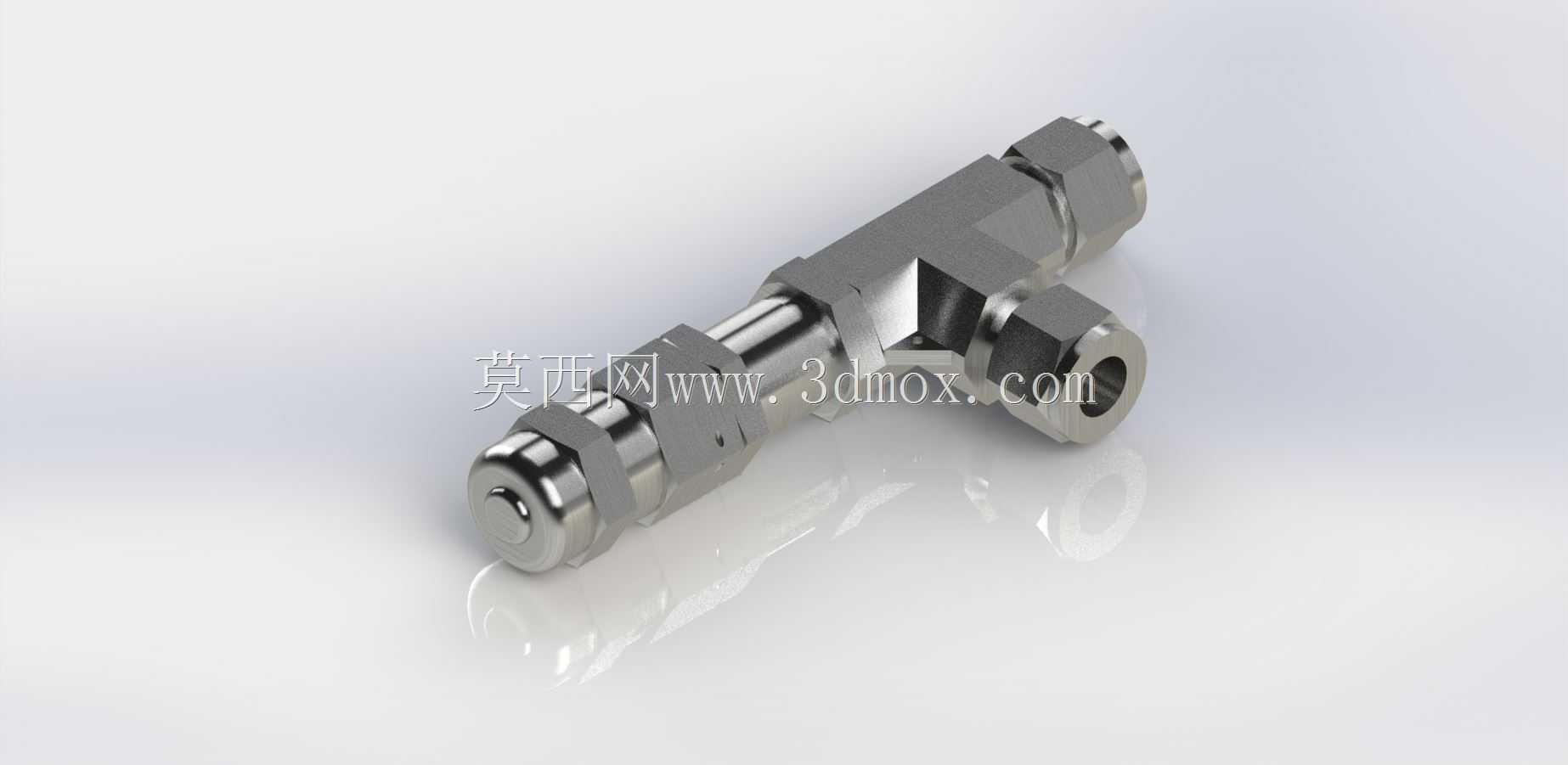

在化工流体输送、实验室气路搭建、半导体高纯介质输送、小型液压动力单元装配这类对管路密封可靠性有严苛要求的场景里，这类不锈钢材质的三通式管路接头是管路系统里实现介质分流、合流的核心连接部件，很多现场管路改造、非标设备气液路排布的环节，都需要用到这类适配公制12mm管径的接头来完成支路引出。从实际使用的角度看，这类接头的核心作用是在不截断主通路的前提下，从主管路侧方引出一条支路，实现单路输入双路输出或者双路输入单路合流的介质导通需求，相比焊接式的三通管路，这类卡套式结构的接头不需要现场做焊接作业，安装时不需要动用焊枪、酸洗钝化这类工序，只需要按照规范的拧紧力矩操作，就能实现金属硬密封，密封面耐受的压力范围覆盖常规低压气动回路到中压液压回路的使用需求，不锈钢材质本身的抗腐蚀特性，也能适配水、常规油气、弱腐蚀性化学介质的输送场景，不会像铜质或者普通碳钢接头那样在长期接触介质后出现锈蚀剥落污染管路介质的问题。做这个构件的三维建模时，首先要考虑的是实际安装的操作空间边界，接头整体采用对称式的长条形主体结构，三个连接端的卡套螺母预留的扳手操作间隙不能小于常规开口扳手的最小作业空间，主体的六角夹持部位尺寸要匹配标准扳手的开口规格，避免现场安装时出现没有合适扳手操作的问题。主体内部的流道设计要做平滑过渡，尤其是侧方支路和主通路交汇的位置，不能出现直角锐边，不然介质高速流过的时候会产生紊流，带来额外的管路振动和压力损失，长期使用还容易在锐角位置残留介质杂质，造成流道堵塞。外形尺寸上，主通路的两个连接端同轴度公差要控制在合理范围，侧方引出端的轴线和主通路轴线要保证垂直，角度偏差不能超过机械管路安装的通用公差要求，不然现场接管的时候会出现管路别劲的问题，强行安装会给密封面带来额外的附加应力，时间长了容易出现密封泄漏。接头的各个外表面做了钝化处理，建模的时候要注意表面粗糙度的匹配，和卡套接触的密封锥面要标注对应的粗糙度要求，保证卡套咬合之后能形成连续的密封环线，不会出现微观的泄漏通道。另外在做结构设计的时候，要考虑接头安装后的管路受力情况，主体的壁厚要满足对应压力等级的强度要求，不能为了缩小外形尺寸过度削减壁厚，不然在管路压力波动的时候容易出现主体开裂的问题，同时卡套螺母的螺纹配合长度要足够，保证拧紧的时候卡套能均匀切入管壁，实现可靠的管路抱紧和密封。这类接头在实际选型的时候，除了匹配管径参数，还要确认使用场景的介质兼容性、工作压力和温度范围，三维建模阶段就要把这些实际使用的约束条件融入到结构细节里，比如密封锥面的角度要和对应规格的卡套完全匹配，螺母的拧紧行程要预留足够的余量，保证不同壁厚的同管径管路都能实现可靠密封，不会出现拧到底还没实现密封的情况。在三维装配的场景里，这类接头的模型还要考虑和周边管路、阀件的干涉问题，主体的外形不能有突兀的凸起，避免在密集排布的管路簇里和相邻构件发生空间干涉，侧方引出端的朝向要能支持现场安装时的角度调整，当然这类卡套接头本身在拧紧前是可以绕管路轴线小范围旋转调整角度的，建模的时候要把这个安装调整的余量考虑进去，不要把结构做成完全固定死的形态，给现场安装留足操作灵活性。
