ASCO气动执行元件结构三维数模

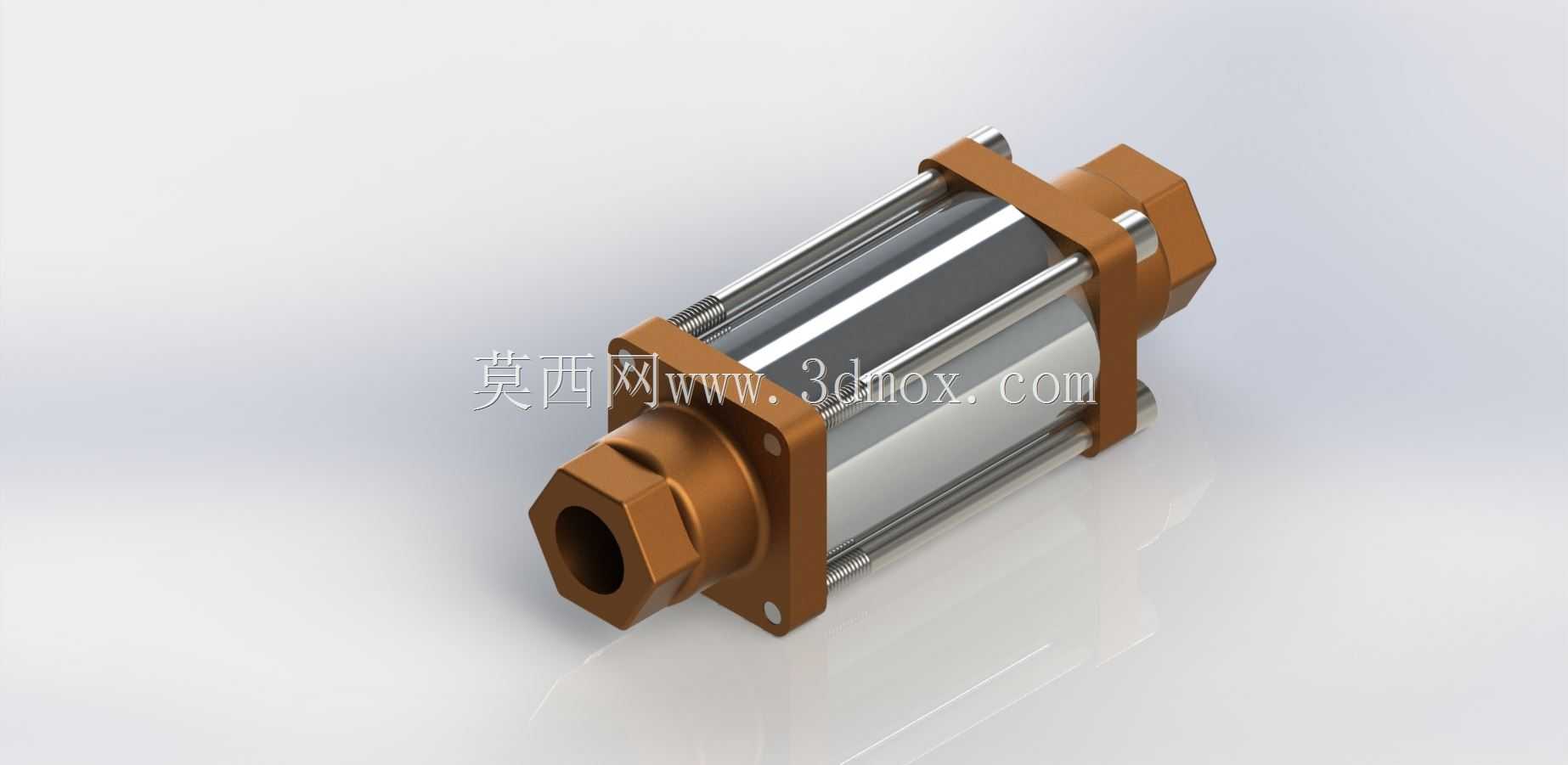

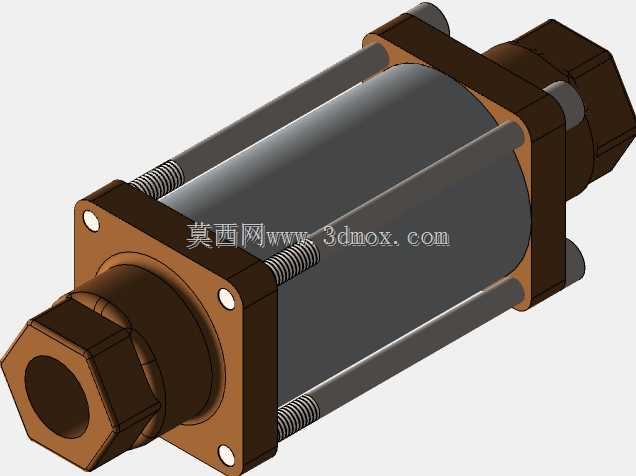

　　在气动控制系统的管路布局里，这类执行元件的适配场景覆盖了轻工包装、化工流体输送、机床辅机动作触发等多个常规工业环节，核心作用是将压缩空气的压力能转换为直线往复的机械动能，带动管路阀芯、工位挡块、夹具压头完成预设的动作循环。从结构设计逻辑来看，该元件采用拉杆式缸筒固定方案，四根周向均匀分布的金属拉杆承担两端端盖的锁紧载荷，缸筒选用镜面抛光的金属材质，既保证内壁与活塞密封圈的滑动配合精度，也能降低长期往复动作的磨损速率，延长密封件的更换周期。两端的端盖采用高强度工程材质压铸成型，进出气接口直接集成在端盖本体上，省去了外接管路转接的额外空间，接口采用内螺纹标准规格，可直接对接常规气动软管的快插接头或硬管的密封接头，

　　适配现场不同的管路布设习惯。端盖与缸筒的接触位置设计有环形密封槽，内置O型密封圈实现静密封，杜绝压缩空气的泄漏损耗，保证腔室压力稳定输出。两端的安装法兰与端盖为一体化结构，法兰上预留的两个对称安装孔可配合螺栓直接固定在设备安装基面，也可通过配套的安装支架实现铰接式安装，适配不同的动作输出角度需求。输出端的内螺纹接口可直接连接外部负载接头，不管是驱动阀门的阀杆做直线启闭动作，还是连接拨叉机构转换为旋转扭矩，都能保证力的传递同轴度，避免侧向载荷导致的活塞杆偏磨问题。从安装边界来看，该元件的整体外形为同轴圆柱结构，最大外轮廓尺寸集中在中部缸筒区域，两端法兰的对角尺寸略大于缸筒直径，安装时需要预留的空间除了元件本身的轴向长度，

　　还需要考虑两端气管的弯曲半径、负载连接后的动作行程余量，避免动作过程中与周边的管路、结构件发生干涉。设计过程中对活塞的导向长度做了优化，加长的导向支撑段可以抵消部分侧向负载带来的偏载力矩，即使在安装存在微小同轴度误差的情况下，也能保证活塞动作顺畅，不会出现卡滞、爬行的问题。端盖上预留的缓冲调节孔位，可以根据负载的运动速度调整缓冲节流阀的开度，在活塞行程末端实现气缓冲，降低硬碰撞带来的噪音和结构冲击，保护设备上的精密元器件不受振动影响。这类执行元件在选型匹配时，需要结合系统的工作压力、负载所需的推拉力、动作行程长度来确认参数，三维数模的结构完整还原了零件的配合关系，不管是做设备的管路布局干涉检查，还是做安装工装的设计适配，

　　都能直接提取各个特征的尺寸参数，不需要再反复测绘实物，能大幅缩短前期设计的校核周期。在实际的生产线维护环节，完整的三维结构也能帮助维修人员快速理解内部零件的装配顺序，在更换密封件、清理缸筒内壁杂质的时候，能按照正确的拆解顺序操作，避免暴力拆装导致的零件变形、密封面损伤问题。不同于常规的标准气缸，这款元件的进出气接口位置做了偏心优化，在紧凑安装空间里可以避开周边的结构件，不需要额外使用弯头转接，能进一步压缩整体的安装占用空间，适合在设备内部空间局促的工位上使用。缸筒外部的金属表面做了钝化处理，在有少量水汽、弱腐蚀介质的车间环境里也能保持较好的防锈能力，不会因为表面锈蚀导致拉杆锁紧力下降、端盖密封失效的问题。
