尺寸3规格端部联轴器配圆形珠链结构件

　　在轻载传动、小行程联动的机构设计场景里，这类端部联轴器搭配圆形珠链的组合结构，常出现在小型工装夹具的定位联动、检测设备的探针行程传递、小型自动化模组的软连接传动环节，区别于刚性联轴器的硬连接特性，这类带珠链球铰结构的端部连接件，能够补偿两轴端少量的径向、角向偏移，避免安装对位偏差带来的卡滞、应力集中问题。从实际使用场景来看，这类构件不需要传递大扭矩，更多是承担小行程的位移传递、轻载的拉力传导，比如在小型电子装配设备的料仓挡片联动结构里，端部联轴器固定在摆杆轴端，圆形珠链连接另一端的触发拨片，当摆杆转动到设定角度时，珠链张紧带动拨片触发到位传感器，整个过程中球铰结构可以自动适配拨片与摆杆之间的安装角度差，不需要额外加工高精度的同轴安装位，能降低小机构的装配精度要求，压缩加工与装配成本。

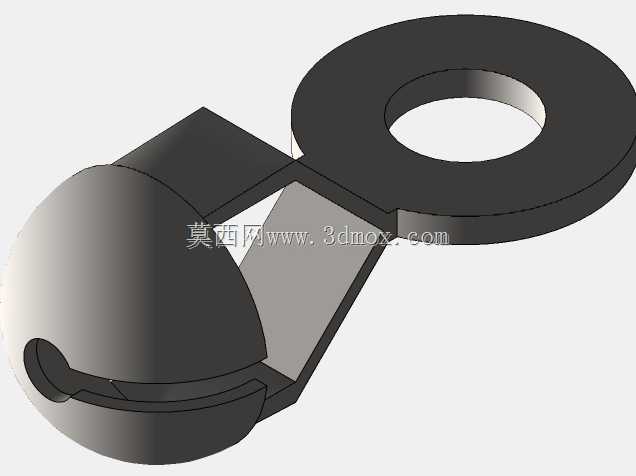

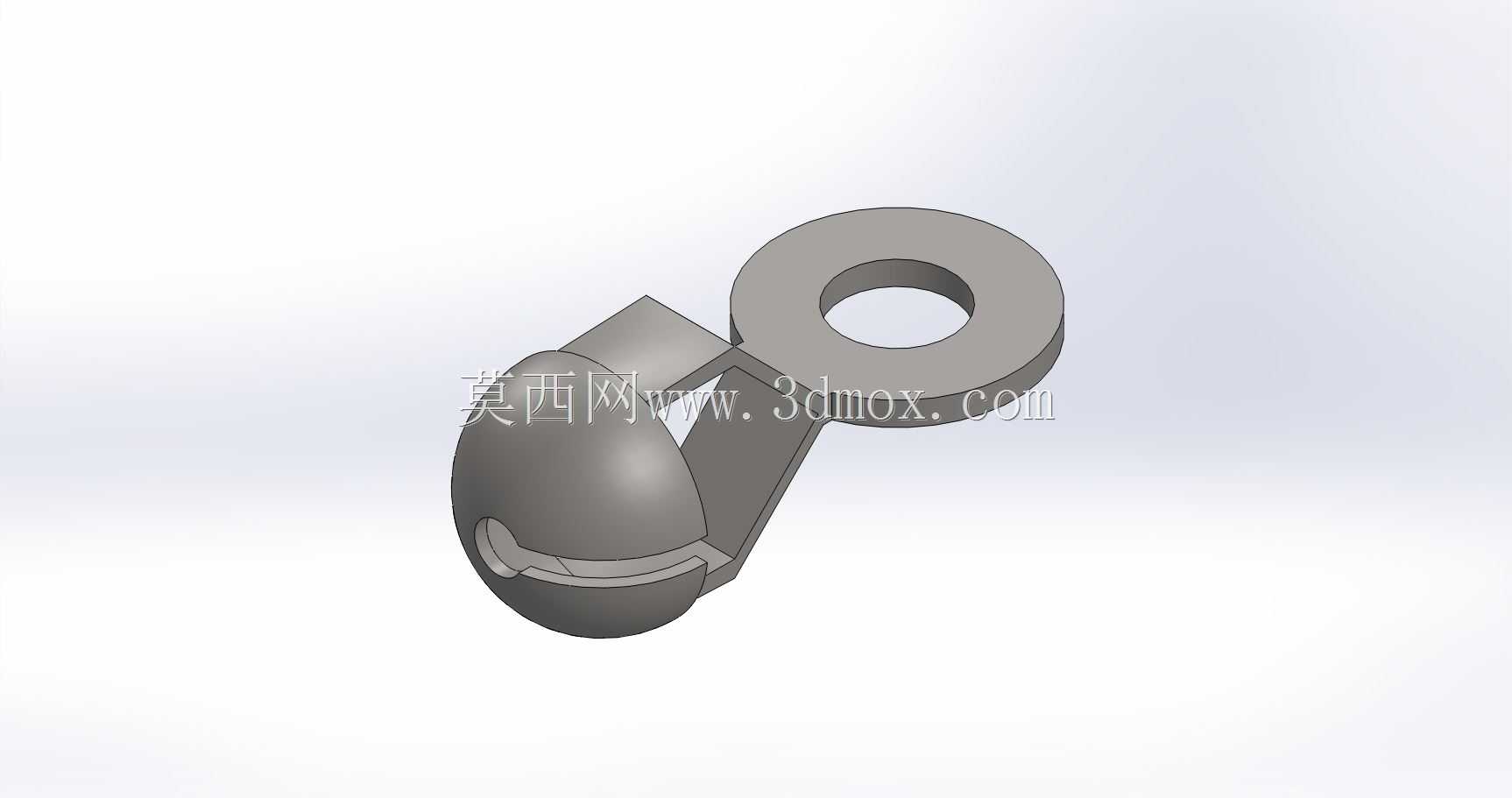

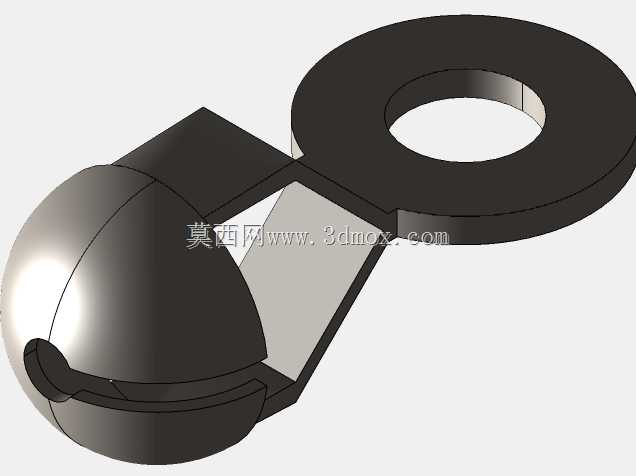

　　从结构设计逻辑来看，这个构件分为两个功能部分，一端是带安装孔的法兰式固定端，安装孔用来穿设紧固件，将整个构件锁紧在对应轴端或者安装板面上，法兰盘的平面可以提供足够的压紧面积，避免固定后出现转动松脱；另一端是球头夹持结构搭配圆形珠链，球头的夹持槽做了收口设计，既可以让珠链的球头在槽内实现一定角度的摆动，又能保证球头不会从槽内脱出，珠链的每一节球头都可以在相邻链节的包裹下实现多方向小角度转动，整个珠链段属于柔性传动段，和端部的刚性固定端结合，就实现了刚柔结合的连接效果。设计时需要重点关注几个尺寸边界：首先是固定端法兰的外径与安装孔中心距，这个尺寸决定了构件的安装适配范围，安装孔的孔径要匹配常用的小规格紧固件，保证常规的M3螺丝可以顺利穿入锁紧；其次是球头夹持端的开口宽度，开口尺寸要略小于珠链球头的直径，依靠夹持臂的微量弹性变形将球头卡入槽内，同时要控制夹持臂的厚度，保证反复掰动装配球头时不会出现塑性变形断裂；再者是连接法兰与球头座之间的连接臂长度与弯折角度，这个尺寸决定了安装后珠链的引出方向，要避免安装后连接臂和周边的机架、其他运动构件发生运动干涉。

　　在实际选型适配时，要注意这类构件的负载上限，因为珠链的链节连接处受力截面较小，仅适合传递几牛到十几牛的拉力，不能用于重载传动场景；同时球头与夹持槽的配合间隙要控制在合理范围，间隙过大会导致传动时存在空行程，影响位置传递的精度，间隙过小则会导致球头转动卡滞，失去柔性补偿的作用。在三维建模过程中，这类构件的建模重点在于球头与夹持槽的配合面绘制，要保证夹持槽的球面半径和珠链球头的半径一致，收口位置的尺寸要经过干涉检查，模拟球头卡入装配的过程，确认装配时的变形量在材料允许的弹性范围内，通常这类构件采用锌合金压铸或者不锈钢粉末冶金加工，建模时还要预留拔模斜度，满足批量加工的工艺要求。安装时，固定端的法兰面要和安装基面完全贴合，避免锁紧后连接臂出现歪斜，导致珠链引出角度偏差，加剧球头和夹持槽的单边磨损；珠链的长度要根据实际行程确定，张紧度要适中，过松会导致传动滞后，过紧则会在运动过程中给两端的安装轴带来额外的径向拉力，缩短相关构件的使用寿命。在一些需要频繁开合的小型防护门、翻盖结构里，这类构件也可以作为柔性限位连接件使用，当翻盖打开到最大角度时，珠链张紧实现限位，球铰结构可以自动适配翻盖转动过程中的角度变化，不会出现硬连接限位的别劲问题，相比传统的刚性拉杆限位，这类结构的安装容错率更高，运动过程的噪音更小，也不容易因为安装对位偏差出现断裂失效。
