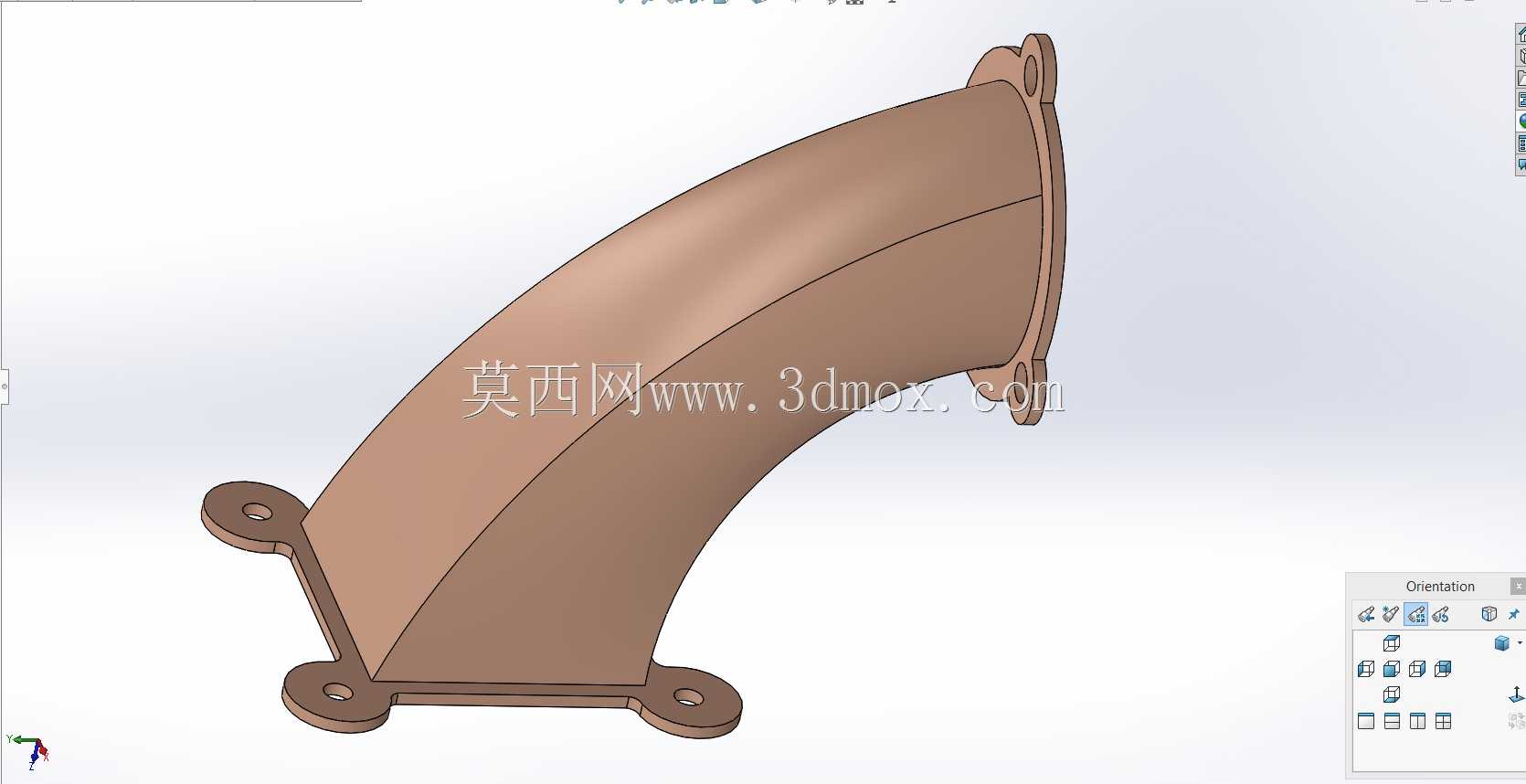

带安装法兰的90度弯管式导流接头

　　这类带双侧安装法兰的90度弯管构件，常见于工业通风管路、低压流体输送系统、设备进气排气段的转向连接场景，核心作用是在有限安装空间内完成管路走向的90度切换，同时通过两端带安装孔的法兰结构实现与相邻管路、设备壳体的刚性密封连接，避免管路转向段出现紊流、漏风漏液的问题。从实际工程应用来看，这类弯头构件多用于需要平滑转向的管路布局中，比如工业除尘设备的风道转向段、小型内燃机的进气歧管连接段、车间压缩空气管路的转角连接位，相比直角拼接的管路结构，平滑过渡的弧形内壁能大幅降低流体经过转向段时的阻力损失，减少管路内部的涡流噪音，同时避免直角位置长期受流体冲刷出现的积尘、积液问题。

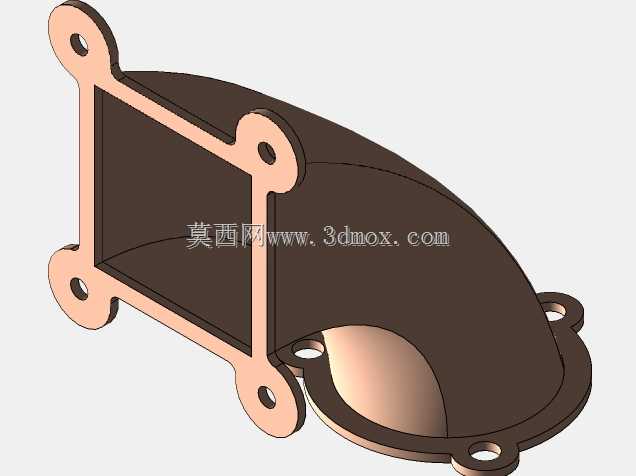

　　在设计思路上，该构件采用放样成型的结构逻辑，两端分别设置带三个安装孔的法兰盘，法兰盘与弯管主体采用一体化结构设计，避免了焊接拼接带来的焊缝应力集中、内壁不平整的缺陷。弯管主体的截面从一端到另一端保持均匀过渡，弧形段的曲率半径经过匹配管路通径的优化，既保证流体经过时的流场平滑，也控制了弯头整体的安装占用空间，不会因为曲率半径过大导致周边布局空间不足。两端法兰的安装孔采用对称分布设计，每个法兰上的三个安装孔呈120度均匀排布，安装时可以根据现场管路的朝向调整安装角度，适配不同方向的对接需求，法兰端面预留了密封件安装的平面余量，实际装配时可以加装橡胶密封垫或者密封胶，保证连接位置的密封性能。

　　从安装边界来看，该弯头两端的法兰端面为安装基准面，安装时需要保证两端对接的管路端面与法兰面完全平行，安装孔位对齐后采用螺栓紧固，紧固时需要按照对角顺序逐步拧紧螺栓，避免法兰面受力不均出现翘曲导致密封失效。弯管主体的外壁到安装孔中心的距离经过核算，保证螺栓安装时有足够的扳手操作空间，不会出现螺栓无法拧紧的问题。弯管的弧形段外壁与相邻设备、墙体的安全距离需要预留至少一个管路通径的余量，避免管路运行时产生的振动导致外壁与周边构件发生摩擦碰撞，同时也方便后期对管路外壁进行防腐、清洁维护。

　　在功能特性上，一体化放样成型的结构让该构件的整体结构强度更高，相比拼接式弯头，没有焊缝位置的腐蚀、开裂风险，能适应一定范围内的管路振动和压力波动。内壁的平滑过渡结构可以降低流体输送过程中的压力损失，对于通风系统来说，能减少风机的运行负载，降低能耗；对于流体输送系统来说，能减少物料在转向位置的堆积，避免管路堵塞。法兰连接的形式也让该构件的拆装维护更加便捷，后期需要清理管路内部或者更换构件时，不需要切割管路，只需要拆卸法兰螺栓即可完成操作，大幅降低现场维护的工作量。

　　实际选型应用时，需要根据对接管路的通径匹配该弯头的接口尺寸，同时确认法兰安装孔的孔距、孔径与对接端的法兰参数一致，避免出现安装错位的问题。如果用于输送有腐蚀性的流体，还可以在构件内壁做相应的防腐涂层处理，或者根据输送介质的特性调整构件的成型材质，满足不同工况的使用需求。在三维建模过程中，这类放样构件需要重点控制两端截面的轮廓精度、弧形段的曲率连续性，以及法兰安装孔的位置度公差，保证加工成型后的构件能顺利与相邻部件完成装配，不会出现孔位错位、接口间隙不均的问题。建模时需要注意弯管壁厚的均匀性，避免出现局部壁厚过薄导致结构强度不足，或者局部壁厚过厚增加不必要的材料成本。
