拼色拼接结构球类运动用球外观造型

　　做这类曲面拼接球类的三维建模，最先要捋清楚的是实际使用场景里的核心约束——这类带拼接块的球类，日常用在室内外排球训练、业余赛事场景，球体表面的拼接缝结构不是单纯的外观装饰，每一块瓣片的弧度、拼接边界的贴合度，直接影响球体成型后的圆度、飞行过程中的气动稳定性，还有击打时的触感反馈。很多刚接触曲面建模的工程师容易把这类球做成单纯的外观包覆，忽略实际生产中瓣片的下料边界、拼接时的搭接余量，最后建出来的模型看着像那么回事，真拿去开模或者做手板的时候，就会出现瓣片拼合错位、接缝处凸起或者缝隙过大的问题。

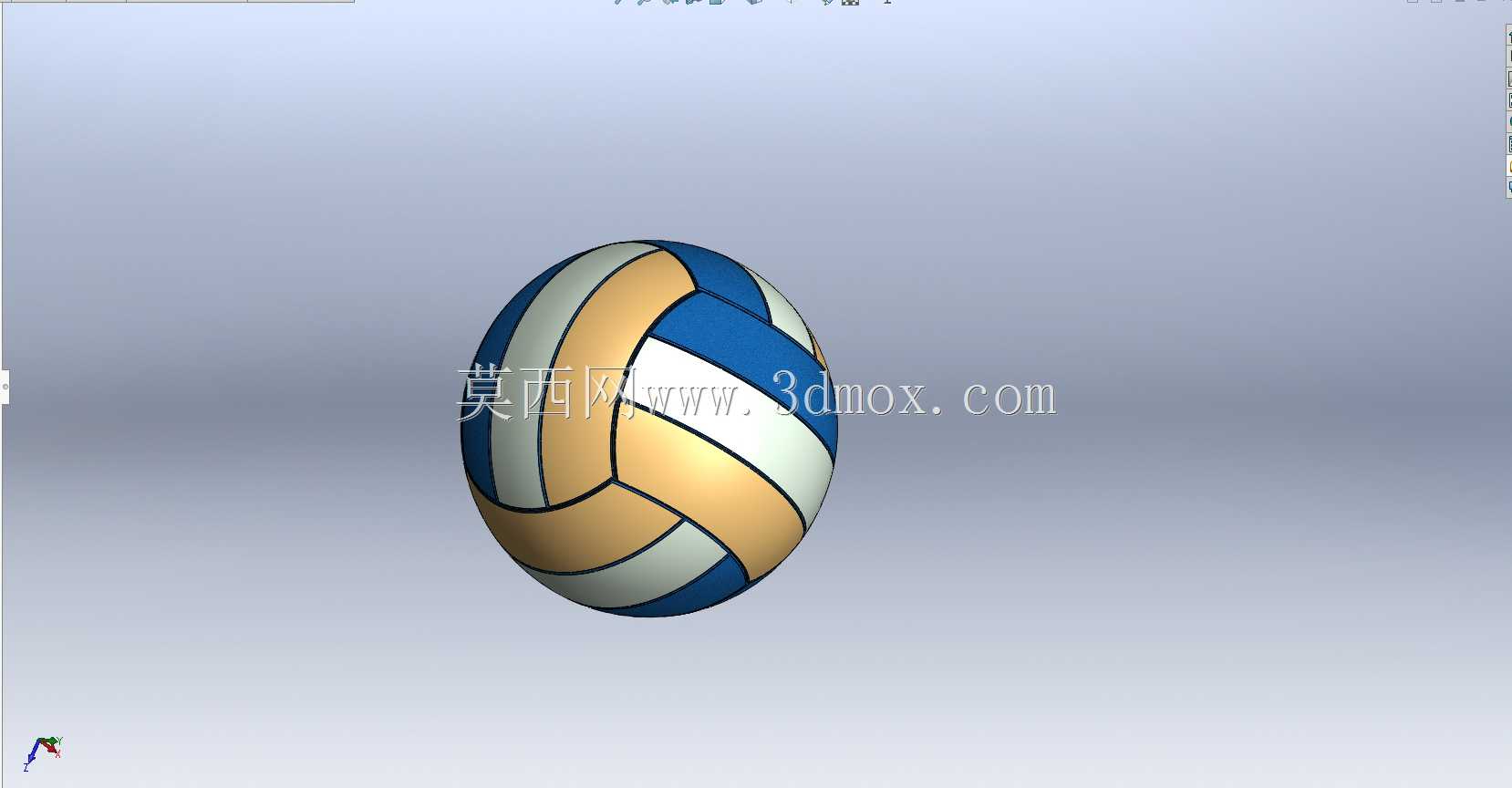

　　从设计思路上来说，做这个造型第一步不是直接画曲面，而是先确定球体的基准直径，常规训练用排球的标准外径在207毫米到213毫米之间，建模时先把基准球面做出来，再根据传统排球的十八块瓣片拼接逻辑，拆分每一块曲面的边界，这里要注意每一块瓣片的曲率要和基准球面完全贴合，不能出现局部凹陷或者外凸的偏差，不然拼接完成后整体圆度达不到使用要求。这次的拼色设计是把传统的单一配色瓣片做了分色处理，金、蓝、白三色的瓣片交错排布，分色边界完全沿着拼接缝走，这样生产的时候不管是做贴皮工艺还是注塑分色，都不需要额外做分色治具，沿着拼接缝就能完成不同颜色的装配，不会出现溢色、错位的问题。

　　实际建模过程中，拼接缝的处理是重点，不能直接把两个曲面硬接在一起，要预留出1.2毫米到1.5毫米的接缝凹槽，这个凹槽的深度和宽度是匹配实际生产中贴皮的胶层厚度、或者注塑件的拼接卡扣余量的，要是凹槽做浅了，胶层溢出就会在球体表面形成凸起，影响击球手感；做深了又会让接缝处容易积灰，长期使用后藏污纳垢不好清理。还有球体表面的弧度过渡，每一块瓣片的边缘都要做微小的圆角过渡，不能是尖锐的拼接棱边，不然运动员击球的时候，棱边位置会硌手，长期击打还容易造成皮肤擦伤，这个圆角的大小一般控制在0.8毫米左右，既能保证接缝处触感平滑，又不会让瓣片的拼接边界变得模糊，影响外观的层次感。

　　从安装和生产边界来说，这个球体模型的所有瓣片拆分都是对称排布的，一共三种形状的瓣片，每种形状的瓣片数量一致，这样开模的时候只需要做三套瓣片的模具，就能完成整个球体的生产，不需要为每一块瓣片单独开模，能大幅降低生产的模具成本。瓣片的内侧要做和球体内胆贴合的定位筋，筋位高度2毫米，均匀分布在每块瓣片的内侧中间位置，装配的时候内胆充气后，筋位会卡在内胆的对应定位槽里，不会出现使用过程中外层皮料移位、转动的问题，很多廉价排球打一段时间就会出现外皮歪扭，就是因为内侧没有做定位结构，瓣片和内胆之间没有固定约束，击打几次就错位了。

　　另外要考虑的是不同使用场景的适配，如果是用在业余休闲场景，瓣片的厚度可以做3毫米，用软质PVC材质，击打时触感更软，不会震手；如果是用在正规赛事场景，瓣片厚度要做到4毫米，用高密度纤维贴合PU材质，耐磨度更高，能承受高强度的反复击打，飞行稳定性也更好。建模的时候把瓣片做成参数化的可调整结构，只需要修改厚度参数、曲面偏移量，就能快速适配不同材质、不同使用场景的需求，不需要重新拆分曲面、调整拼接边界，能大幅提升后续衍生设计的效率。还有球体的整体重量控制，建模时要根据材质密度提前算好整体重量，正规比赛用球重量在260克到280克之间，建模时通过调整瓣片厚度、内胆壁厚，把整体重量控制在这个区间内，避免做出来的成品重量偏差过大，不符合使用标准。

　　很多人觉得球类建模就是画个球贴个图，实际上从工程角度来说，每一个拼接缝的位置、每一处圆角的大小、每一块瓣片的拆分逻辑，都和实际生产、使用体验直接挂钩，要是只追求外观看起来像，不考虑这些工程细节，建出来的模型只能做渲染用，根本没法落地生产。这次的造型在传统排球结构基础上调整了配色排布，没有改动成熟的瓣片拼接结构，既保证了外观的辨识度，又完全兼容现有的球类生产工艺，不需要厂家调整生产线就能直接投产，这也是做工业外观建模需要注意的点——不能为了追求外观新奇，随便改动经过市场长期验证的成熟结构，不然会大幅提升生产难度和成本，最后模型只能停留在数字层面，没法转化成实际产品。
