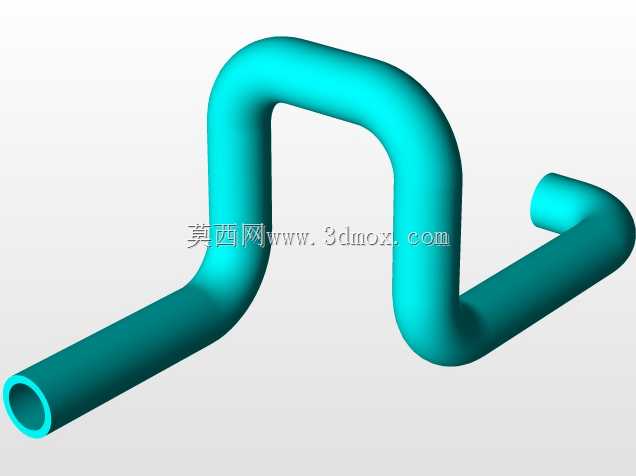

多弯折空心流体输送钢管结构

项目分类:通用五金配件 发布时间:2021-10-21 ID:334014
  • 多弯折空心流体输送钢管结构

  这类多弯折空心钢管在流体输送系统里的应用场景非常广泛,小到小型液压设备的油路排布、气动系统的气路走线,大到工业冷却循环系统的管路连接、车用散热系统的介质输送,都能见到这类异形弯管的身影。和直钢管搭配标准弯头拼接的结构不同,一体弯折成型的管路没有额外的接缝,从根源上减少了管路连接点的泄漏风险,在对密封要求较高的压力输送场景下,这种结构的可靠性优势非常明显。

  从实际使用的功能特性来看,该管件采用等径空心结构,管壁厚度均匀,两端的管口保持正圆形截面,能够直接适配同外径的标准管接头,不需要额外做管口整形处理。连续的多段弯折设计,核心作用是在有限的安装空间内完成管路的走向避让,绕过设备内部的其他结构件、电气元件或者运动部件,不需要拆分多段管路拼接,既减少了装配时的接头对齐工作量,也降低了后期运维过程中接头渗漏的排查点。弯折处的圆弧过渡经过曲率优化,没有直角弯折带来的介质流动死区,流体在管内通行时的局部阻力更小,不会在弯折位置形成长期的介质淤积,对于输送带有微小杂质的流体或者粘度稍高的液压油时,这种平滑过渡的结构能有效降低管路堵塞的概率。

  设计这类弯管的时候,首先要确定的是两端管口的安装定位尺寸,包括两个管口的相对坐标距离、管口朝向的角度,这两个参数直接决定了管路能不能和两端的接头精准对接,不会出现装配时强行掰动管路导致的安装应力。其次要核算每一段弯折的弯曲半径,弯曲半径不能小于管材允许的最小弯折半径,不然弯折位置的管壁会出现外侧拉薄、内侧起皱的缺陷,直接影响管路的承压能力。还要提前梳理安装路径上的所有干涉边界,每一段直管段的长度、弯折的偏转角度都要和周边的零部件预留足够的安全间隙,既要避开静止部件的硬干涉,也要考虑设备运行时运动部件的行程范围,预留出足够的振动避让空间,避免管路和其他部件长期摩擦磨损导致管壁破损。

  从安装边界的角度来说,这类一体弯管对安装路径的空间尺寸要求比较明确,因为弯折形状是固定的,装配时不能像软管那样随意调整走向,所以前期设计时就要把管路的三维走向完全纳入设备的整体布局里,确认每一段管身和周边结构的最小间隙满足安全要求,尤其是靠近发热部件的位置,还要预留足够的热膨胀间隙,避免设备运行时温度升高,管路热伸长后和高温部件直接接触,加速管壁老化。管口的连接端要预留足够的操作空间,方便装配时拧紧管接头或者安装卡箍,不能出现管口位置被其他结构挡住,工具无法操作的情况。另外管壁的厚度选择要匹配系统的工作压力,压力越高的场景,对应的管壁厚度就要越大,弯折时的变形量也要提前通过工艺验证,确保弯折后的最小壁厚位置依然能满足系统的承压强度要求,不会在压力波动的时候出现管壁开裂的问题。
