手动驱动式法兰连接蝶阀三维结构设计

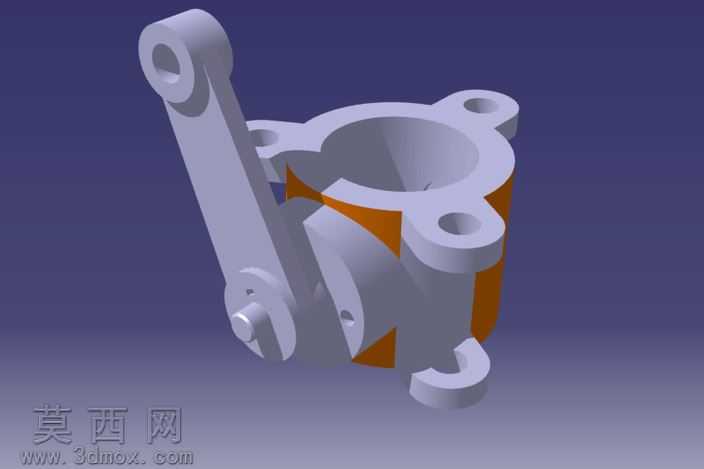

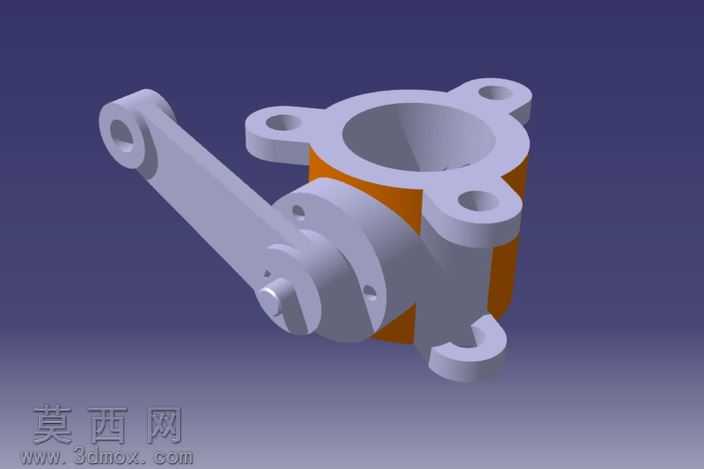

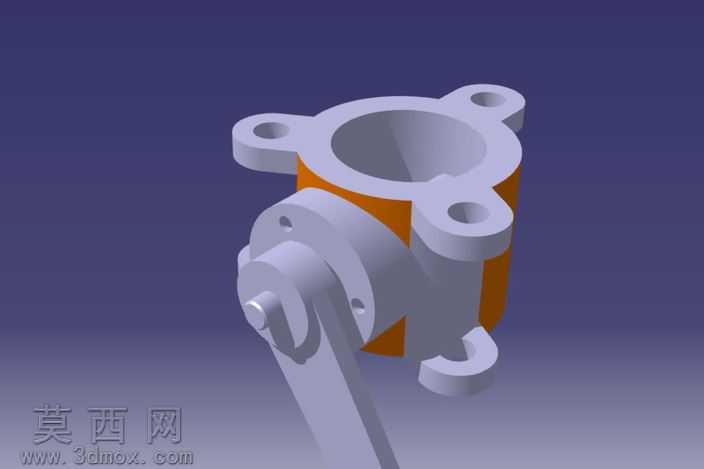

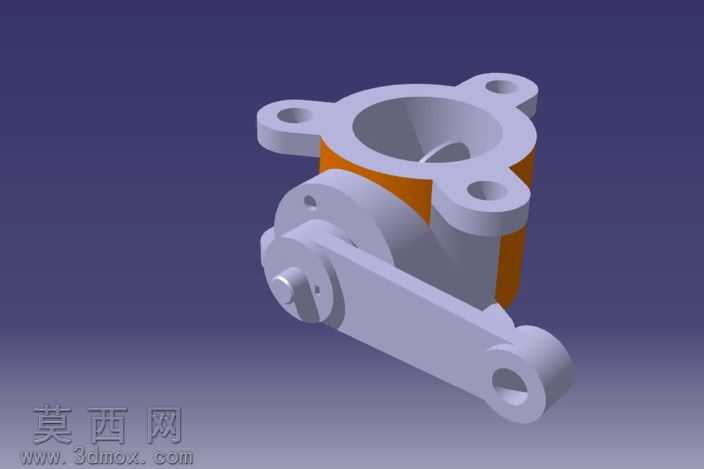

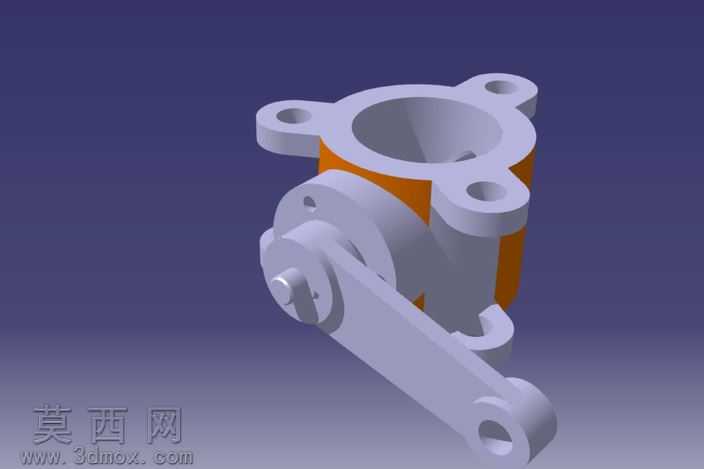

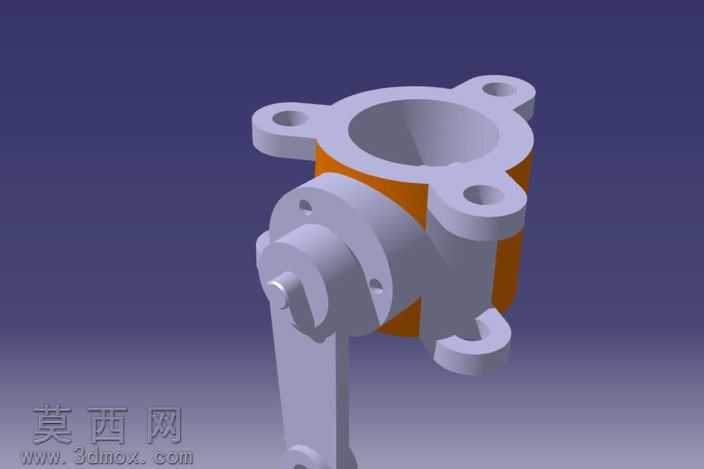

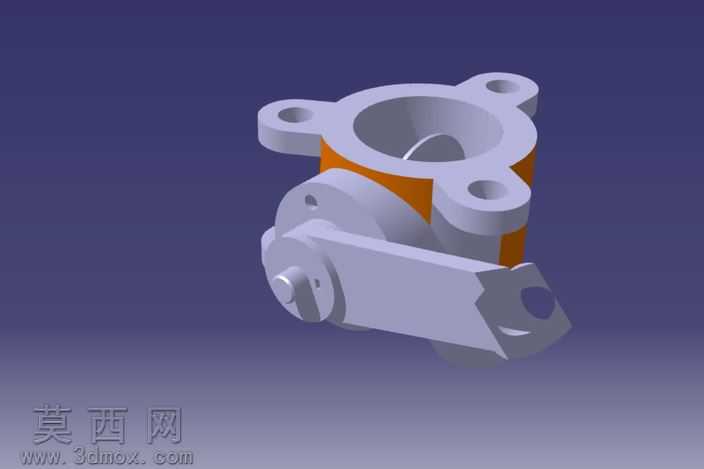

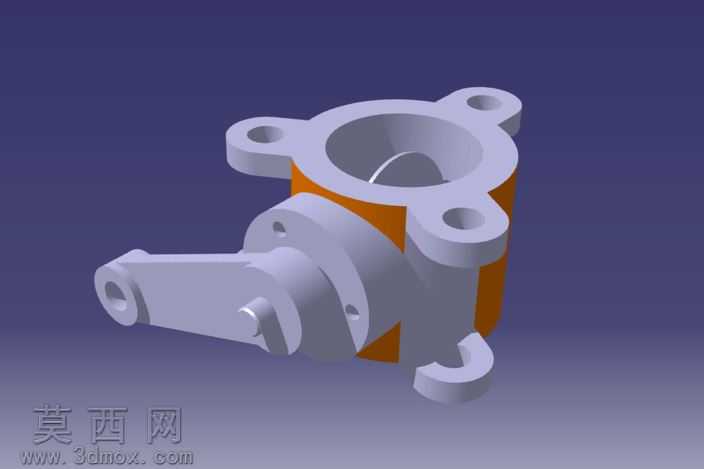

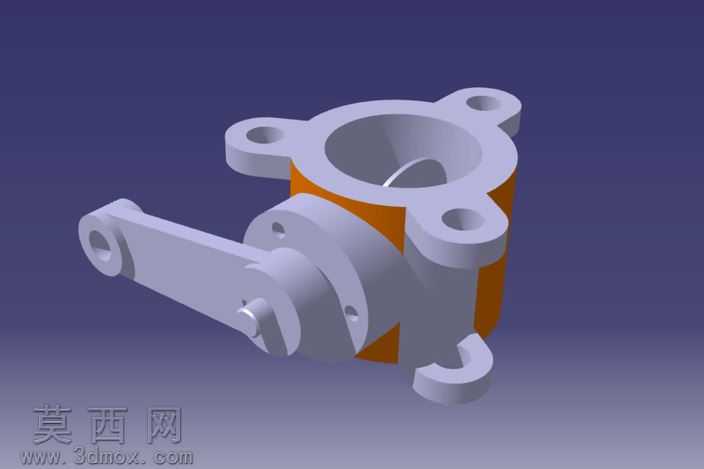

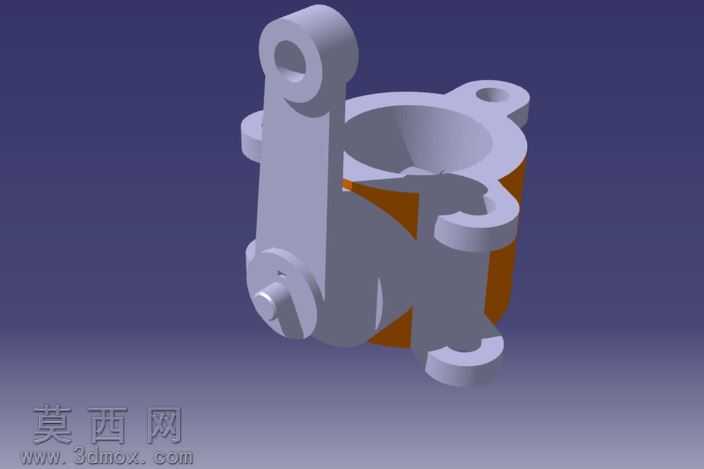

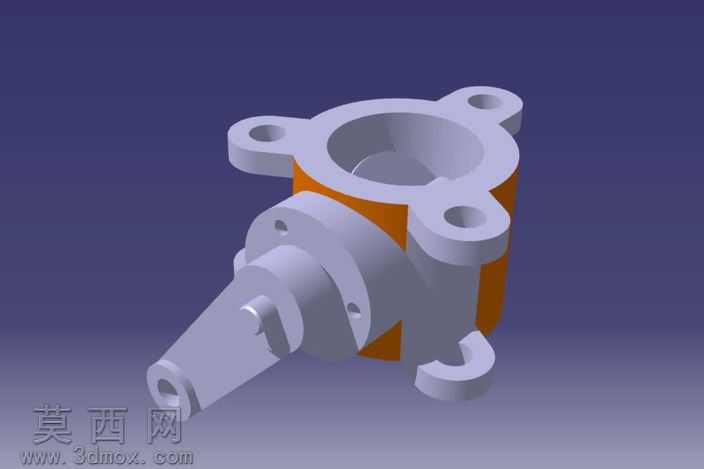

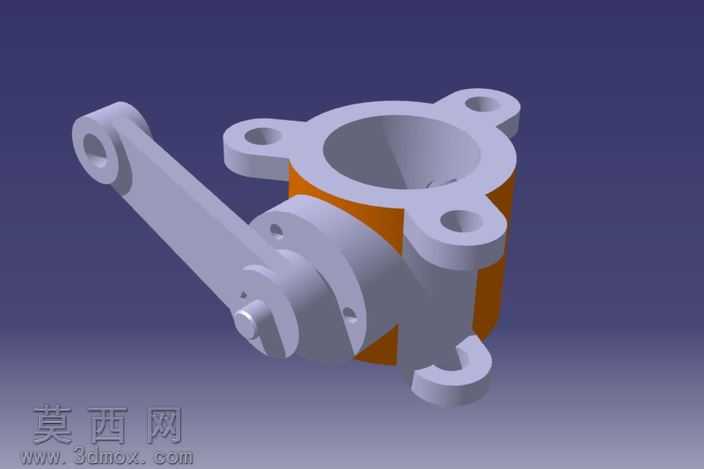

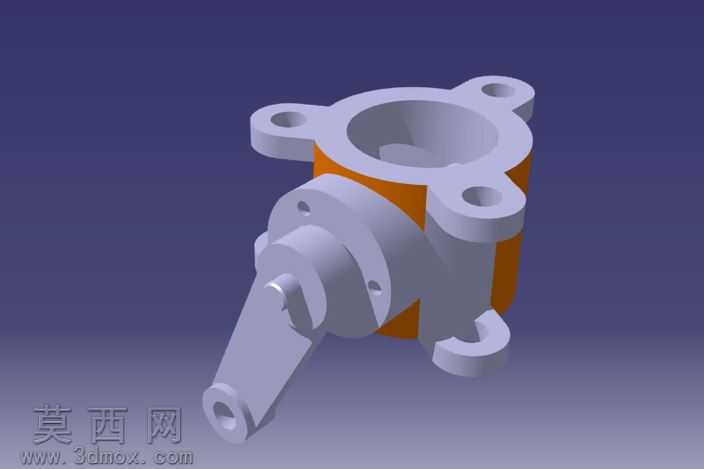

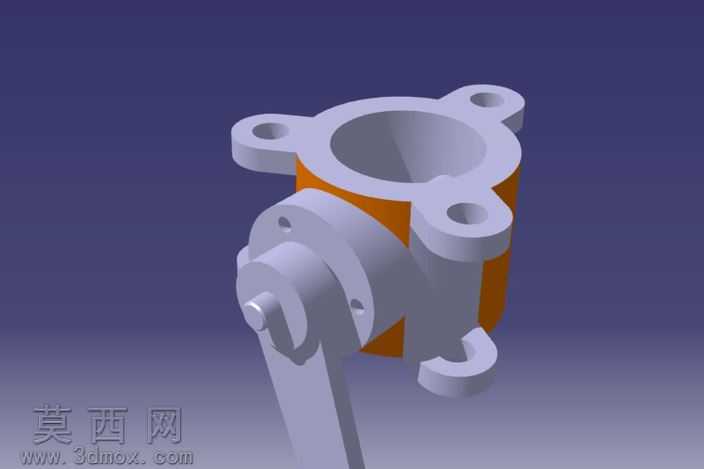

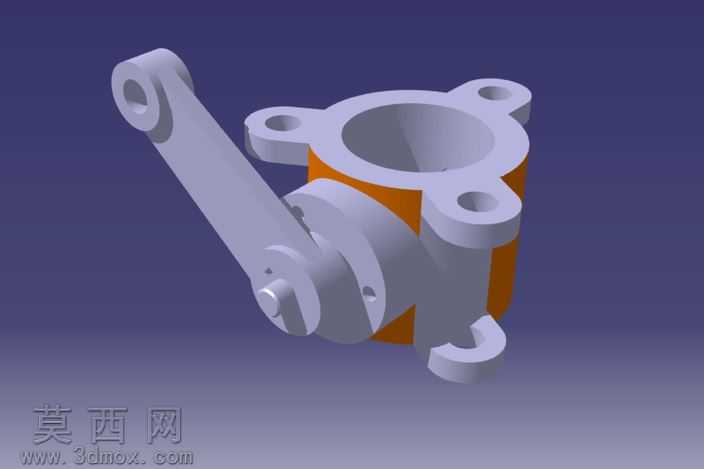

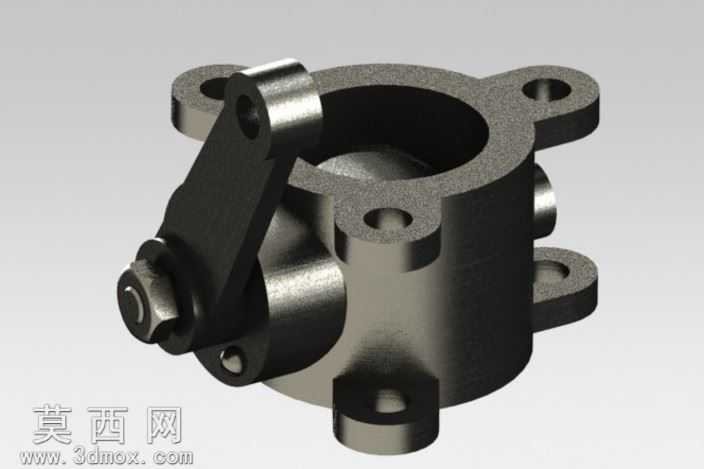

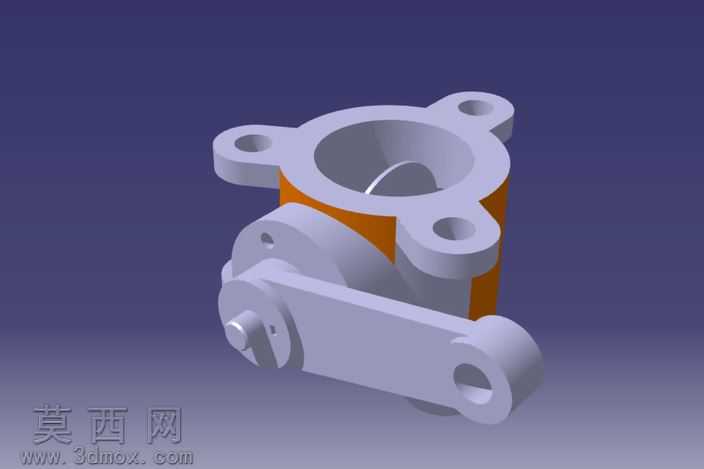

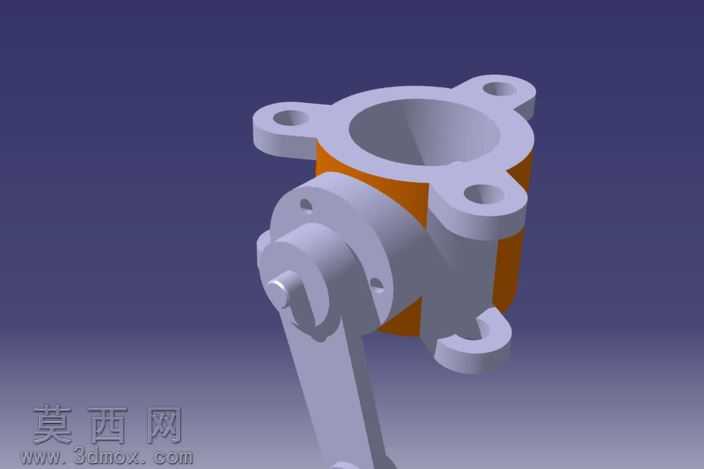

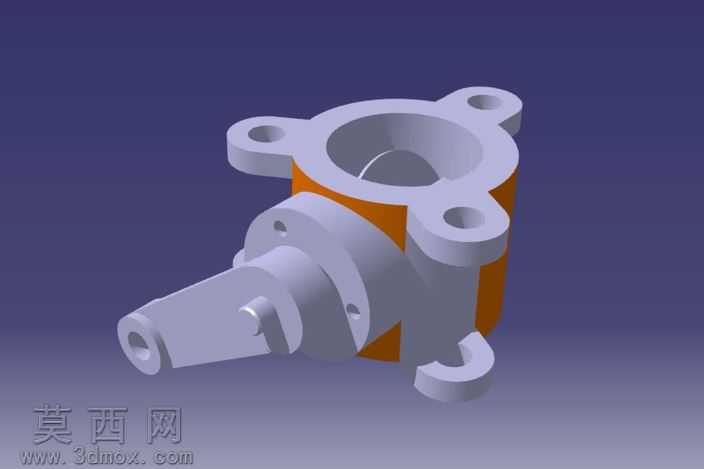

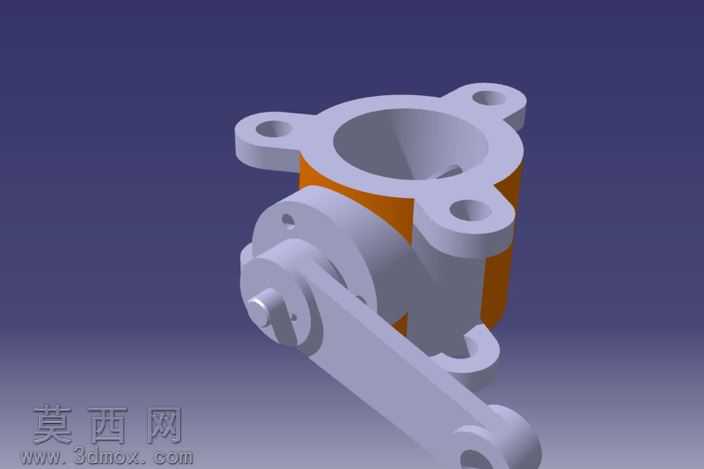

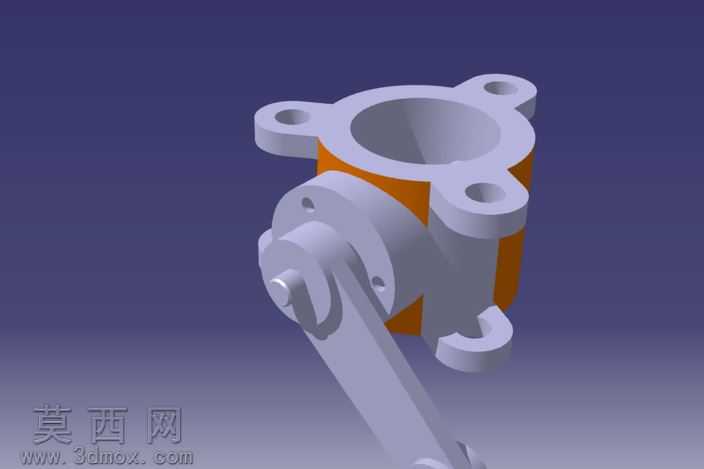

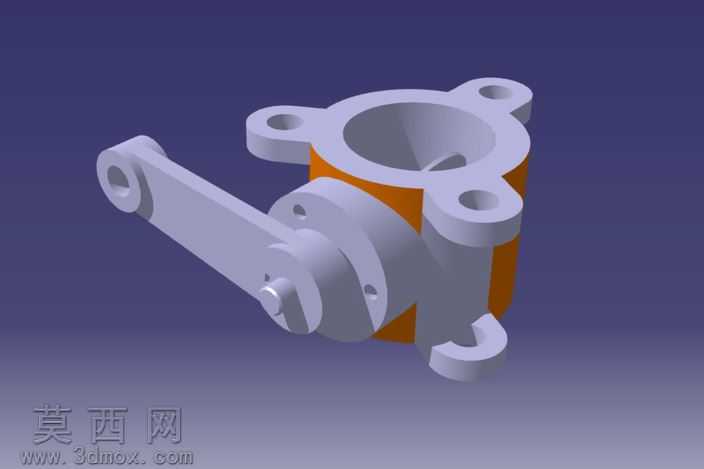

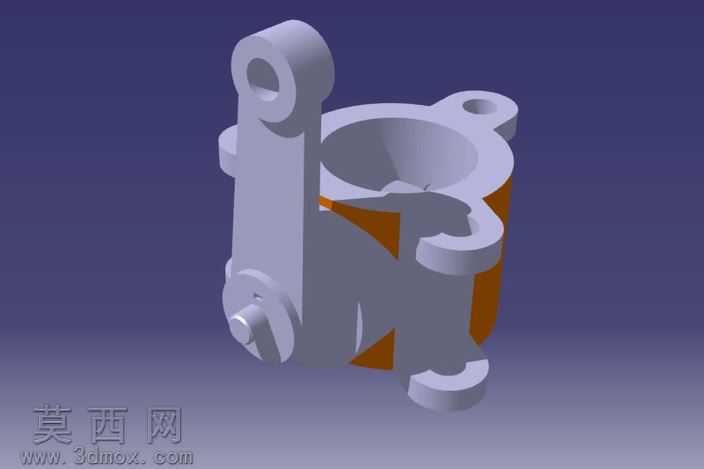

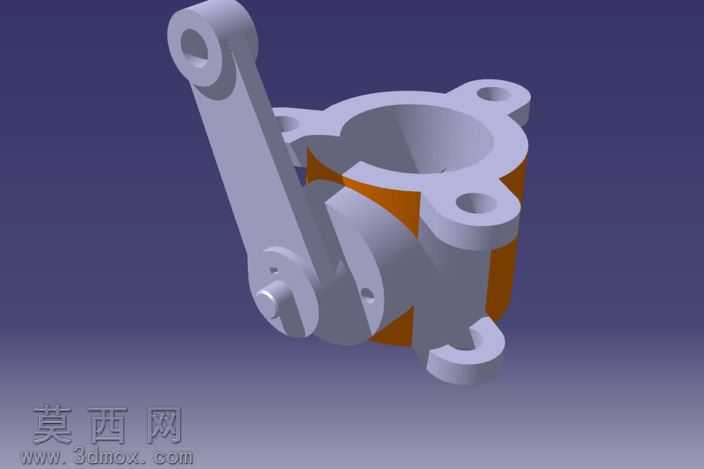

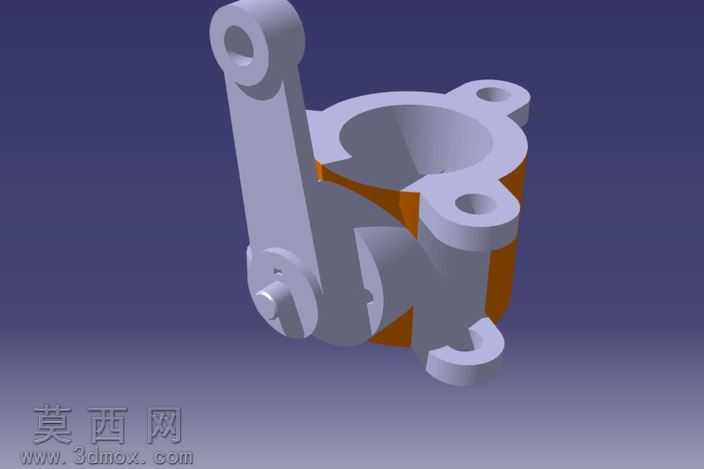

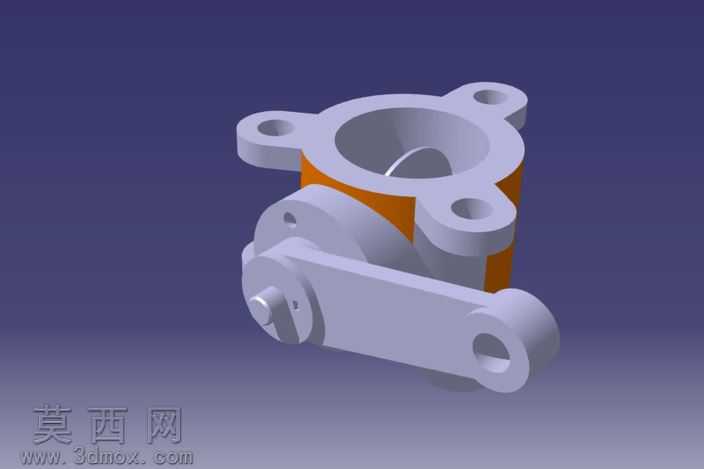

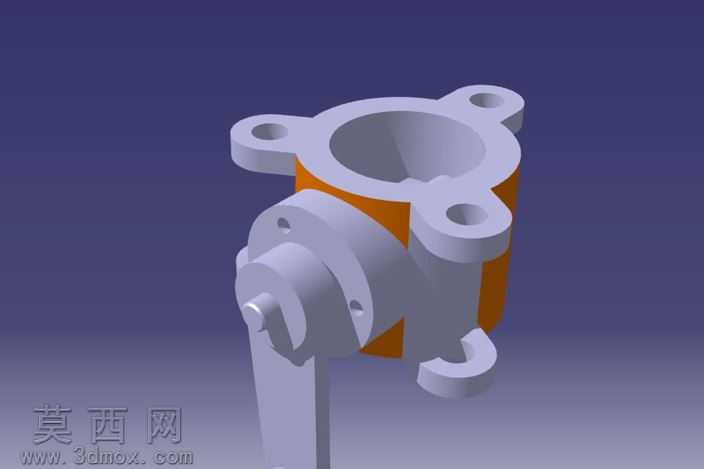

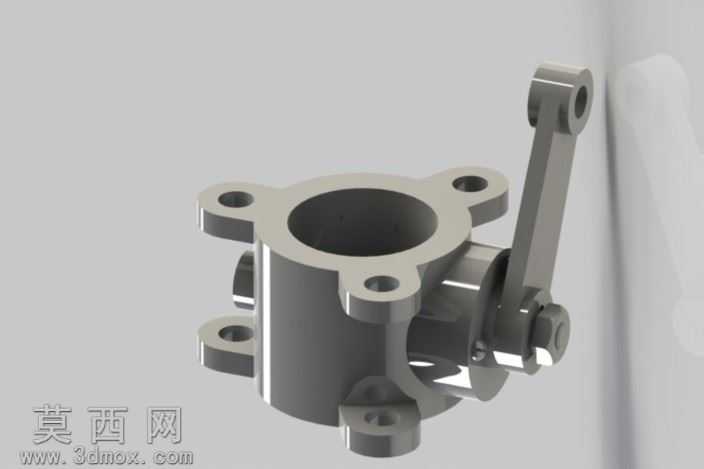

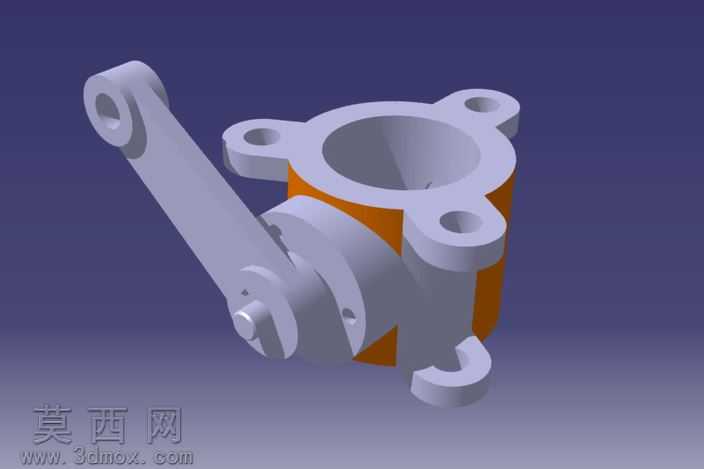

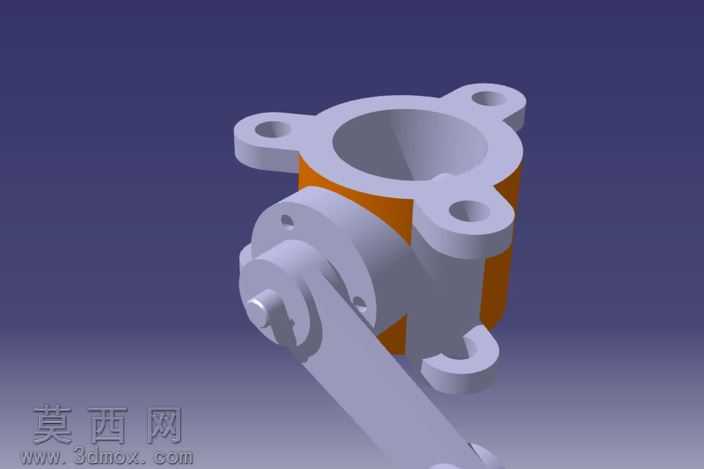

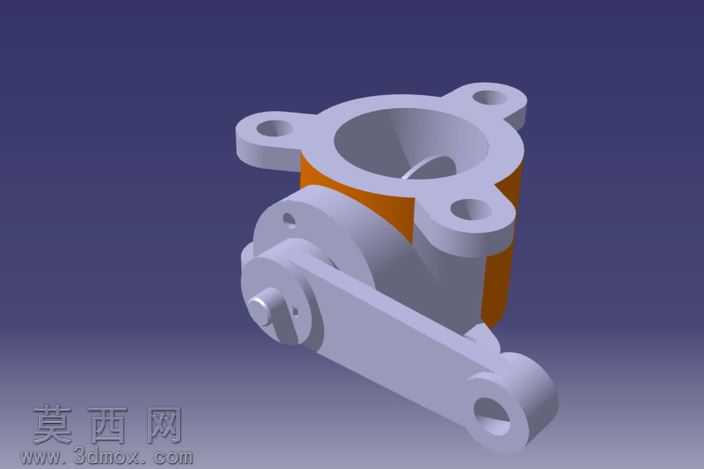

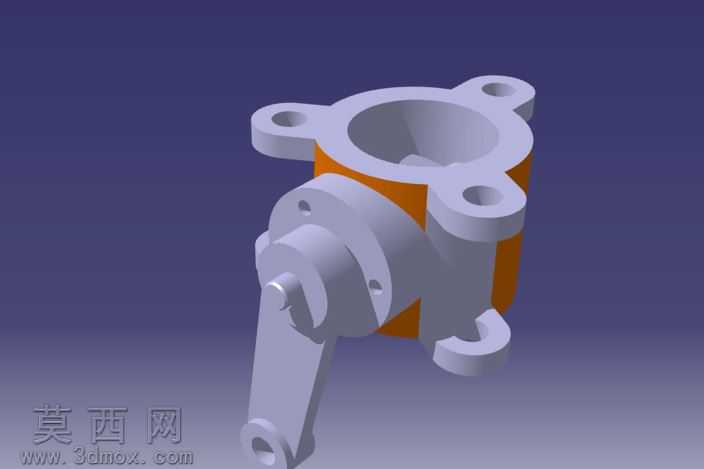

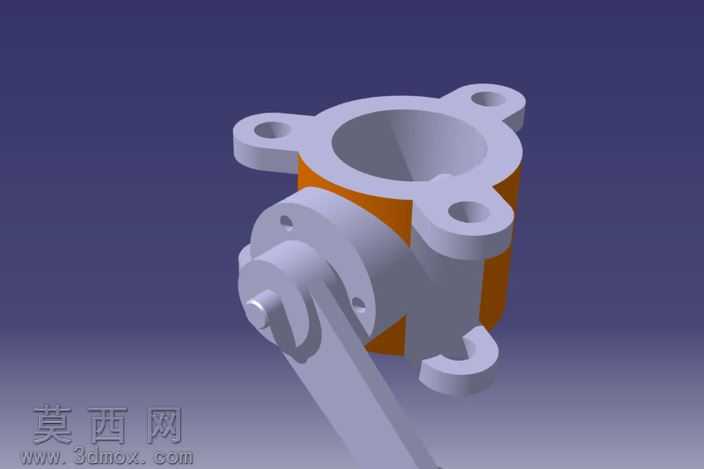

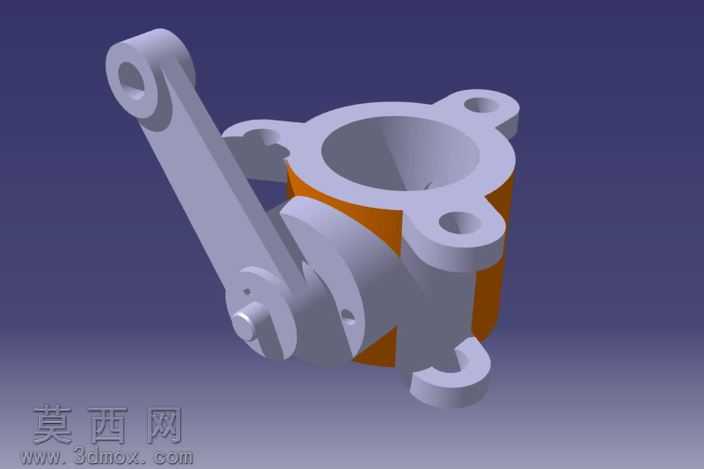

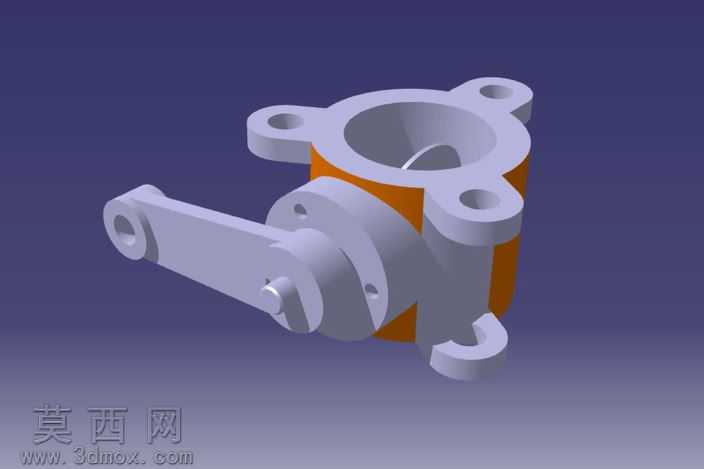

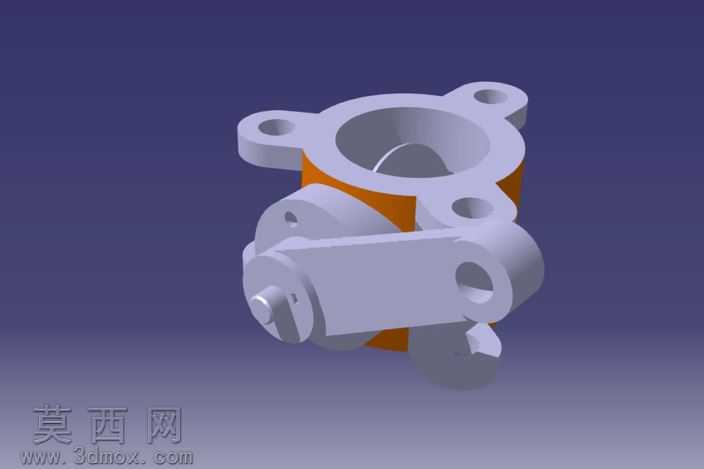

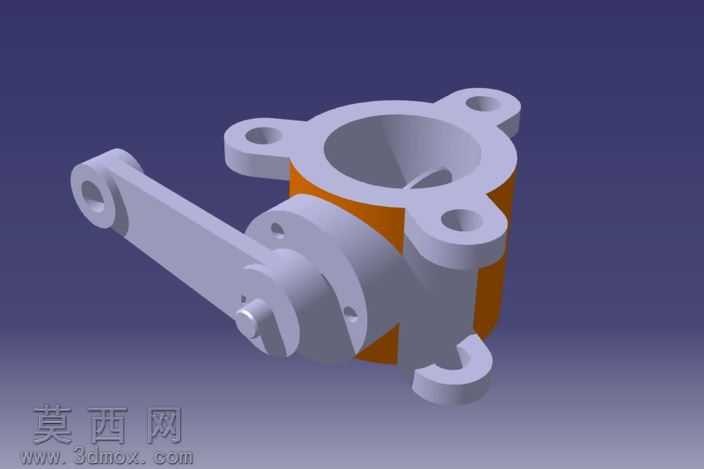

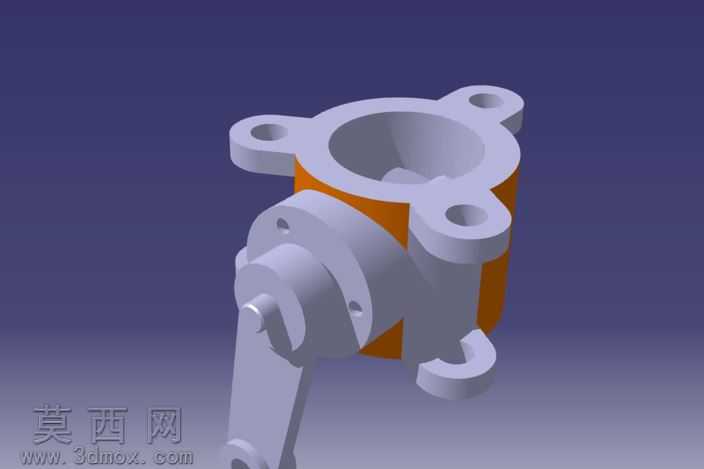

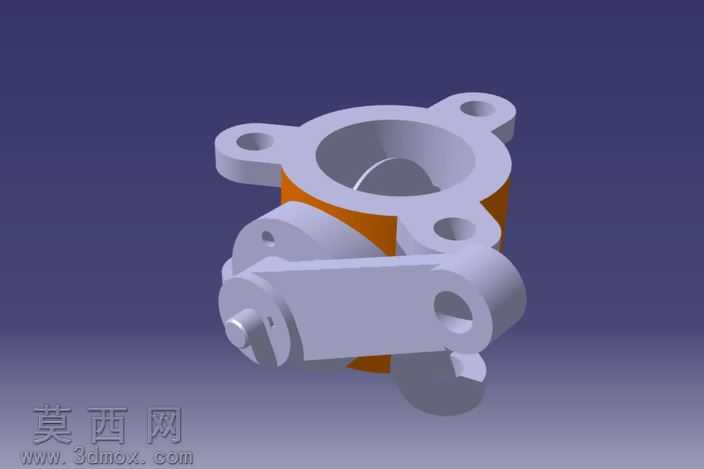

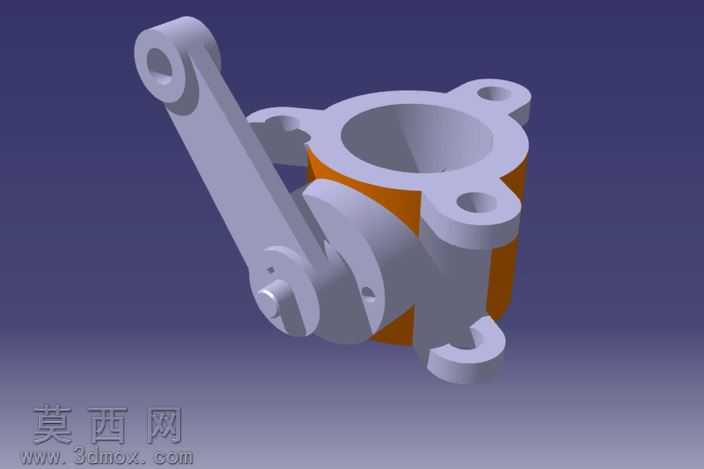

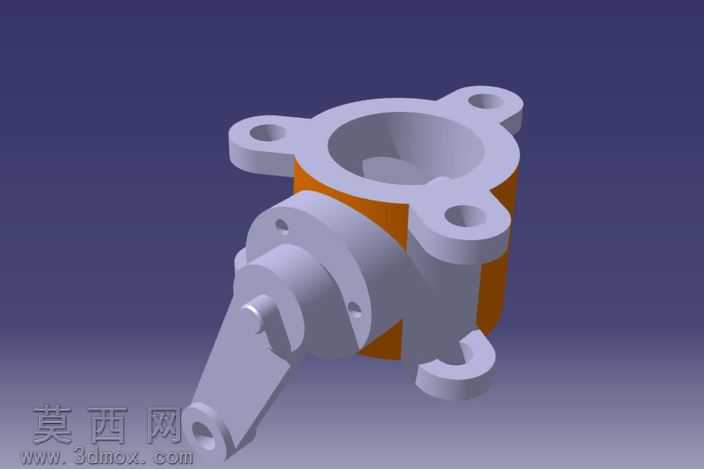

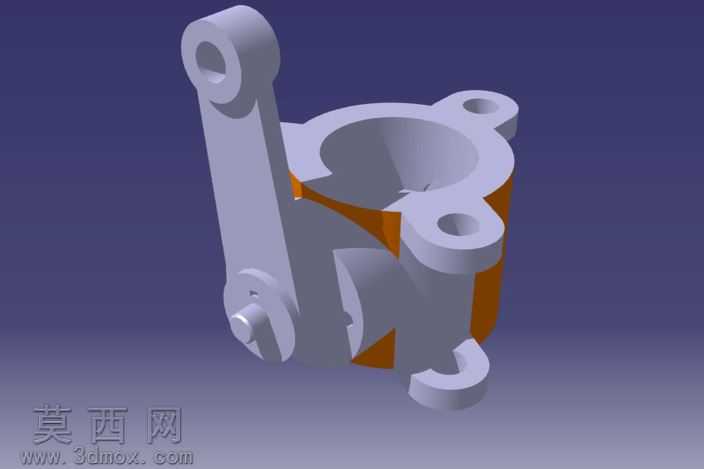

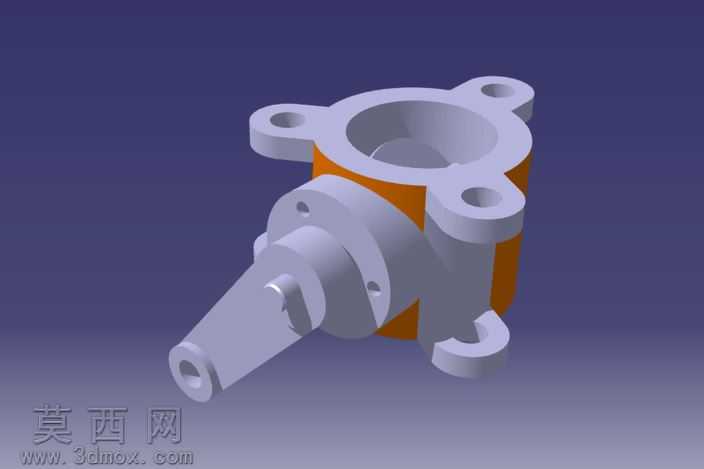

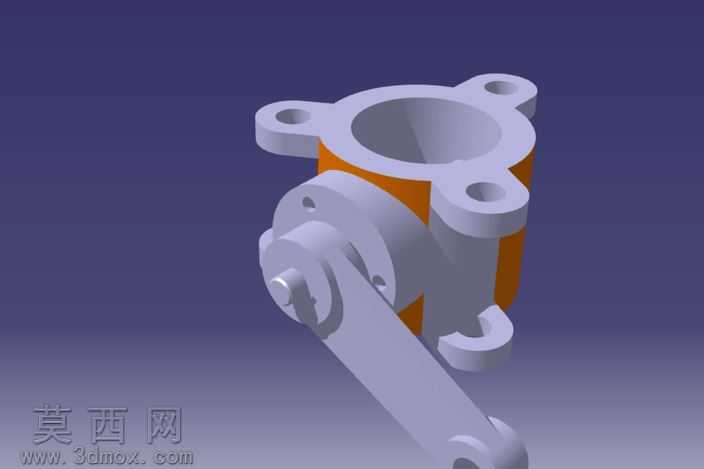

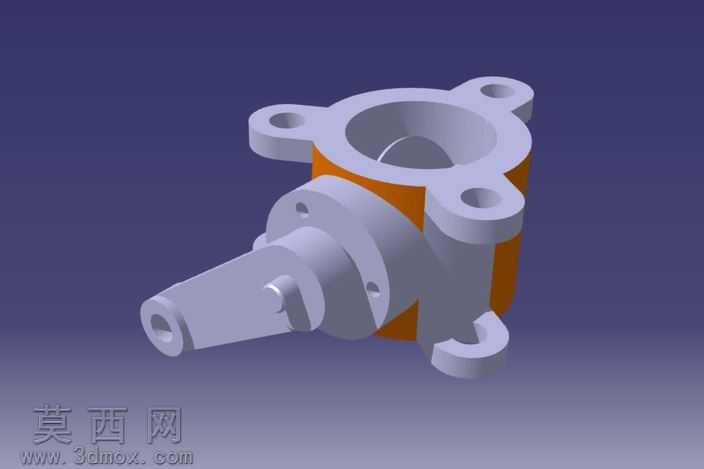

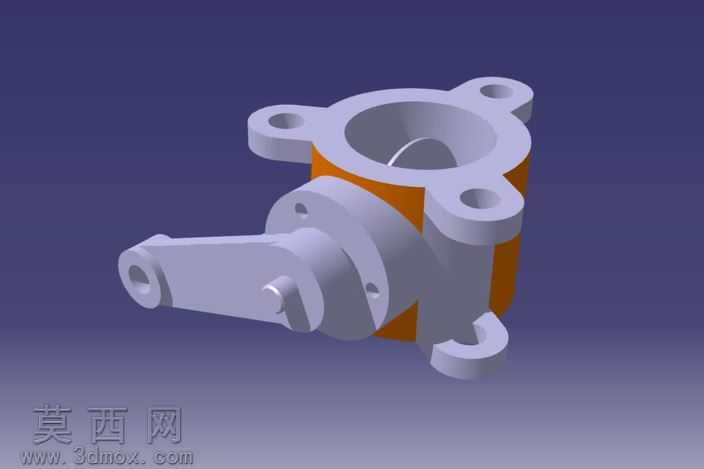

本作品为手动驱动法兰式蝶阀的完整三维装配模型，建模过程遵循机械设计自上而下的装配逻辑，首先完成整体装配基准坐标系的搭建，确定阀体流道中心轴线、阀杆旋转轴线、驱动手柄摆动轴线的空间位置关系，保证三条核心轴线的空间垂直度与位置公差符合阀门设计规范。建模阶段先构建阀体主体结构，针对阀体的三耳法兰安装结构，精准绘制法兰端面的安装孔位分布、流道内壁的圆柱面轮廓，以及阀体与阀杆配合的轴孔结构，对阀体中部的橙色密封衬套安装位做了精准的结构预留，保证密封件装配后可完全贴合阀板外缘实现流道截断。随后完成蝶板的建模，蝶板采用流线型圆盘结构，边缘做了适配密封衬套的倒角处理，保证启闭过程中阀板与密封件的接触压力均匀，避免密封件局部磨损。阀杆部分采用分体式配合结构，一端与蝶板通过扁位结构实现扭矩传递，另一端与驱动摇臂做刚性连接，摇臂末端设置连接孔位，可适配手动操作手柄或外接驱动执行机构。装配过程中按照实际装配顺序依次添加约束，先将阀杆与阀体通过同轴心约束完成定位，添加旋转自由度限制阀杆的轴向窜动，再将蝶板与阀杆通过端面贴合、扁位对齐的约束完成装配，保证蝶板可随阀杆同步完成0-90度的旋转动作，随后将驱动摇臂装配至阀杆外伸端，添加紧固结构的约束模拟实际装配的锁紧效果。材质与渲染阶段，为阀体、阀杆、蝶板、摇臂等金属构件赋予哑光灰铸铁材质，调整材质的粗糙度与金属度参数还原铸件的哑光质感，为阀体中部的密封衬套赋予橙色橡胶材质，适当调整材质的反光度与凹凸纹理，模拟橡胶密封件的表面质感，场景采用深紫色渐变背景配合柔和的侧方打光，突出模型的结构轮廓与装配层次，清晰展示各部件的配合关系。整个模型完整还原了手动蝶阀的核心传动与密封结构，各部件间无干涉，可用于阀门结构教学、装配工艺演示以及相关流体设备的配套选型参考，清晰展现了蝶阀从部件建模到整体装配的完整设计流程，体现了机械三维建模中基准先行、装配约束贴合实际工况的设计思路。
