带齿轮传动结构的对夹式手轮闸阀设计

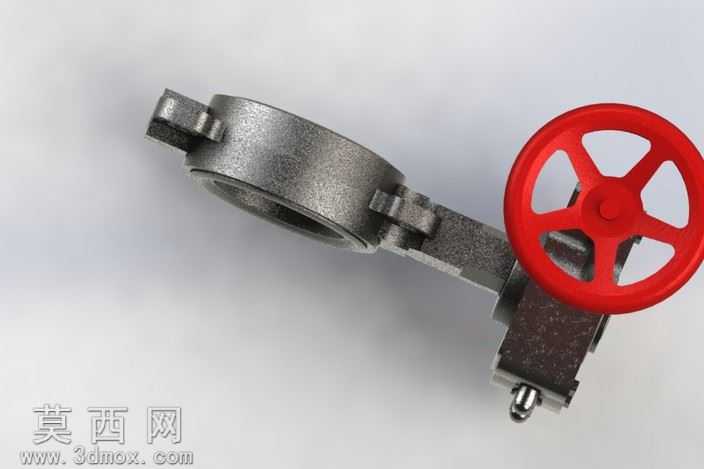

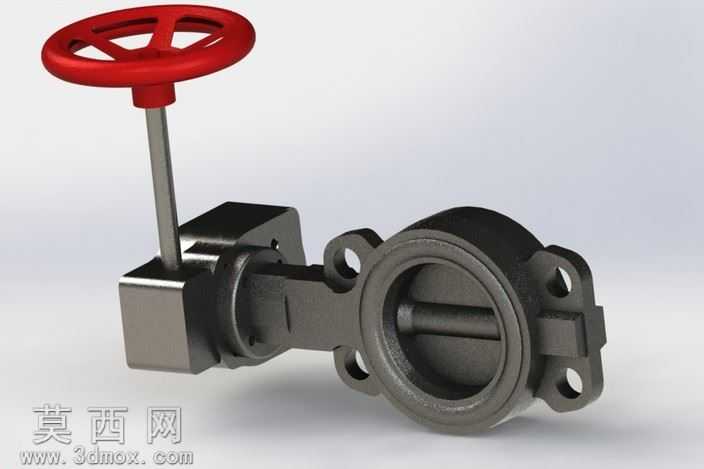

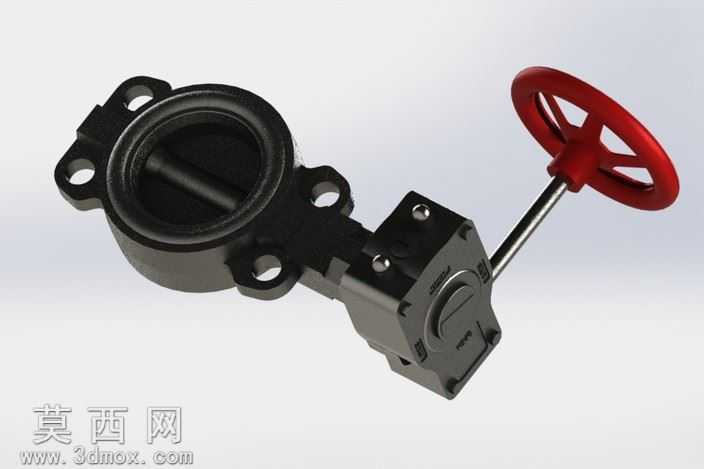

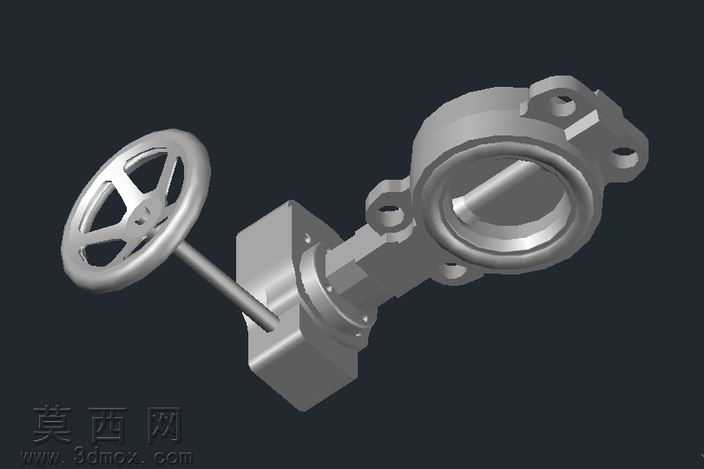

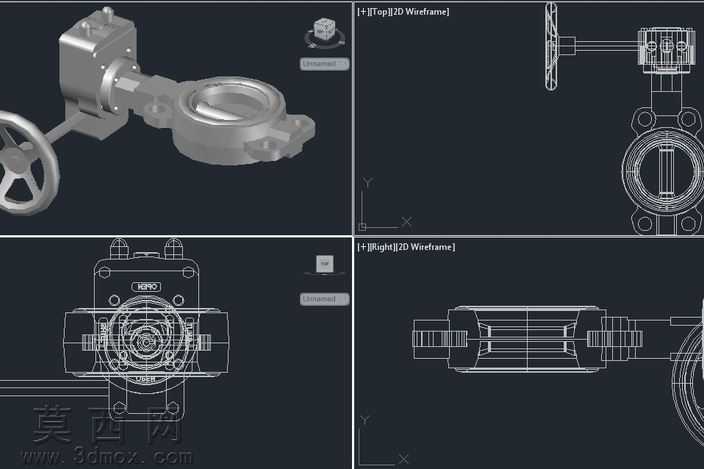

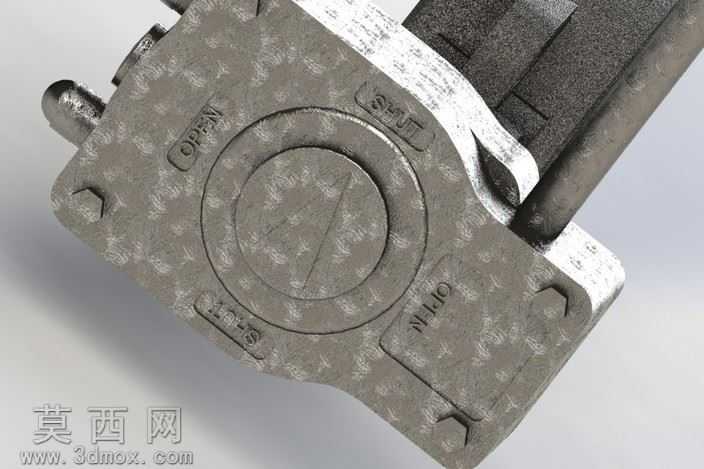

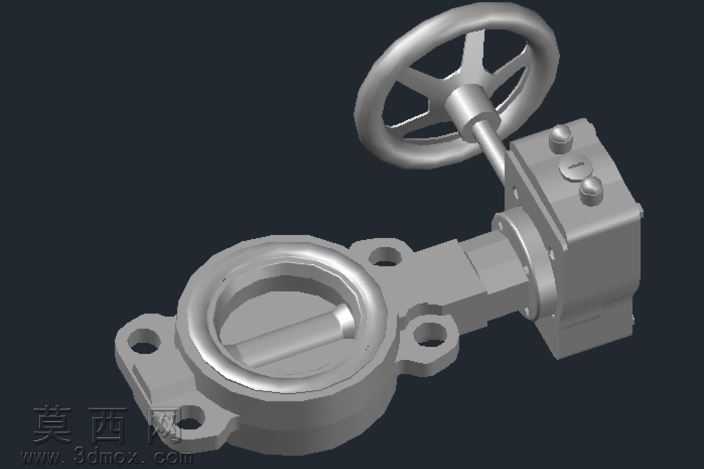

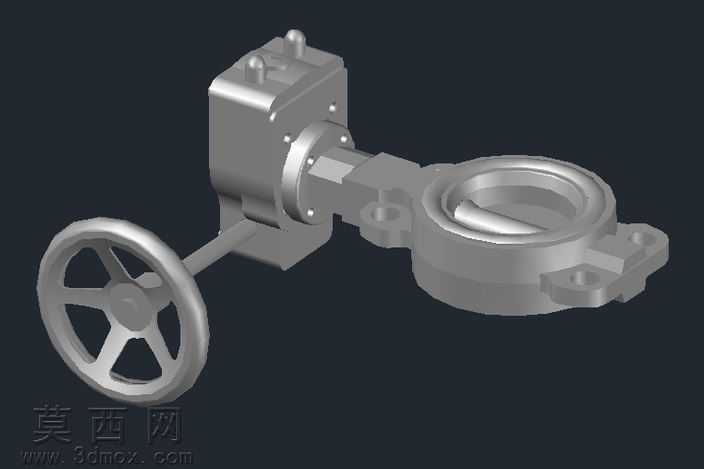

该作品为一款简化风格的齿轮传动式闸阀三维建模成果，建模阶段优先梳理阀门的核心功能逻辑，将整体结构拆分为手动驱动单元、齿轮传动单元、阀体承载单元、阀板启闭单元四个独立模块逐一搭建，避免建模过程中出现结构干涉问题。手轮部分采用轮辐式结构设计，建模时通过旋转特征生成轮缘与轮毂基础形态，再通过拉伸切除生成均匀分布的三根轮辐，边缘做小圆角过渡处理，还原真实手轮的握持操作形态，手轮与阀杆的连接位置做了轴肩定位结构，保证装配逻辑符合机械设计规范。齿轮传动单元采用简化的方形箱体承载结构，建模时未还原复杂的齿轮齿形细节，而是通过概念化的块体结构表现传动副的承载空间，既保留了齿轮传动的结构辨识度，又控制了整体模型的面数，让模型轻量化程度更高，适配快速装配、方案演示等使用场景。阀体部分采用对夹式连接结构，建模时通过拉伸生成圆形的阀腔主体，在阀体两侧对称生成带安装孔的连接耳，安装孔的位置与孔径按照常规对夹阀门的通用安装尺寸做比例适配，阀腔内部做了适配阀板转动的圆弧曲面，保证阀板在启闭行程中不会与阀体内壁产生碰撞。阀板采用直板型密封结构，通过阀杆与传动单元连接，建模时保证阀杆与阀板的连接位置居中，传动路径与手轮的输入轴保持同轴，还原齿轮传动阀门降低操作力矩的设计逻辑。材质与渲染阶段，手轮部分赋予哑光红色塑料材质，添加细微的颗粒质感模拟工业手轮常用的酚醛树脂材质表现；金属结构部分区分两种材质表现，传动箱体赋予磨砂银灰色金属材质模拟铸钢件的哑光质感，阀体与阀板部分赋予深灰色铸铁材质，添加轻微的氧化质感表现，还原工业阀门常用的铸铁材质视觉特征；阀杆部分赋予亮面抛光金属材质，与其他结构形成材质对比，突出传动杆件的加工精度。渲染时采用柔和的侧上方主光源，搭配底部补光弱化结构阴影，让阀体的连接孔、传动箱的棱角、手轮的轮辐结构都能清晰展现，背景采用浅灰色渐变，避免背景元素干扰阀门本身的结构展示，整体渲染效果简洁明了，能够直观呈现该款齿轮传动闸阀的整体形态与核心结构特点。设计思路上采用了风格化简化的处理方式，没有过度追求零件细节的完全复刻，而是重点突出阀门的核心组成与传动逻辑，让观看者能够快速识别产品类型与操作方式，适合用于教学演示、方案概念展示、管路装配占位等场景，在保证结构逻辑正确的前提下降低了模型的复杂度，提升了模型的使用适配性。
