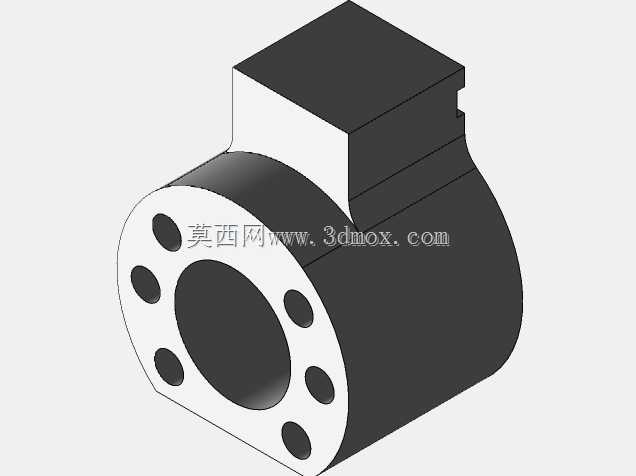

带法兰安装位多孔连通缸体结构练习模型

这类带侧向凸台安装位的多孔缸体结构，在流体控制回路、小型气动执行元件、低压液压支路的集成安装座上应用十分普遍，日常做非标设备集成时经常会碰到类似结构，很多刚接触三维建模的工程师容易在孔位同轴度、安装面贴合公差、腔体连通过渡位置出现设计失误，这个练习模型刚好覆盖了这类零件的核心设计要点。从实际使用场景来看，这类零件通常作为管路转接的载体，一侧的大直径通孔作为主流道，端面圆周分布的小孔用于安装端面密封件与对接管路法兰，侧向伸出的凸台结构则用于将整个缸体固定在设备安装面板或者阀组基座上，凸台上的定位面需要和安装基准完全贴合，避免长期受管路振动出现连接松动。设计这类结构的时候，首先要确定主流道的通径，根据过流介质的流量、压力参数计算孔径余量，主流道内壁不能出现台阶锐角，避免介质流动时产生紊流或者冲蚀内壁，尤其是输送带微小颗粒的介质时，过渡圆角的取值要根据介质颗粒度调整，减少局部磨损。端面的安装孔位要和对接法兰的孔位标准匹配，孔位的位置度公差要控制在合理范围，不然现场安装时会出现螺栓穿不进、密封面压偏泄漏的问题，很多新手建模时只画孔的位置，忽略了孔口的倒角，实际装配时螺栓导入困难，还容易刮伤螺栓螺纹。侧向安装凸台的设计要考虑受力情况，缸体本身受管路内压会产生轴向推力，加上外接管路的重量负载，凸台和主体连接的位置要做足够的圆角过渡，避免应力集中导致使用过程中出现根部断裂，凸台的安装孔要根据固定螺栓的规格设计足够的沉头深度，保证螺栓拧紧后头部不高出安装面，不会和周边其他零部件产生干涉。建模过程中要先确定整体的安装基准，通常以侧向凸台的贴合面作为Z向基准，主流道的轴线作为径向基准，所有孔位、凸台轮廓都基于这两个基准做尺寸标注，这样后续加工时基准统一，不会出现尺寸链累积误差。外形尺寸方面，主体圆柱的外径要比主流道直径留出足够的壁厚，根据工作压力计算壁厚安全系数，低压工况下壁厚不小于通径的六分之一，高压工况还要额外做强度校核，端面法兰的外圆尺寸要覆盖所有安装孔，留出足够的密封面宽度，密封面的平面度要求较高，建模时不要在密封面上添加多余的特征，避免后续加工时平面度达不到要求出现泄漏。安装边界上要注意，侧向凸台的伸出长度要匹配安装面板的厚度，凸台背面不要和安装面板上的其他加强筋、凸台产生干涉，主体圆柱的长度要考虑两端对接管路的操作空间，预留出扳手拧紧螺栓的空间，避免安装时工具碰擦周边零件。腔体连通的位置，也就是主流道和其他支路孔的交接处，要做平滑的过渡处理，不要出现尖锐的交线，一方面是减少流体阻力，另一方面是避免应力集中，尤其是承受交变压力的工况，尖锐交线位置很容易产生疲劳裂纹。另外这类零件如果是用金属材质加工，建模时还要考虑加工工艺性，所有的孔尽量设计成同轴的通孔，减少深孔加工的难度，侧向安装凸台的轮廓尽量规则，方便铣削加工时装夹找正，不要出现过多的异形曲面增加不必要的加工成本。很多初学者做这类练习时，容易把注意力放在外观造型上，忽略了实际加工和装配的工艺要求，比如把安装孔设计成斜孔、把过渡圆角做的过小、没有预留扳手空间，这些问题在实际生产中都会导致零件无法正常使用，通过这类结构的建模练习，可以逐步建立起面向制造的设计思维，而不是只停留在几何形状的绘制层面。在实际设备中，这类零件往往是管路系统的基础连接件，看起来结构不复杂，但每一个尺寸、每一处公差都直接影响整个回路的密封性和稳定性，比如端面密封面如果存在0.1毫米的平面度误差，在低压工况下可能就会出现渗漏，长期使用后密封件压溃失效；安装孔位如果位置度超差，强行装配会导致螺栓受剪，设备运行振动时螺栓容易断裂，造成介质泄漏引发设备故障。建模时还要考虑零件的重量优化，在保证强度的前提下，主体圆柱的非配合面可以适当做减重处理，但不能影响安装面和密封面的刚性，避免拧紧螺栓时零件出现变形。
