适用于CFD流场仿真的冷热水混合水嘴

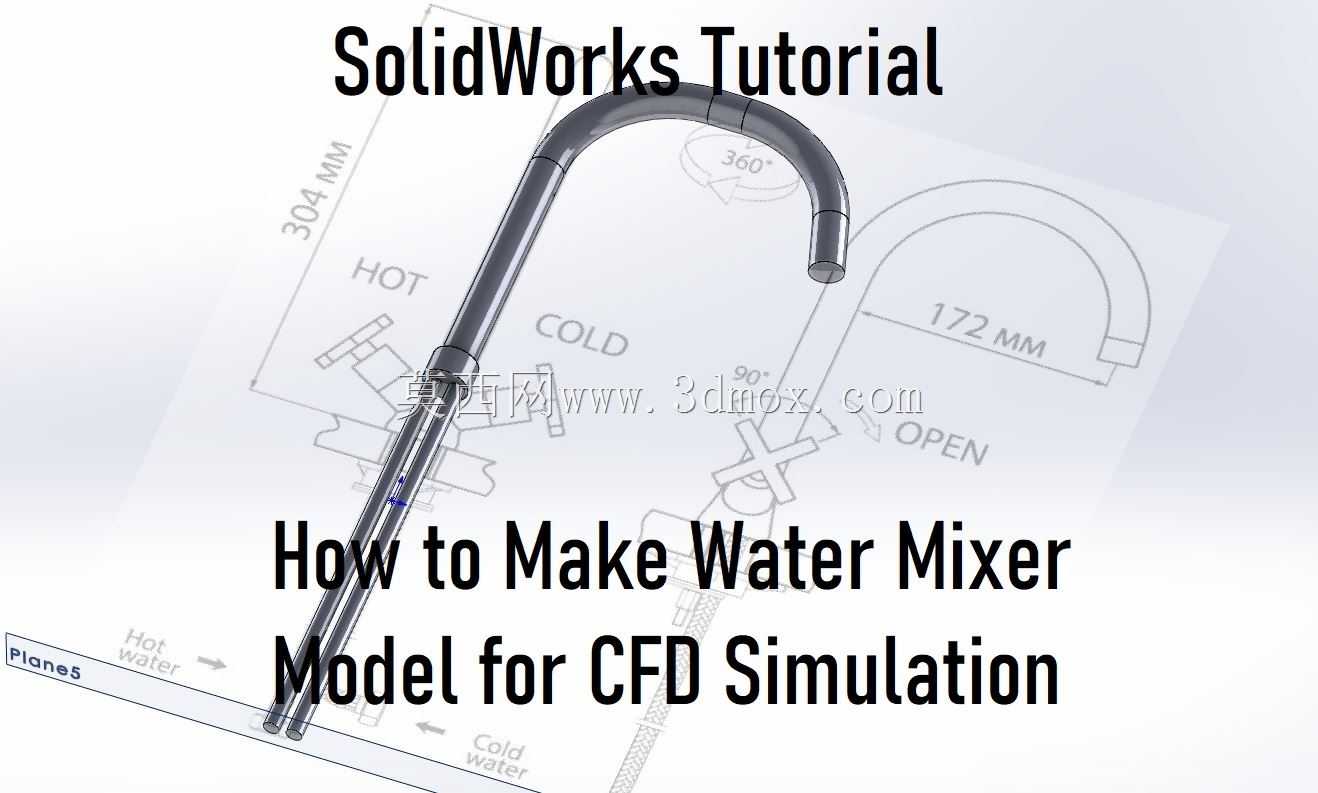

　　在民用卫浴、商用供水终端的流体性能验证环节，混水部件的流场特性直接决定出水温度稳定性、水流阻力损失以及冷热水串扰风险，这类弯管型混水结构常被用于台盆供水、厨房供水等场景，作为冷热水交汇混合的核心过流部件，其内部流道的顺滑度、交汇角度设计，会直接影响冷热水的掺混效率，避免出水段出现局部温差过大、水流脉动的问题。做这类部件的CFD仿真分析前，精准还原实体结构的三维模型是仿真结果可信的基础，不同于常规仅做外观示意的卫浴模型，该结构完整还原了弯管段的曲率过渡、进水端的接口结构以及出水端的流道收口形态，能够直接导入流体仿真模块划分网格，无需额外做几何修复。从实际安装适配的角度看，该混水结构的弯管外伸尺寸适配常规台盆上方的取水空间，

　　竖直段的安装基准面可直接匹配台面开孔的固定结构，弯管的转向角度覆盖日常取水的活动范围，不会出现出水位置过于贴近盆壁导致溅水的问题。设计这类混水结构时，首先要考虑的是冷热水进水后的流场对冲角度，若两进水道的对冲夹角过大，会在交汇区形成强涡流，提升局部阻力，导致出水流量衰减；若夹角过小，冷热水无法充分掺混，会出现出水段一侧热一侧冷的温度分层现象。该结构的弯管段采用大曲率圆弧过渡，没有直角弯折的流道突变，能够降低水流在弯管处的局部阻力损失，同时减少弯管段的涡流空化风险，延长部件的实际使用寿命。从结构细节上看，进水端的两个接口分别对应冷热水供水支路，接口的同轴度、密封面的平面度都在模型中做了精准还原，

　　仿真时可直接在两个进水端面设置不同的温度、压力入口边界条件，在出水端面设置压力出口边界，即可模拟不同供水压力差、不同冷热水温度配比下的出口温度均匀性、流场速度分布以及整体阻力系数。不同于实际加工中需要考虑铸造拔模斜度、壁厚均匀性的工艺约束，用于CFD仿真的模型需要优先保证流道内壁面的几何连续性，该模型去除了不必要的外观倒角、安装卡扣等非过流结构，仅保留核心的流体过流通道以及外壁的基准定位特征，既能够减少仿真时的网格数量，提升计算效率，又不会因为多余特征导致网格质量下降，影响仿真收敛性。在实际工程应用中，这类仿真模型可用于验证不同进水流量配比下的混水效果，比如当冷水压力出现波动时，混水腔内部的压力分布是否会导致热水倒灌进冷水支路；

　　当用户调节阀芯开度改变冷热水混合比时，出口水流达到稳定温度的响应时间是否符合使用要求；弯管段的高流速区是否会出现壁面剪切力过大导致的长期冲蚀风险。另外，该结构的外形尺寸适配常规家用卫浴的安装空间，竖直安装段的长度可适配不同厚度的台面安装需求，弯管的出水端高度满足日常接水、洗漱的使用距离，不会因为出水端过低导致容器无法放置，也不会因为过高导致出水溅落范围过大。做这类混水结构的仿真建模时，很容易忽略的是弯管段与竖直段衔接处的圆角过渡，很多建模者会直接做两个垂直圆柱的布尔合并，导致衔接处出现尖锐的内角，在仿真时这一位置会出现不符合实际的局部高流速区，导致仿真结果失真，该模型在所有流道转向、管径变化的位置都做了顺滑的圆弧过渡，完全匹配实际加工后的流道形态，能够保证仿真结果与实际测试数据的一致性。在卫浴产品的研发流程中，这类仿真模型可替代多轮实物样件的流场测试，提前识别流道设计的缺陷，比如混水不均匀、阻力过大、局部空化等问题，大幅缩短研发周期，降低开模后修改的成本。对于从事流体仿真、卫浴结构设计的工程师而言，该模型可作为典型的弯管型混水结构仿真案例，也可在此基础上修改流道曲率、交汇角度、管径参数，对比不同设计方案的流场性能差异，快速完成方案迭代优化。
