减震器总成装配结构三维设计参考

项目分类:3D模型 发布时间:2021-10-21 ID:334380
  • 减震器总成装配结构三维设计参考
  • 减震器总成装配结构三维设计参考

在各类行走机械与需要振动缓冲的工业设备场景中,减震器总成是承担冲击能量吸收、抑制往复振动幅度的核心功能部件,小到两轮代步车辆的前后悬挂,大到小型工业设备的隔振安装位,这类螺旋弹簧配合阻尼芯的减震结构都有极高的应用覆盖率。从实际使用需求出发,这类减震器的核心作用是在设备或车体经过颠簸工况、受到瞬时冲击载荷时,通过弹簧的弹性形变先承接冲击能量,再依靠阻尼芯的内部结构将动能逐步耗散,避免刚性冲击直接传递到主体结构上,既可以提升驾乘或设备运行的平稳性,也能减少结构件长期受交变冲击产生的疲劳损伤。

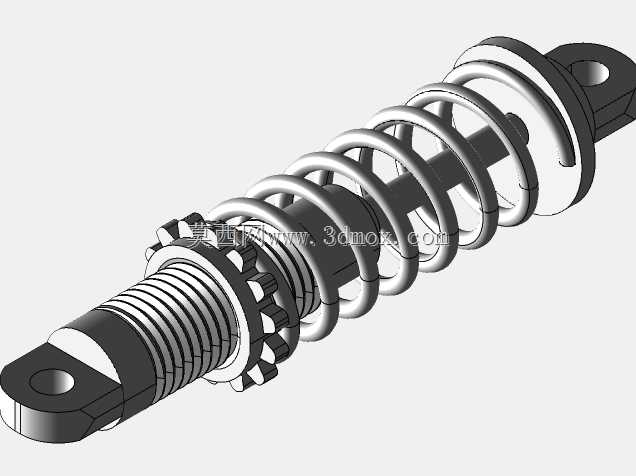

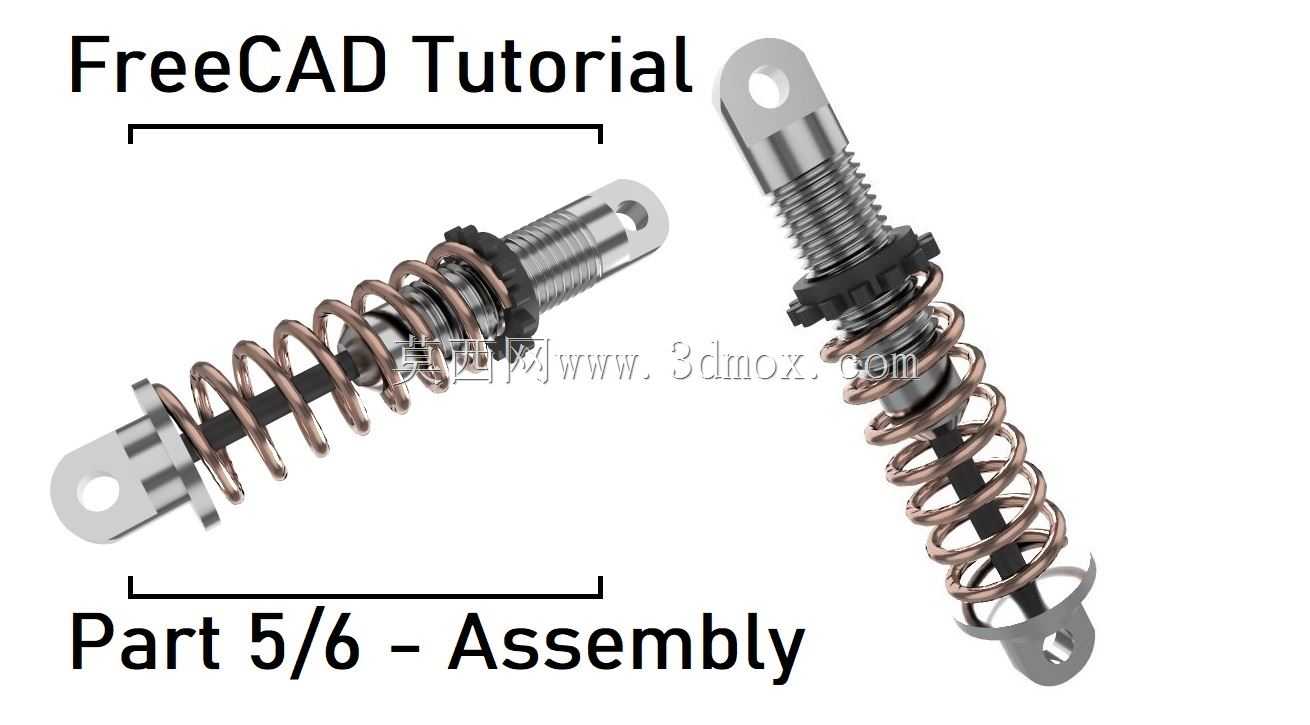

从结构设计逻辑来看,这套减震器总成采用了外置圆柱螺旋压缩弹簧、内置阻尼活塞杆的经典布局,两端的吊耳式安装结构是设计中需要重点考量的部分:上端吊耳用于连接设备或车体的上部承载位,下端吊耳连接下部运动构件,两个安装端都预留了标准销轴穿过的通孔,安装时需要保证销轴与吊耳孔的配合公差控制在合理区间,既不能过紧导致安装后出现卡滞,也不能间隙过大造成运行过程中出现额外的横向窜动。弹簧的选型匹配是整个总成设计的关键环节,弹簧的线径、有效圈数、中径参数直接决定了整体的刚度系数,需要根据实际承载的额定载荷、允许的最大动行程来反向推算,避免刚度过大导致缓冲效果不足,或是刚度过小造成减震器频繁触底失去缓冲作用。

阻尼芯部分的结构设计需要和弹簧参数做匹配,活塞杆的表面粗糙度、密封件的选型直接决定了减震器的使用寿命,活塞杆表面需要做硬化处理来抵御长期往复运动带来的磨损,密封结构既要保证阻尼介质不会出现渗漏,也要尽量降低活塞杆运动的摩擦阻力,避免影响阻尼响应的灵敏度。总成上的调节螺母结构是用于调整弹簧预紧力的部件,通过旋转螺母改变弹簧的初始压缩量,可以适配不同的承载需求,在建模过程中需要注意调节螺母与阻尼芯外螺纹的配合间隙,预留出足够的调节行程,同时要设计对应的防松结构,避免设备长期振动导致螺母出现移位,改变初始预紧参数。

从安装边界尺寸来看,这类减震器的总长度需要匹配对应安装位的静态间距,最大压缩长度要满足极限工况下的行程需求,保证在最大冲击载荷下,弹簧压缩到极限位置时阻尼芯不会出现刚性碰撞,同时最大伸长长度也要满足悬挂或机构下落的极限位置,避免减震器被过度拉伸造成结构损坏。吊耳的宽度、通孔直径需要和对应安装位的连接支架尺寸匹配,安装后要保证减震器的运动方向与受力方向尽量保持同轴,减少侧向力对活塞杆、密封件造成的偏磨,很多实际使用中出现的减震器漏油、寿命短问题,往往都是安装时存在偏角,导致活塞杆长期受侧向力,密封件提前磨损失效。

在三维建模过程中,这类装配体需要重点处理各零件的配合关系:弹簧与阻尼芯的同轴度配合、两端吊耳与活塞杆的连接固定、调节螺母与螺纹段的啮合关系,都需要按照实际装配逻辑添加对应的配合约束,在做装配干涉检查时,要模拟减震器全行程压缩、伸长的状态,检查在整个运动区间内,弹簧各圈之间不会出现碰圈,调节螺母不会和下端吊耳、上端安装座出现结构干涉,弹簧的两端支撑圈要和对应的弹簧座完全贴合,避免出现局部应力集中的问题。对于结构设计从业者来说,这类减震器的建模参考价值在于,它涵盖了弹性元件、螺纹调节结构、铰接安装结构、密封配合结构等多种常见机械结构的设计逻辑,既可以作为小型行走机械悬挂设计的参考原型,也可以将其中的弹簧预紧调节、吊耳铰接结构单独提取,应用到其他需要缓冲、位置调节的工业设备结构中。在做结构优化时,还可以根据实际使用场景调整弹簧的表面处理工艺、阻尼芯的阻尼系数,比如在腐蚀环境下使用的场景,弹簧表面需要做喷塑或镀锌处理,活塞杆采用不锈钢材质,在重载场景下则可以适当加大弹簧线径、提升阻尼芯的结构强度,匹配更高的载荷需求。
