管式框架结构赛车防滚笼三维设计

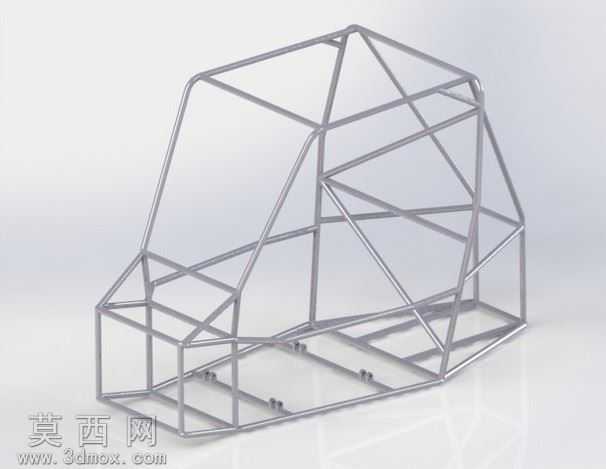

本作品为管式空间框架结构的赛车防滚笼三维建模成果，建模过程依托三维设计软件完成全参数化搭建，首先基于赛车座舱的人机工程尺寸、整车布置边界确定整体外轮廓基准，以圆形金属管材为基础建模单元，通过空间草绘定位每一根管材的中心线路径，精准控制各段管材的弯折角度、对接位置与空间走向，确保所有杆件连接节点完全贴合，无错位、间隙等建模误差。材质设定上采用哑光金属材质模拟铬钼合金钢管的真实质感，调整材质的粗糙度、金属度参数还原冷拔钢管的哑光金属光泽，渲染阶段采用柔和的影棚布光方案，通过多角度柔光照射凸显框架的空间层次与管材的圆柱形态，避免生硬阴影遮挡结构细节，同时添加浅灰色接地平面与微弱环境反射，提升模型的真实展示效果。结构设计层面遵循赛车防滚结构的力学传递逻辑，主环、前环、侧边防撞杆、斜向加强撑的布局完全符合赛事安全规范，在驾驶舱周边形成闭合的高强度承载笼体，斜向支撑件采用三角形稳定结构布置，可在车辆发生翻滚、碰撞时将冲击力快速分散至整个框架，避免局部应力集中导致结构失效；底部框架预留了动力总成、悬架系统、座椅的安装点位，所有安装位的孔位、平面基准都做了精准定位，可直接对接后续整车装配设计。设计思路上优先兼顾结构强度与轻量化目标，在保证防滚性能的前提下优化管材排布，减少非必要的冗余杆件，降低整体框架重量；建模过程中对每一处管材对接节点做了相贯线处理，还原真实管材焊接的切口形态，让模型不仅具备外观展示效果，更可直接用于后续的工程分析、生产下料参考，整体框架线条流畅，空间结构清晰，完整呈现了管式赛车车架的核心结构特征。
