铃木法尔1100摩托车前大灯总成三维设计

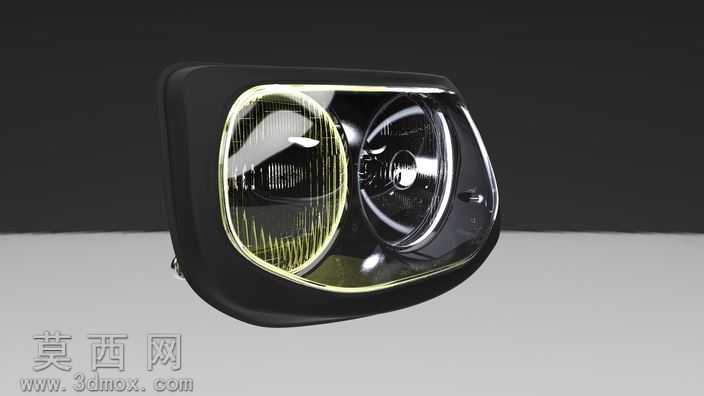

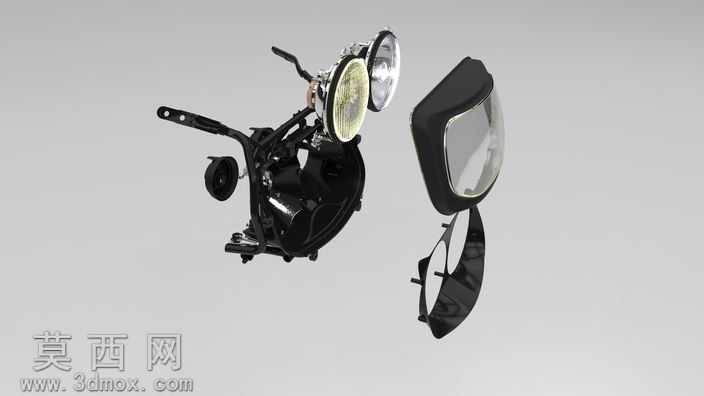

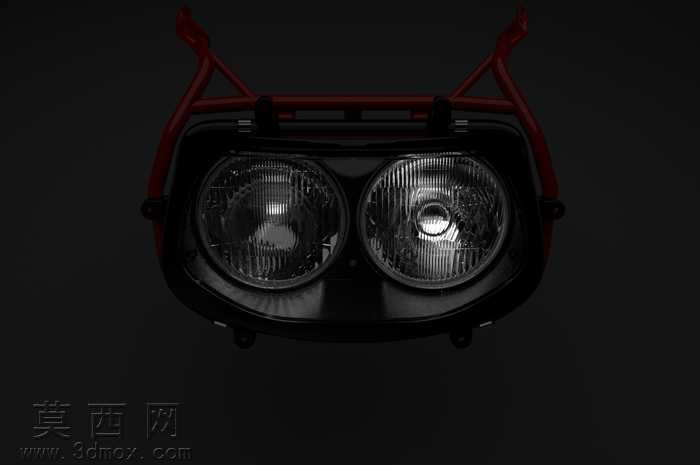

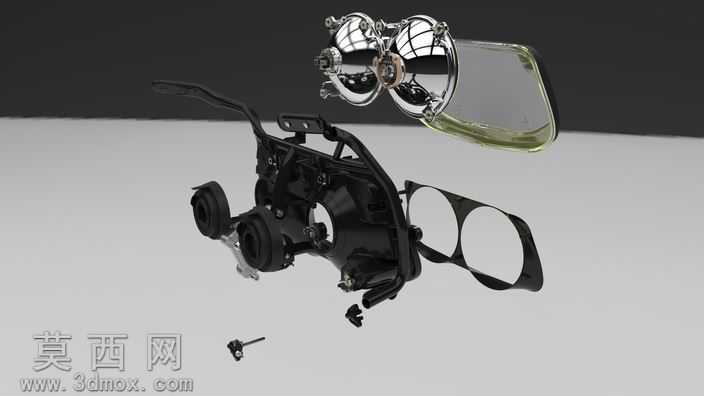

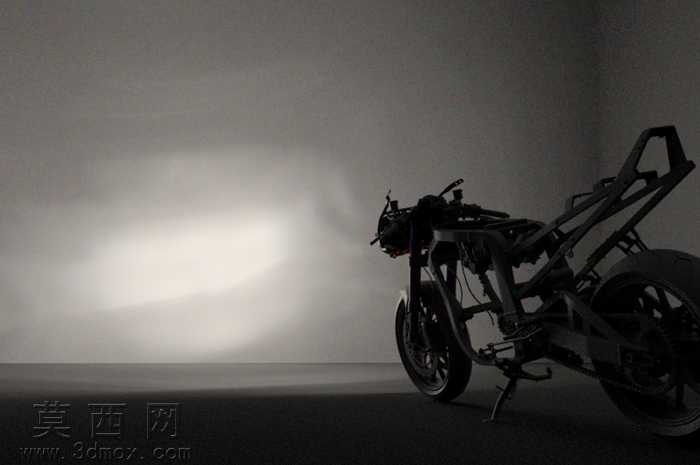

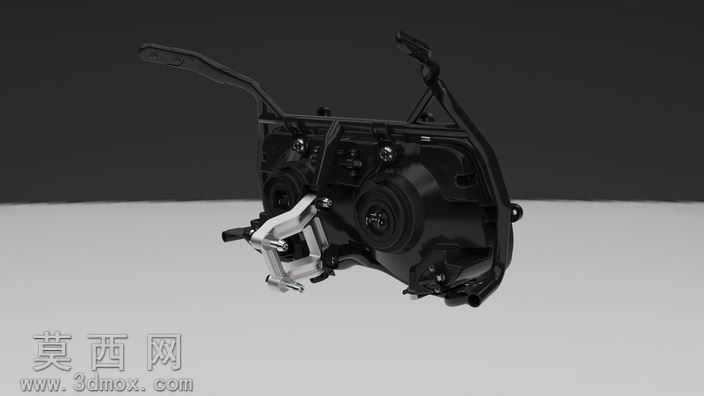

本作品为摩托车前大灯总成的三维建模设计，针对铃木法尔1100车型的车头照明部件完成全参数化三维构建，建模过程严格遵循实车部件的比例尺寸与装配逻辑，完整还原了双圆灯布局的车头灯组结构。建模阶段首先通过参考实车部件的多视角影像，绘制灯组外轮廓、灯腔内部、安装支架的基准草图，依次完成灯壳主体、双组灯杯、透镜组件、外围防护支架、安装固定点位的特征建模，对灯壳边缘的密封卡槽、灯杯内部的反光曲面、支架的弯折弧度都做了精细化的曲面处理，保证各部件之间的装配间隙符合实车的公差要求。材质与渲染环节，针对不同部件的物理属性匹配对应材质参数：灯壳外罩采用高透抗冲击PC材质，设置合适的透光率与轻微的表面磨砂质感，还原真实灯罩的光线漫射效果；内部反光灯杯采用真空镀铝的高反光金属材质，调整反射粗糙度与高光强度，模拟反光碗的聚光特性；外围的红色防护支架采用哑光金属喷塑材质，还原金属管材的磨砂漆面质感；灯组后部的壳体采用耐温黑色工程塑料材质，添加细微的颗粒纹理还原注塑件的表面质感。渲染阶段采用三点布光方案，主光源模拟正面环境光突出灯组的轮廓层次，侧方补光勾勒支架与灯壳的边缘轮廓，背光强化部件的立体感，最终渲染效果清晰呈现灯组的结构细节与材质质感。设计过程中重点考量了灯组的装配合理性，预留了灯泡安装位、线束走线空间、与车头整流罩的对接卡扣结构，所有安装孔位的位置、尺寸都与实车安装点位匹配，可直接用于摩托车改装配件的结构验证、外观改装方案的效果展示，也可作为摩托车零部件设计教学的参考案例，帮助学习者掌握交通工具照明部件的建模逻辑、曲面处理技巧与材质渲染方法，理解车用灯具在结构强度、照明光学、外观造型之间的设计平衡要点。
