户外壁挂式金属电池防护箱体结构

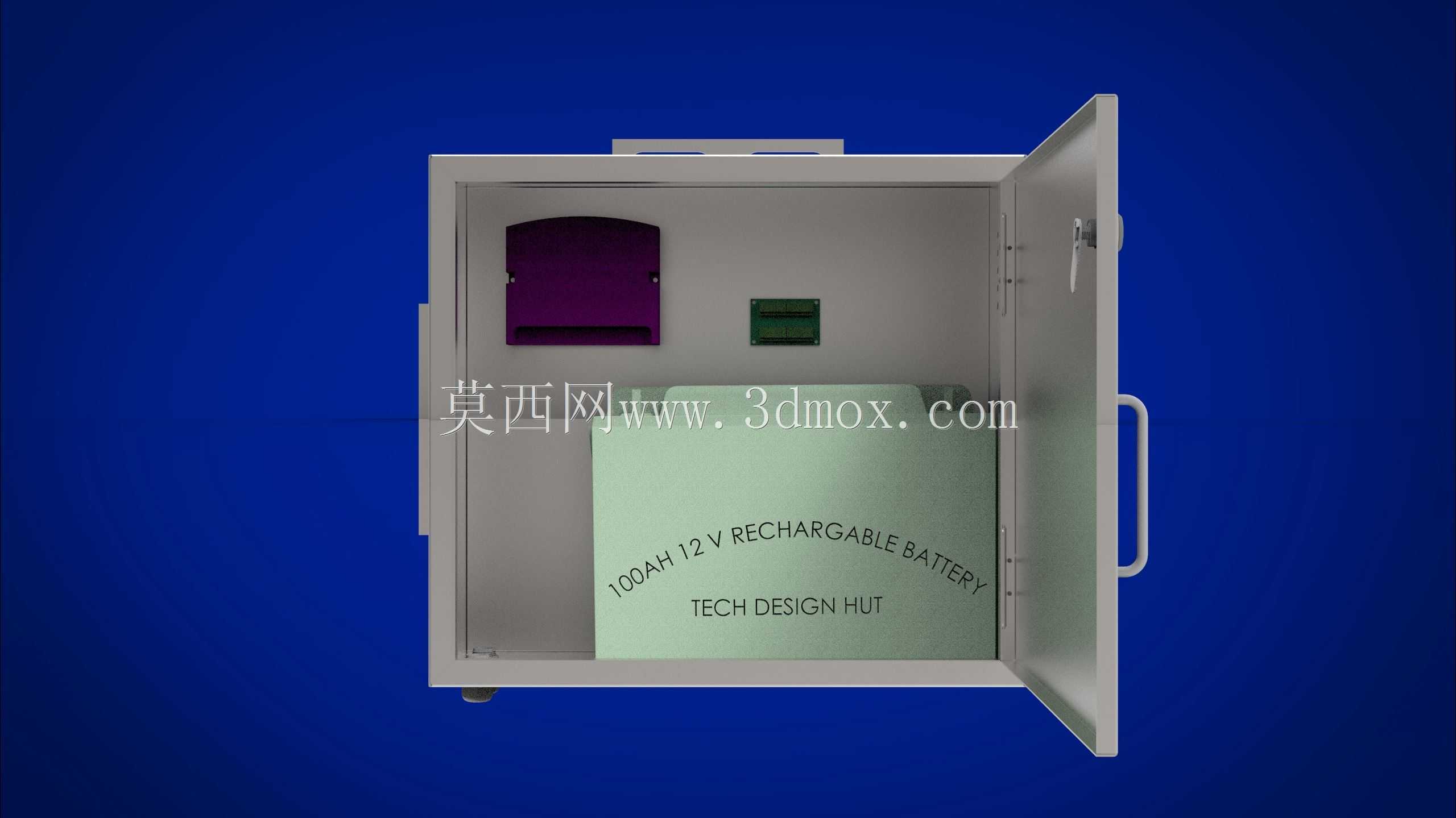

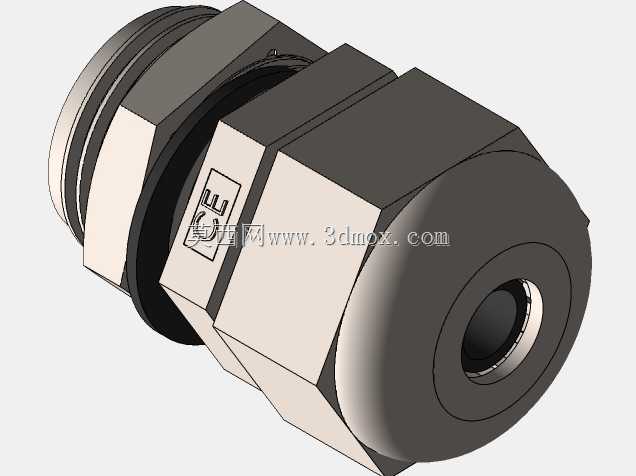

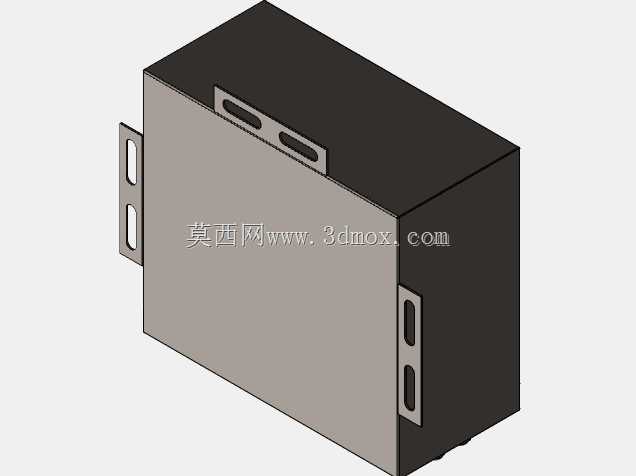

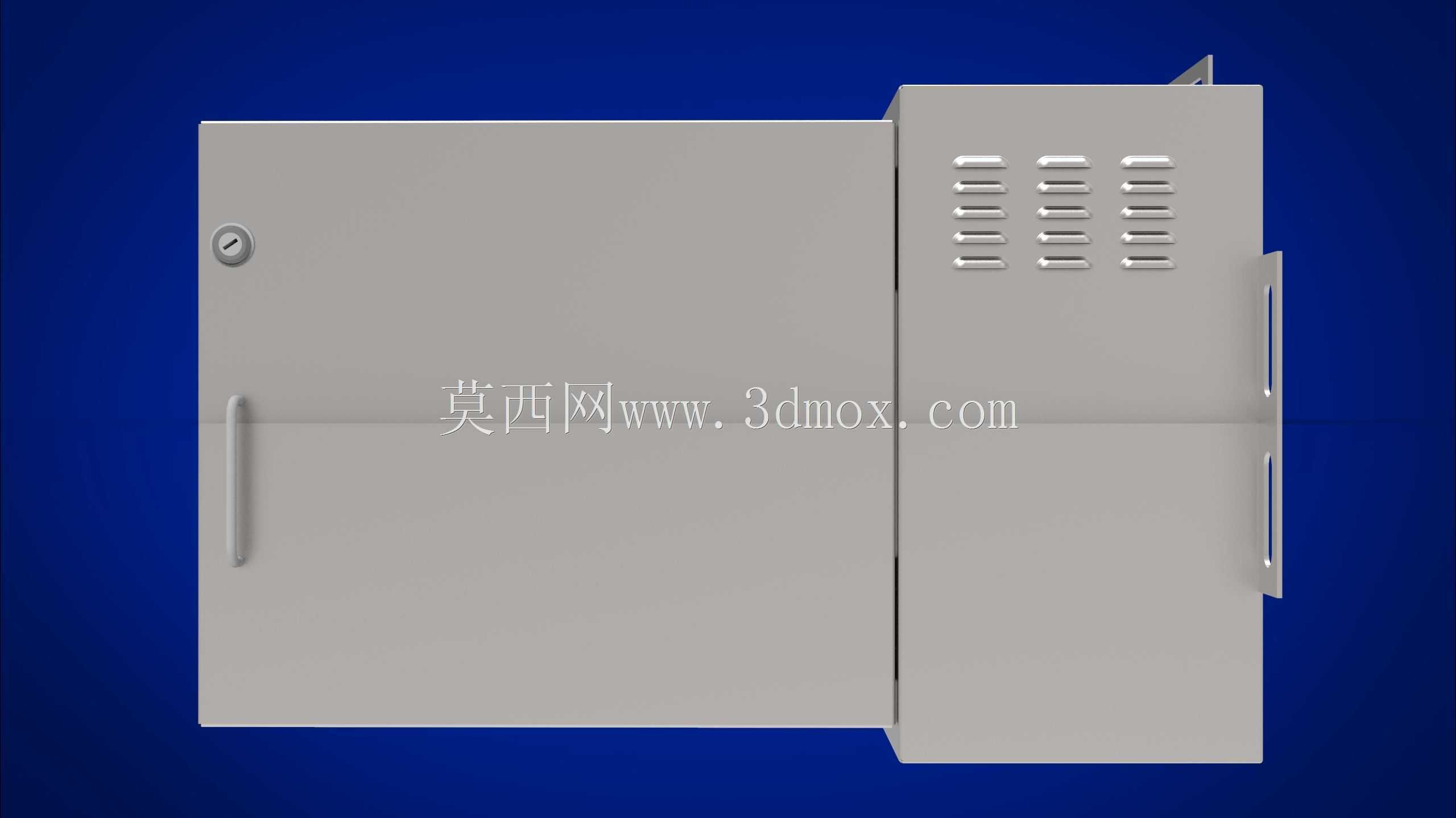

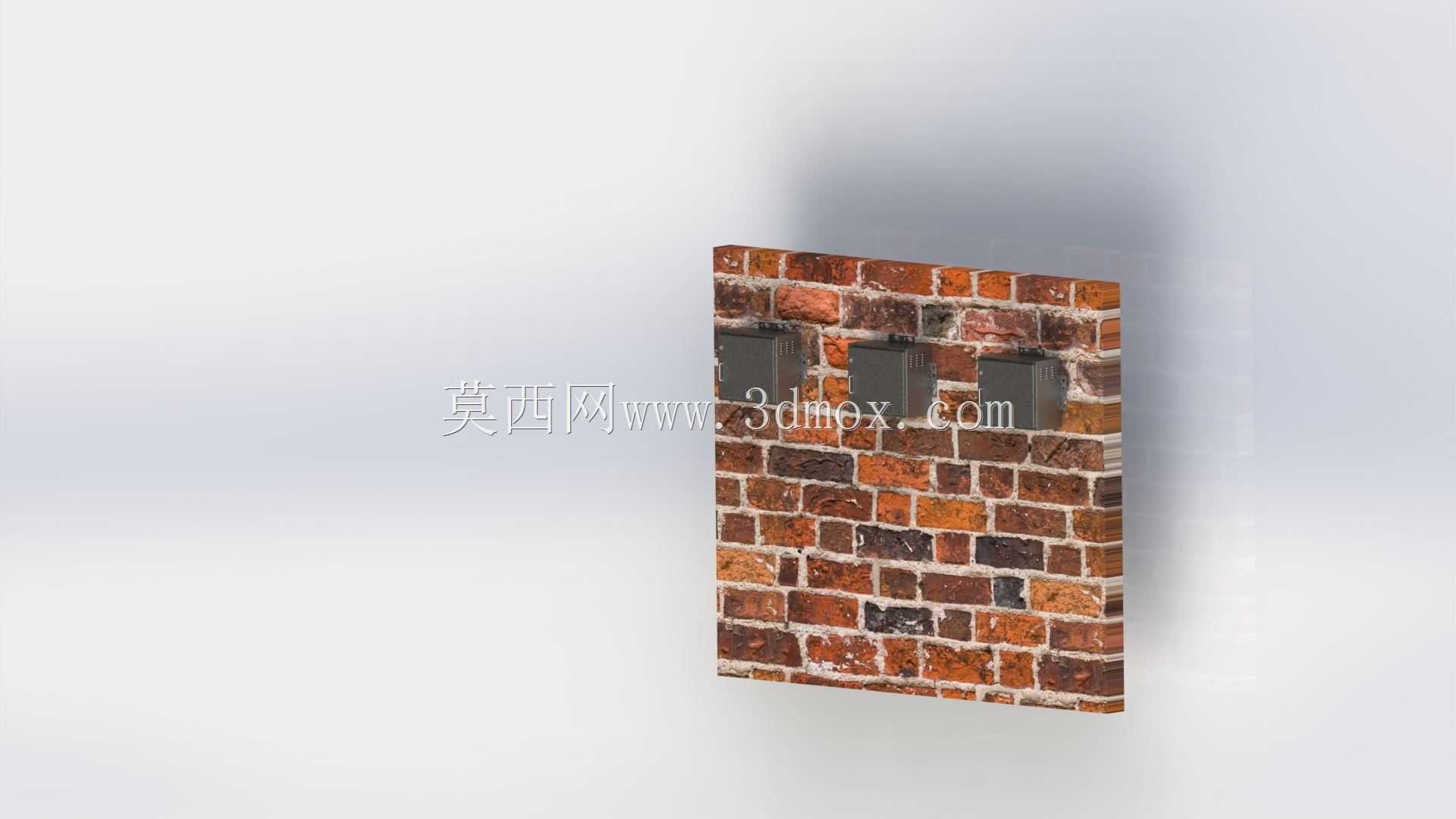

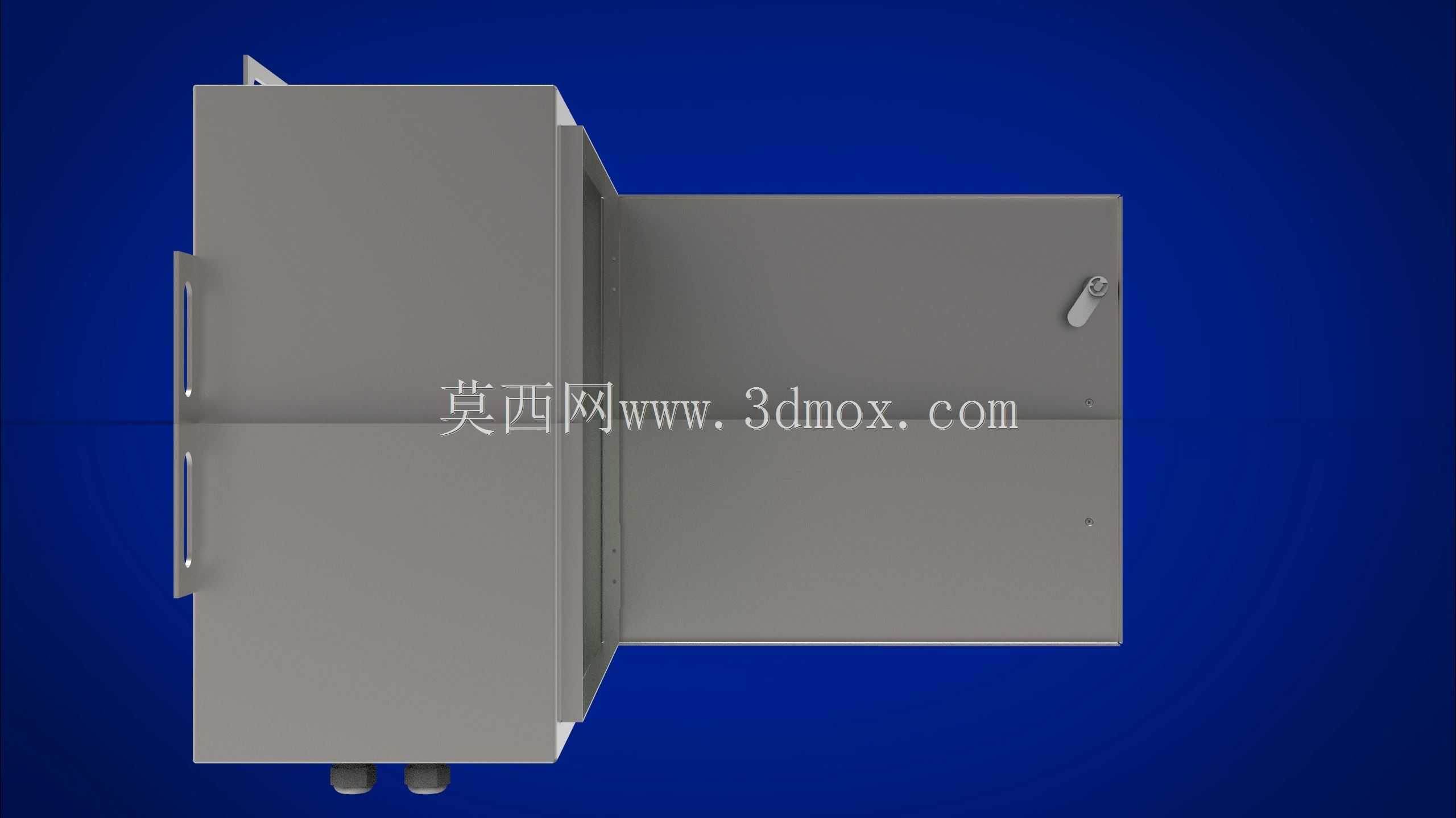

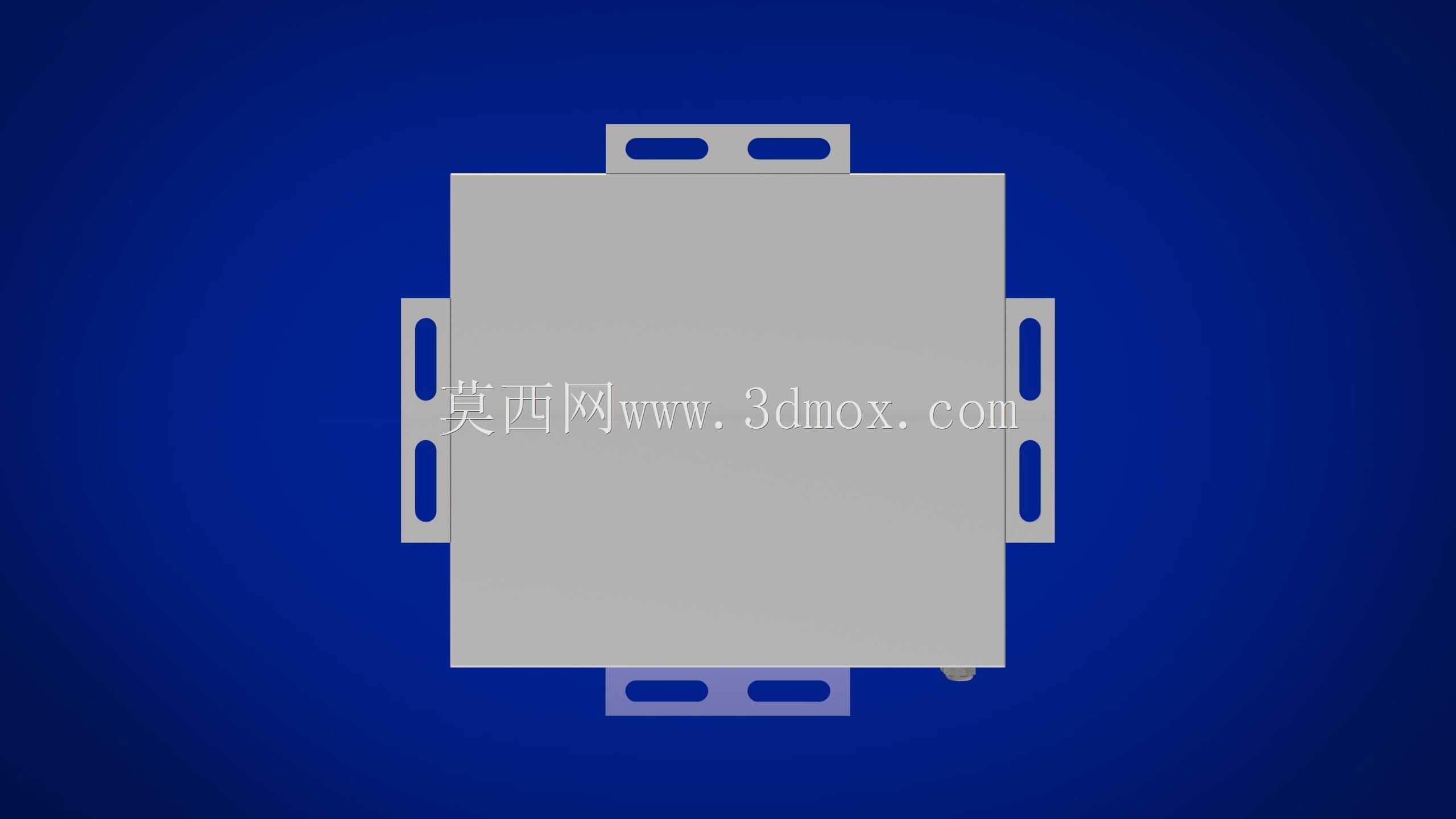

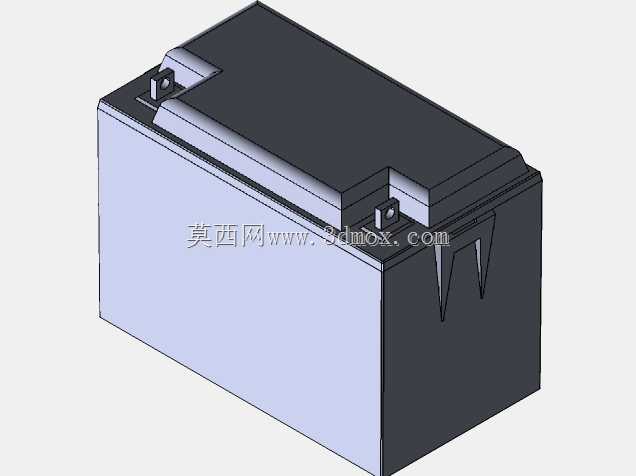

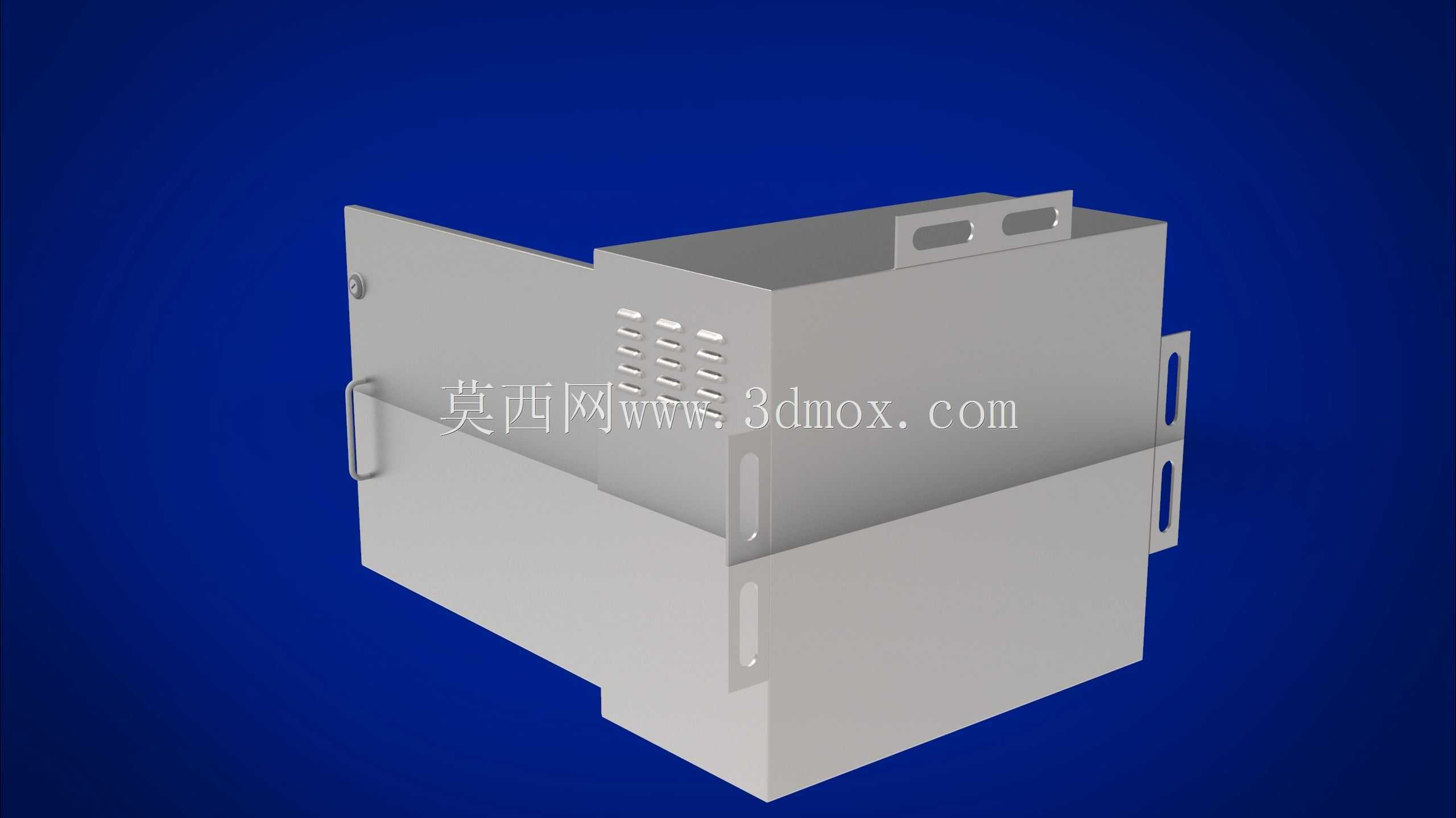

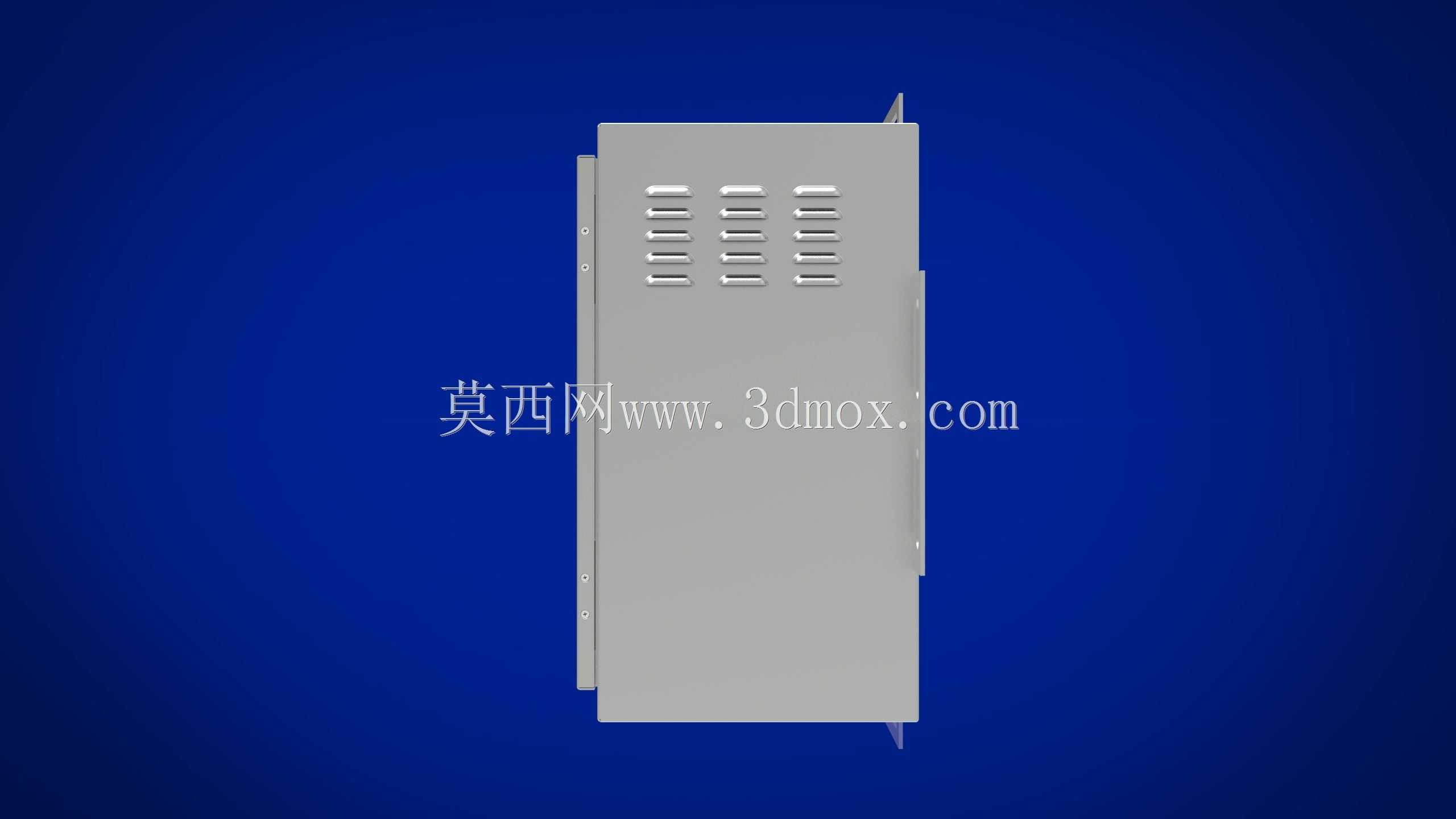

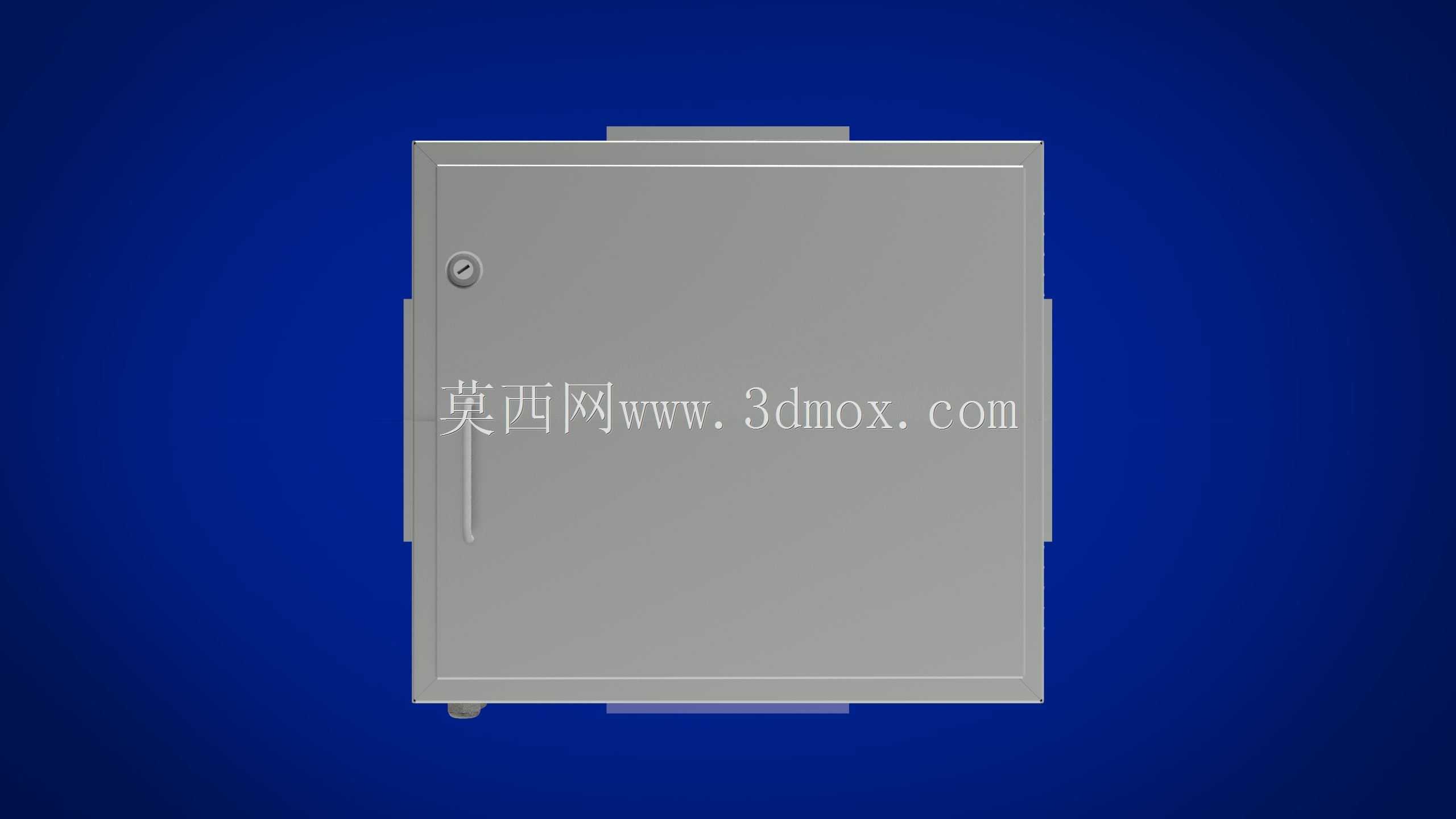

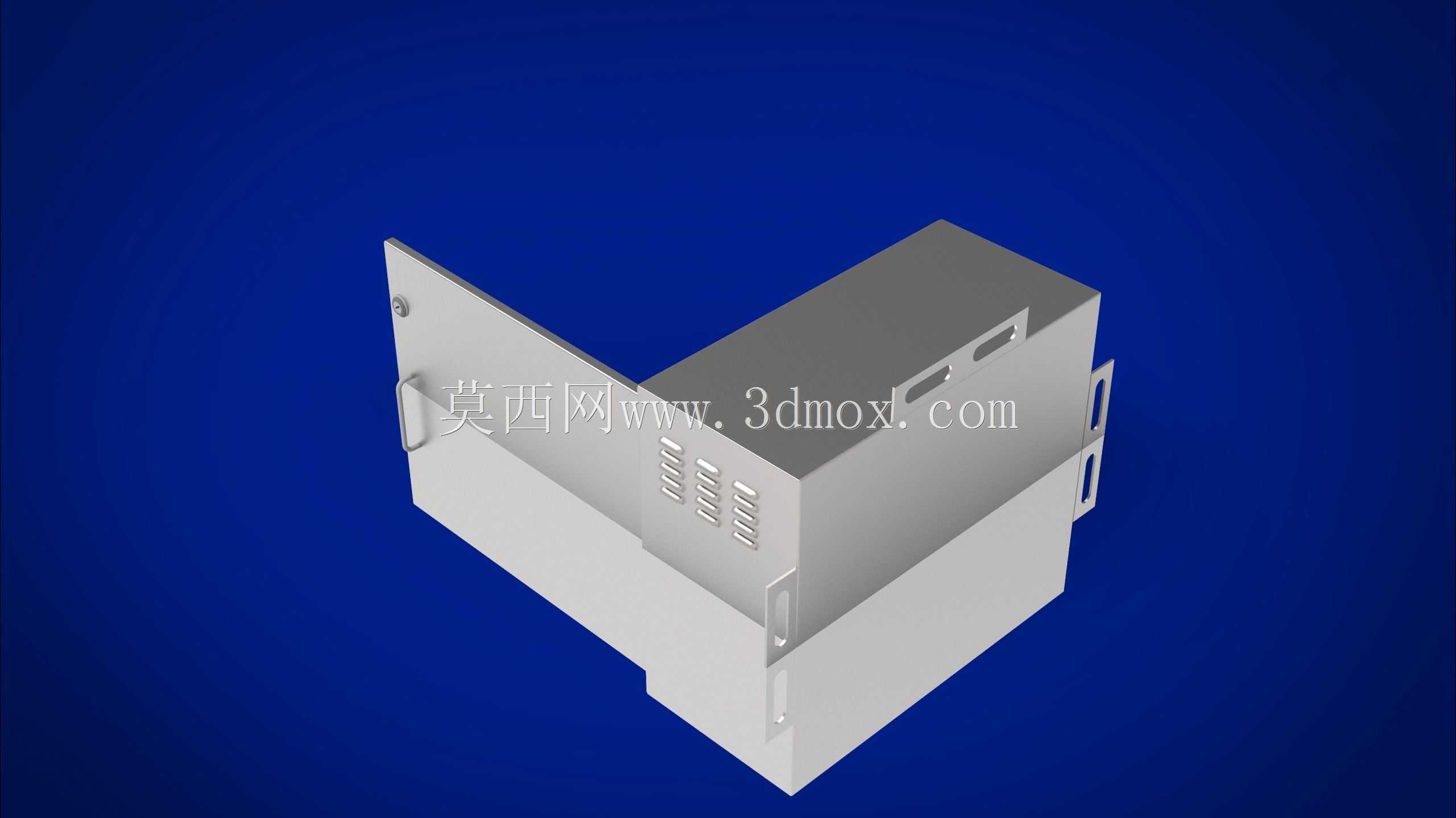

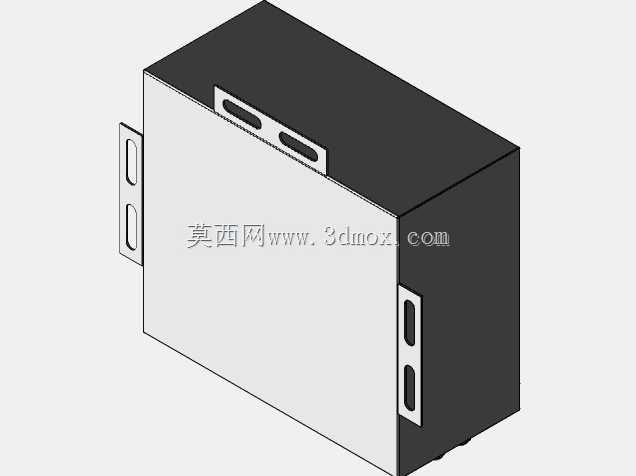

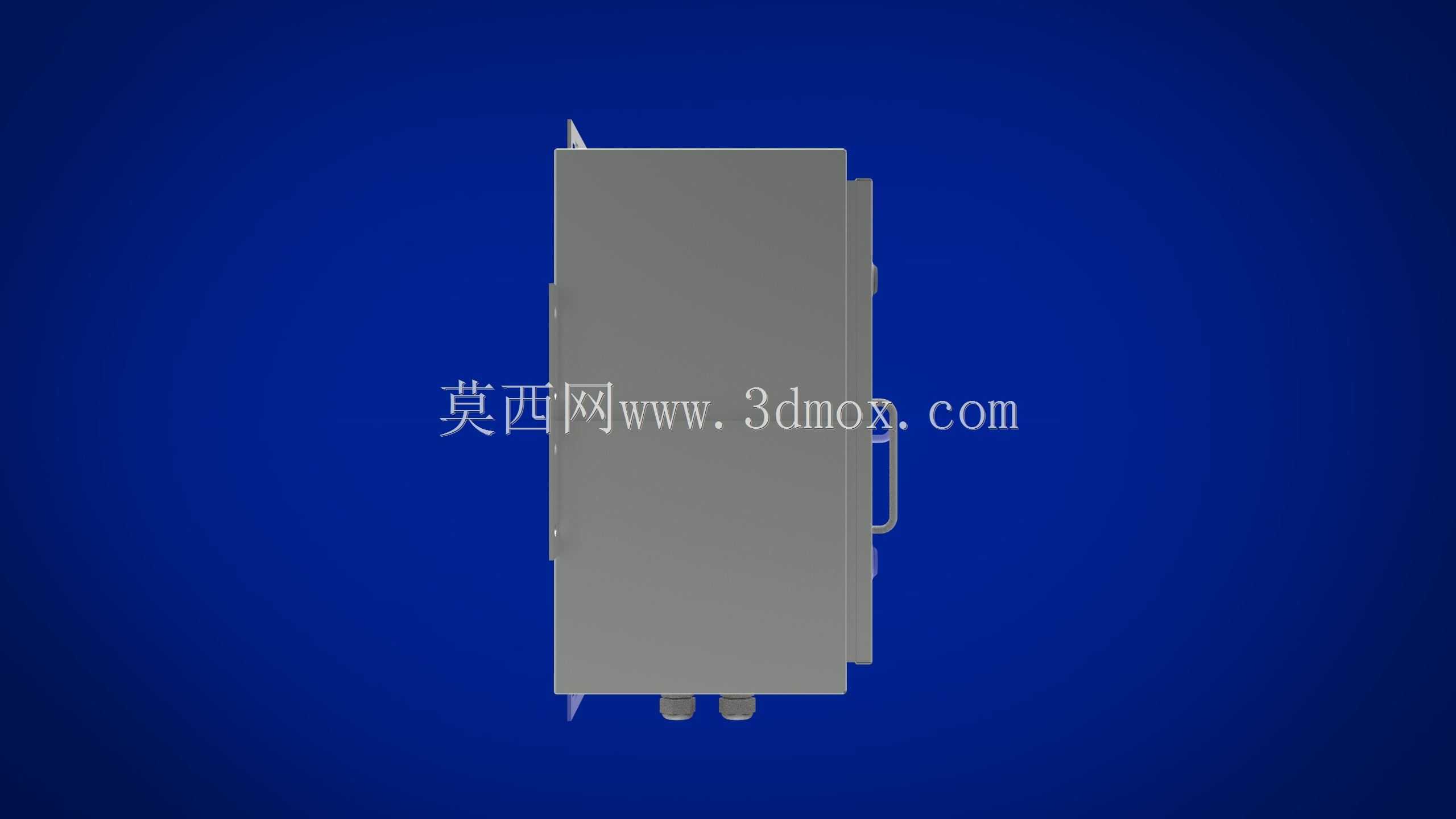

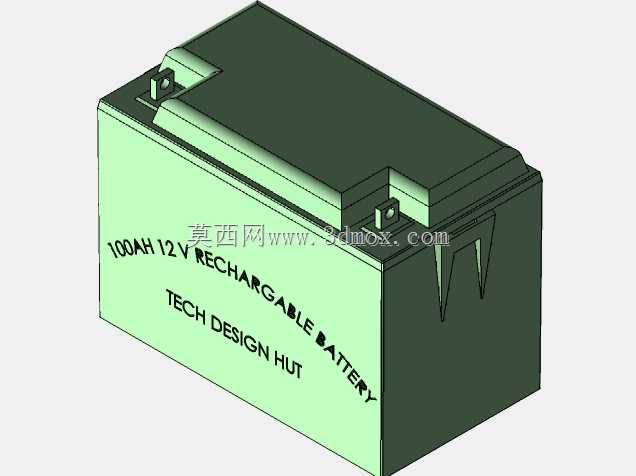

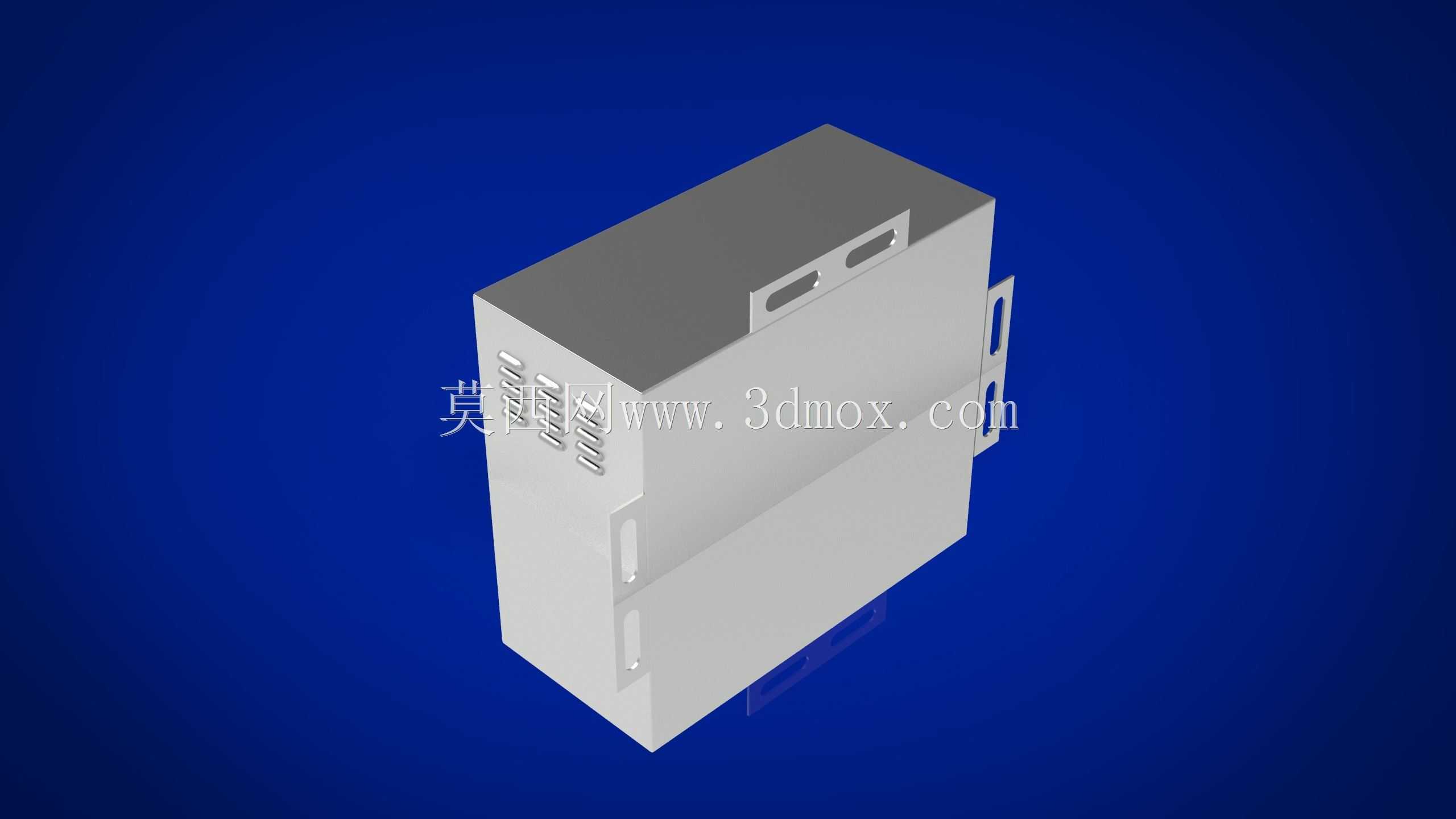

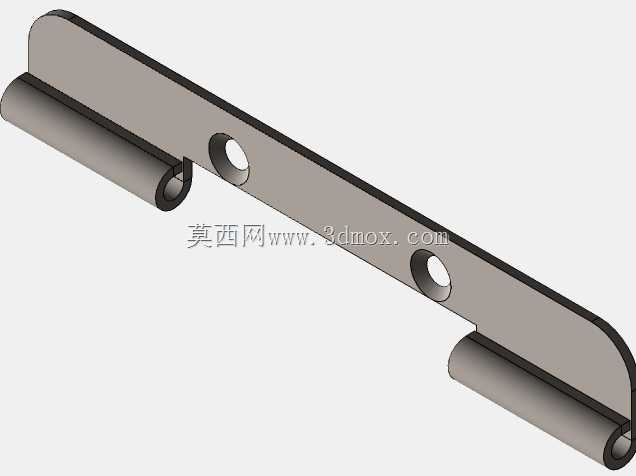

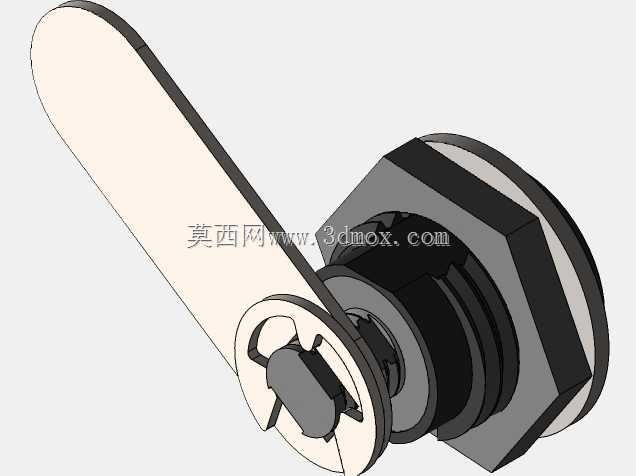

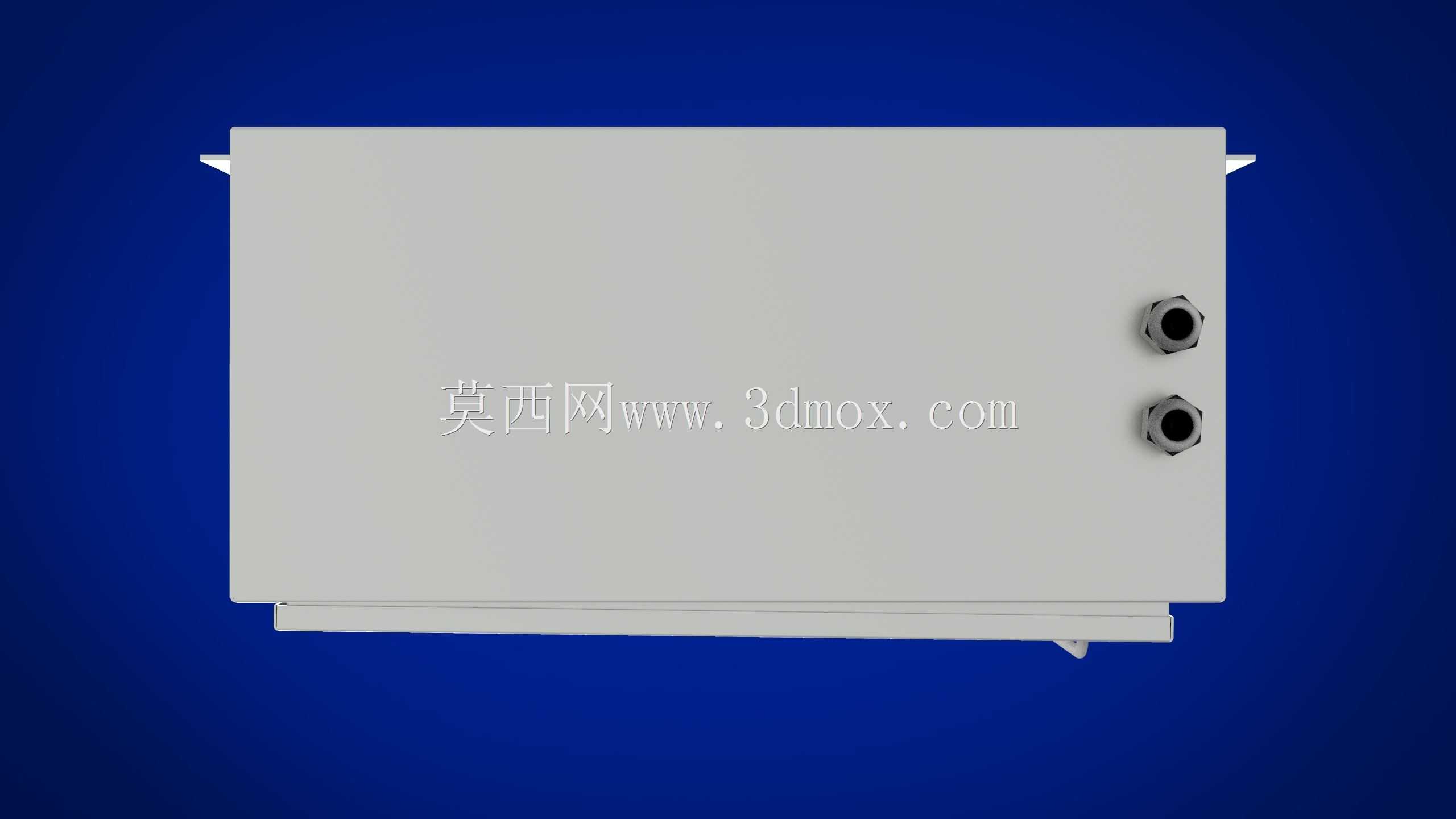

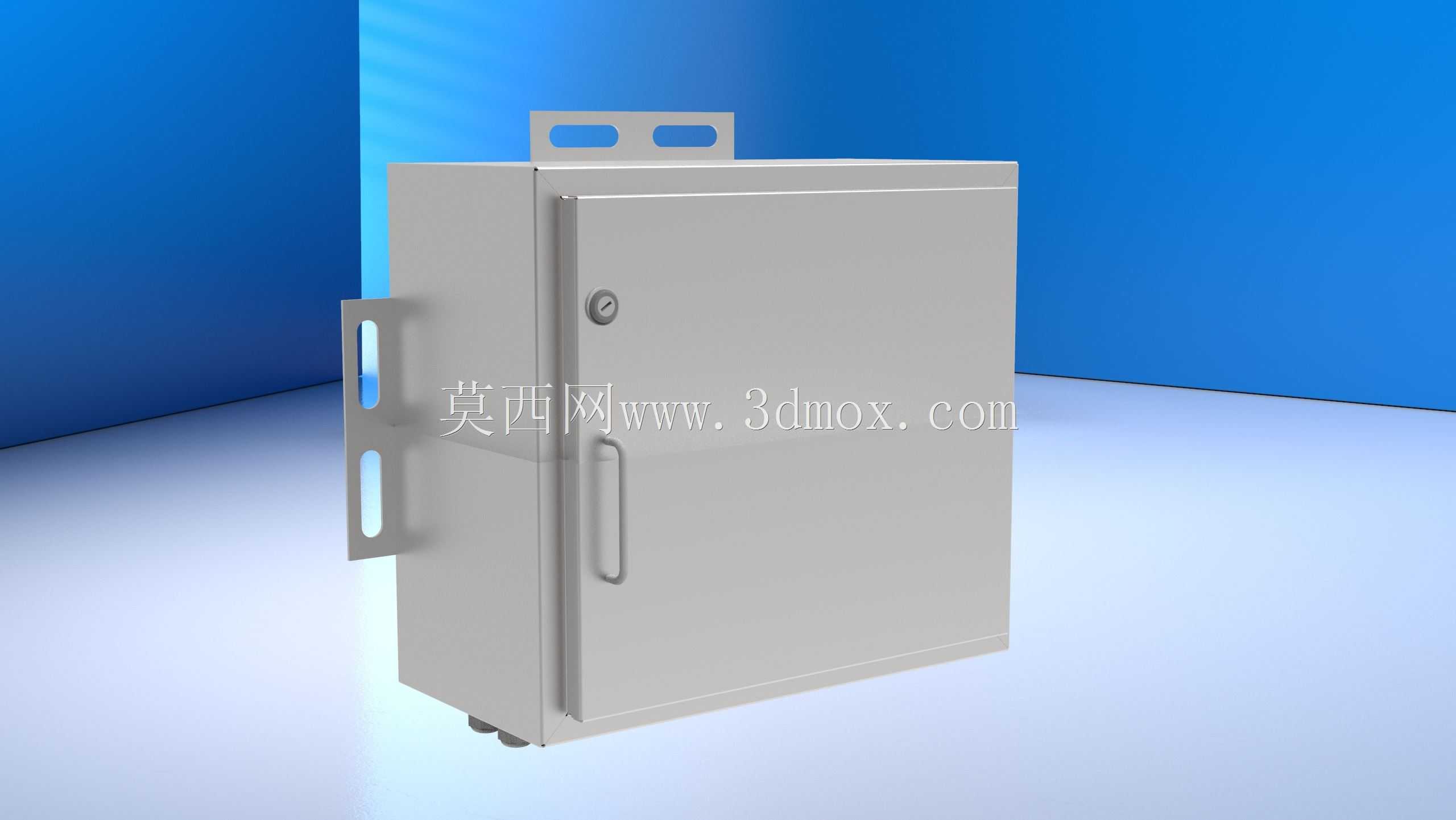

在户外分布式储能、工业现场后备供电、通讯基站配套电源部署这类场景里，电池存放的防护结构一直是容易被忽略但直接影响整套供电系统寿命的核心部件，这款金属电池盒就是针对这类户外、半露天工况做的结构设计，从选型到结构细节都贴合现场安装的实际需求。先从安装边界说起，这款箱体的外形尺寸控制在长455毫米、宽405毫米、高233毫米，这个尺寸不是随意定的，刚好适配市面上主流的12V/24V工业储能电池组的排布，不会出现内部空间浪费导致箱体冗余过大，也不会因为尺寸卡得太死给电池接线、绝缘预留空间不足的问题。安装方式上，箱体背部预留了两个壁挂安装孔位，侧面也带了安装支耳，不管是直接挂装在混凝土墙面、设备机架侧方，还是通过支架固定在户外立柱上都能适配，底部预留了走线孔位，强电电缆可以从底部直接穿入箱体内部，避免侧面开孔带来的雨水顺线缆流入箱体的隐患。材质选择上，这款箱体可选优质低碳钢或者不锈钢两种基材，低碳钢款适合室内机柜配套、干燥车间这类无强腐蚀的场景，表面做静电喷塑处理后耐磨性能足够，日常设备巡检的磕碰、工具剐蹭都不容易掉漆；不锈钢款则针对沿海高盐雾、化工园区有腐蚀性气体、户外长期淋雨暴晒的场景，本身材质的抗腐蚀能力配合门板处的一圈发泡密封胶条，能达到IP65左右的防护等级，雨水、扬尘都不会侵入箱体内部接触电池极柱，避免极柱氧化、短路这类常见故障。结构细节上，门板采用内嵌式设计，搭配带锁的旋转把手，非授权人员无法随意打开箱体触碰内部电池，避免误操作带来的安全隐患；门板和箱体之间采用隐藏式合页连接，外部没有外露的合页螺丝，既减少了锈蚀的风险点，也能避免外力暴力破坏合页开启箱体。箱体顶部的两个长条形孔位是专门预留的散热通气孔，孔位做了向下翻边的防水结构，热空气上升可以从这两个孔位排出，平衡箱体内外温度，避免夏季户外暴晒后箱体内温度过高影响电池循环寿命，同时翻边结构能保证雨水不会从通气孔灌入箱体。从设计思路上来说，这款箱体没有做多余的装饰性结构，所有结构特征都服务于实际使用需求：侧面的安装支耳上开的是长条形调节孔，现场安装的时候就算墙面打孔位置有几毫米的偏差，也能通过长孔调整位置，不用重新打孔破坏墙面结构；箱体内部预留了电池安装固定的螺柱位置，电池放进去之后可以通过压条直接固定，不会因为设备震动、户外风力导致箱体晃动时电池在内部移位磨损线缆；门板内侧预留了接地螺柱，可以直接连接电池组的接地保护线，箱体整体做导通处理，避免静电积累或者漏电时箱体带电带来的安全风险。很多现场做供电配套的时候，经常会随便找个铁皮箱子放电池，用不了一两年就会出现箱体锈蚀漏水、电池被泡、门锁锈死打不开的问题，这款箱体的结构设计就是针对这些实际运维里的痛点做的优化，不管是作为户外光伏配套的电池存放箱、工业设备的后备电源防护箱，还是通讯站点的备用电池安装箱体，都能满足长期使用的需求，不用频繁更换防护结构，降低后期运维的成本。建模的时候也充分考虑了钣金加工的工艺性，所有折弯处的圆角都匹配常规钣金折弯的刀具半径，没有出现无法加工的锐角或者过小折弯边，焊接位置都预留了足够的焊接操作空间，后续量产的时候不需要额外调整结构就能直接开料加工，板材厚度的选择也平衡了结构强度和整体重量，不会因为板材太薄导致箱体焊接后变形，也不会因为板材过厚导致整体重量太大，单人就能完成壁挂安装作业。
