高灵敏小型微动开关结构设计

在日常做设备电控部分选型和结构适配的时候，微动开关是绕不开的基础触发元件，很多刚入行的结构工程师容易把它当成普通的通断按钮，实际在不同工况下，这类小元件的安装边界、触发行程、受力阈值直接影响整套设备的动作可靠性。先从实际应用场景说，这类微动开关的覆盖范围远比想象中广，小到家用小家电的开盖断电、鼠标按键触发，大到工业生产线的工位到位检测、工程机械的操作手柄信号反馈、车辆门锁的锁止状态确认，甚至户外敞篷设备的限位触发，都能看到它的身影——本质上它是靠微小的机械位移来实现电路通断切换，不需要大的操作力或者长的行程，就能完成稳定的信号输出。

从功能特性上看，这类开关的核心优势就是触发灵敏度高，动作行程极短，只要驱动杆接收到符合阈值的外力，就能在毫秒级完成触点的通断切换，相比普通的按钮开关，它的触发压力更小，复位速度更快，在频繁触发的工况下也能保持稳定的触点接触，不会因为长期往复动作出现接触不良的问题。做结构设计的时候，首先要考虑的就是安装边界的适配，这类小型微动开关的本体尺寸通常比较紧凑，安装孔位的间距、驱动杆的伸出长度都有严格的尺寸约束，在做三维建模的时候，必须把安装面的平面度要求、固定螺丝的沉头空间、接线端的走线避让空间都预留出来，不然实际装配的时候很容易出现开关装歪、驱动杆卡滞、接线端子和周边结构件干涉的问题。

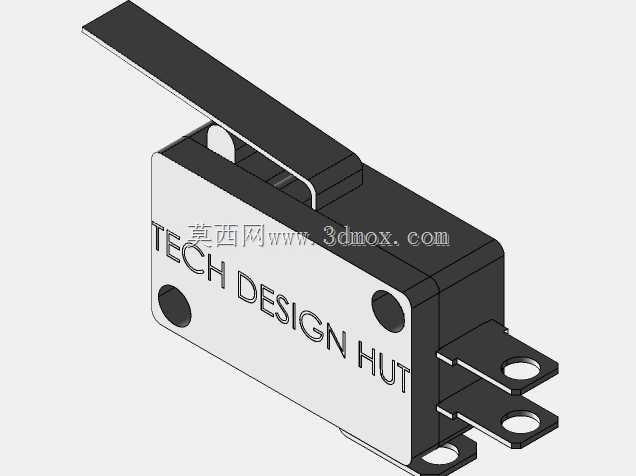

设计思路上，首先要匹配实际工况的受力需求，如果是用在设备门盖的开合检测，就要选带摆杆型的驱动结构，摆杆的长度要根据门盖的开合行程来算，保证门盖关到位的时候刚好能触发开关的动作行程，不会出现过压损坏开关，或者行程不够触发不到位的情况；如果是用在狭小空间内的位置检测，就要选短按柄的结构，尽量压缩安装占用的空间，同时要考虑周边的防尘防水需求，在开关本体和安装面板之间加密封垫，避免切削液、粉尘进入开关内部造成触点氧化。很多新手工程师在建模的时候容易忽略开关的动作行程余量，比如把驱动杆的压下量算到了开关的极限行程，实际生产装配的时候因为零件公差累积，很容易把开关的内部弹片压变形，导致开关失效，所以在做结构适配的时候，必须预留0.3-0.5mm的超程余量，保证触发到位之后还有一定的缓冲空间，同时复位的时候也能让触点完全断开，不会出现虚接的问题。

再说到安装尺寸的细节，这类微动开关的固定通常采用两个M2或者M2.5的小螺丝，安装孔的中心距公差要控制在±0.1mm以内，不然螺丝穿装的时候会产生额外的应力，长期使用下来会导致开关本体变形，影响触发手感。接线端的位置要和设备内部的走线方向匹配，尽量让导线顺着接线端子的方向引出，不要出现硬折导线的情况，避免长期震动导致导线脱落。另外在做整机结构布局的时候，要注意微动开关的安装位置尽量远离强电磁干扰源，虽然开关本身是无源的机械触点，但是如果周边有大电流的线缆经过，容易在信号线路上产生感应干扰，影响后端控制器的信号识别。还有一个容易被忽略的点，就是开关的触发方向，必须保证外力的作用方向和开关驱动杆的动作方向一致，不要出现侧向受力的情况，侧向力不仅会导致触发力度变大、灵敏度下降，长期下来还会磨损驱动杆的支撑结构，导致开关的使用寿命大幅缩短。

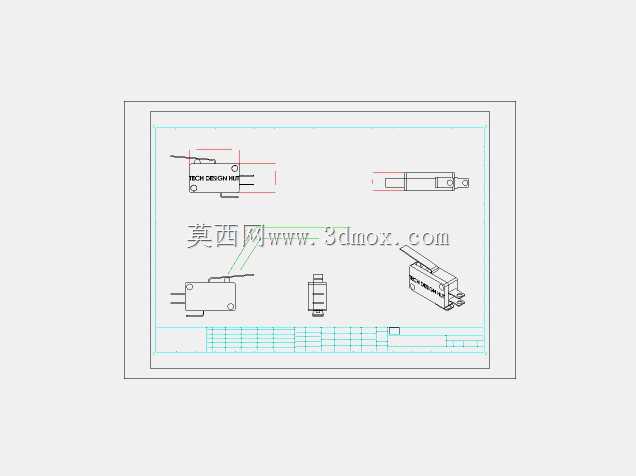

在不同的应用场景下，对开关的触点负载要求也不一样，比如用在220V交流控制回路里，就要选触点额定电流匹配的型号，建模的时候要注意接线端子的爬电距离，避免高压回路出现拉弧短路的问题；如果是用在低压直流的信号回路里，就要选镀金触点的型号，保证小电流下的接触可靠性，不会因为触点氧化出现信号中断。做三维建模的时候，要把开关的动作状态做出来，不仅要建出自由状态下的外形，还要把触发到额定行程、超程状态下的驱动杆位置都模拟出来，在装配环境里做干涉检查，保证开关在整个动作行程里都不会和周边的结构件产生碰撞。很多时候设备现场出现的触发故障，追根溯源都是前期建模的时候没有考虑全动作行程的空间避让，导致开关动作到一半就被周边的筋位挡住，没法完成可靠的通断。

另外从维护的角度考虑，微动开关属于易损件，在做结构设计的时候要预留出更换的操作空间，不用拆解周边的大部件就能完成开关的拆装和接线，不然后期维护的时候会大幅增加售后的工作量。比如在设计设备护罩内部的限位开关时，要在护罩对应的位置开检修口，或者把开关安装在容易伸手操作的位置，固定螺丝的位置要对准操作方向，不要被其他管线挡住螺丝刀的操作空间。这些细节在三维建模阶段就要考虑周全，不能等零件加工出来装配的时候才发现操作空间不足，再去改结构就会浪费大量的成本和周期。
