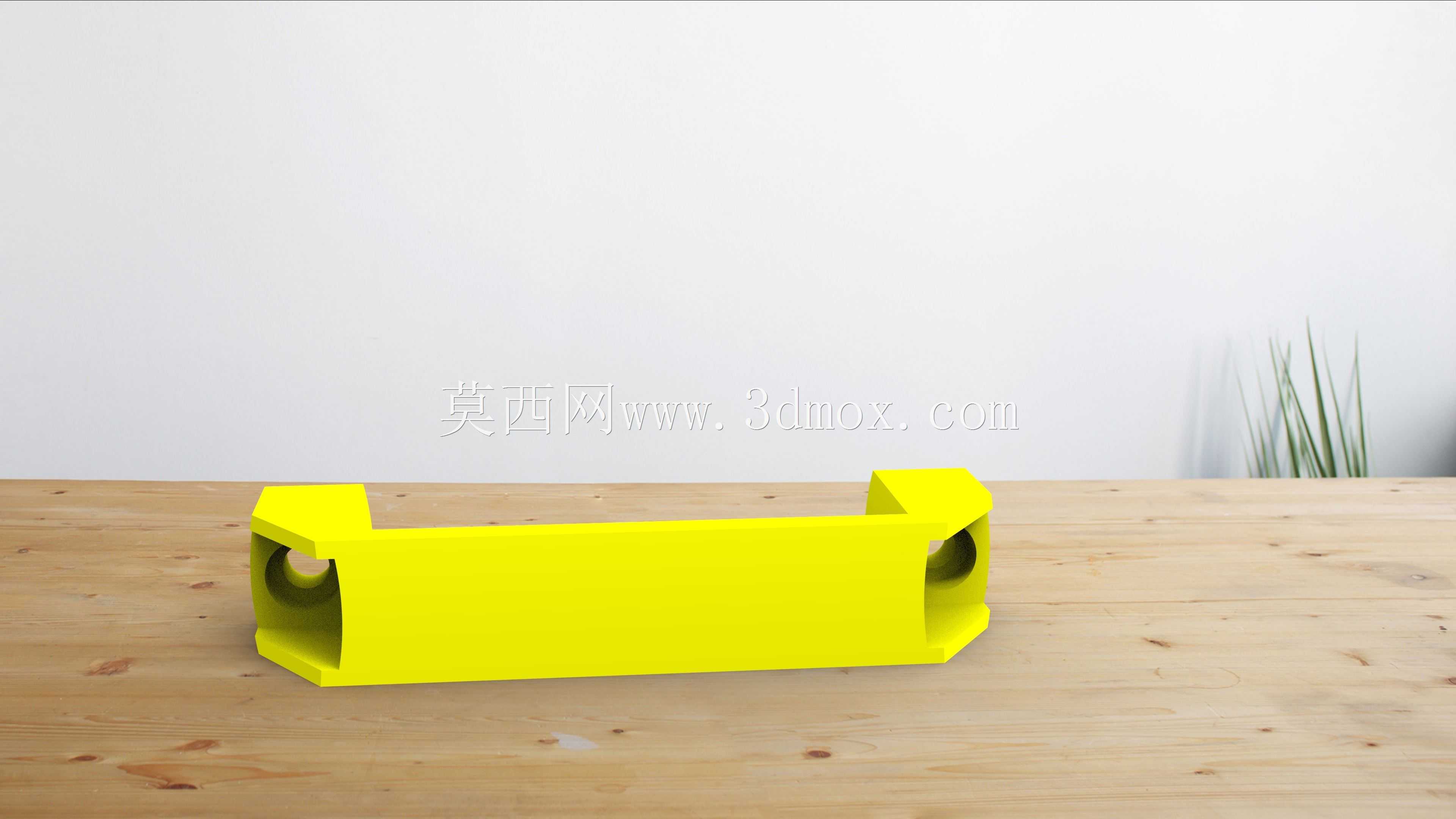

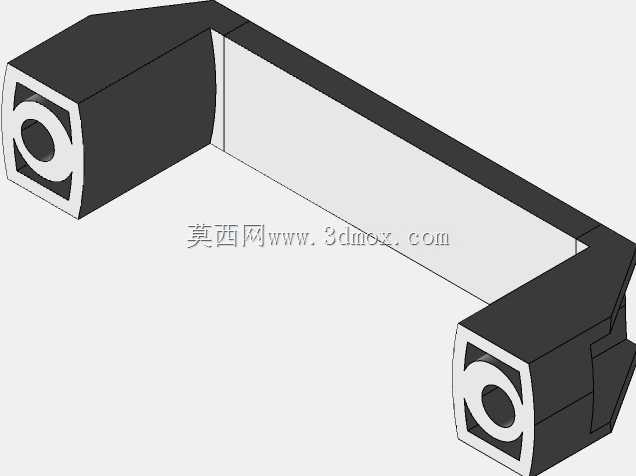

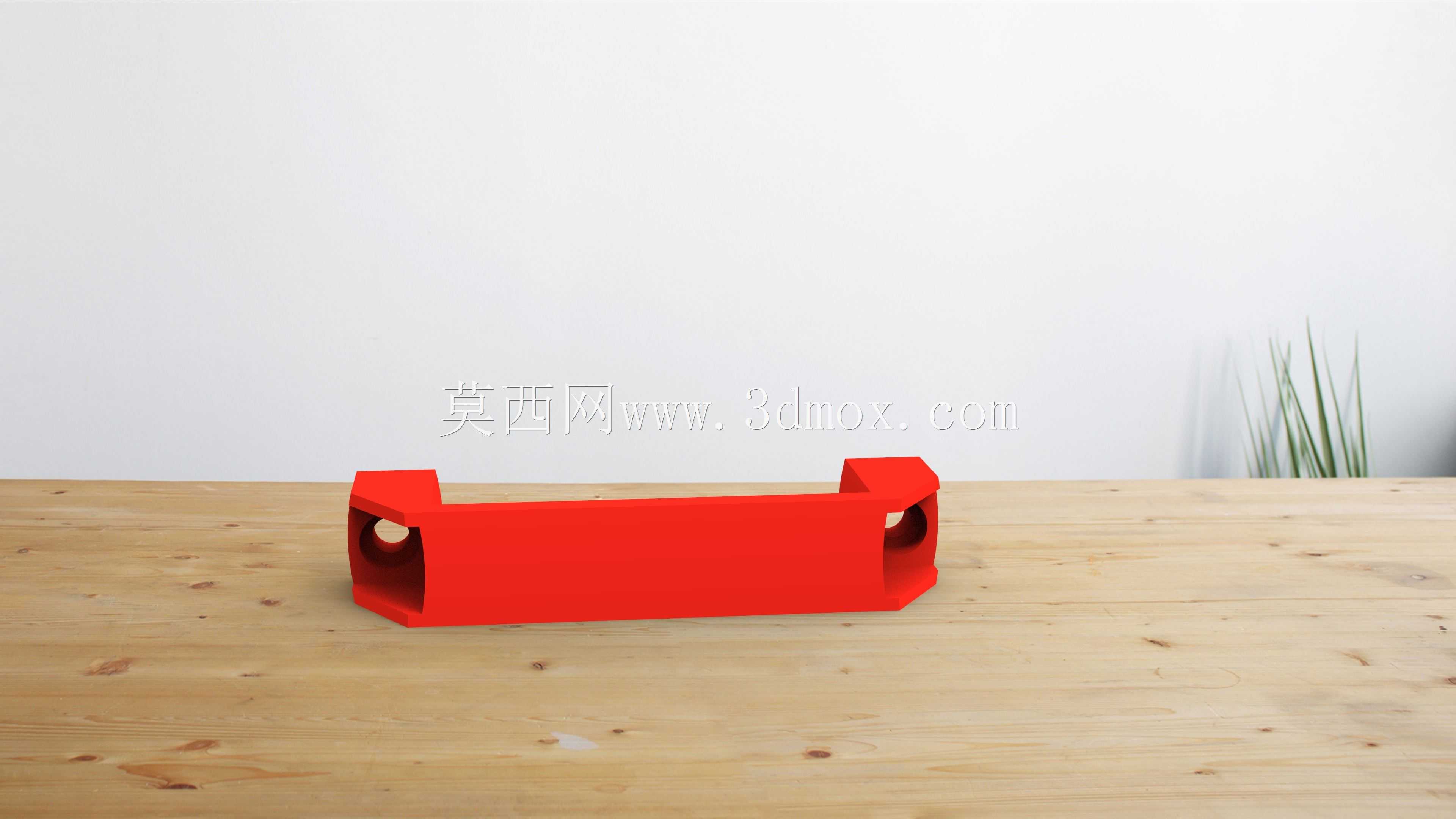

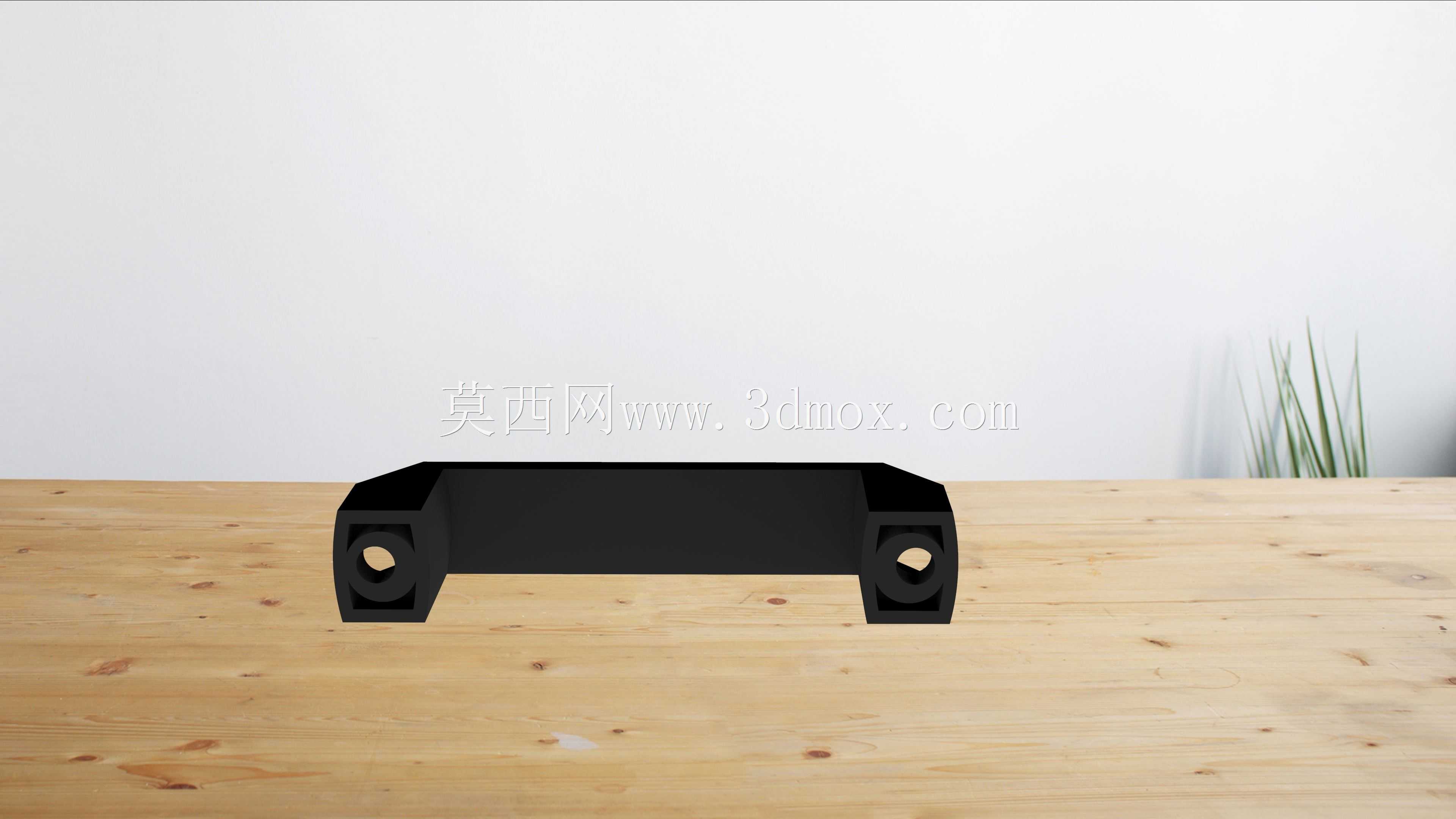

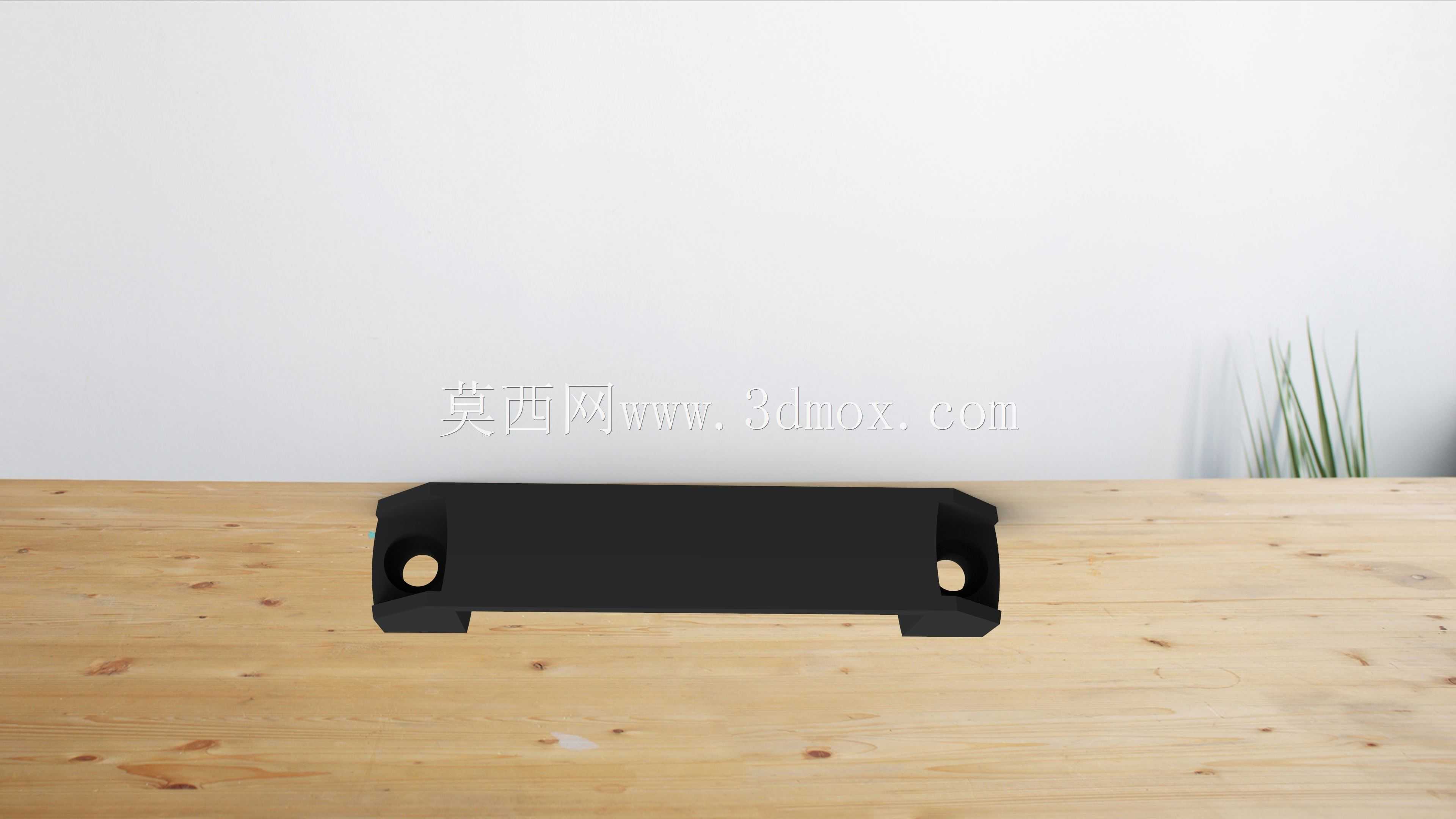

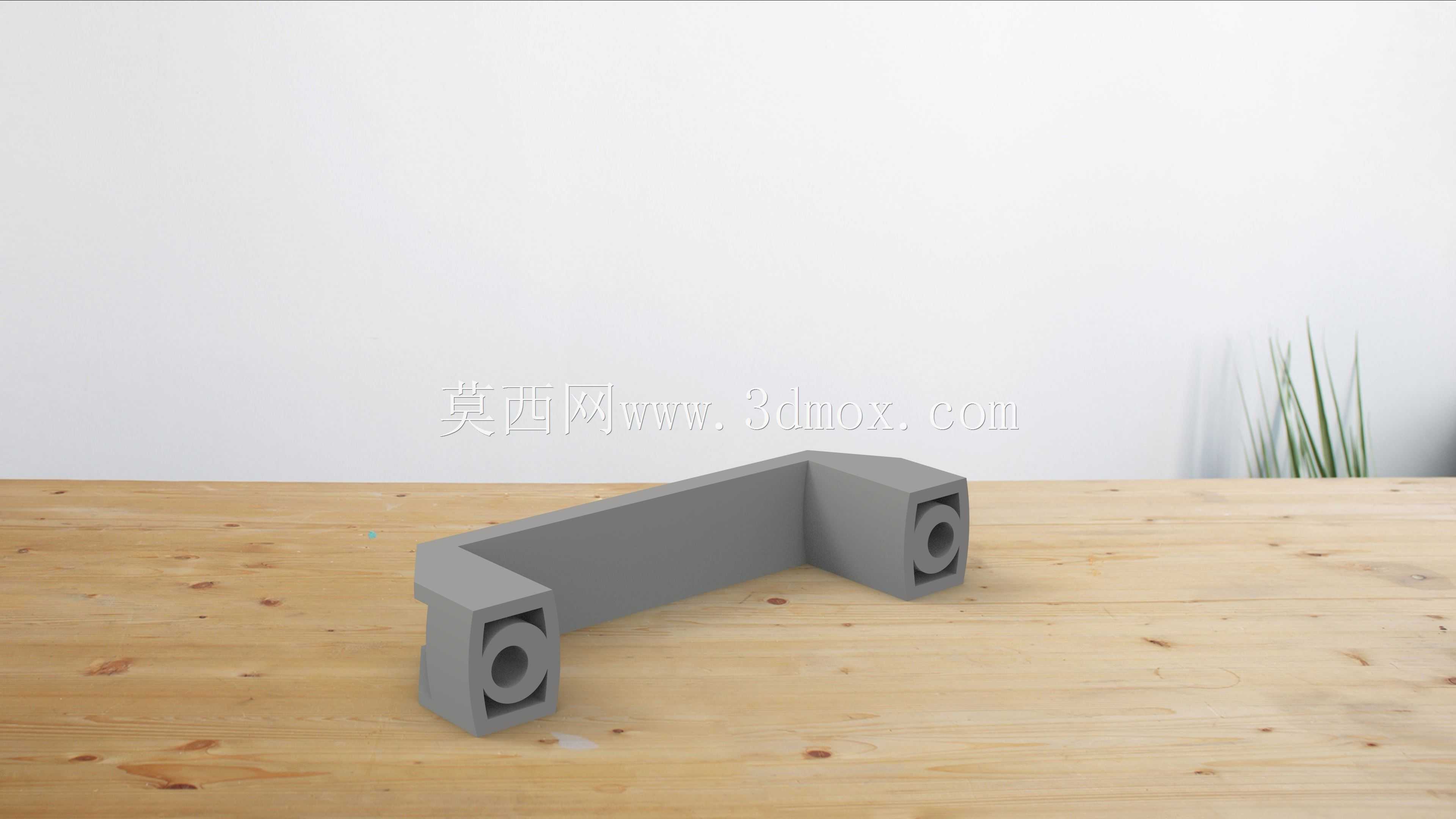

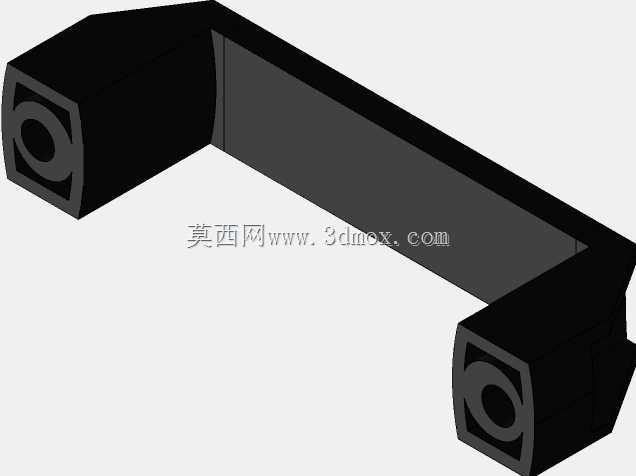

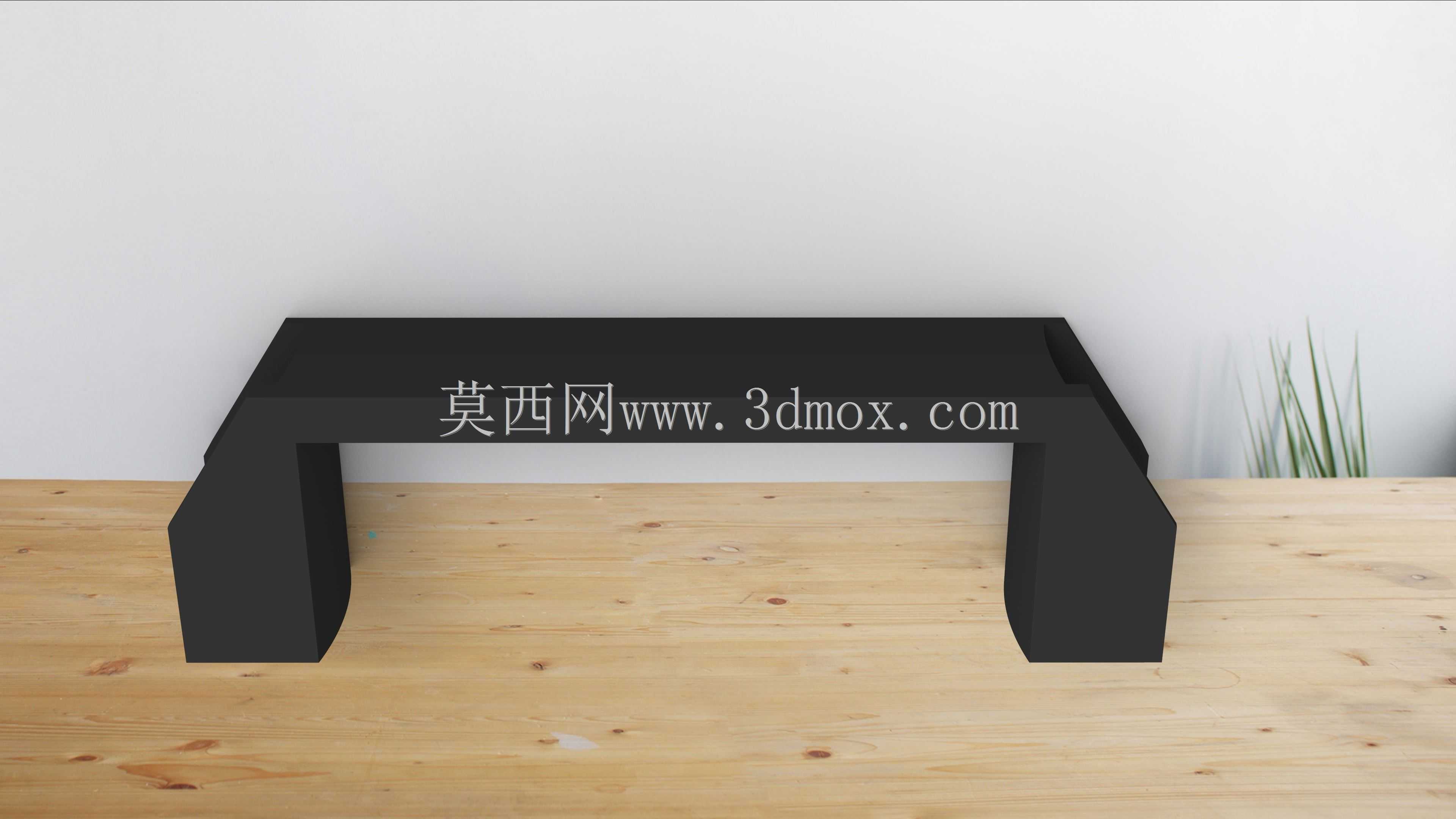

117毫米规格外部安装式操作手柄

这款外部安装手柄的有效握持跨度为117mm，整体采用对称式结构设计，两端预留的同轴安装孔位可直接通过螺栓与设备主体的安装面完成固定，无需额外设计转接支架，能大幅降低装配环节的工序复杂度。从实际应用场景来看，这类手柄常被配置在中小型仓储搬运料箱、移动式检测设备机架、小型工装夹具的外侧立面，也可作为轻型输送线侧边的辅助推拉构件，适配需要频繁手动移位、开合操作的设备部位，操作人员握持时施力方向与安装面保持平行，能有效避免施力偏移带来的安装座受力变形问题。

设计过程中优先考虑了握持的人机适配性，握持段的截面做了圆弧过渡处理，没有尖锐棱角，即便操作人员佩戴劳保手套也能稳定抓握，不会出现硌手、打滑的情况。两端的安装座做了局部加厚处理，安装孔周边的壁厚比握持段高出30%左右，能承受较大的横向拉拽力，在设备被快速推拉、或者需要小幅抬动调整位置时，安装位置不会出现应力集中导致的开裂问题。整体外形没有多余的凸起结构，安装完成后手柄外轮廓与设备立面的间距控制在合理范围，既保证了足够的握持空间，也不会在设备转运过程中剐蹭周边物件，适配狭窄作业空间内的设备布置需求。

从安装边界来看，这款手柄的两个安装孔中心距与117mm的主体跨度匹配，安装时只需要在设备对应立面加工两个对应孔径的通孔，从外侧穿入螺栓在设备内侧锁紧即可完成固定，对安装面的平整度要求不高，即便安装面存在小幅的平面度误差，手柄两端的安装座接触面也能通过自身的结构公差适配，不会出现安装后翘曲、受力不均的情况。材质适配方面，该结构既可以采用注塑工艺使用工程塑料批量生产，也可以采用铝合金压铸成型满足更高强度的使用需求，不同材质版本的安装尺寸完全通用，方便设备厂商根据自身的成本与负载要求灵活选型。

在实际设备运维过程中，这类外置手柄的损坏多来自于过度施力的撞击或者长期受力的疲劳变形，这款结构在握持段与两端安装座的衔接位置做了渐变的圆弧过渡，没有直角衔接的应力集中点，长期反复施力的情况下结构稳定性更好，能有效延长使用寿命。同时整体结构没有复杂的内腔或者死角，不管是塑料件还是金属件，生产过程中的脱模、成型难度都很低，量产时的良品率有充足保障，后期如果出现损坏需要更换，也可以直接拆卸螺栓完成替换，不需要对设备主体做二次加工，维护成本极低。对于需要做设备外观配色统一的场景，该结构的外表面平整，没有复杂的纹理结构，方便做表面喷涂、上色处理，能适配不同设备的外观设计风格，不会因为加装外置手柄破坏设备整体的视觉协调性。
