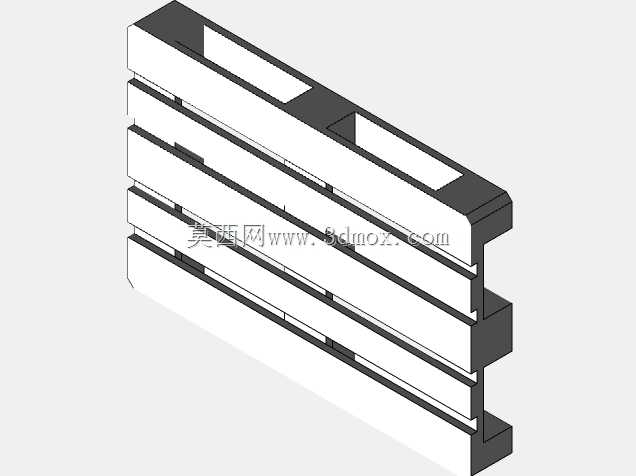

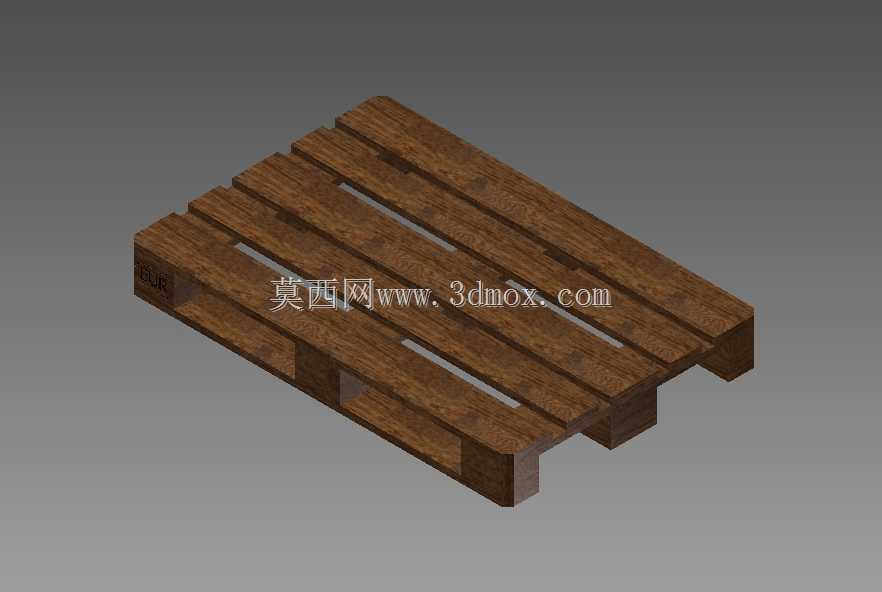

欧标1200×800木质仓储托盘结构设计

在快消品仓储周转、生产车间线边物料转运、区域分拨中心货物堆码这类高频物流作业场景里，木质托盘是衔接装卸、存储、运输全环节的核心承载单元，本次设计的1200×800规格木质托盘，完全适配国内主流手动液压搬运车、平衡重式叉车的作业参数，同时匹配欧标物流周转的尺寸模数，能直接适配标准集装箱内部装载、自动化立体库货架位的尺寸边界，不会出现尺寸超差无法入位、叉取间隙不足卡滞的问题。从结构设计逻辑来看，这款托盘采用川字底承载结构，面板部分由多根等厚实木板材平行排布，板间预留均匀间隙，一方面能减少整板自重降低物流空载负重，另一方面能避免积水、积尘在板面留存，适配生鲜、冷链这类有排水需求的仓储场景，同时间隙尺寸经过反复校核，不会出现常规纸箱包装、周转箱底部卡入板缝的问题，哪怕是小尺寸的零件盒直接放置，也能保证支撑面足够不会倾斜掉落。底部三根纵向承力墩的排布位置，刚好对应叉车货叉的标准插入间距，不管是双向进叉还是四向进叉的作业需求都能满足，承力墩与面板之间采用错位咬合的连接方式，相比简单的平面钉接，能大幅提升抗侧向冲击的能力，毕竟在实际仓库作业里，叉车司机叉取托盘时很难做到完全对位精准，侧向碰撞墩体是高频出现的工况，错位结构能避免墩体受撞后直接脱落，延长托盘的实际使用寿命。外形尺寸上严格控制1200mm长度、800mm宽度的外廓边界，高度方向适配150mm的标准叉取高度，不管是地面堆码时多层叠放，还是上货架存储时与货架横梁的搭接尺寸，都能保证足够的支撑余量，不会出现搭接量不足导致托盘滑落的风险。设计过程中还充分考虑了木质材料的特性，所有板材边缘都做了倒圆角处理，避免作业过程中毛刺划伤操作人员，同时承力墩的位置避开了板面受力的薄弱点，整板均匀承载时的受力能通过面板均匀传递到三根底墩上，不会出现局部应力集中导致的板材断裂问题。在实际使用场景里，这款托盘既可以用于生产车间内原材料、半成品的工序间周转，配合手动液压车完成工位间的物料转移，也能用于成品仓库的整托货物堆码，堆码时底层托盘的承力墩能刚好嵌入上层托盘底部的间隙，保证堆垛稳定性，哪怕堆码到四层常规纸箱货物，也不会出现托盘变形垮塌的问题。针对不同行业的使用需求，这款托盘的板面间隙、板材厚度都预留了调整余量，如果是用于承载袋装散货，可以适当减小板缝宽度避免包装袋卡入，如果是用于重型零部件承载，可以适当增加板材厚度提升整体承载能力，基础结构的通用性极强，不需要重新开模或者调整整体布局就能适配不同的承载需求。另外，川字底的结构设计也适配托盘缠绕膜打包、自动打包机穿带作业的需求，底部的空隙刚好能让打包带顺利穿过，不需要额外垫高托盘就能完成整托货物的打包固定，能大幅提升仓内打包作业的效率。在与自动化仓储设备适配方面，1200×800的尺寸是目前国内自动化立体库、输送线系统的主流适配尺寸，托盘底部的平整度经过校核，能在滚筒输送线、链条输送线上平稳输送，不会出现卡滞、跳停的问题，同时底墩的定位尺寸也适配立体库堆垛机的货叉定位精度，能保证自动存取作业时的对位准确率，不会因为托盘尺寸偏差导致货叉顶偏货物的问题。
