集成驱动式电动齿轮供油装置结构设计

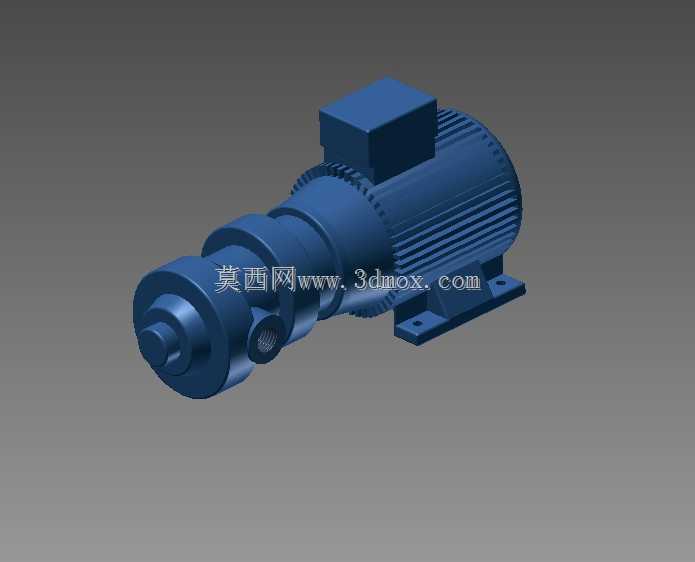

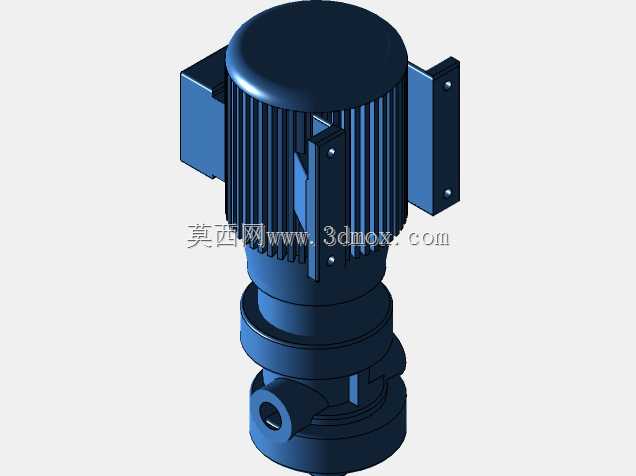

在液压润滑系统、小型液压动力站、机床冷却供油回路、轻工机械流体输送工位这类场景里，集成驱动的齿轮供油单元一直是结构选型里的高频选项，区别于需要额外对接联轴器、找正安装基座的分体式泵组，这类把驱动电机和齿轮泵本体做同轴集成的结构，能大幅缩减现场安装的调试工作量，也能避免联轴器找正偏差带来的轴封磨损、振动超差问题。从结构布局来看，驱动段采用了带散热筋的卧式电机壳体，圆周方向均匀分布的轴向散热筋不是随意排布的装饰结构，筋条高度、间距是按照电机额定功率下的自然散热需求核算的，既保证壳体刚度，又能在设备运行时通过空气自然对流带走绕组产生的热量，不需要额外加装散热风扇就能满足连续工况下的温升要求。电机端部的方形接线盒做了凸起式结构，预留了足够的线缆弯折空间，接线口的位置避开了泵体出油口的安装操作区间，现场布线时不会和管路接头产生干涉。泵头和电机的连接采用同轴直联结构，取消了传统分体结构的联轴器组件，电机输出轴直接和齿轮泵的主动齿轮轴做刚性连接，连接法兰的止口配合公差控制在H7/h6区间，既能保证两轴的同轴度，又能抵消一部分运行过程中轴系窜动带来的密封件磨损。泵头部分采用外啮合齿轮的工作结构，进油口设置在泵体侧下方，出油口沿轴向布置在端盖位置，这种布局能让齿轮啮合过程中形成的密闭容腔变化更顺畅，减少困油现象带来的流体噪声和压力脉动。泵体的安装基座和电机底部的安装脚做了共面设计，四个安装螺栓孔的位置度公差严格控制，安装时只需要把整个单元平放在预制的安装基面上，依次拧紧固定螺栓即可，不需要反复调整泵和电机的相对位置，能把现场安装的工时压缩到分体式结构的三分之一左右。从安装边界来看，整个单元的轴向总长度控制在适配小型设备安装舱位的区间内，径向最大尺寸不超过电机壳体的散热筋外圆直径，安装脚的螺栓孔间距符合通用小型动力单元的安装尺寸规范，不需要对原有设备的安装基座做二次改造就能直接替换同参数等级的老式分体泵组。在功能设计上，集成式结构的轴封采用两道密封组合，靠近泵腔的位置用耐油橡胶骨架密封阻挡高压油液泄漏，靠近电机侧的位置加设一道防尘密封，能阻挡车间环境里的金属切屑、粉尘进入轴封摩擦面，延长密封件的更换周期。齿轮副的参数选择兼顾了流量稳定性和容积效率，齿轮的齿宽、模数按照额定流量下的线速度要求核算，运行时齿轮啮合的重叠系数大于1，能保证输出油液的压力脉动控制在合理区间，给后端的润滑点或液压执行元件提供稳定的压力油源。在实际选型适配时，这类集成泵单元特别适合安装空间紧凑、现场安装调试条件有限的场景，比如小型数控设备的主轴润滑供油、包装机械的液压夹紧回路、小型液压机具的动力源，不需要额外配置电机安装座、联轴器护罩等附属配件，整体的集成度更高，运行过程中的振动和噪声也比分体式结构更低。结构建模过程中，对泵体和电机连接法兰的配合面、轴系的同轴度、安装脚的共面度都做了公差匹配验证，所有的倒角、退刀槽结构都符合机加工工艺要求，不会出现建模结构无法落地加工的问题，散热筋的拔模角度也按照铸造工艺的要求做了设置，壳体铸件生产时不需要额外做特殊工艺处理就能顺利脱模。
