梅花鹿VHS05M型插入式流量检测开关

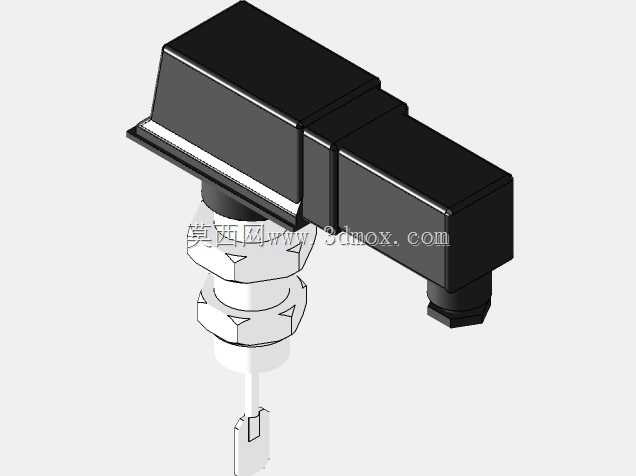

在液压站、润滑系统、冷却循环管路这类需要实时监控介质通断状态的工业场景里，这类插入式流量开关的应用普及率非常高，它不需要复杂的外接变送模块，直接通过管路内介质流动推动内部检测元件触发机械触点或者电信号输出，就能给上位控制系统传递管路内是否有介质流动的状态信号，避免出现泵空转、管路堵塞断流导致的设备过热、润滑失效这类故障。从结构设计来看，这款产品采用了顶部赫斯曼接头式的电气出线结构，这种结构的优势是现场接线的时候不需要拆开整个壳体，只要把配套的赫斯曼插头接好线直接插到位拧紧紧固螺丝就能完成接线，防护等级可以达到IP65，能适应车间里有少量切削液飞溅、粉尘较多的安装环境，不会因为现场环境的问题出现接线端受潮短路的情况。检测端采用的是下插式结构，安装的时候只需要在管路的合适位置开对应规格的安装孔，把检测探头插入到管路中心流道区域，再通过上部的外螺纹配合锁紧螺母把整个开关固定在管壁上就行，相比直通式流量开关不需要截断管路串接安装，对于后期改造的项目来说能省不少管路施工的工作量，尤其是在一些已经布设完成的润滑管路上加装流量检测点的时候，这种安装方式的优势会更明显。

从安装边界尺寸来看，这款流量开关的上部电气接线部分的宽度和高度都控制得比较紧凑，就算是在管路排布比较密集的阀组附近安装，也不会和旁边的阀件、管路接头产生干涉，探头部分的插入深度可以根据实际安装的管路壁厚做小范围的调整，只要保证探头端部的挡片处在管路的主流道区域，不贴到管壁内侧，就能保证检测的灵敏度，不会因为安装位置偏差出现流量达到阈值却不触发信号的问题。产品的功能逻辑非常可靠，当管路内的介质流动速度达到设定的动作阈值时，介质冲击探头端部的感应元件，会带动内部的磁耦机构动作，触发微动开关输出通断信号，没有复杂的电子电路结构，抗干扰能力很强，就算是在车间里有变频器、伺服驱动器这类强电磁干扰源的场合，也不会出现误触发信号的情况。

在实际选型应用的时候，要注意根据管路内的介质类型选择对应的密封材质，要是用在液压油管路里，常规的丁腈橡胶密封就能满足耐油要求，如果是用在水冷系统或者有腐蚀性介质的管路里，就需要更换氟橡胶或者其他耐腐材质的密封件，避免长期使用后密封老化出现介质渗漏的问题。另外安装的时候要注意探头的插入方向，尽量让介质流动方向正对探头的感应挡片，不要装在管路的弯头、变径这类流态不稳定的区域，不然容易因为局部紊流导致开关频繁误动作，影响系统的正常判断。这类流量开关通常会和系统的报警回路做联锁，一旦检测到管路内断流，就会立刻触发声光报警，同时给主控系统发送信号停止对应的泵组或者主机运行，把故障影响控制在最小范围，比如在机床的主轴冷却系统里，要是冷却泵故障导致冷却液断流，流量开关触发信号后系统会在几秒内停止主轴运转，避免主轴因为高速运转没有冷却出现抱死、烧坏的严重故障。

从结构设计的细节来看，这款产品的壳体部分采用了高强度的工程塑料材质，重量很轻，安装的时候不会给管路带来额外的负重，同时金属材质的探头和螺纹安装部分有足够的结构强度，就算是在有一定压力的管路里使用，也能承受住管路的压力冲击，不会出现壳体变形、探头断裂的问题。上部的接线端预留了标准的电缆锁紧格兰头接口，接完线之后把格兰头拧紧，就能把电缆固定住，避免现场拉扯电缆的时候把接线端子扯松，导致信号接触不良。整体结构没有易损的易耗件，只要安装的时候调整到位，日常几乎不需要额外的维护，长期运行的稳定性非常好，适合在各类工业流体管路里做断流监测、流量上下限报警使用。
