韦塞尔NLA系列气囊式膨胀罐结构设计

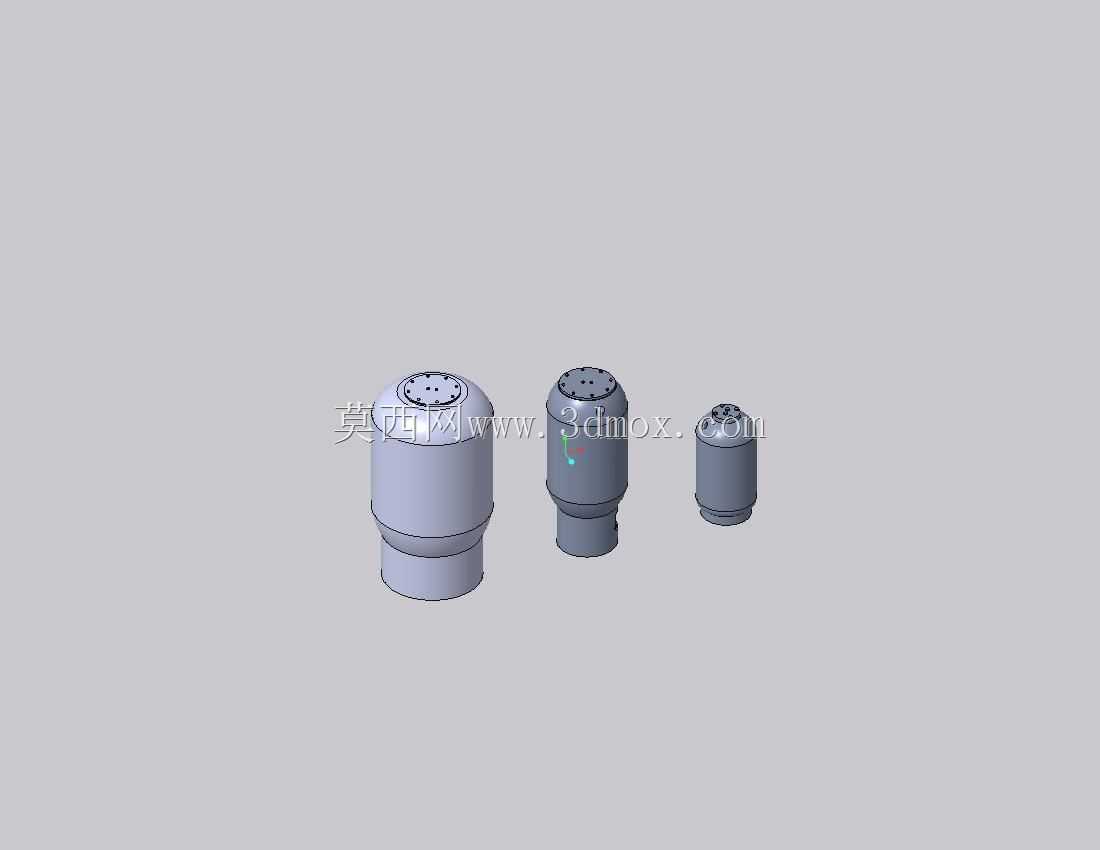

在制药行业高压灭菌器这类需要稳定热水循环压力的工况中，闭式热水系统的压力波动控制是保障工艺稳定性的核心环节，气囊式膨胀罐正是承担这一功能的核心承压部件。本次呈现的三款不同规格的气囊膨胀罐，对应NLA-35、NLA-85、NLA-200三个型号，覆盖了从小型台式灭菌器到大型组排灭菌生产线的不同容积配套需求。从结构设计逻辑来看，这类膨胀罐采用罐体与内置气囊分隔的结构形式，罐体本身为密闭承压壳体，气囊内部与系统热水管路连通，气囊与罐体内壁之间预充设定压力的惰性气体，当系统内水因温度升高体积膨胀时，多余的水体进入气囊压缩罐内气体，吸纳膨胀体积避免系统超压；当系统水温降低体积收缩时，罐内气体挤压气囊将水体补回管路，维持系统压力稳定，避免负压进气或者压力频繁波动触发安全泄放。

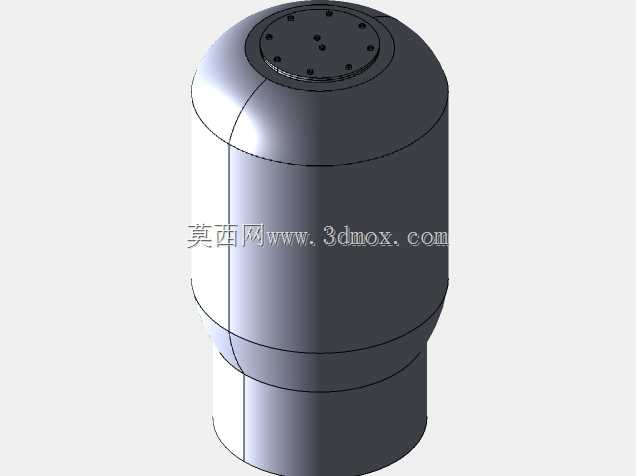

三款罐体均采用立式圆柱壳体加顶部圆弧封头、底部缩径连接段的结构形式，顶部端盖预留多组均匀分布的螺纹接口，可根据安装需求选择压力表接口、预充气接口、安全附件接口的装配位置，无需额外改装端盖结构。底部的缩径直段为标准管路连接端，可直接与系统回水干管的对应口径法兰或者螺纹接头对接，安装时无需额外制作变径转接件，降低现场安装的加工工作量。从安装边界来看，三款罐体的直径随型号增大逐级提升，高度也对应适配不同容积的气囊伸展需求，最小规格的NLA-35可直接安装在设备旁的管路支架上，无需额外做落地基础，适合集成在整机内部的紧凑安装场景；中等规格的NLA-85可采用落地支架安装或者侧壁抱箍固定，适配中小型灭菌机组的配套；最大规格的NLA-200需要做落地混凝土基础或者钢制承重支架安装，满足大型集中热水供应系统的膨胀容积需求。

在功能特性设计上，罐体的圆弧封头采用等强度曲面设计，可均匀承受内部气体压力，避免直角连接处的应力集中问题，长期承压运行下的疲劳寿命优于平端盖结构。内置的气囊采用耐温耐水的橡胶材质，可适配灭菌系统高温热水的长期接触，不会因长期高温浸泡出现开裂、弹性失效的问题，气囊与罐体的连接位置采用压合密封结构，避免气侧与水侧串通导致的预充压泄漏问题。罐体外部的涂装采用工业级防腐涂层，可适配制药车间定期消毒擦拭的使用环境，不会因常见的消毒试剂腐蚀出现涂层脱落、罐体锈蚀的问题。

从结构设计的细节考量来看，三款罐体的接口位置、安装固定点的位置均做了统一的标准化设计，不同规格的同系列产品可共用安装支架的连接孔位，在系统扩容或者更换不同容积罐体时，无需重新加工安装基础，仅需调整支架的承重等级即可完成适配。顶部的接口排布采用圆周均布设计，不管罐体安装时的朝向如何，都能找到方便操作的接口位置来安装仪表或者阀门，减少现场安装时的方位调整工作量。罐体底部的连接端做了加厚处理，可承受管路传递的振动载荷，避免长期运行下连接位置出现疲劳开裂。在实际选型应用中，需要根据系统的总水容积、最高工作温度、系统静压值来匹配对应容积的膨胀罐，预充气体的压力需要根据系统的静压值做对应调整，保证在系统最低工作温度下气囊不会过度收缩贴附罐壁，最高工作温度下气囊不会过度膨胀拉扯连接位置。这类气囊式膨胀罐相比传统的开式膨胀水箱，不需要设置高位安装位置，可直接布置在系统管路的任意位置，同时避免了开式水箱带来的氧气进入管路导致的管道腐蚀、水质污染问题，非常适合制药、食品加工这类对水质洁净度、压力稳定性有较高要求的热水系统场景。
