L型可调金属床架导轨防护端盖结构

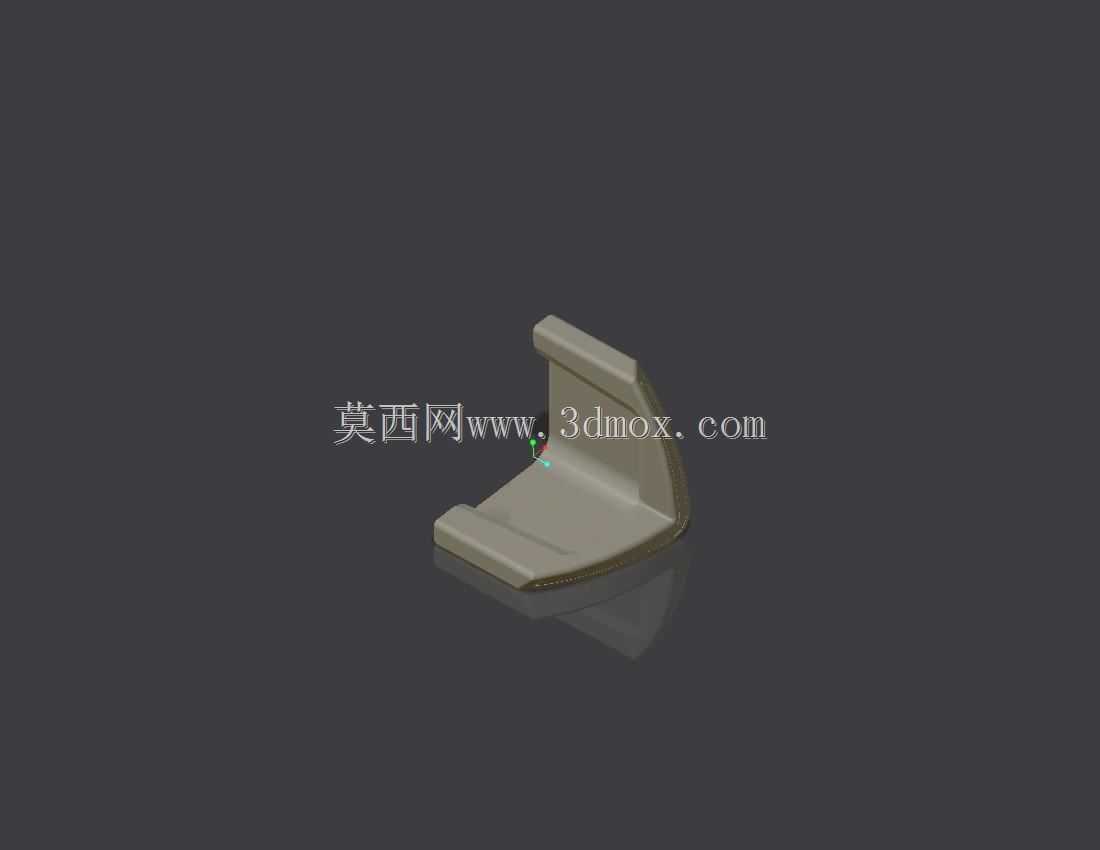

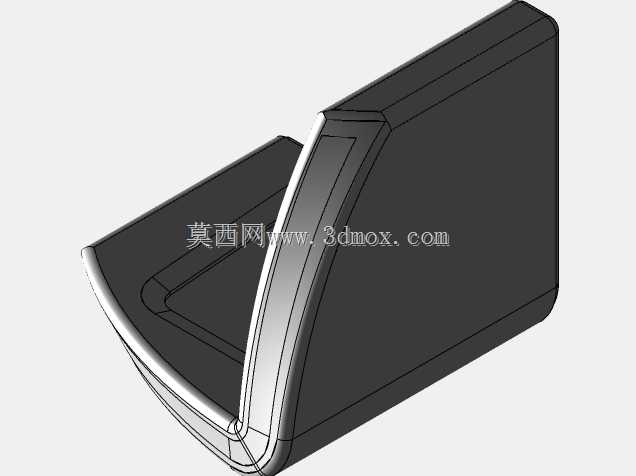

在民用家具尤其是儿童类金属床架的结构设计中，导轨配套的防护端盖是容易被忽略但直接影响使用安全的细节部件，本次设计的端盖结构，专门适配带L型截面导轨的可调式金属床架，核心作用是封堵导轨的外露金属切口，避免床架在调节、日常使用过程中，尖锐的金属裁切边角划伤床垫面料，或是磕碰使用者的肢体，尤其针对儿童使用场景下的磕碰风险做了针对性的结构优化。从实际安装场景来看，这类可调金属床架多采用冷轧钢板弯折成型的L型导轨作为床板高度调节的承载结构，导轨在裁切下料后，端部会留下冲压、裁切形成的锐利毛边与直角切口，若不做封堵处理，在床板升降调节时，外露的金属边很容易勾扯床垫底部的防滑面料，长期摩擦还会造成床垫局部磨损，甚至在人员靠近床架边缘、或是床底收纳物品抽拉时，尖锐边角会造成划伤。这款端盖在设计时，首先匹配L型导轨的截面轮廓做了内嵌式的卡槽结构，安装时可以直接卡入导轨端部，不需要额外的螺丝或者粘接固定，依靠卡槽与导轨侧壁的过盈配合实现紧固，日常床板调节滑动过程中不会出现松脱、移位的问题。外形设计上，端盖的所有外露棱边都做了R3以上的圆角过渡，没有任何尖锐的直角结构，外露面采用与导轨贴合的弧面过渡，完全覆盖导轨的裁切断面，同时端盖的外轮廓与导轨外侧齐平，不会突出导轨表面形成额外的凸起，避免在床架安装、移动过程中勾扯床单或是其他织物。从安装边界来看，端盖的卡槽深度匹配常规L型床架导轨的壁厚，适配壁厚1.2-1.5mm的冷轧钢弯折导轨，卡槽内侧做了细微的防滑筋结构，卡入后可以咬住导轨侧壁的金属表面，即使在床架频繁调节、受到振动的情况下也不会脱落。端盖的整体壁厚控制在2mm左右，采用硬质耐磨的工程塑料注塑成型，材料本身具备一定的韧性，在受到磕碰时不会出现脆裂，同时表面做了哑光处理，与金属床架的喷塑表面质感接近，不会出现明显的视觉突兀感。在结构细节上，端盖与导轨端面贴合的位置做了0.2mm的容差槽，可以适配导轨裁切时产生的轻微端面不平整问题，即使导轨切口存在小范围的斜切误差，端盖也能完全贴合覆盖，不会留出缝隙让金属边角外露。针对儿童使用场景的特殊需求，端盖的外露面没有做任何容易脱落的小凸起结构，整体为一体化成型，避免儿童抠拽造成零件脱落引发误食风险，同时材料选用符合家具环保要求的硬质工程塑料，没有挥发性有害物质，适配儿童家具的安全规范。从实际装配流程来看，这款端盖不需要复杂的安装工具，在床架整体组装完成后，只需要将端盖对准导轨端部，用橡胶锤轻敲或是手掌用力按压即可卡入到位，装配效率远高于需要螺丝固定的防护结构，也不会因为螺丝松动造成防护失效。在长期使用场景下，端盖的材料具备耐摩擦、抗老化的特性，即使长期与床垫底部摩擦、或是受到房间内温湿度变化的影响，也不会出现开裂、变形、变色的问题，能够在床架的全使用周期内持续提供防护作用。设计过程中也充分考虑了不同厂家L型导轨的尺寸公差，卡槽的尺寸做了一定的适配范围，可以覆盖市面上绝大多数可调金属床架所用的L型导轨规格，不需要针对单一厂家的导轨尺寸开模，具备较强的通用适配性。端盖的底部结构做了与导轨内侧弯折边匹配的让位槽，卡入后不会干涉导轨内部床板支撑滑块的滑动，不会影响床架原有高度调节功能的正常使用，滑块在滑动到导轨端部时，还会被端盖的内侧限位结构挡住，避免滑块从导轨端部滑出，额外起到了导轨端部限位的作用，相当于一个零件同时实现了切口防护、边角钝化、滑块限位三个功能，减少了床架整体的零件数量，降低了组装与物料管理的成本。
