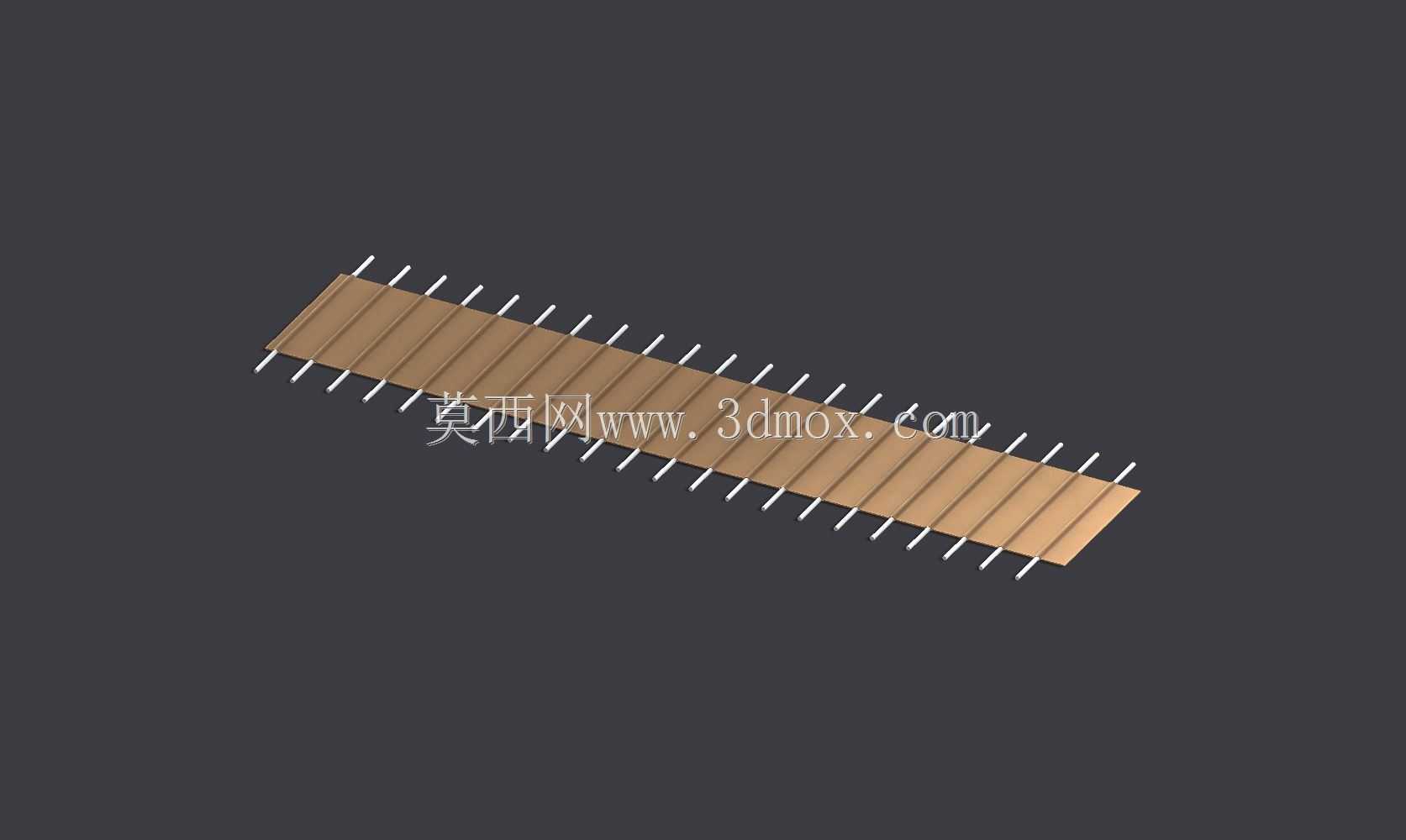

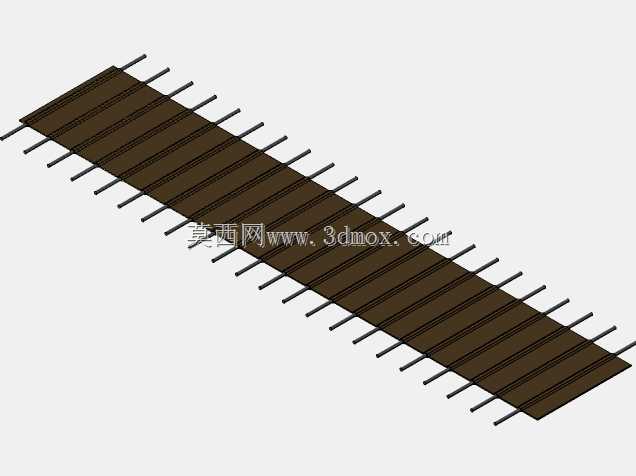

Elmec R28型板间柔性连接跳线结构

在高密度PCB组装、背板互连、工控板卡堆叠的场景里，板间硬连接往往受限于装配公差、振动工况下的应力拉扯，很容易出现焊盘脱落、接插件断裂的问题，这类挠性跳线就是为解决这类互连痛点设计的连接部件。这款R28规格的挠性跳线，主体采用多段绝缘基材承载平行排布的导电插针，整体具备一定的弯折适配能力，不需要像刚性排针那样严格要求两块对接板的平行度与同轴度，在装配时可以吸收一定的安装位置偏差，降低板卡组装时的对位难度，尤其适合多板层叠、存在小幅相对位移的设备内部互连场景，比如工业控制模块的信号转接、测试治具的板间信号引出、小型通讯设备的内部板卡连接，都能见到这类挠性跳线的应用。从结构设计来看，这款跳线的导电插针沿绝缘基体等距排布，插针两端伸出绝缘基体的长度经过匹配常用PCB焊盘孔径设计，伸出段的直径适配常规波峰焊、手工焊的焊盘尺寸，不需要额外定制焊盘就能直接适配通用板卡的布线间距。绝缘基体采用分段式的结构设计，而非整根刚性绝缘条，每一段绝缘块之间预留了微小的活动间隙，这也是其具备挠性适配能力的核心——分段结构让整根跳线可以沿长度方向的垂直面做小幅度的弧形弯折，既可以保证相邻插针之间的绝缘间距稳定，不会因为弯折出现插针短路的问题，又能让跳线在安装后抵消板卡之间因为热胀冷缩、设备振动产生的微小相对位移，避免焊脚处长期受应力出现疲劳断裂。在实际选型使用时，需要注意这款跳线的安装边界：插针的中心间距匹配标准2.54mm排针间距，整根跳线的总长度对应28pin的连接点位，安装时需要在两块对接板之间预留出跳线弯折所需的弧形空间，不能将跳线完全压平在两板之间，否则会让分段绝缘块受挤压出现错位，反而导致插针变形。跳线两端的插针伸出长度一致，在焊接时不需要区分方向，只要将插针插入对应板卡的过孔，焊接后就能实现多通道信号的并行传输，相比飞线连接的方式，这种集成式的挠性跳线不需要逐根飞线焊接，装配效率更高，同时相邻插针的绝缘间距固定，不会出现飞线杂乱、信号串扰的问题，在小信号传输的板卡互连场景下稳定性更优。从建模逻辑来看，构建这款跳线的三维模型时，首先要确定插针的排布节距，以单根插针的轴线为阵列基准，等距阵列出28根插针实体，插针的两端做微小的倒角处理，匹配实际生产中插针端部的导向结构，方便装配时插入PCB过孔。之后构建分段式的绝缘基体，每一段绝缘块包覆对应位置的插针中段，绝缘块之间预留均匀的间隙，保证弯折时相邻绝缘块不会发生干涉，绝缘块的外形做圆角处理，避免锐边在装配时划伤板卡表面的阻焊层。建模过程中要注意还原跳线的挠性特性对应的结构间隙，不能将绝缘基体做成整根连续的实体，否则模型就无法体现这类跳线的核心结构特点，后续做装配干涉检查时也会得出错误的间隙判断结果。在设备内部布线时，这类挠性跳线的走向不需要刻意做刚性固定，只要保证弯折半径不小于跳线自身厚度的3倍，就不会损伤内部的插针与绝缘结构，相比柔性排线，这种带刚性插针的挠性跳线不需要额外加装压接接头，直接焊接就能使用，在小批量设备试制、板卡改型的场景下使用更加灵活，不需要提前定制对应长度的排线与接头，大幅缩短样机调试的周期。同时，这种分段绝缘的结构相比整根柔性排线，具备更好的形态保持能力，焊接后不会因为设备内部的气流、振动出现排线移位触碰其他发热元件的问题，长期使用的可靠性更高。在做整机三维装配时，导入这款跳线模型后，可以根据实际板卡的安装位置调整跳线的弯折形态，模拟不同装配位置下的跳线走向，提前检查是否会和周边的电容、散热片、结构件发生干涉，在设计阶段就规避装配时的空间冲突，减少样机打样后的改模次数。
