便携式随身WiFi热点设备结构设计

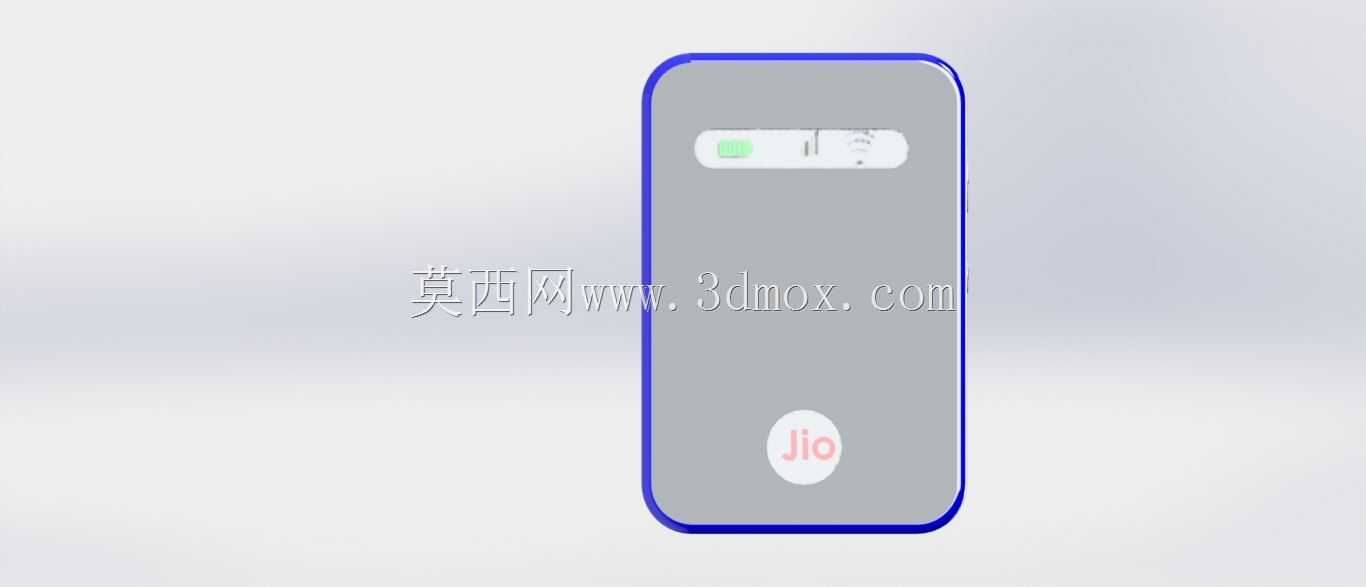

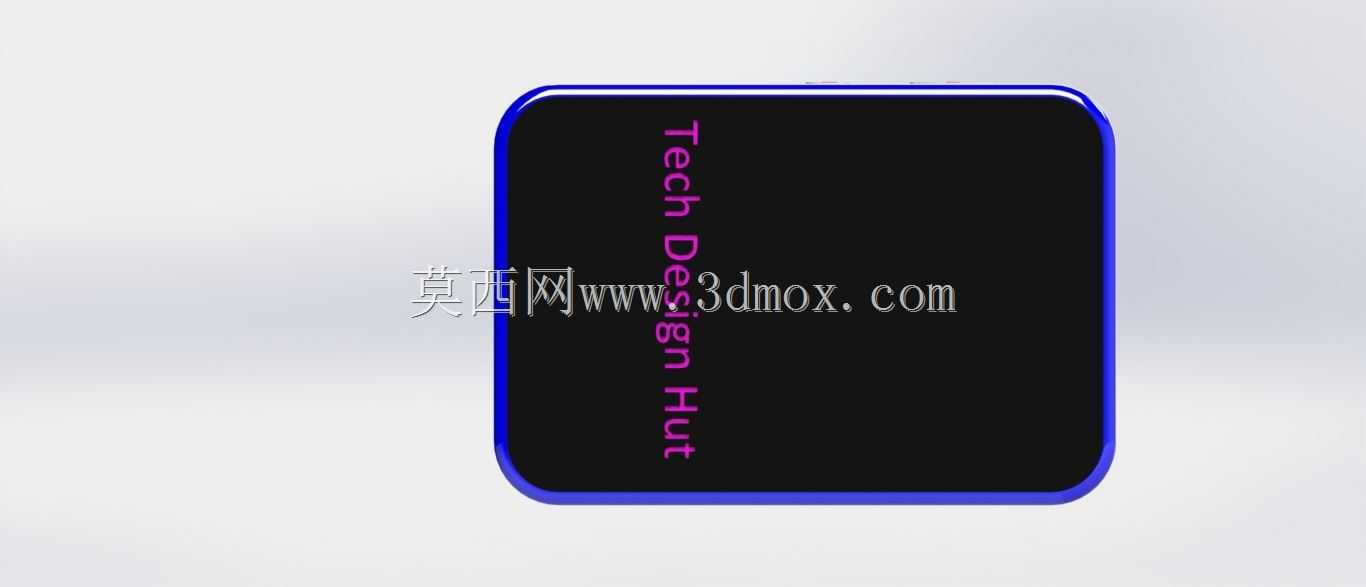

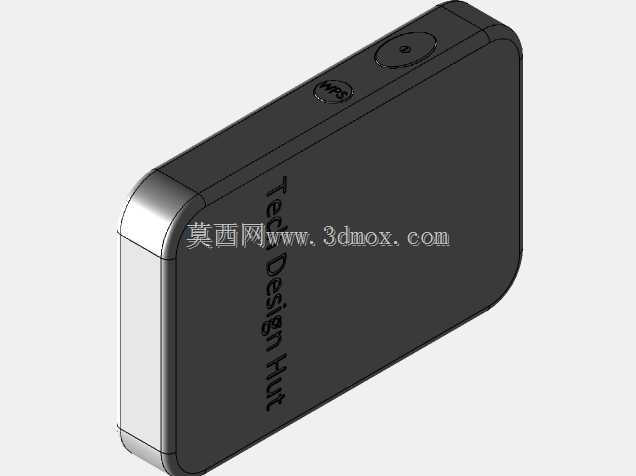

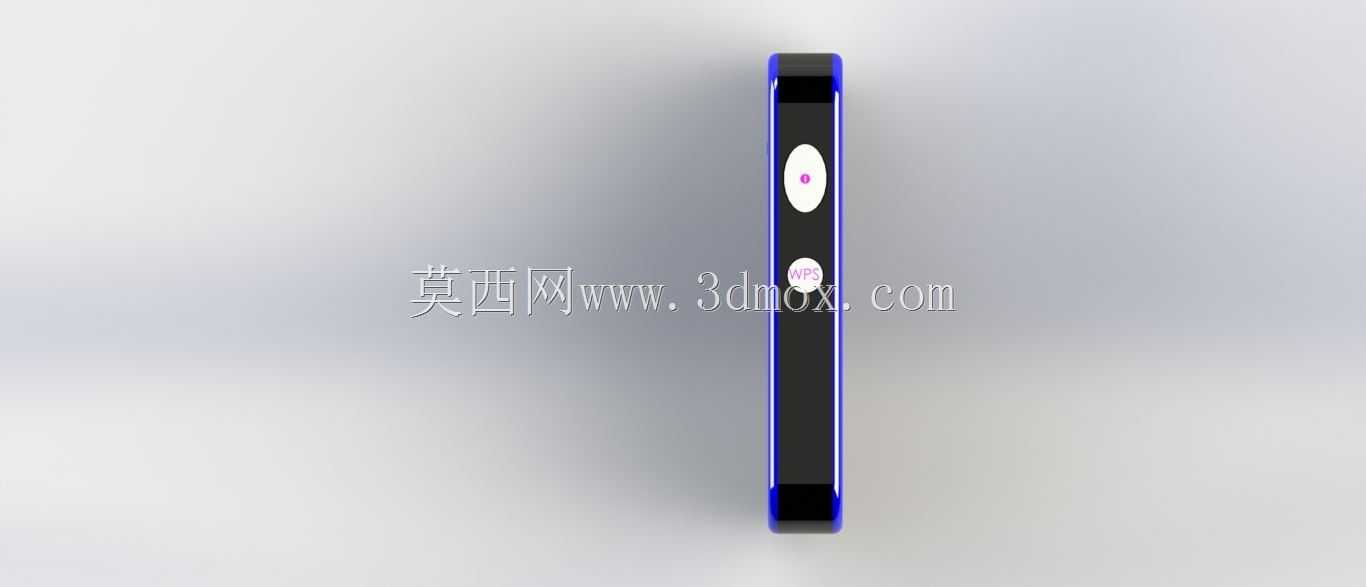

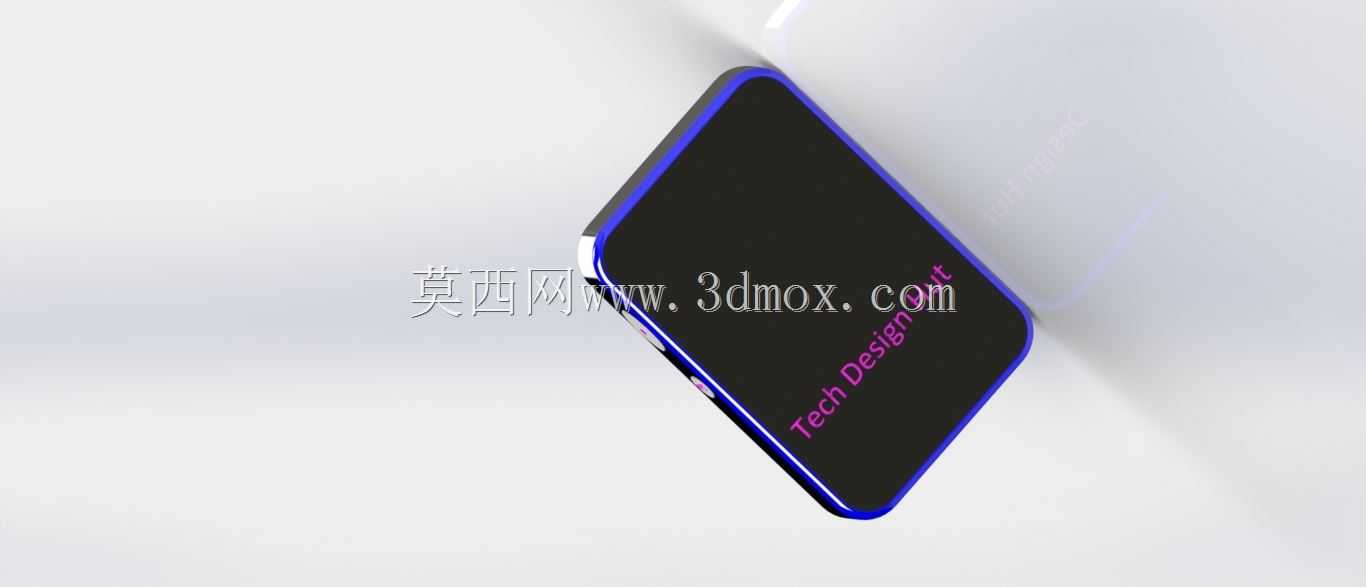

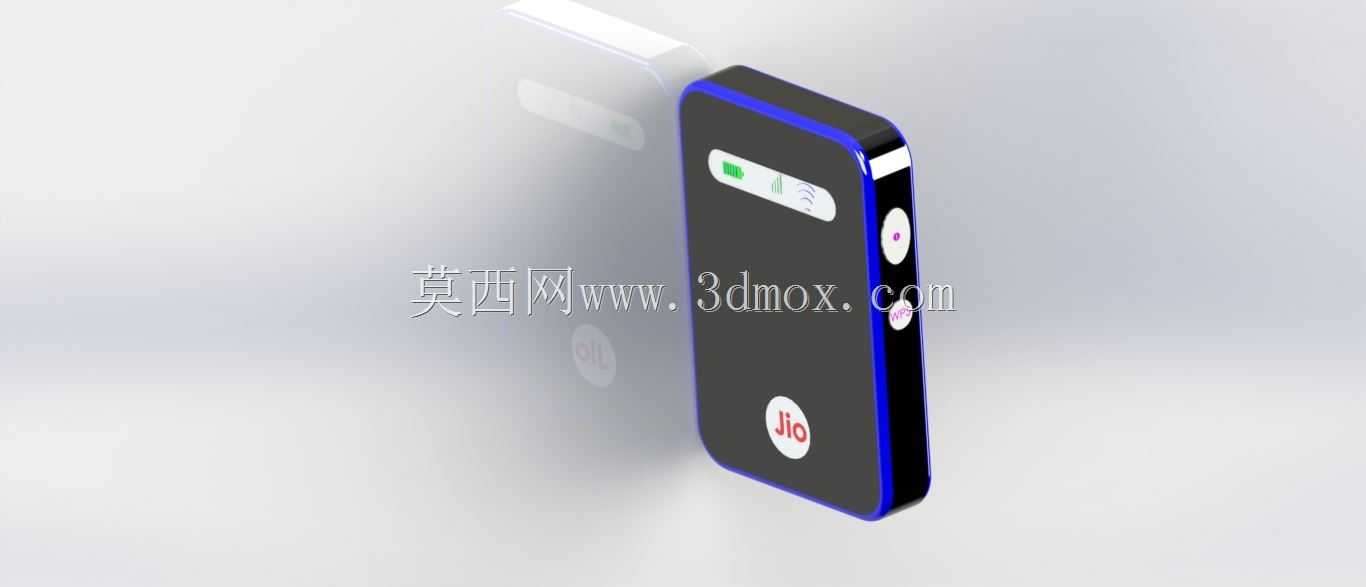

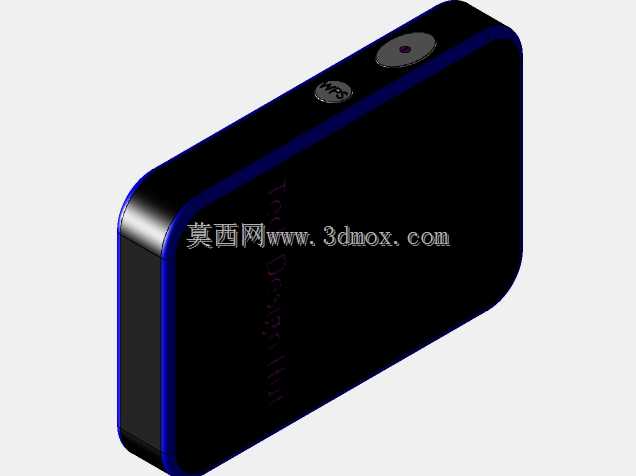

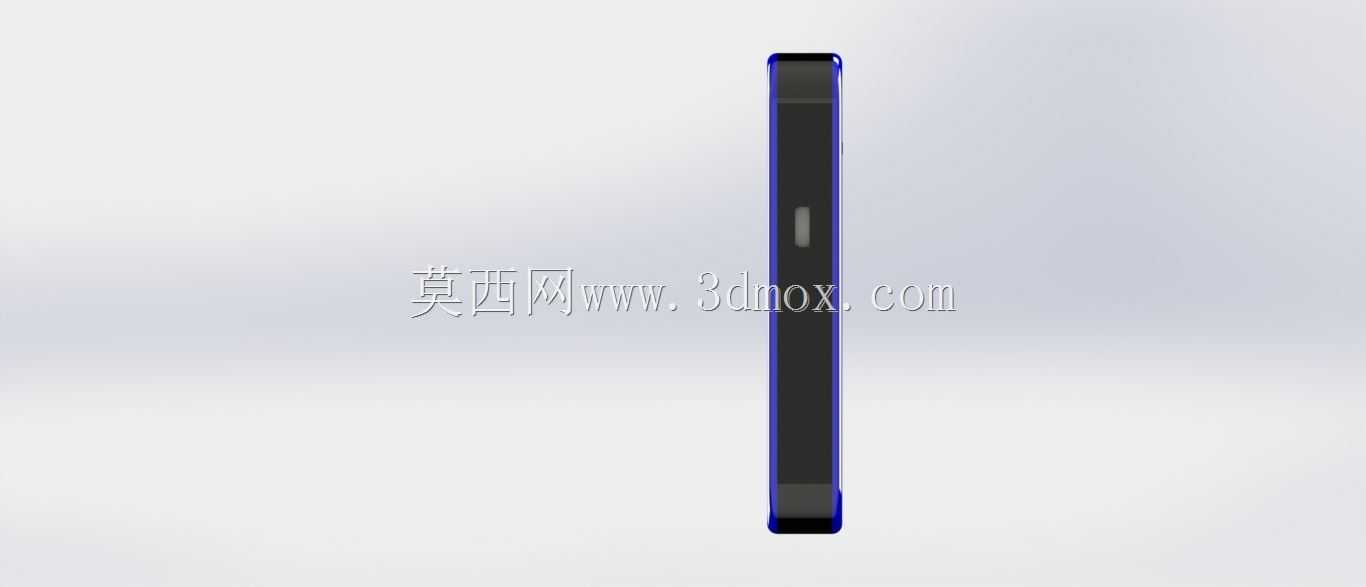

这款随身WiFi设备的结构设计，首先围绕户外移动网络接入的核心场景展开，在做三维结构排布的时候，最先敲定的是内置电池的仓体空间——毕竟要支撑连续数小时的脱离外接电源工作，3000毫安时容量的锂电芯需要预留足够的放置位，同时还要在仓体周边设计0.8mm的加强筋，避免日常揣放时受挤压导致电芯形变，这部分的安全冗余是消费类数码结构设计里不能省的环节。从实际使用场景来看，这类设备主要服务于差旅途中、户外作业、临时组网的用户，单次最多可同时为10台具备WiFi接入能力的终端提供网络连接，覆盖智能手机、笔记本电脑、平板设备、智能电视、IP安防摄像机等不同类型的硬件，所以在内部主板的固定结构上，特意做了四个角的硅胶减震垫，一方面抵消随身揣带时的震动对板载射频元件的影响，另一方面也能让主板和外壳之间留出均匀的散热间隙，毕竟多设备同时连接时射频模块的发热量不算小，密闭外壳里如果没有预留空气对流的缝隙，长时间工作很容易出现过热降频的问题。外形设计上采用了圆角长条形的轮廓，边缘做了R3的圆弧过渡，整体厚度控制在10mm以内，和普通直板手机的握持手感接近，侧边的功能按键做了凸起0.5mm的触感设计，用户不用目视就能摸到按键位置，正面的状态指示灯做了半透明的柔光罩，避免强光下看不清指示状态，同时也不会在黑暗环境里灯光太刺眼。在接口的排布上，把充电接口放在了设备的侧端面，和按键保持15mm以上的间距，避免插充电线的时候误触功能键，外壳的拼接采用卡扣加超声波焊接的组合方式，接缝处预留0.1mm的溢胶槽，既可以保证日常使用时的装配牢固度，也能达到基础的生活防泼溅能力，应对日常使用时不小心溅到的水渍、外出时的少量扬尘都不会影响内部元件工作。做结构建模的时候，特意把天线的净空区留了出来，在设备上端的外壳内侧没有布置任何金属结构件，避免对WiFi信号的收发造成屏蔽，这部分的空间预留是很多新手做数码产品结构时容易忽略的点——如果把金属装饰件或者电池保护板放到天线净空区里，很容易导致信号衰减，实际使用时连接距离变短、穿墙能力下降。设备背面的品牌标识区域做了下沉0.3mm的凹槽，标识贴装后不会因为日常摩擦出现起边脱落的问题，整体的外壳壁厚统一设置为1.2mm，选用ABS+PC的混合材质，既保证足够的结构强度，跌落时不容易出现壳料开裂，也能控制整体的设备重量，单手握持或者放在口袋里不会有明显的坠感。从安装边界的角度来说，这款设备不需要额外的固定支架，本身的尺寸就适合随身放置，内部的元件排布按照电源模块、射频主板、电池仓的顺序分层布置，电源管理模块靠近充电接口，缩短走线长度减少线损，射频主板靠近天线净空区，最大化信号收发效率，电池仓占据设备内部近六成的空间，在仓体和主板之间设置了0.3mm厚的绝缘麦拉片，避免电池长期使用出现磨损短路的风险。在细节结构上，侧边的复位孔做了内凹的设计，孔径1mm，刚好可以用回形针触发，不会因为日常揣带被口袋里的其他物品误触复位，指示灯区域的柔光罩和外壳做了齐平设计，没有凸起或者凹陷，方便日常擦拭清理表面的灰尘。整个设备的结构没有多余的装饰件，所有的外形设计都服务于功能需求：圆角过渡是为了提升握持手感、减少跌落时的应力集中，均匀的壁厚是为了注塑生产时避免出现缩痕、翘曲的问题，内部的筋位布置既起到加强外壳强度的作用，也能作为内部元件的定位柱，减少额外的固定零件数量，控制整体的装配复杂度。
